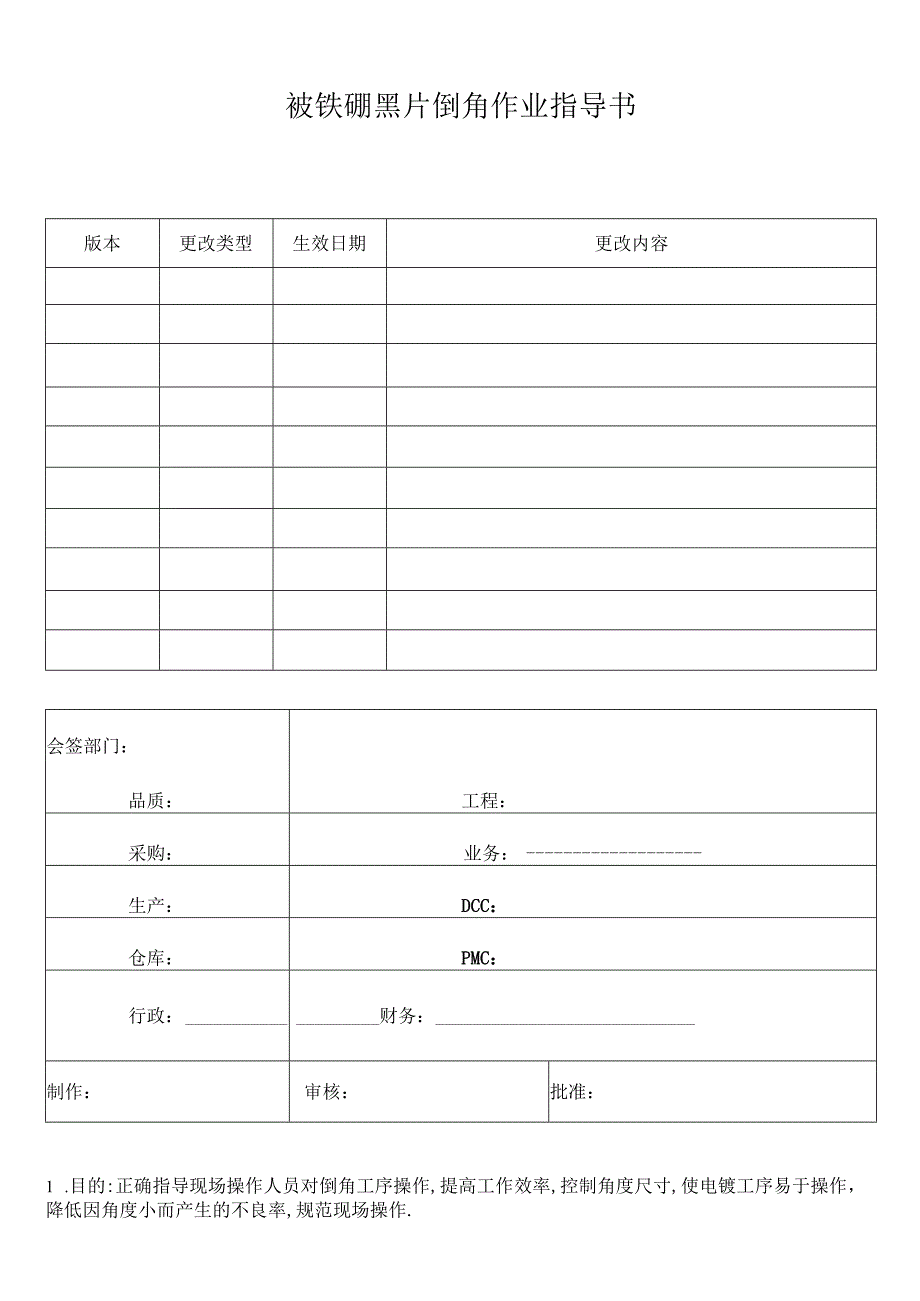

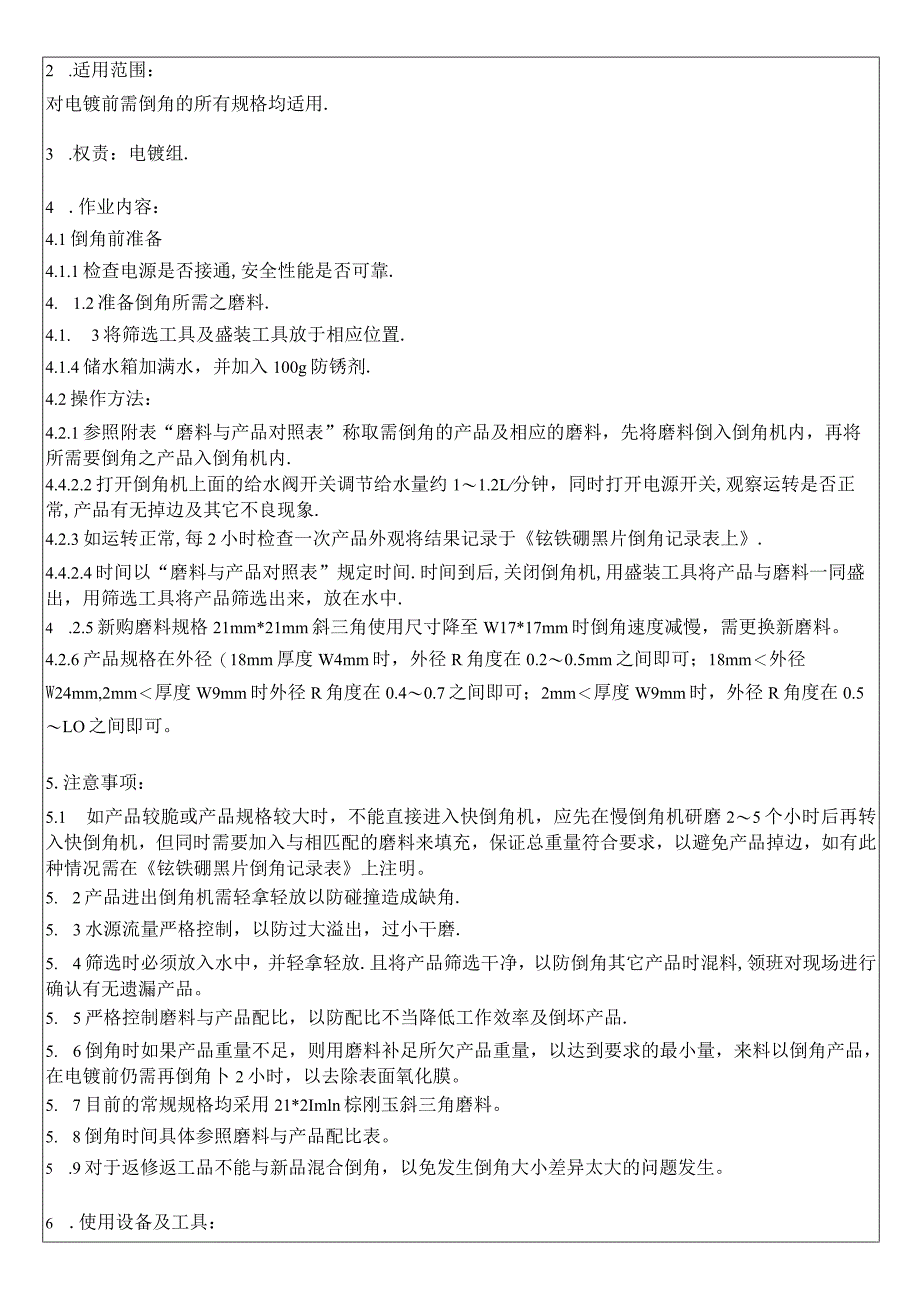

1、被铁硼黑片倒角作业指导书版本更改类型生效日期更改内容会签部门：品质：工程：采购：业务：生产：DCC：仓库：PMC：行政：财务：制作：审核：批准：1 .目的:正确指导现场操作人员对倒角工序操作,提高工作效率,控制角度尺寸,使电镀工序易于操作，降低因角度小而产生的不良率,规范现场操作.2 .适用范围：对电镀前需倒角的所有规格均适用.3 .权责：电镀组.4 .作业内容：4.1倒角前准备4.1.1检查电源是否接通,安全性能是否可靠.4. 1.2准备倒角所需之磨料.4.1. 3将筛选工具及盛装工具放于相应位置.4.1.4储水箱加满水，并加入100g防锈剂.4.2操作方法：4.2.1参照附表“磨料与产品对
2、照表”称取需倒角的产品及相应的磨料，先将磨料倒入倒角机内，再将所需要倒角之产品入倒角机内.4.4.2.2打开倒角机上面的给水阀开关调节给水量约11.2L分钟，同时打开电源开关,观察运转是否正常,产品有无掉边及其它不良现象.4.2.3如运转正常,每2小时检查一次产品外观将结果记录于铉铁硼黑片倒角记录表上.4.4.2.4时间以“磨料与产品对照表”规定时间.时间到后,关闭倒角机,用盛装工具将产品与磨料一同盛出，用筛选工具将产品筛选出来，放在水中.4 .2.5新购磨料规格21mm*21mm斜三角使用尺寸降至W17*17mm时倒角速度减慢，需更换新磨料。4.2.6产品规格在外径（18mm厚度W4mm时，
3、外径R角度在0.20.5mm之间即可；18mm外径W24mm,2mm厚度W9mm时外径R角度在0.40.7之间即可；2mm厚度W9mm时，外径R角度在0.5LO之间即可。5.注意事项：5.1 如产品较脆或产品规格较大时，不能直接进入快倒角机，应先在慢倒角机研磨25个小时后再转入快倒角机，但同时需要加入与相匹配的磨料来填充，保证总重量符合要求，以避免产品掉边，如有此种情况需在铉铁硼黑片倒角记录表上注明。5. 2产品进出倒角机需轻拿轻放以防碰撞造成缺角.5. 3水源流量严格控制，以防过大溢出，过小干磨.5. 4筛选时必须放入水中，并轻拿轻放.且将产品筛选干净，以防倒角其它产品时混料,领班对现场进行

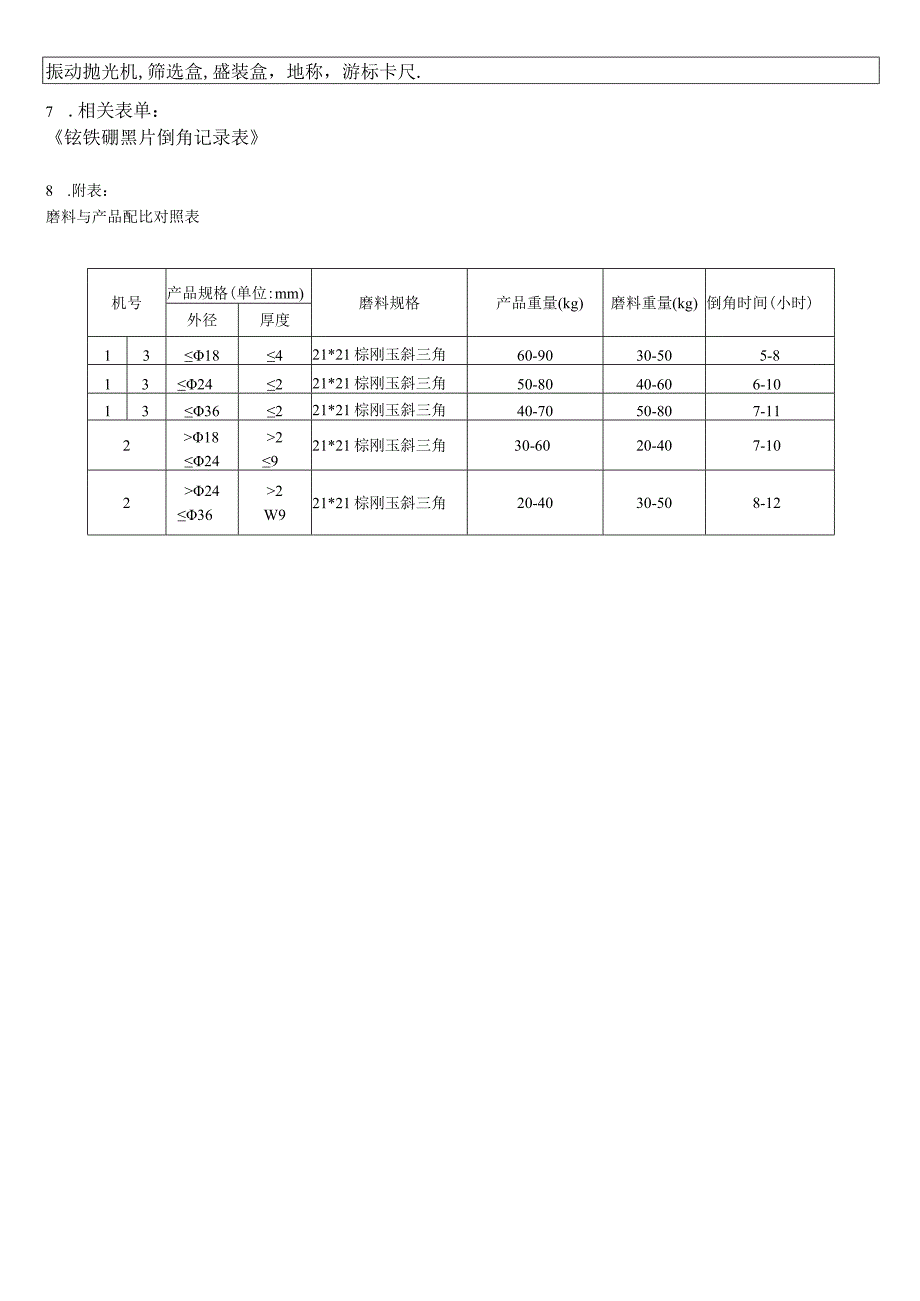

4、确认有无遗漏产品。5. 5严格控制磨料与产品配比，以防配比不当降低工作效率及倒坏产品.5. 6倒角时如果产品重量不足，则用磨料补足所欠产品重量，以达到要求的最小量，来料以倒角产品，在电镀前仍需再倒角卜2小时，以去除表面氧化膜。5. 7目前的常规规格均采用21*2Imln棕刚玉斜三角磨料。5. 8倒角时间具体参照磨料与产品配比表。5 .9对于返修返工品不能与新品混合倒角，以免发生倒角大小差异太大的问题发生。6 .使用设备及工具：振动抛光机,筛选盒,盛装盒，地称，游标卡尺.7 .相关表单：铉铁硼黑片倒角记录表8 .附表：磨料与产品配比对照表机号产品规格(单位:mm)磨料规格产品重量(kg)磨料重量(kg)倒角时间(小时)外径厚度1318421*21棕刚玉斜三角60-9030-505-81324221*21棕刚玉斜三角50-8040-606-101336221*21棕刚玉斜三角40-7050-807-11218242921*21棕刚玉斜三角30-6020-407-10224362W921*21棕刚玉斜三角20-4030-508-12
