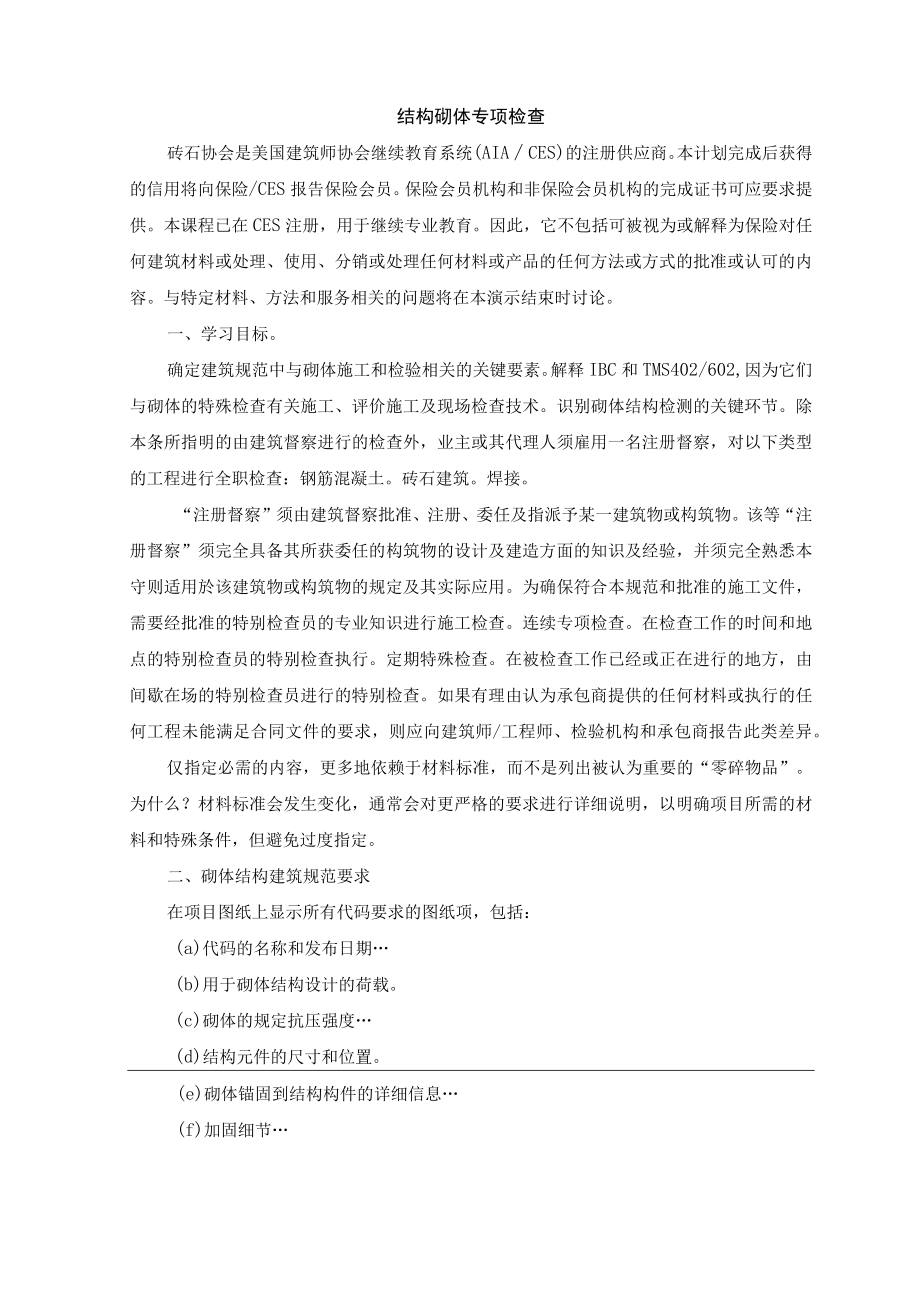

1、结构砌体专项检查砖石协会是美国建筑师协会继续教育系统(AIACES)的注册供应商。本计划完成后获得的信用将向保险/CES报告保险会员。保险会员机构和非保险会员机构的完成证书可应要求提供。本课程已在CES注册，用于继续专业教育。因此，它不包括可被视为或解释为保险对任何建筑材料或处理、使用、分销或处理任何材料或产品的任何方法或方式的批准或认可的内容。与特定材料、方法和服务相关的问题将在本演示结束时讨论。一、学习目标。确定建筑规范中与砌体施工和检验相关的关键要素。解释IBC和TMS402/602,因为它们与砌体的特殊检查有关施工、评价施工及现场检查技术。识别砌体结构检测的关键环节。除本条所指明的由建
2、筑督察进行的检查外，业主或其代理人须雇用一名注册督察，对以下类型的工程进行全职检查：钢筋混凝土。砖石建筑。焊接。“注册督察”须由建筑督察批准、注册、委任及指派予某一建筑物或构筑物。该等“注册督察”须完全具备其所获委任的构筑物的设计及建造方面的知识及经验，并须完全熟悉本守则适用於该建筑物或构筑物的规定及其实际应用。为确保符合本规范和批准的施工文件，需要经批准的特别检查员的专业知识进行施工检查。连续专项检查。在检查工作的时间和地点的特别检查员的特别检查执行。定期特殊检查。在被检查工作已经或正在进行的地方，由间歇在场的特别检查员进行的特别检查。如果有理由认为承包商提供的任何材料或执行的任何工程未能满

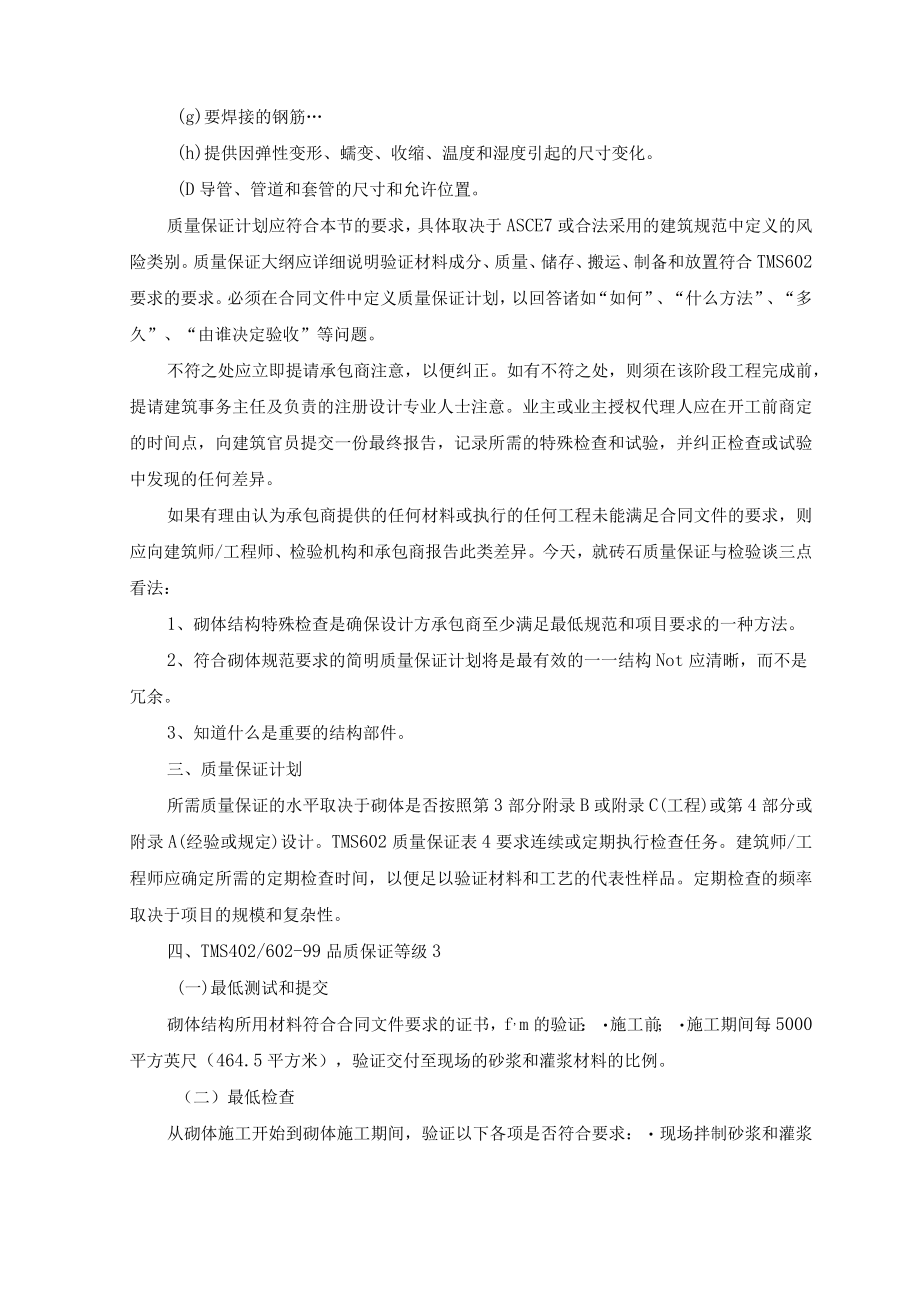

3、足合同文件的要求，则应向建筑师/工程师、检验机构和承包商报告此类差异。仅指定必需的内容，更多地依赖于材料标准，而不是列出被认为重要的“零碎物品”。为什么？材料标准会发生变化，通常会对更严格的要求进行详细说明，以明确项目所需的材料和特殊条件，但避免过度指定。二、砌体结构建筑规范要求在项目图纸上显示所有代码要求的图纸项，包括：(a)代码的名称和发布日期(b)用于砌体结构设计的荷载。(c)砌体的规定抗压强度(d)结构元件的尺寸和位置。(e)砌体锚固到结构构件的详细信息(f)加固细节(g)要焊接的钢筋(h)提供因弹性变形、蠕变、收缩、温度和湿度引起的尺寸变化。(D导管、管道和套管的尺寸和允许位置。质量
4、保证计划应符合本节的要求，具体取决于ASCE7或合法采用的建筑规范中定义的风险类别。质量保证大纲应详细说明验证材料成分、质量、储存、搬运、制备和放置符合TMS602要求的要求。必须在合同文件中定义质量保证计划，以回答诸如“如何”、“什么方法”、“多久”、“由谁决定验收”等问题。不符之处应立即提请承包商注意，以便纠正。如有不符之处，则须在该阶段工程完成前，提请建筑事务主任及负责的注册设计专业人士注意。业主或业主授权代理人应在开工前商定的时间点，向建筑官员提交一份最终报告，记录所需的特殊检查和试验，并纠正检查或试验中发现的任何差异。如果有理由认为承包商提供的任何材料或执行的任何工程未能满足合同文件
5、的要求，则应向建筑师/工程师、检验机构和承包商报告此类差异。今天，就砖石质量保证与检验谈三点看法：1、砌体结构特殊检查是确保设计方承包商至少满足最低规范和项目要求的一种方法。2、符合砌体规范要求的简明质量保证计划将是最有效的一一结构Not应清晰，而不是冗余。3、知道什么是重要的结构部件。三、质量保证计划所需质量保证的水平取决于砌体是否按照第3部分附录B或附录C(工程)或第4部分或附录A(经验或规定)设计。TMS602质量保证表4要求连续或定期执行检查任务。建筑师/工程师应确定所需的定期检查时间，以便足以验证材料和工艺的代表性样品。定期检查的频率取决于项目的规模和复杂性。四、TMS402/602

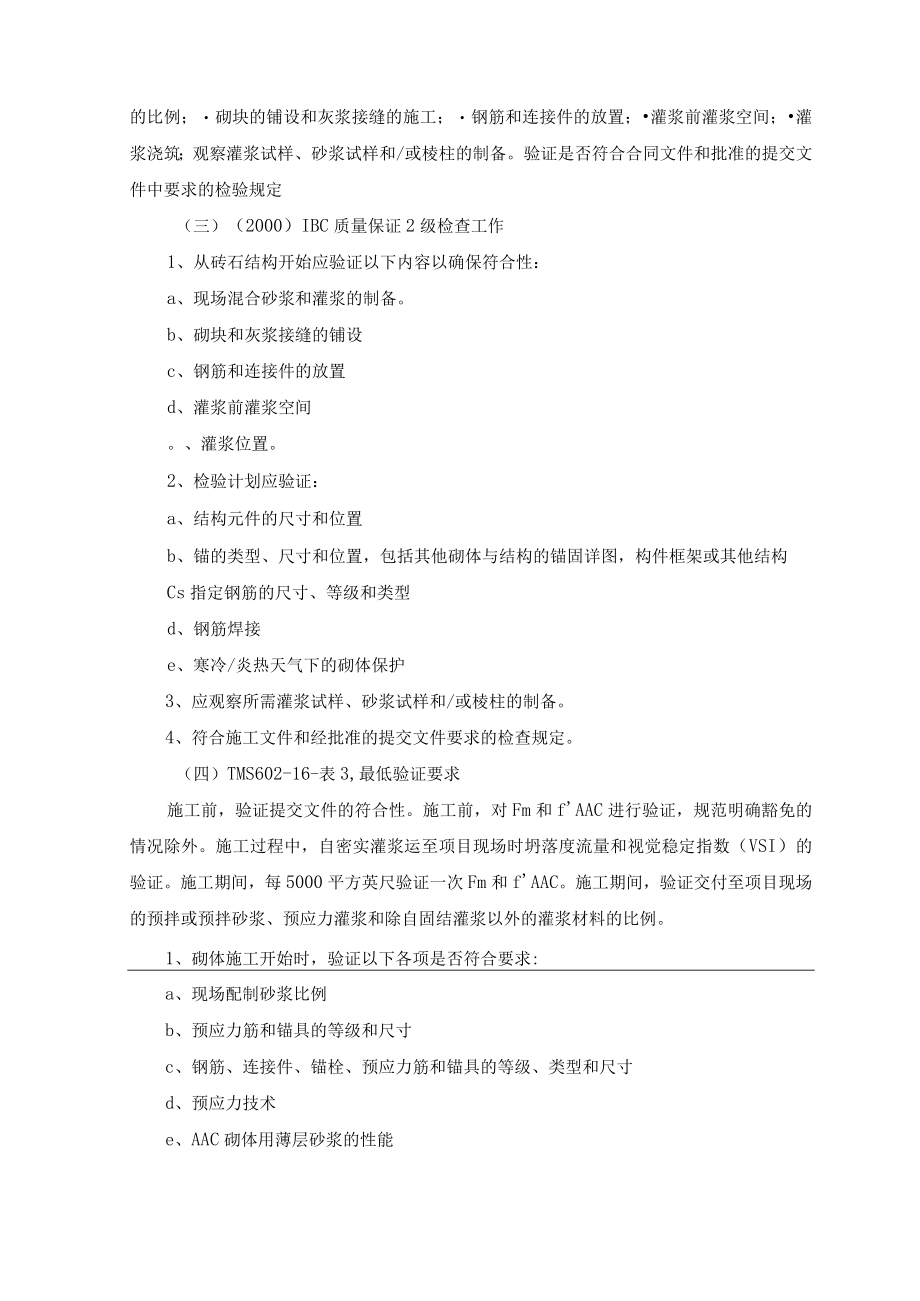

6、-99品质保证等级3(一)最低测试和提交砌体结构所用材料符合合同文件要求的证书，f,m的验证：施工前；施工期间每5000平方英尺（464.5平方米），验证交付至现场的砂浆和灌浆材料的比例。（二）最低检查从砌体施工开始到砌体施工期间，验证以下各项是否符合要求：现场拌制砂浆和灌浆的比例；砌块的铺设和灰浆接缝的施工；钢筋和连接件的放置；灌浆前灌浆空间；灌浆浇筑；观察灌浆试样、砂浆试样和/或棱柱的制备。验证是否符合合同文件和批准的提交文件中要求的检验规定（三）（2000）IBC质量保证2级检查工作1、从砖石结构开始应验证以下内容以确保符合性：a、现场混合砂浆和灌浆的制备。b、砌块和灰浆接缝的铺设c、钢
7、筋和连接件的放置d、灌浆前灌浆空间。、灌浆位置。2、检验计划应验证：a、结构元件的尺寸和位置b、锚的类型、尺寸和位置，包括其他砌体与结构的锚固详图，构件框架或其他结构Cs指定钢筋的尺寸、等级和类型d、钢筋焊接e、寒冷/炎热天气下的砌体保护3、应观察所需灌浆试样、砂浆试样和/或棱柱的制备。4、符合施工文件和经批准的提交文件要求的检查规定。（四）TMS602-16-表3,最低验证要求施工前，验证提交文件的符合性。施工前，对Fm和fAAC进行验证，规范明确豁免的情况除外。施工过程中，自密实灌浆运至项目现场时坍落度流量和视觉稳定指数（VSI）的验证。施工期间，每5000平方英尺验证一次Fm和fAAC。
8、施工期间，验证交付至项目现场的预拌或预拌砂浆、预应力灌浆和除自固结灌浆以外的灌浆材料的比例。1、砌体施工开始时，验证以下各项是否符合要求:a、现场配制砂浆比例b、预应力筋和锚具的等级和尺寸c、钢筋、连接件、锚栓、预应力筋和锚具的等级、类型和尺寸d、预应力技术e、AAC砌体用薄层砂浆的性能3样板施工2、灌浆前，确认以下内容不符合要求：a、灌浆空间b、预应力筋和锚碇的布置c、钢筋、连接件和锚栓的放置d、现场制备的灌浆和粘结钢筋束用预应力灌浆的比例3、在施工过程中验证以下各项的符合性：a、批准提交的材料和程序b、砌块的浇筑和砂浆接缝施工c、结构构件的尺寸和位置d、锚的类型、尺寸和位置，包括将砌体锚固
9、到结构构件、框架或其他结构的其他细节e、钢筋焊接f、在寒冷天气（温度低于40f）或炎热天气温度高于90f时，制备、施工和保护砌体g、预应力的应用与测量h、粘结钢筋的灌浆和预应力灌浆的放置符合i、AAC砌块的铺设和薄层砂浆接缝的施工4、观察灌浆试样、砂浆试样和/或棱柱的制备。五、典型结构注释结构砌体的特殊检查一般来说，参考技术协会、组织或协会的标准或规范，或地方/国家当局的规范,是指图纸所示日期采用的最新标准、规范或规范，除非另有特别说明。材料、工艺和设计应符合参考建筑规范。混凝土砌体，CMU最小抗压强度，除非另有说明，f,m=1500psi0有关要求较高砌体抗压强度的位置，请参考图纸。什么是f
10、m,在野外它是否正好等于1500磅/平方英寸？砂浆：M型（所有墙壁），型砂浆的使用应限于非常高的抗压强度和抗土壤暴露。粗浆：最小2500psio抗压强度符合ASTMC476o将所有粘结梁、加固CMU芯和所有CMU芯灌浆至地面以下。对于1500psi的设计，2000PSi的灌浆是足够的。水平接缝钢筋：除非另有说明，否则9号纵向钢丝在16“垂直位置测量。为拐角、交叉口等提供特殊附件。收缩缝：所有混凝土砌块墙的最大间距为墙高的3倍或30英尺（以较小者为准）。超过NCMATekNote行业建议。开始砌体施工前提交书面施工程序。听起来不错，但我不确定目标。毫无疑问，承包商将反对并提供一些甚至不接近SE期
11、望的东西。提供和安装符合TMS602砌体结构规范的砌体材料。CMU:ASTMC90（标准/中等/轻质）,（如果需要,指定更高的强度）。砂浆：ASTMC270,类型（M/S/N）（性质或比例）。粗浆：ASTMC476,最小抗压强度2000psi或砌体设计强度Fm,以较大者为准。水平收缩缝：如图纸所示，最大间距为25英尺或1.5倍砌体板高度。开工前提交书面灌浆程序。六、项目文件混凝土砌块ASTMC90,自1990年以来，S、N等级一直不符合标准（赞成更严格的要求），自2000年起，I、II型就不再符合标准（赞成更严格的要求），Fm是设计强度，而不是砌体单位强度，验证应始终表示为最小值，2015年，
12、所有混凝土砌块的平均最低抗压强度提高到2000psio仅在需要更高强度的情况下指定单位强度，提供符合ASTMC90N级I型的砌块，f,m=1900psi。如果需要，强度高于2000磅/平方英寸。砂浆ASTMC270、C780C1586,ASTMC270砌块用砂浆标准规范（我方要求），STMC780素混凝土和钢筋混凝土砌块砂浆的施工前和施工评估标准规范（我们如何测试和验证我们得到了我们想要的），ASTMC1586砂浆质量保证标准指南（如何正确使用ASTMC270和C780）。提供符合ASTMC270S型的砂浆，28天内达到2000PSI的最小抗压强度。提供符合ASTMC144的骨料。按比例/性能
13、要求提供符合ASTMC270的M/S/N/O型砂浆。提供符合ASTMC270S型的砂浆，28天内达到2000PSI的最小抗压强度。提供符合ASTMC144的骨料。按比例/性能要求提供符合ASTMC270的M/S/N/O型砂浆。列出的结构注释，提供符合ASTMC476要求的灌浆，在28天内达到200OPSl的最小抗压强度。外加剂将是西卡灌浆助剂。提供符合ASTMC204的骨料。提供符合ASTMC476的砌体灌浆。TMS602,第2.2条要求灌浆强度大于200OPSi或Fm仅在需要特定性能时才包括添加剂或外加剂O如果停工一小时或更长时间，通过在砌块顶部下方1T/2英寸处停止灌浆，提供水平施工缝。如
14、果灌浆停止一小时或更长时间，通过在砌块顶部以下至少1T/2英寸处停止灌浆，提供水平施工缝。TMS602,第3.4条F灌浆键-灌浆时，在灌浆浇注之间形成灌浆键。当允许在下一次提升之前设置第一次提升时，在灌浆提升之间形成灌浆键。纳入TMS602使用质量保证表考虑对材料的必要附加要求：混凝土砌块、强度/重量、砂浆、如果需要，澄清比例或性质（你只能得到一个）、灌浆、限制外加剂列出辅助材料要求。提供符合TMS602（指定年份？）要求的材料和安装。七、简化结构注释（一）根据质量保证水平（1,2,3）和以下的适用规定验证砌体的符合性： 施工前，验证提交文件的符合性。 施工前，对Fm和fAAC进行验证，规范明
15、确豁免的情况除外。 施工过程中，自密实灌浆运至项目现场时坍落度流量和视觉稳定指数（VSI）的验证。 施工期间，每5000平方英尺验证一次fm和fAAC。施工期间，验证交付至项目现场的预拌或预拌砂浆、预应力灌浆和除自固结灌浆以外的灌浆材料的比例。（二）根据下表质量保证水平（1、2、3）的适用规定检查砌体。1、砌体施工开始时，验证以下各项是否符合要求：a、现场配制砂浆比例b、预应力筋和锚具的等级和尺寸c、钢筋、连接件、锚栓、预压钢筋束和锚具的等级、类型和尺寸。2、灌浆前，确认以下各项符合要求：a、灌浆b、预应力筋和锚具的布置Cs钢筋、连接件和锚栓的放置（）设计强度,f,m=2000psiUNO（四）CMU:ASTMC90（标准/中等/轻质）,（如果需要，指定更高的强度）。（五）砂浆：ASTMC270,类型（M/S/N）（性质或比例）（六）粗浆：ASTMC476,最小抗压强度200OPSl或砌体设计强度Fnb以较大者为准。根据需要添加其他注释，以便于说明。八、职责（一）（2018）IBC第202条/（2016）CBC第202条，建筑官员。负责管理和执行本准则的官员或其他指定机构，或正式授权的代表。（二）（2018）IBC/（2016）CBC第104节建筑官员的职责和权力，104.4
