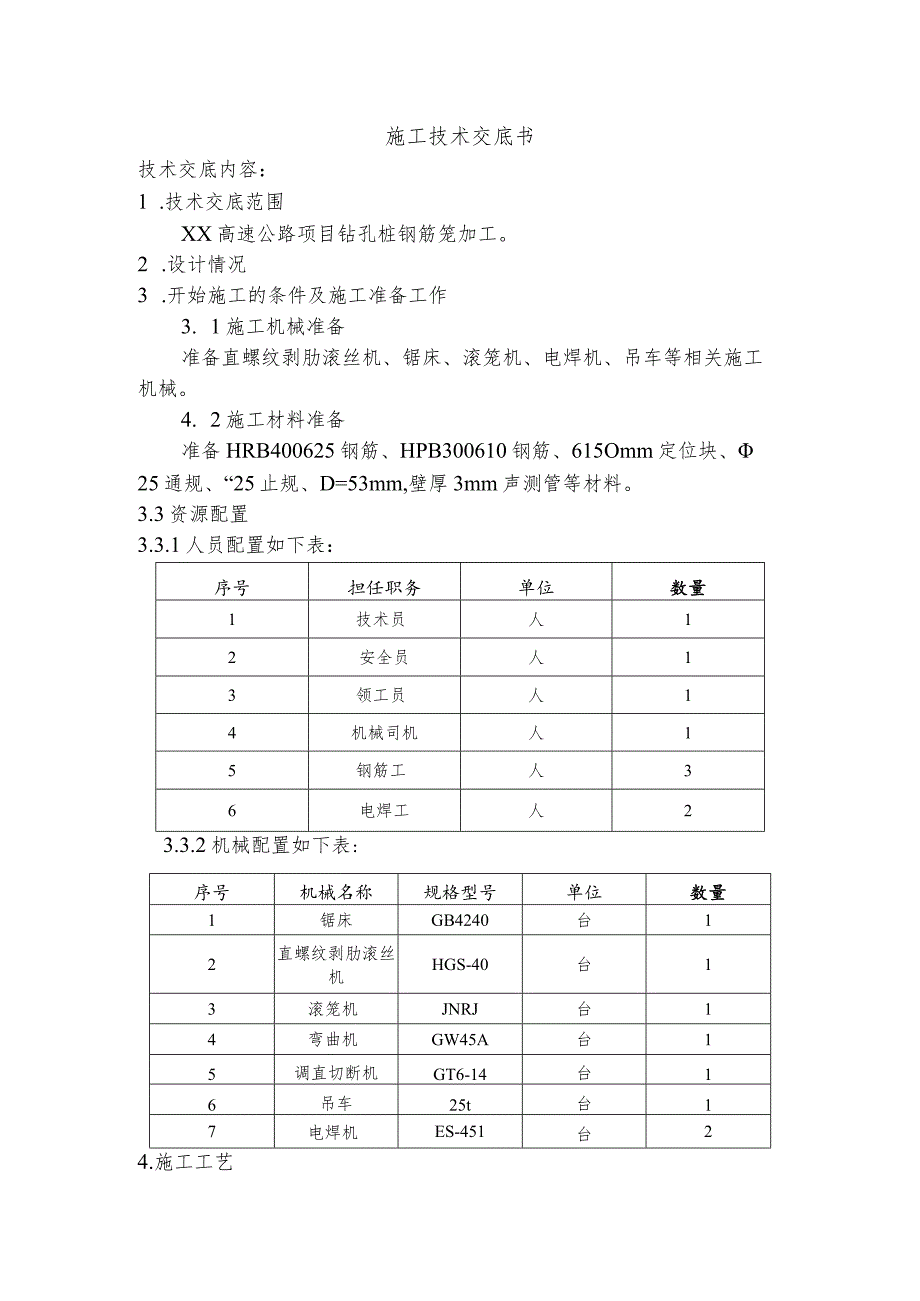

1、施工技术交底书技术交底内容:1 .技术交底范围XX高速公路项目钻孔桩钢筋笼加工。2 .设计情况3 .开始施工的条件及施工准备工作3. 1施工机械准备准备直螺纹剥肋滚丝机、锯床、滚笼机、电焊机、吊车等相关施工机械。4. 2施工材料准备准备HRB400625钢筋、HPB300610钢筋、615Omm定位块、25通规、“25止规、D=53mm,壁厚3mm声测管等材料。3.3资源配置3.3.1人员配置如下表:序号担任职务单位数量1技术员人12安全员人13领工员人14机械司机人15钢筋工人36电焊工人23.3.2机械配置如下表:序号机械名称规格型号单位数量1锯床GB4240台12直螺纹剥肋滚丝机HGS-

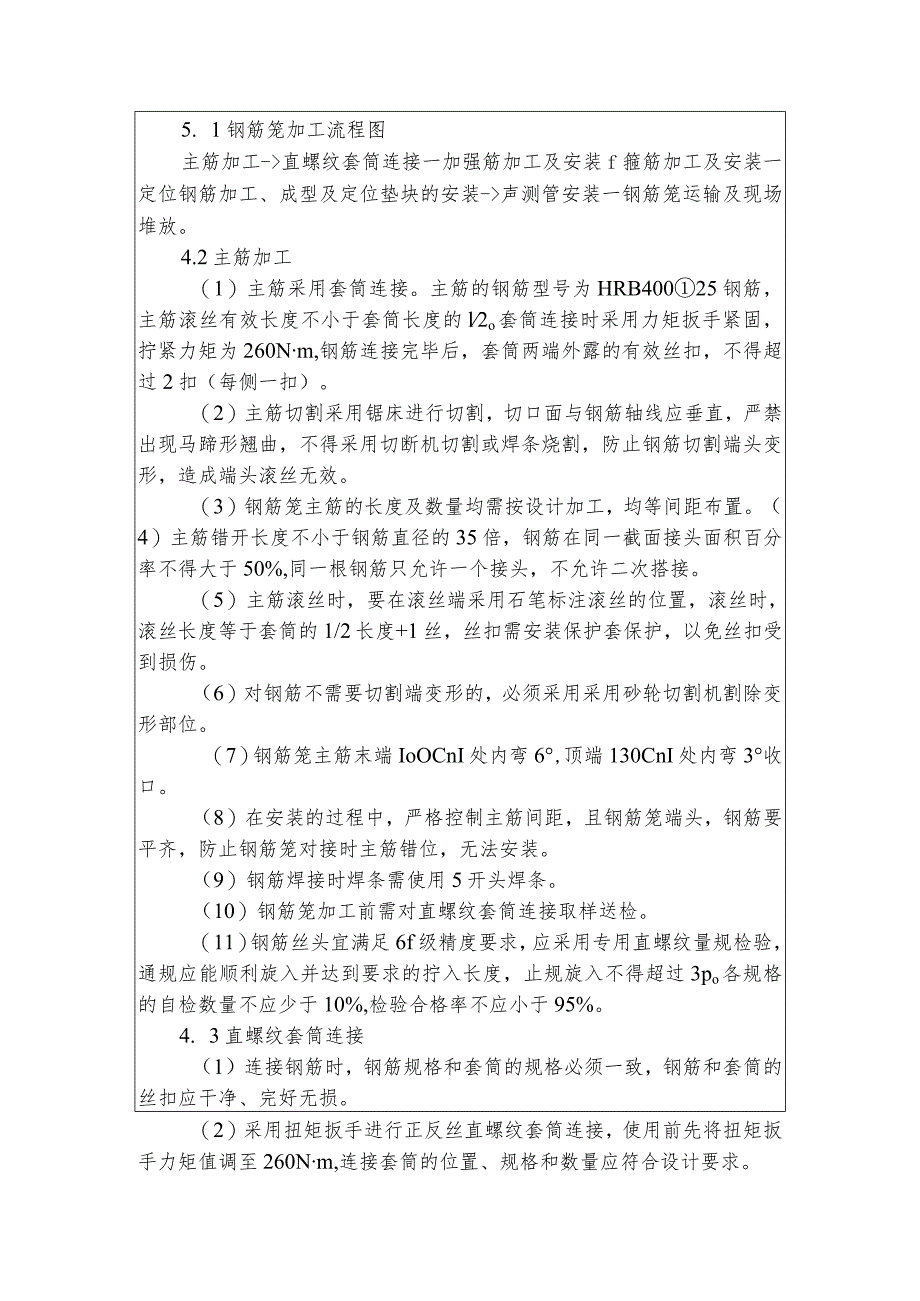

2、40台13滚笼机JNRJ台14弯曲机GW45A台15调直切断机GT6-14台16吊车25t台17电焊机ES-451台24.施工工艺5. 1钢筋笼加工流程图主筋加工-直螺纹套筒连接一加强筋加工及安装f箍筋加工及安装一定位钢筋加工、成型及定位垫块的安装-声测管安装一钢筋笼运输及现场堆放。4.2主筋加工(1)主筋采用套筒连接。主筋的钢筋型号为HRB40025钢筋,主筋滚丝有效长度不小于套筒长度的l2o套筒连接时采用力矩扳手紧固,拧紧力矩为260Nm,钢筋连接完毕后,套筒两端外露的有效丝扣,不得超过2扣(每侧一扣)。(2)主筋切割采用锯床进行切割,切口面与钢筋轴线应垂直,严禁出现马蹄形翘曲,不得采用切

3、断机切割或焊条烧割,防止钢筋切割端头变形,造成端头滚丝无效。(3)钢筋笼主筋的长度及数量均需按设计加工,均等间距布置。(4)主筋错开长度不小于钢筋直径的35倍,钢筋在同一截面接头面积百分率不得大于50%,同一根钢筋只允许一个接头,不允许二次搭接。(5)主筋滚丝时,要在滚丝端采用石笔标注滚丝的位置,滚丝时,滚丝长度等于套筒的1/2长度+1丝,丝扣需安装保护套保护,以免丝扣受到损伤。(6)对钢筋不需要切割端变形的,必须采用采用砂轮切割机割除变形部位。(7)钢筋笼主筋末端IoOCnI处内弯6,顶端130CnI处内弯3收口。(8)在安装的过程中,严格控制主筋间距,且钢筋笼端头,钢筋要平齐,防止钢筋笼对

4、接时主筋错位,无法安装。(9)钢筋焊接时焊条需使用5开头焊条。(10)钢筋笼加工前需对直螺纹套筒连接取样送检。(11)钢筋丝头宜满足6f级精度要求,应采用专用直螺纹量规检验,通规应能顺利旋入并达到要求的拧入长度,止规旋入不得超过3po各规格的自检数量不应少于10%,检验合格率不应小于95%。4. 3直螺纹套筒连接(1)连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。(2)采用扭矩扳手进行正反丝直螺纹套筒连接,使用前先将扭矩扳手力矩值调至260Nm,连接套筒的位置、规格和数量应符合设计要求。(3)连接水平钢筋时,必须从一头往另一头依次连接,不得从两头往中间或中间往两端

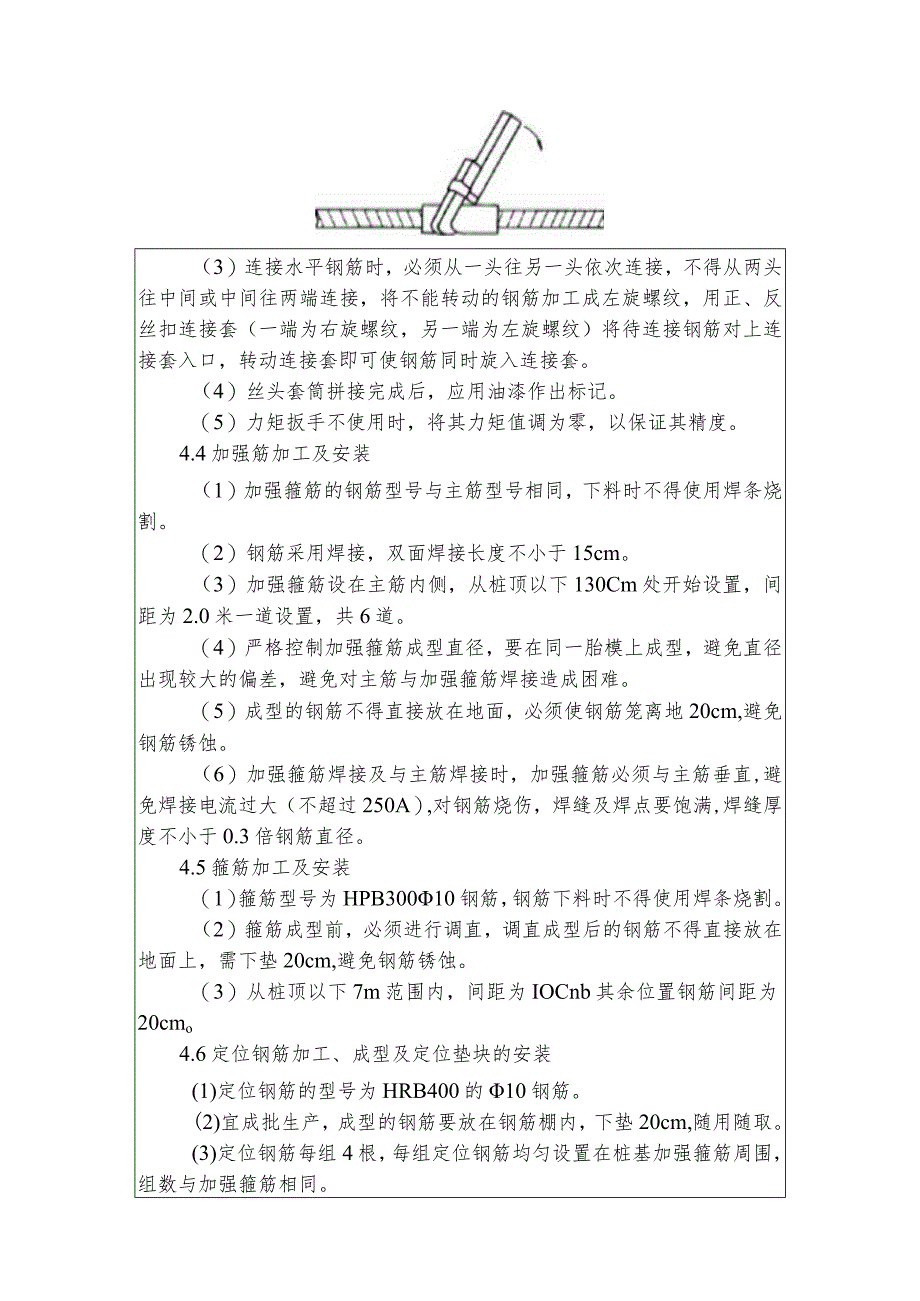

5、连接,将不能转动的钢筋加工成左旋螺纹,用正、反丝扣连接套(一端为右旋螺纹,另一端为左旋螺纹)将待连接钢筋对上连接套入口,转动连接套即可使钢筋同时旋入连接套。(4)丝头套筒拼接完成后,应用油漆作出标记。(5)力矩扳手不使用时,将其力矩值调为零,以保证其精度。4.4加强筋加工及安装(1)加强箍筋的钢筋型号与主筋型号相同,下料时不得使用焊条烧割。(2)钢筋采用焊接,双面焊接长度不小于15cm。(3)加强箍筋设在主筋内侧,从桩顶以下130Cm处开始设置,间距为2.0米一道设置,共6道。(4)严格控制加强箍筋成型直径,要在同一胎模上成型,避免直径出现较大的偏差,避免对主筋与加强箍筋焊接造成困难。(5)成

6、型的钢筋不得直接放在地面,必须使钢筋笼离地20cm,避免钢筋锈蚀。(6)加强箍筋焊接及与主筋焊接时,加强箍筋必须与主筋垂直,避免焊接电流过大(不超过250A),对钢筋烧伤,焊缝及焊点要饱满,焊缝厚度不小于0.3倍钢筋直径。4.5箍筋加工及安装(1)箍筋型号为HPB30010钢筋,钢筋下料时不得使用焊条烧割。(2)箍筋成型前,必须进行调直,调直成型后的钢筋不得直接放在地面上,需下垫20cm,避免钢筋锈蚀。(3)从桩顶以下7m范围内,间距为IOCnb其余位置钢筋间距为20cmo4.6定位钢筋加工、成型及定位垫块的安装(1)定位钢筋的型号为HRB400的10钢筋。(2)宜成批生产,成型的钢筋要放在钢

7、筋棚内,下垫20cm,随用随取。(3)定位钢筋每组4根,每组定位钢筋均匀设置在桩基加强箍筋周围,组数与加强箍筋相同。(4)钢筋笼每隔2m设一组与桩基同标号的混凝土定位垫块,每组4个均匀设于加强筋四周。4. 7声测管安装(1)声测管采用653*L5mm(或57*L5mm)钢管,一根桩内预埋3根声测管,均匀布置。(2)安装时声测管按2米一道采用U型卡牢靠固定在钢筋笼上;(3)声测管需露出桩顶0.5m;(4)声测管采用钳压式连接,连接步骤具体如下:在连接时,先将钳压式声测管需要连接的部分和带有单接头的声测管对接插好,在连接前,需要在单接头内放入防水密封圈,并检查管子是否在存在变形,如果存在这样的问题

8、一定要及时更换;然后将液压钳上的保险栓拔出,将虎口打开,把之前连接好的声测管凸起槽放入液压钳的凹槽内,对准放好,然后合上虎口,插上保险栓,并操作液压钳把手进行钳压Q等钳压好后,现场技术人员需检查钳压是否牢固、是否存在松动,如果没有钳压好,需要再钳压一次,防止在后期施工时出现堵管的情况。4. 8钢筋笼运输及现场堆放(1)钢筋笼经自检及监理工程师检验合格后方可出场。(2)钢筋笼在搬运和吊装时,需做好成品保工作,避免钢筋笼因受挤压而变形。吊装采用吊车,吊点设两个,在吊装过程中要轻吊轻放。运输采用平板车运输至工点,现场存放时需下垫上盖,下垫20cio(3)钢筋笼起吊时,钢丝绳通过卡环连接钢筋笼加强筋作

9、为吊点,且钢丝绳起吊角度不小于45度。5.质量标准钢筋笼制作允许误差符合下表规定项目序号1钢筋骨架在承台底以下长度1002钢筋骨架直径103主筋间距104加劲箍筋间距205螺旋劲间距206钢筋骨架垂直度骨架长度的1%直螺纹接头安装时最小拧紧扭矩值钢筋直径(HIm)16182022252832264050拧紧扭矩(Nin)1002002603203604606.安全、环保、文明施工等技术措施(1)在施工现场设置安全标识牌,进入现场人员一律佩戴安全帽作业。(2)各种操作机械应具有操作合格证,对机械操作人员要建立档案,专人管理。严格执行工作前检查、工作中注意观察、工作后检查保养。保持机械操作室整洁,

10、不带病、超负荷运转。(3)电焊工、钢筋工等作业人员必须持证上岗,遵守钢筋机械安全操作规程。(4)电焊机外壳必须做保护接零,其电源的装、拆均应由电工进行,非电工不得进行装、拆电源。(5)电焊机要设单独的开关箱,执行“一机一闸一漏一箱”制,开关箱应要防雨,拉合开关时应侧向操作。(6)焊钳与焊把线必须绝缘良好,连接牢固更换焊条应戴手套,在潮湿地点工作,应站在绝缘胶板上。(7)焊把线、地线禁止与钢丝绳接触,更不能用钢丝绳代替地线,所有地线接头必须连接牢固。7.成品保护措施(1)钢筋笼分类分型号堆放。(2)钢筋笼存放现场时,要用等高度方木垫高,确保钢筋顺直不变形。雨天时必须覆盖。交底人:复核人:接收人:日期:

展开阅读全文
