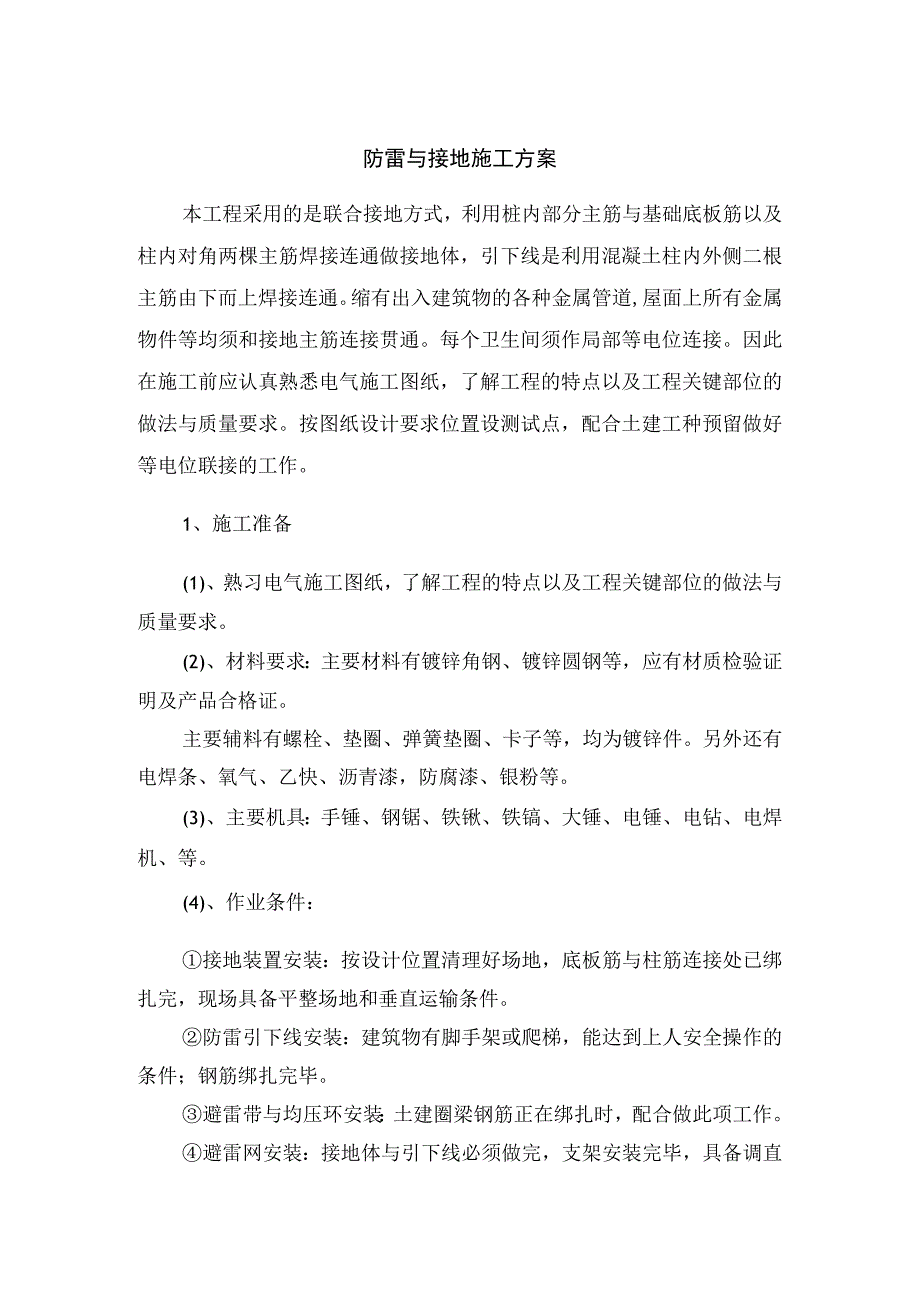

1、防雷与接地施工方案本工程采用的是联合接地方式，利用桩内部分主筋与基础底板筋以及柱内对角两棵主筋焊接连通做接地体，引下线是利用混凝土柱内外侧二根主筋由下而上焊接连通。缩有出入建筑物的各种金属管道,屋面上所有金属物件等均须和接地主筋连接贯通。每个卫生间须作局部等电位连接。因此在施工前应认真熟悉电气施工图纸，了解工程的特点以及工程关键部位的做法与质量要求。按图纸设计要求位置设测试点，配合土建工种预留做好等电位联接的工作。1、施工准备(1)、熟习电气施工图纸，了解工程的特点以及工程关键部位的做法与质量要求。(2)、材料要求：主要材料有镀锌角钢、镀锌圆钢等，应有材质检验证明及产品合格证。主要辅料有螺栓、

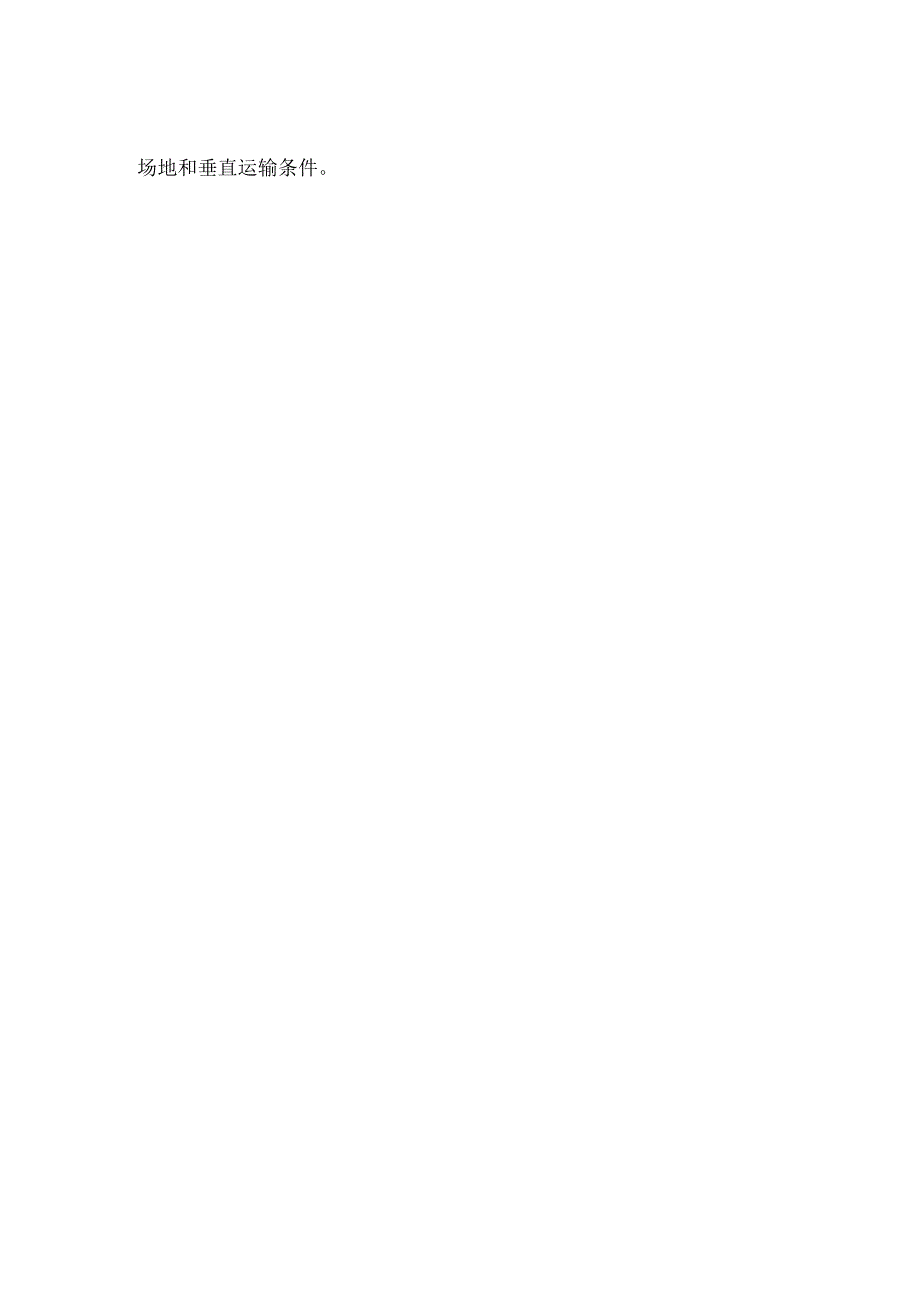

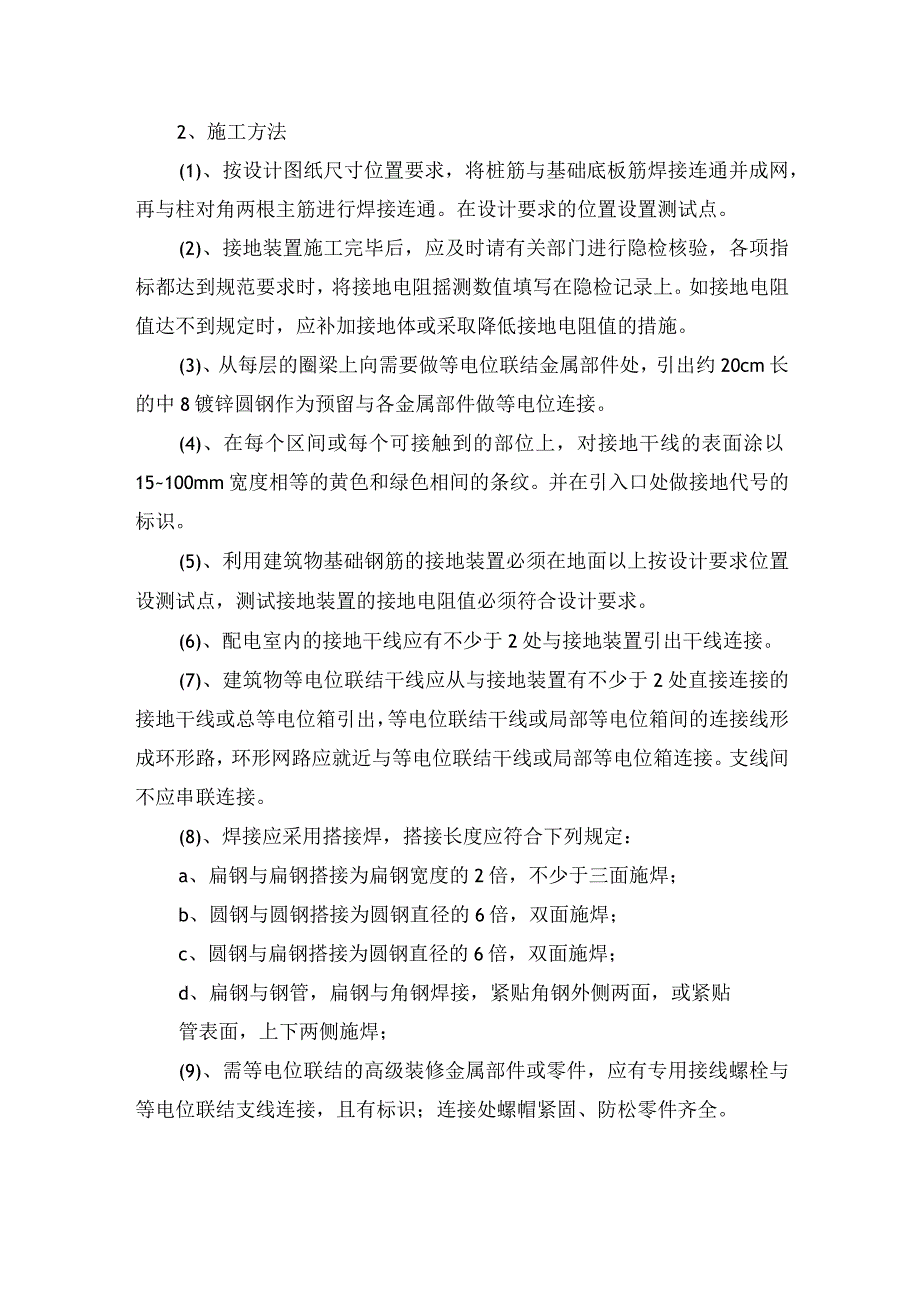

2、垫圈、弹簧垫圈、卡子等，均为镀锌件。另外还有电焊条、氧气、乙快、沥青漆，防腐漆、银粉等。(3)、主要机具：手锤、钢锯、铁锹、铁镐、大锤、电锤、电钻、电焊机、等。(4)、作业条件：接地装置安装：按设计位置清理好场地，底板筋与柱筋连接处已绑扎完，现场具备平整场地和垂直运输条件。防雷引下线安装：建筑物有脚手架或爬梯，能达到上人安全操作的条件；钢筋绑扎完毕。避雷带与均压环安装：土建圈梁钢筋正在绑扎时，配合做此项工作。避雷网安装：接地体与引下线必须做完，支架安装完毕，具备调直场地和垂直运输条件。2、施工方法(1)、按设计图纸尺寸位置要求，将桩筋与基础底板筋焊接连通并成网，再与柱对角两根主筋进行焊接连通。
3、在设计要求的位置设置测试点。(2)、接地装置施工完毕后，应及时请有关部门进行隐检核验，各项指标都达到规范要求时，将接地电阻摇测数值填写在隐检记录上。如接地电阻值达不到规定时，应补加接地体或采取降低接地电阻值的措施。(3)、从每层的圈梁上向需要做等电位联结金属部件处，引出约20cm长的中8镀锌圆钢作为预留与各金属部件做等电位连接。(4)、在每个区间或每个可接触到的部位上，对接地干线的表面涂以15100mm宽度相等的黄色和绿色相间的条纹。并在引入口处做接地代号的标识。(5)、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点，测试接地装置的接地电阻值必须符合设计要求。(6)、配电室内
4、的接地干线应有不少于2处与接地装置引出干线连接。(7)、建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形路，环形网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。(8)、焊接应采用搭接焊，搭接长度应符合下列规定：a、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；b、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；c、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；d、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴管表面，上下两侧施焊；(9)、需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。(10)、建筑物顶部的其它金属物体必须与避雷带有可靠的电气连接。(11)、镀锌扁铁(园钢)地线的连接不得成型搭接，严禁直接对接，搭接长度不得小于扁铁宽度的2倍(园钢直径的6倍)，且不得小于三个棱边焊接，焊接应平整、饱满、不得有咬肉、焊瘤等现象，焊缝严禁用砂轮机打磨。(12)、在接线跨越建筑伸缩缝、沉降缝处时，设置补偿器，可用接地线弯成弧状作补偿器。
