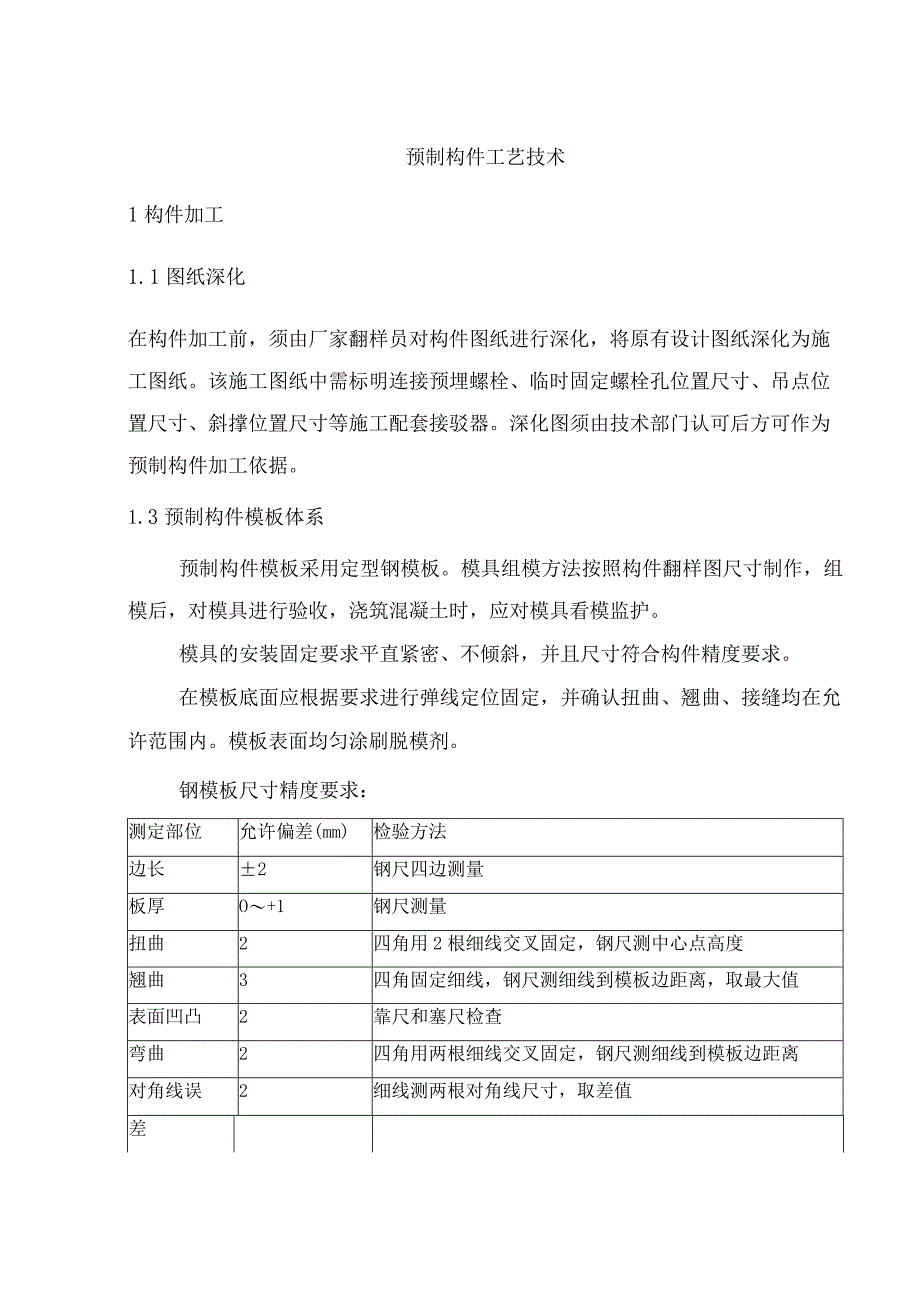

1、预制构件工艺技术1构件加工1.1图纸深化在构件加工前，须由厂家翻样员对构件图纸进行深化，将原有设计图纸深化为施工图纸。该施工图纸中需标明连接预埋螺栓、临时固定螺栓孔位置尺寸、吊点位置尺寸、斜撑位置尺寸等施工配套接驳器。深化图须由技术部门认可后方可作为预制构件加工依据。1.3预制构件模板体系预制构件模板采用定型钢模板。模具组模方法按照构件翻样图尺寸制作，组模后，对模具进行验收，浇筑混凝土时，应对模具看模监护。模具的安装固定要求平直紧密、不倾斜，并且尺寸符合构件精度要求。在模板底面应根据要求进行弹线定位固定，并确认扭曲、翘曲、接缝均在允许范围内。模板表面均匀涂刷脱模剂。钢模板尺寸精度要求：测定部位

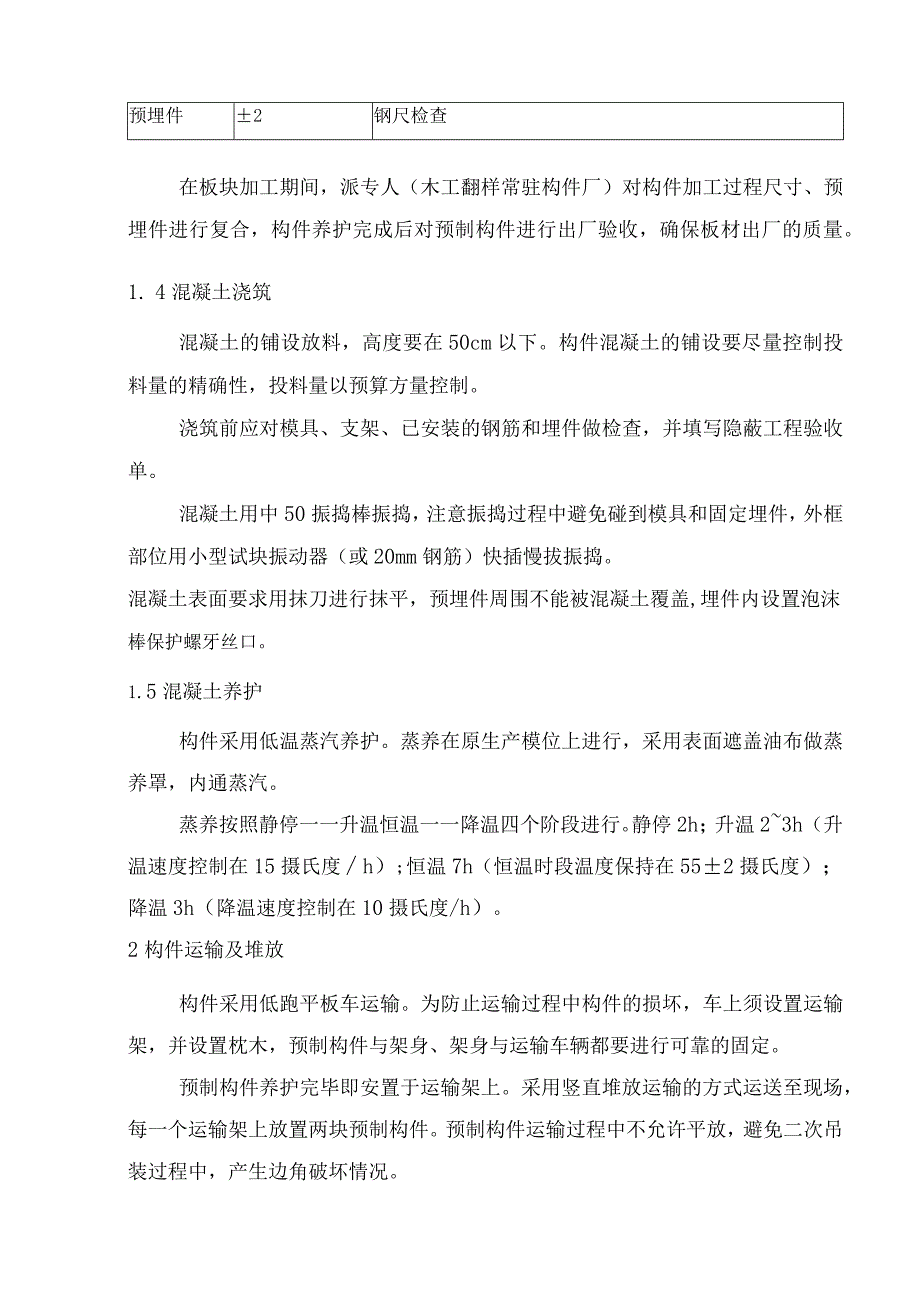

2、允许偏差(mm)检验方法边长2钢尺四边测量板厚O+1钢尺测量扭曲2四角用2根细线交叉固定，钢尺测中心点高度翘曲3四角固定细线，钢尺测细线到模板边距离，取最大值表面凹凸2靠尺和塞尺检查弯曲2四角用两根细线交叉固定，钢尺测细线到模板边距离对角线误2细线测两根对角线尺寸，取差值差预埋件2钢尺检查在板块加工期间，派专人（木工翻样常驻构件厂）对构件加工过程尺寸、预埋件进行复合，构件养护完成后对预制构件进行出厂验收，确保板材出厂的质量。1. 4混凝土浇筑混凝土的铺设放料，高度要在50cm以下。构件混凝土的铺设要尽量控制投料量的精确性，投料量以预算方量控制。浇筑前应对模具、支架、已安装的钢筋和埋件做检查，并
3、填写隐蔽工程验收单。混凝土用中50振捣棒振捣，注意振捣过程中避免碰到模具和固定埋件，外框部位用小型试块振动器（或20mm钢筋）快插慢拔振捣。混凝土表面要求用抹刀进行抹平，预埋件周围不能被混凝土覆盖,埋件内设置泡沫棒保护螺牙丝口。1.5混凝土养护构件采用低温蒸汽养护。蒸养在原生产模位上进行，采用表面遮盖油布做蒸养罩，内通蒸汽。蒸养按照静停一一升温恒温一一降温四个阶段进行。静停2h；升温23h（升温速度控制在15摄氏度h）;恒温7h（恒温时段温度保持在552摄氏度）；降温3h（降温速度控制在10摄氏度/h）。2构件运输及堆放构件采用低跑平板车运输。为防止运输过程中构件的损坏，车上须设置运输架，并设

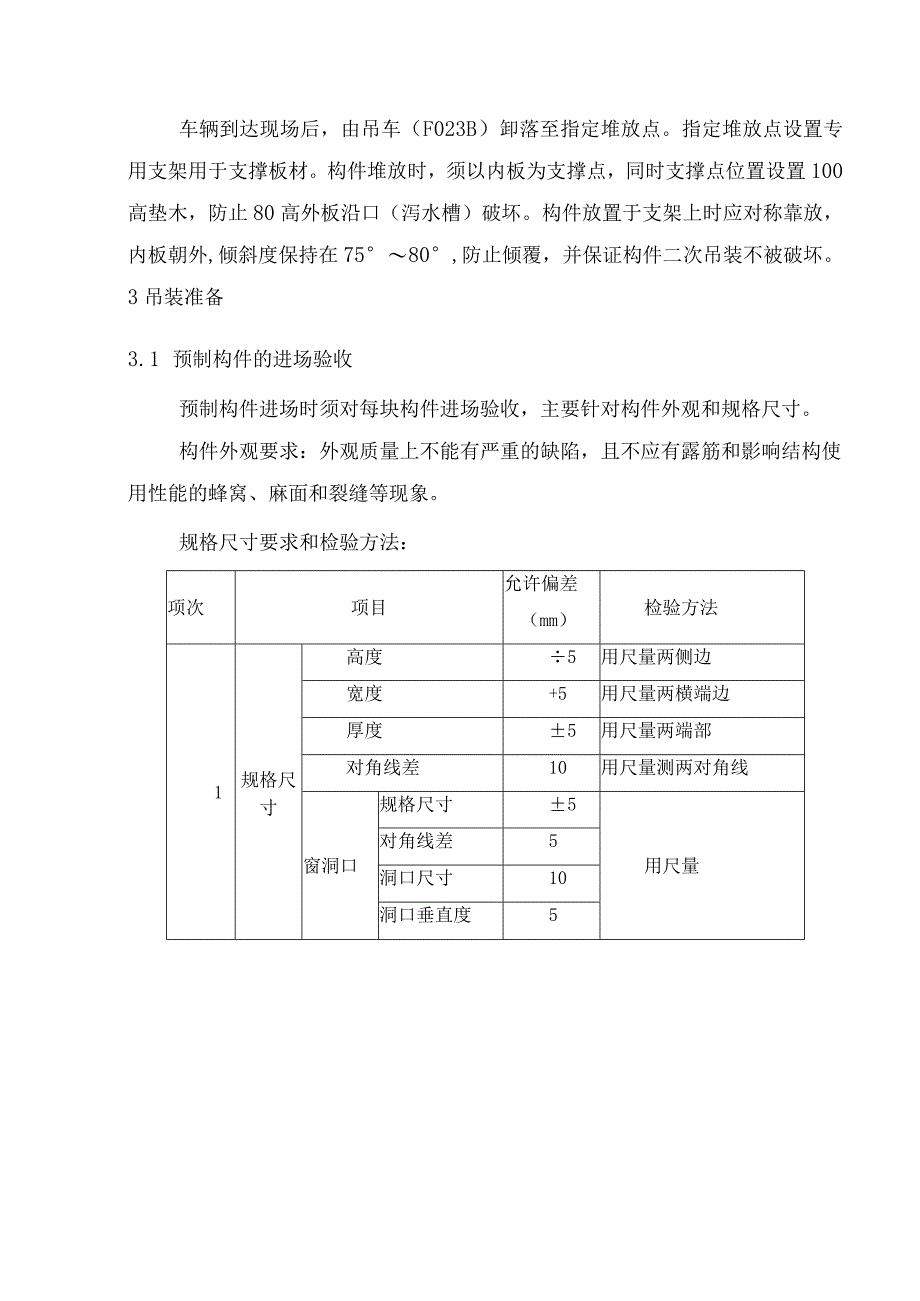

4、置枕木，预制构件与架身、架身与运输车辆都要进行可靠的固定。预制构件养护完毕即安置于运输架上。采用竖直堆放运输的方式运送至现场，每一个运输架上放置两块预制构件。预制构件运输过程中不允许平放，避免二次吊装过程中，产生边角破坏情况。车辆到达现场后，由吊车（F023B）卸落至指定堆放点。指定堆放点设置专用支架用于支撑板材。构件堆放时，须以内板为支撑点，同时支撑点位置设置100高垫木，防止80高外板沿口（泻水槽）破坏。构件放置于支架上时应对称靠放，内板朝外,倾斜度保持在7580,防止倾覆，并保证构件二次吊装不被破坏。3吊装准备3.1 预制构件的进场验收预制构件进场时须对每块构件进场验收，主要针对构件外观
5、和规格尺寸。构件外观要求：外观质量上不能有严重的缺陷，且不应有露筋和影响结构使用性能的蜂窝、麻面和裂缝等现象。规格尺寸要求和检验方法：项次项目允许偏差（mm）检验方法1规格尺寸高度5用尺量两侧边宽度+5用尺量两横端边厚度5用尺量两端部对角线差10用尺量测两对角线窗洞口规格尺寸5用尺量对角线差5洞口尺寸10洞口垂直度52外形侧向弯曲1/1000拉线和用尺检查侧向弯曲最大处扭曲1/1000用尺和目测检查表面平整5用2m直尺和楔形塞尺检查3预留部件预埋件中心线位置10用尺量纵、横两个方向中心线与碎表面平整5用尺量安装门窗预埋洞中心线位置15用尺量纵、横两个方向中心线深度+10、-0用尺量4主筋保护层
6、厚度+10、-5用测定仪或其它量具检查5翘曲1/1000调平尺在两端测量3.2构件编号及施工控制线每块预制构件进场验收通过后，统一按照板下口往上1500弹出水平控制墨线；按照左侧板边往右500弹出竖向控制墨线。并在构件中部显著位置标注编号（翻样图纸编号）。同时在吊装层楼板结构面引测结构外延4条控制轴线，并以控制轴线为基准在楼板上弹出构件进出控制线（拟轴线内翻200）以及每块构件水平位置控制线。4构件吊装4.1起吊工具形式构件吊装机械主要采用吊车。吊点采用预制板内预埋吊钩（环）的型式，吊钩根据构件重量采用不同直径。考虑到预制板吊装受力问题，采用钢扁担作为起吊工具，这样能保证吊点的垂直。钢扁担采用
7、吊点可调的形式，使其通用性更强。钢扁担主梁采用工字钢，钢丝绳采用直径为17.5(6X37钢丝，绳芯1)的钢丝。4.2吊具受力计算以最大板块重量4.02t进行计算，钢丝绳与钢扁担以45度夹角进行验算。a、钢丝拉绳的强度计算：钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为R=20.11.414=28.4kN钢丝绳的容许拉力按照下式计算：其中Fg钢丝绳的容许拉力(kN)；Fg钢丝绳的钢丝破断拉力总和(kN)；计算中可以近似计算Fg=O.5d2,d为钢丝绳直径(mm)；C钢丝绳之间的荷载不均匀系数，对6X19、6X37、6X61钢丝绳分别取0.85、0.82和0.8；K一一钢丝绳使用安全系数，
8、取3.0。选择拉钢丝绳的破断拉力要大于3.000X28.4/0.820=103.90kNo选择6X37+1钢丝绳,钢丝绳公称抗拉强度1400MPa,直径17.5mm,受拉承载力为107KNoB、钢丝拉绳吊环的强度计算：钢丝拉绳(斜拉杆)的轴力R为计算依据，则作为吊环的拉力N=N=R2=28.4/2=14.2kN吊环强度计算公式为其中f为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8f=50Nmm2;所需要的吊环最小直径D=14200X4/(3.141650)z2=19mm,现场取20mmO4. 3吊装顺序每层构件吊装沿着外立面顺时针方向逐块吊装，不得混淆吊装顺序。板安装到设计位置后，先进
9、行临时固定，固定方法为：与原楼墙体上的植筋可靠焊接，然后连接上下螺栓。同时板两侧做好临时支撑,防止倾覆。固定后复查板的位置和垂直度是否符合要求，如偏差超过允许值，应重新校正。外挂板就位的调节和安装精调可借助专用工装或工具，同时采用经纬仪或线坠控制垂偏。4.4吊装安全技术措施构件进场吊装前，设置控制线，并根据预制板面上的吊耳水平高度把铁链条的长短调整好，确保吊装过程中构件在同一水平面上。构件起吊时，先行试吊，试吊构件距地高度不得大于S3米，试吊过程中检测吊钩与构件、吊钩与钢丝绳、钢丝绳与铁扁担之间连接是否可靠。确认各项连接满足要求后方可正式起吊。构件吊装至施工操作层时，操作人员应站在楼层内，佩戴
10、穿芯自锁保险带(保险带应与楼面内预埋钢筋环扣牢。用专用钩子将构件上系扣的揽风绳勾住，然后将外墙板拉到就位位置。4. 5吊运注意事项吊运构件时，下方严禁站人，必须待吊物降落离地Inl以内，方准靠近，就位固定后，方可摘钩。构件吊装应逐块安装,起吊钢丝绳长短一致，两端严禁一高一低。遇到雨、雪、雾天气或风力大于6级别时严禁吊装作业。5构件调节及就位构件安装初步就位后，对构件进行三向微调，确保预制构件调整后标高一致、进出一致、板缝间隙一致。并确保垂直度。根据相关工程经验并结合工程实际。每块预制构件采用2根可调节水平拉杆、2根可调节斜拉杆以及2枚标高控制螺杆进行微调。5.1 构件水平高度调节构件高度调节采
11、用标高控制螺杆，每一块预制构件左右各设置1道标高控制螺杆，拧下螺杆抬高预制构件标高，拧出螺杆降低预制构件标高。构件标高通过精密水准仪来进行复核。每块板块吊装完成后须复核，每个楼层吊装完成后须统一复核。高度调节前须做好以下准备工作：D引测楼层水平控制点；2）每块预制板面按照3.2所述标准弹出水平控制墨线；3）相关人员及测量仪器，调校工具到位。5. 2构件左右位置调节待预制构件高度调节完毕后，进行板块水平位置微调，微调采用液压千斤顶，以每块预制构件板底L80505角钢为顶升支点进行左右调节。构件水平位置复核：通过钢尺测量构件边与水平控制线间底距离来进行复核。每块板块吊装完成后须复核，每个楼层吊装完
12、成后须统一复核。水平调节前须做好以下准备工作：1）按照标准引测结构外延控制轴线以及预制构件表面弹出竖向控制墨线；2）在相关人员及测量仪器，调校工具到位。5. 3构件进出调节构件进出调节采用可调节水平拉杆，每一块预制构件左右各设置1道可调节水平拉杆，拉杆后端均牢靠固定在结构楼板上。拉杆顶部设有可调螺纹装置，通过旋转杆件，可以对预制构件底部形成推拉作用，起到板块进出调节的作用。构件进出量通过钢卷尺来进行复核。每块板块吊装完成后须复核,每个楼层吊装完成后须统一复核。进出调节前须做好以下准备工作：1）引测结构外延控制轴线2）以控制轴线为基准在楼板上弹出进出控制线；3）相关人员及测量仪器，调校工具到位。
13、6. 4构件垂直度调节构件垂直度调节采用可调节斜拉杆，每一块预制构件左右各设置1道可调节斜拉杆，拉杆后端均牢靠固定在结构楼板上。拉杆顶部设有可调螺纹装置，通过旋转杆件，可以对预制构件顶部形成推拉作用，起到板块垂直度调节的作用。构件垂直度通过垂准仪来进行复核。每块板块吊装完成后须复核,每个楼层吊装完成后须统一复核。5.5构件吊装验收标准吊装调节完毕后，须进行验收。验收通过后，方可进行板下口角钢焊接固定操作。验收项目及标准如下:项目允许偏差（mm）检验方法轴线位置5钢尺检查底模上表面标高5精密水准仪每块外墙板垂直度52m靠尺检查相邻两板高低差22米靠尺和塞尺检查外墙板外表面平整度32米靠尺和塞尺检
14、查外墙板单边尺寸偏差3钢尺量一端及中部，取其中较大值水平拉杆位置偏差+20钢尺检查斜拉杆位置偏差20钢尺检查6成品保护预制构件在卸车及吊装过程中注意对成品的保护，重点对预制构件上下部位的保护，及门窗的保护。1、构件厂出厂、运输过程中及现场堆放时，应置于专用堆放架，并在堆放架上设置橡胶垫保护。运输过程中，构件必须绑扎牢固，避免碰撞。2、现场吊装中，严禁吊钩撞击构件，控制吊钩下落的高度和速度。3、预制构件吊装过程中，根据塑钢窗尺寸，定制简易木窗套对窗框进行保护，确保吊装过程中不受损坏。5米。7安全措施7.1 参加起重吊装作业人员，包括司机、起重工、信号指挥（对讲机须使用独立对讲频道）、电焊工等均应
15、接受过专业培训和安全生产知识考核教育培训，取得相关部门的操作证和安全上岗证，并经体检确认方可进行高处作业。7.2 自墙板堆场区域内设封闭围挡和安全警示标志，非操作人员不准进入吊装区7.3 构件起吊前，操作人员应认真检验吊具各部件，详细复核构件型号，做好构件吊装的事前工作，如栽植连接筋的弯曲，门窗成品保护，临时固定拉杆的安装等。7.4 起吊时，堆场区及起吊区的信号指挥与吊车司机的联络通讯应使用标准、规范的普通话，防止因语言误解产生误判而发生意外。起吊与下降的全过程应始终由专业信号工指挥，严禁他人干扰。7.5 构件起吊至安装位置上空时，操作人员和信号指挥应严密监控构件下降过程。防止构件与竖向钢筋将脚
