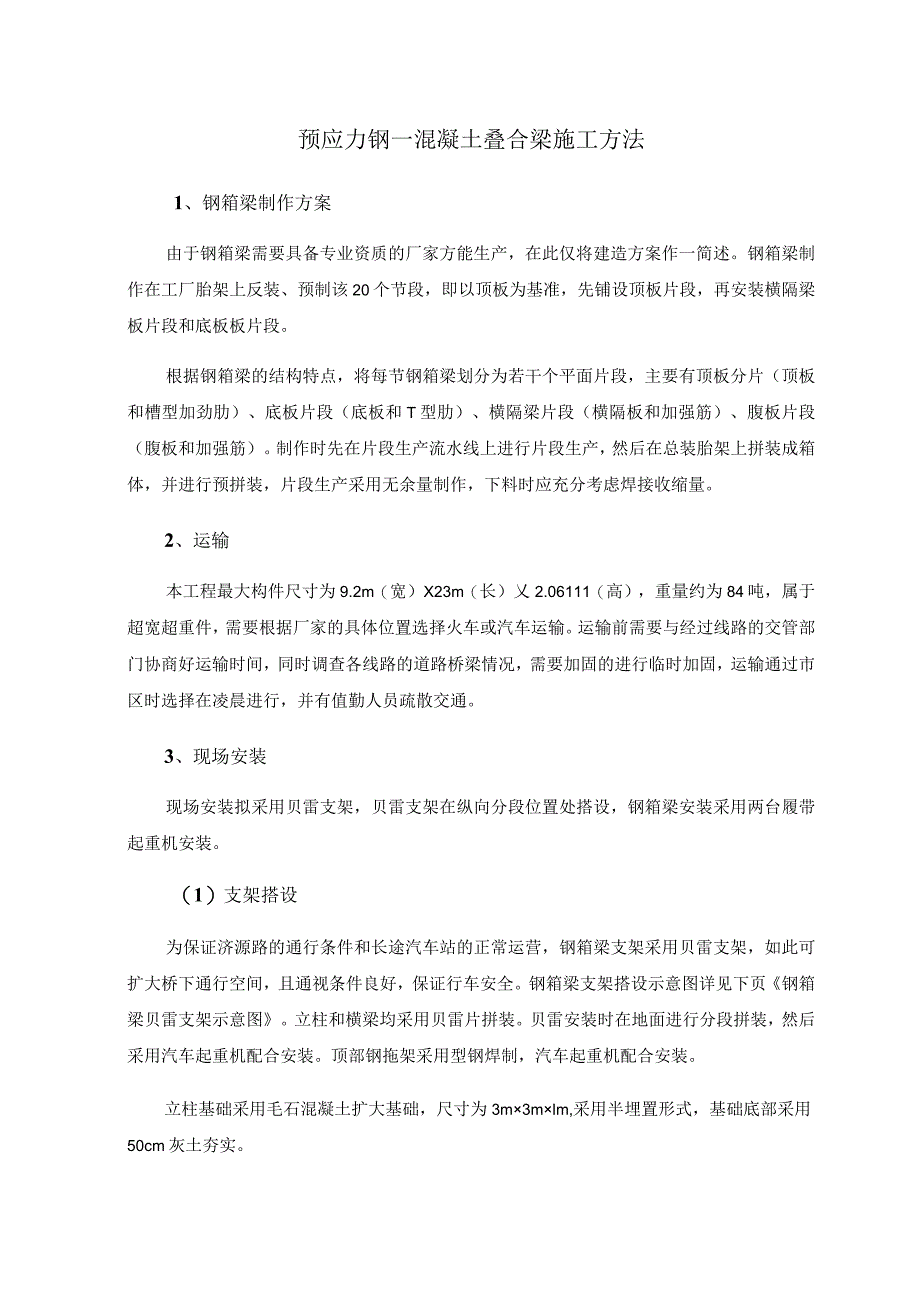

1、预应力钢一混凝土叠合梁施工方法1、钢箱梁制作方案由于钢箱梁需要具备专业资质的厂家方能生产，在此仅将建造方案作一简述。钢箱梁制作在工厂胎架上反装、预制该20个节段，即以顶板为基准，先铺设顶板片段，再安装横隔梁板片段和底板板片段。根据钢箱梁的结构特点，将每节钢箱梁划分为若干个平面片段，主要有顶板分片（顶板和槽型加劲肋）、底板片段（底板和T型肋）、横隔梁片段（横隔板和加强筋）、腹板片段（腹板和加强筋）。制作时先在片段生产流水线上进行片段生产，然后在总装胎架上拼装成箱体，并进行预拼装，片段生产采用无余量制作，下料时应充分考虑焊接收缩量。2、运输本工程最大构件尺寸为9.2m（宽）X23m（长）乂2.06
2、111（高），重量约为84吨，属于超宽超重件，需要根据厂家的具体位置选择火车或汽车运输。运输前需要与经过线路的交管部门协商好运输时间，同时调查各线路的道路桥梁情况，需要加固的进行临时加固，运输通过市区时选择在凌晨进行，并有值勤人员疏散交通。3、现场安装现场安装拟采用贝雷支架，贝雷支架在纵向分段位置处搭设，钢箱梁安装采用两台履带起重机安装。（1）支架搭设为保证济源路的通行条件和长途汽车站的正常运营，钢箱梁支架采用贝雷支架，如此可扩大桥下通行空间，且通视条件良好，保证行车安全。钢箱梁支架搭设示意图详见下页钢箱梁贝雷支架示意图。立柱和横梁均采用贝雷片拼装。贝雷安装时在地面进行分段拼装，然后采用汽车起

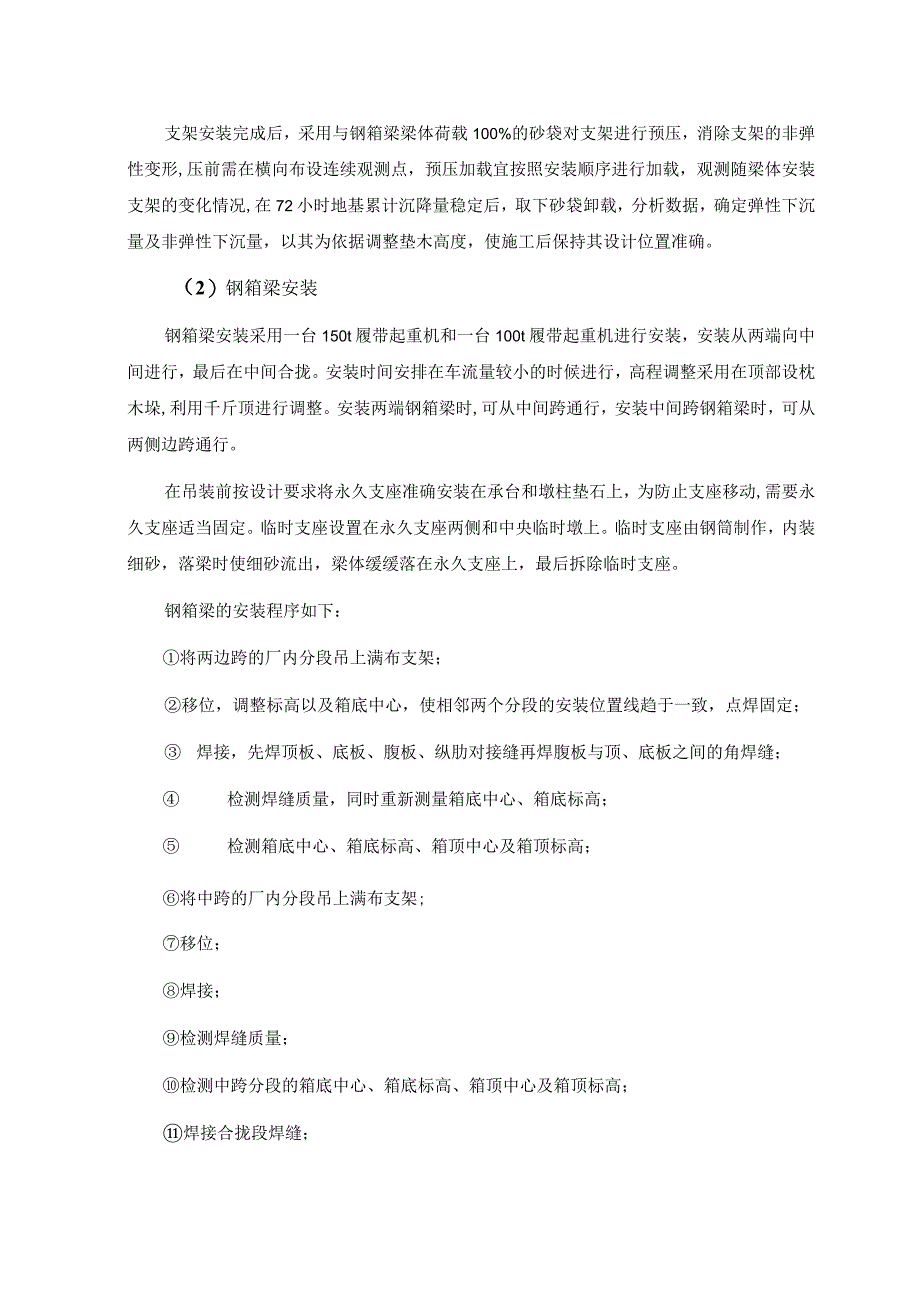

3、重机配合安装。顶部钢拖架采用型钢焊制，汽车起重机配合安装。立柱基础采用毛石混凝土扩大基础，尺寸为3m3mlm,采用半埋置形式，基础底部采用50cm灰土夯实。支架安装完成后，采用与钢箱梁梁体荷载100%的砂袋对支架进行预压，消除支架的非弹性变形,压前需在横向布设连续观测点，预压加载宜按照安装顺序进行加载，观测随梁体安装支架的变化情况,在72小时地基累计沉降量稳定后，取下砂袋卸载，分析数据，确定弹性下沉量及非弹性下沉量，以其为依据调整垫木高度，使施工后保持其设计位置准确。（2）钢箱梁安装钢箱梁安装采用一台150t履带起重机和一台100t履带起重机进行安装，安装从两端向中间进行，最后在中间合拢。安装
4、时间安排在车流量较小的时候进行，高程调整采用在顶部设枕木垛,利用千斤顶进行调整。安装两端钢箱梁时,可从中间跨通行，安装中间跨钢箱梁时，可从两侧边跨通行。在吊装前按设计要求将永久支座准确安装在承台和墩柱垫石上，为防止支座移动,需要永久支座适当固定。临时支座设置在永久支座两侧和中央临时墩上。临时支座由钢筒制作，内装细砂，落梁时使细砂流出，梁体缓缓落在永久支座上，最后拆除临时支座。钢箱梁的安装程序如下：将两边跨的厂内分段吊上满布支架；移位，调整标高以及箱底中心，使相邻两个分段的安装位置线趋于一致，点焊固定； 焊接，先焊顶板、底板、腹板、纵肋对接缝再焊腹板与顶、底板之间的角焊缝； 检测焊缝质量，同时重

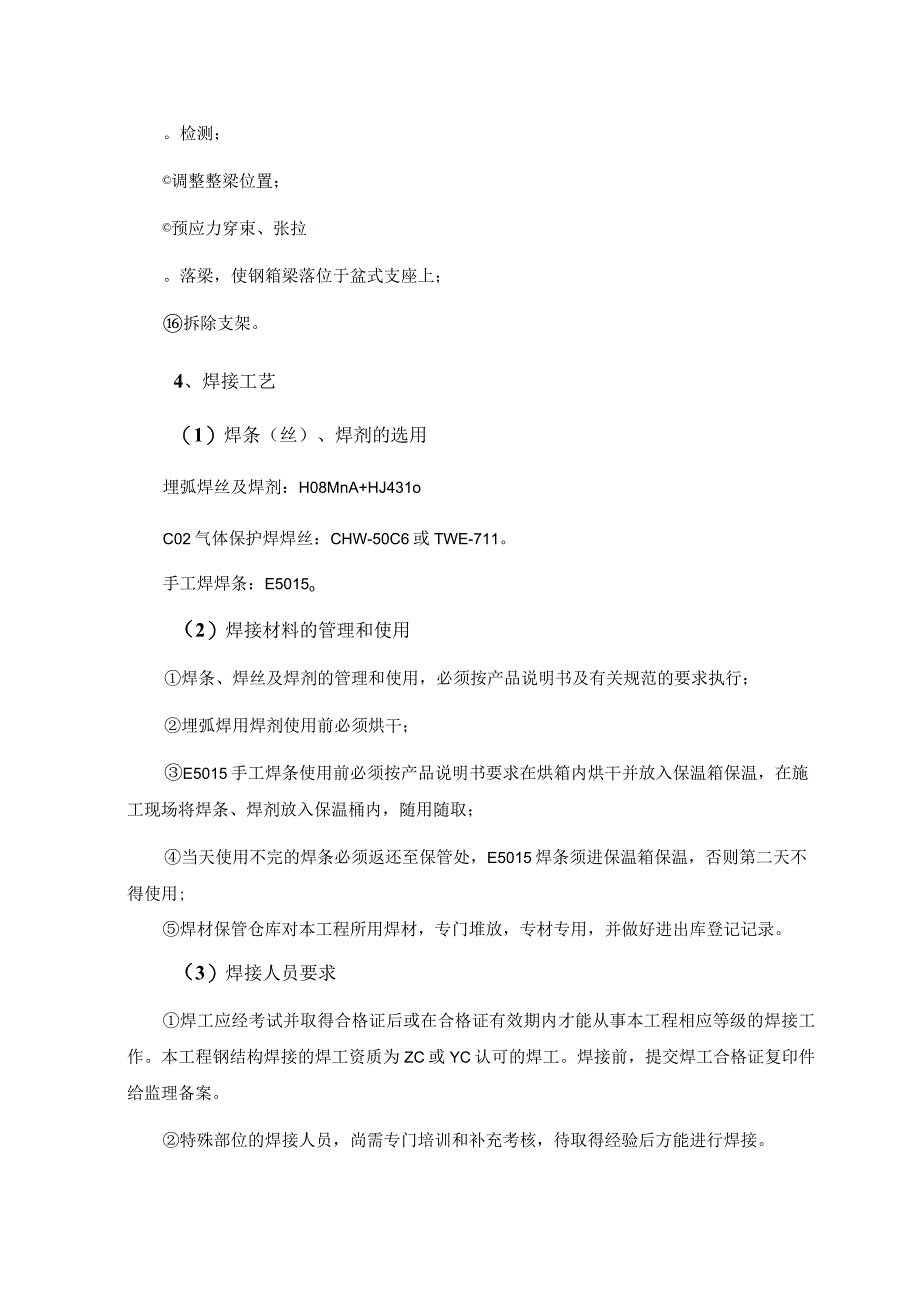

5、新测量箱底中心、箱底标高； 检测箱底中心、箱底标高、箱顶中心及箱顶标高；将中跨的厂内分段吊上满布支架;移位；焊接；检测焊缝质量；检测中跨分段的箱底中心、箱底标高、箱顶中心及箱顶标高；焊接合拢段焊缝；。检测；调整整梁位置；预应力穿束、张拉。落梁，使钢箱梁落位于盆式支座上；拆除支架。4、焊接工艺（1）焊条（丝）、焊剂的选用埋弧焊丝及焊剂：H08MnA+HJ431oC02气体保护焊焊丝：CHW-50C6或TWE-711。手工焊焊条：E5015o（2）焊接材料的管理和使用焊条、焊丝及焊剂的管理和使用，必须按产品说明书及有关规范的要求执行；埋弧焊用焊剂使用前必须烘干；E5015手工焊条使用前必须按产品说
6、明书要求在烘箱内烘干并放入保温箱保温，在施工现场将焊条、焊剂放入保温桶内，随用随取；当天使用不完的焊条必须返还至保管处，E5015焊条须进保温箱保温，否则第二天不得使用;焊材保管仓库对本工程所用焊材，专门堆放，专材专用，并做好进出库登记记录。（3）焊接人员要求焊工应经考试并取得合格证后或在合格证有效期内才能从事本工程相应等级的焊接工作。本工程钢结构焊接的焊工资质为ZC或YC认可的焊工。焊接前，提交焊工合格证复印件给监理备案。特殊部位的焊接人员，尚需专门培训和补充考核，待取得经验后方能进行焊接。特殊部位的焊缝，应对应名称、件号、焊接日期，做好焊工记录。焊工必须严格按焊接工艺评定的要求，进行焊接。
7、（4）焊接前的准备焊接前坡口将打磨平顺，清除杂物。对接或组合焊缝的两端设置引、熄弧板，其材质和坡口与焊件相同，引、熄弧板的尺寸按有关标准。本工程中使用的中厚板，施焊前需预热，预热温度按工艺评定的要求，预热的区域按公路桥涵施工技术规范的要求，平板采用红外加热器、特殊形状的构件可采用火焰加热的方法进行预热。测温点在加热侧的背面，距焊缝75mm处。工厂构件施焊，一般不允许加固定码，如需临时加码，应经监理工程师批准。该码拆除时，应距钢板l3mm,火焰切除，然后用砂轮磨光与钢板齐平。冬季焊接需按标准或工艺评定要求。（5）焊接工艺定位焊要求a.定位焊前应符合与正式焊缝一样的质量要求；b.定位焊前，必须按要
8、求检查焊脚坡口尺寸，根部间隙等，不合要求时，不得进行定位焊；c.定位焊的焊缝长度一般为2550m,现场顶板接头为80100mm,定位焊位置应布置在焊道以内，厚度不超过设计焊缝厚度的2/3,且不应大于8mm；d.在正式焊接预热前，必须先检查定位焊缝有无裂缝。预热后再次检查，确无裂缝后才正式焊接；e.定位焊不得有裂纹、夹渣、焊瘤等缺陷。凡最后不溶入焊缝的定位焊缝应该清除。一般焊接要求a.所有的焊接，均按照已批准的焊接工艺评定规程进行，若改变焊接工艺，需重新进行焊接工艺评定试验；b.工厂或现场焊接，将对焊接作业区进行有效保护，配置合适的防风、防潮、预热去湿设施，否则不得在雨天及母材表面潮湿或大风天气
9、进行露天焊接；c.一般用埋弧自动焊和C02气体保护焊，以提高焊接质量和焊接速度，小区域采用手工焊；d.焊接方式一般为向下横焊和立焊，以保证质量。特殊区域也可少量采用仰焊；e.所有焊接的引、熄弧板一律放在坡口或焊接区域内进行，不允许在母材表面引弧；f.焊接所使用的引熄弧板，应待焊缝冷却后，方可割除，焊缝端面应打磨齐平。（6）厂内的焊接钢板对接缝主要采用埋弧自动焊。坡口形式将根据不同板厚，分别采用X型、Y型及V型陶瓷衬垫焊。角焊缝主要采用埋弧自动焊和C02气体保护焊，少量区域采用手工焊。坡口形式将根据不同的板厚，分别采用K型、V型或无坡口型。钢箱梁顶板、底板上的U型纵肋，采用C02气体保护焊焊接。
10、钢箱梁内其他纵向加劲肋及横隔板与顶板、底板、腹板之间的焊缝，采用C02气体保护焊和手工焊。（7）现场的焊接现场的焊接质量是全桥的关键，必须提高到压倒一切的高度来认识。现场的焊接必须采取措施，对母材焊接部位进行有效的保护，配置合适的防风、防潮设备和预热设施，在符合工艺的条件下，方可进行焊接。严禁在无任何防护措施下，在雨、雪天及母材表面潮湿或大风天气进行露天焊接。工地焊接环境条件：风力V5级（施焊部位），温度25C,湿度小85%。现场焊接工艺必须超前进行试验和工艺评定，取得重要参数和经验，指导现场焊接施工。该工艺必须经监理工程师会同设计、业主、专家审查批准后方可使用，实际操纵必须严格按该工艺进行，
11、不得任意修改。 工地现场施焊前，应检查对钢结构节段接头焊口状况。包括接头坡口角度间隙尺寸、焊接高差等是否符合要求，不符合要求必须进行修补和矫正。 对接接头焊缝两侧50rn范围内用钢丝砂轮除锈、清理表面,并达到GB8923St3级要求。清理接头后，一般应在24小时之内完成焊接，以防接头再次生锈或被污染。如定位焊缝出现裂缝或其它严重缺陷时，应把缺陷清除，再行焊接。 各类构件节段施焊顺序应对称于桥轴线，并对称于构件自身的对称轴，均匀、对称、同步协调的实施。（8）焊后处理 构件的焊接，应采取自然冷却的方法，不得采用浇水、高压吹风等强制冷却。所有焊缝的检验，必须在焊缝冷却至自然温度后方可进行，焊缝的无损
12、伤探伤检验，必须在焊接完成24小时以后方可进行。（9）焊缝缺陷的修补经检测的工厂焊缝或工地焊缝，凡无损探伤不合格者，应按JTJ041-2000规定的方法予以返修纠正，并重新检查，直到合格为止。事先应严格确定裂缝和修补的范围，返修的焊缝不得重复两次，必须保证一次修补成功，确保焊缝工程质量。(10)焊缝质量要求检验 本工程钢结构加工过程中，将根据组装前、组装时、焊接时和焊接后的需要，对焊缝质量进行检查和试验，并及时提交监理验收，以保证材料和加工质量符合制作技术要求。 本工程检验人员均需持有相应的检测证书，无损探伤人员资格；经中国船级社(ZC)认可，并取得相应的合格证书，无证人员严禁上岗操作。本工程
13、使用的焊接设备及检测仪器均是经国家检测部门检测合格的产品，并在规定使用期限内。焊缝的外观检验a.检查所有焊缝尺寸、长度和位置是否符合技术规定、规范和图纸的要求；b.检查焊接材料、品种、规格是否应用正确；c.焊缝的目测检验按JTJ041-2000中的要求执行；d.所有的焊缝在无损探伤前，待焊缝冷却到环境温度后应目测合格后，方可进行无损探伤。对焊缝的无损探伤要求a.对接全焊透焊缝对于主要受力构件的对接全焊透焊缝，应进行100%的超声波(UT)探伤。其中主要受力构件受拉横向对接焊缝的探伤部位为全长，主要杆件受压横向对接焊缝、纵向对接焊缝探伤部位为焊缝两端各100Onimo用射线抽探其数量的10%(并
14、不得少于一个接头)，探伤范围为焊缝两端各250300mm,焊缝长度大于120Omm时，中部加探250300mm,当发现裂纹或较多其他缺陷时，应扩大该条焊缝的探伤范围，必要时可延长至全长。进行射线探伤的焊缝，当发现超标缺陷时应加倍检验。b.主要熔透角焊缝，应100三声波探伤。c超声波探伤必须使用化学液剂，以利涂装。无损探伤的规范要求a.主要杆件受拉横向对接焊缝为BI级焊缝。b.主要杆件受压横向对接焊缝、纵向对接焊缝及主要熔透角焊缝为BII级焊缝。c.超声波探伤的其它技术要求按现行GBl1345钢焊缝手工超声波探伤方法和探伤结果分级执行。d.焊缝的射线探伤应符合国家现行标准GB3323钢熔化焊对接接头照相和质量分级的规定。
