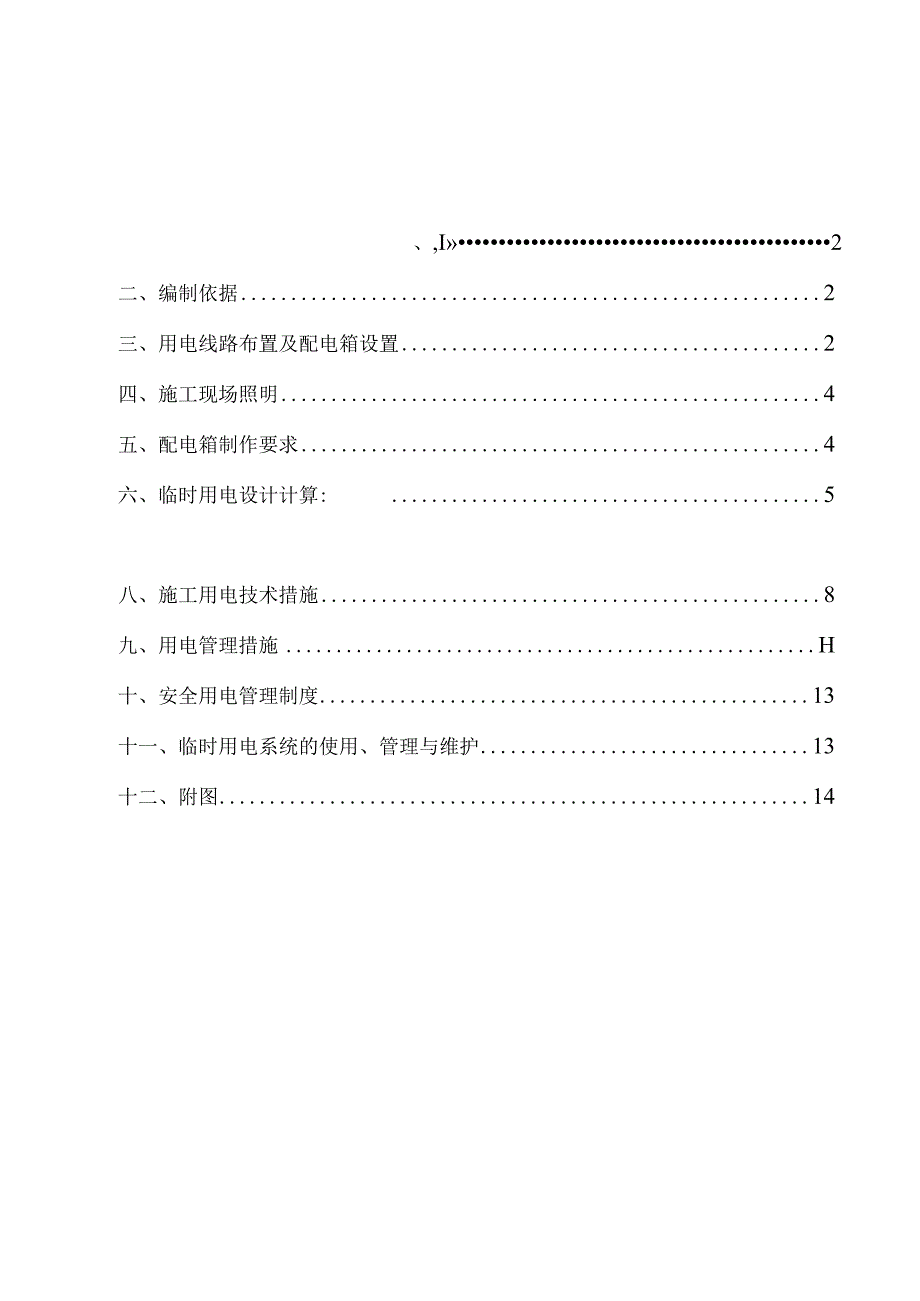

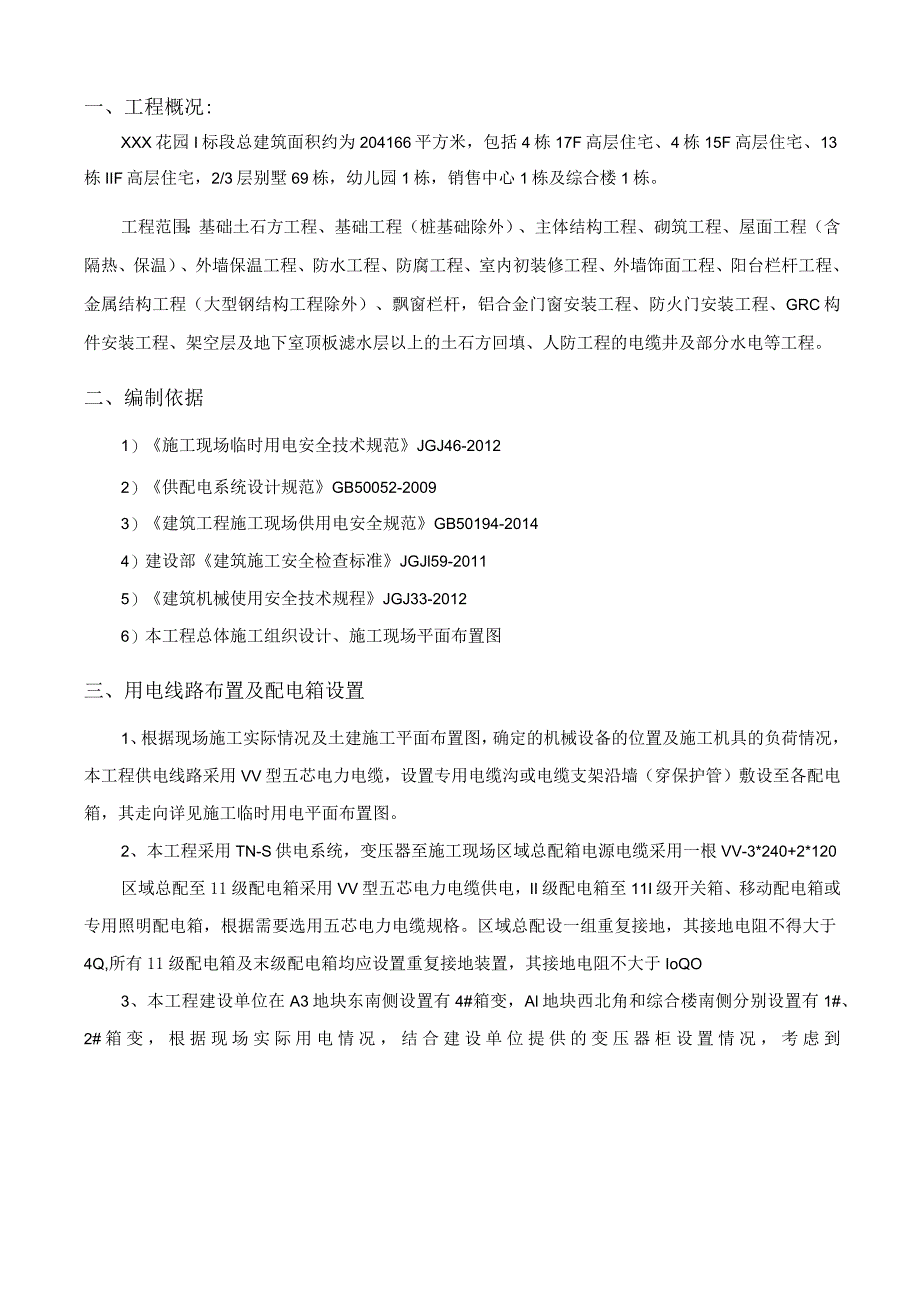

1、、,I2二、编制依据2三、用电线路布置及配电箱设置2四、施工现场照明4五、配电箱制作要求4六、临时用电设计计算:5八、施工用电技术措施8九、用电管理措施H十、安全用电管理制度13十一、临时用电系统的使用、管理与维护13十二、附图14一、工程概况:XXX花园I标段总建筑面积约为204166平方米，包括4栋17F高层住宅、4栋15F高层住宅、13栋IIF高层住宅，2/3层别墅69栋，幼儿园1栋，销售中心1栋及综合楼1栋。工程范围：基础土石方工程、基础工程（桩基础除外）、主体结构工程、砌筑工程、屋面工程（含隔热、保温）、外墙保温工程、防水工程、防腐工程、室内初装修工程、外墙饰面工程、阳台栏杆工程、金
2、属结构工程（大型钢结构工程除外）、飘窗栏杆，铝合金门窗安装工程、防火门安装工程、GRC构件安装工程、架空层及地下室顶板滤水层以上的土石方回填、人防工程的电缆井及部分水电等工程。二、编制依据1）施工现场临时用电安全技术规范JGJ46-20122）供配电系统设计规范GB50052-20093）建筑工程施工现场供用电安全规范GB50194-20144）建设部建筑施工安全检查标准JGJl59-20115）建筑机械使用安全技术规程JGJ33-20126）本工程总体施工组织设计、施工现场平面布置图三、用电线路布置及配电箱设置1、根据现场施工实际情况及土建施工平面布置图，确定的机械设备的位置及施工机具的负荷
3、情况，本工程供电线路采用VV型五芯电力电缆，设置专用电缆沟或电缆支架沿墙（穿保护管）敷设至各配电箱，其走向详见施工临时用电平面布置图。2、本工程采用TN-S供电系统，变压器至施工现场区域总配箱电源电缆采用一根VV-3*240+2*120区域总配至11级配电箱采用VV型五芯电力电缆供电，II级配电箱至11I级开关箱、移动配电箱或专用照明配电箱，根据需要选用五芯电力电缆规格。区域总配设一组重复接地，其接地电阻不得大于4Q,所有11级配电箱及末级配电箱均应设置重复接地装置，其接地电阻不大于IoQO3、本工程建设单位在A3地块东南侧设置有4#箱变，Al地块西北角和综合楼南侧分别设置有1#、2#箱变，根

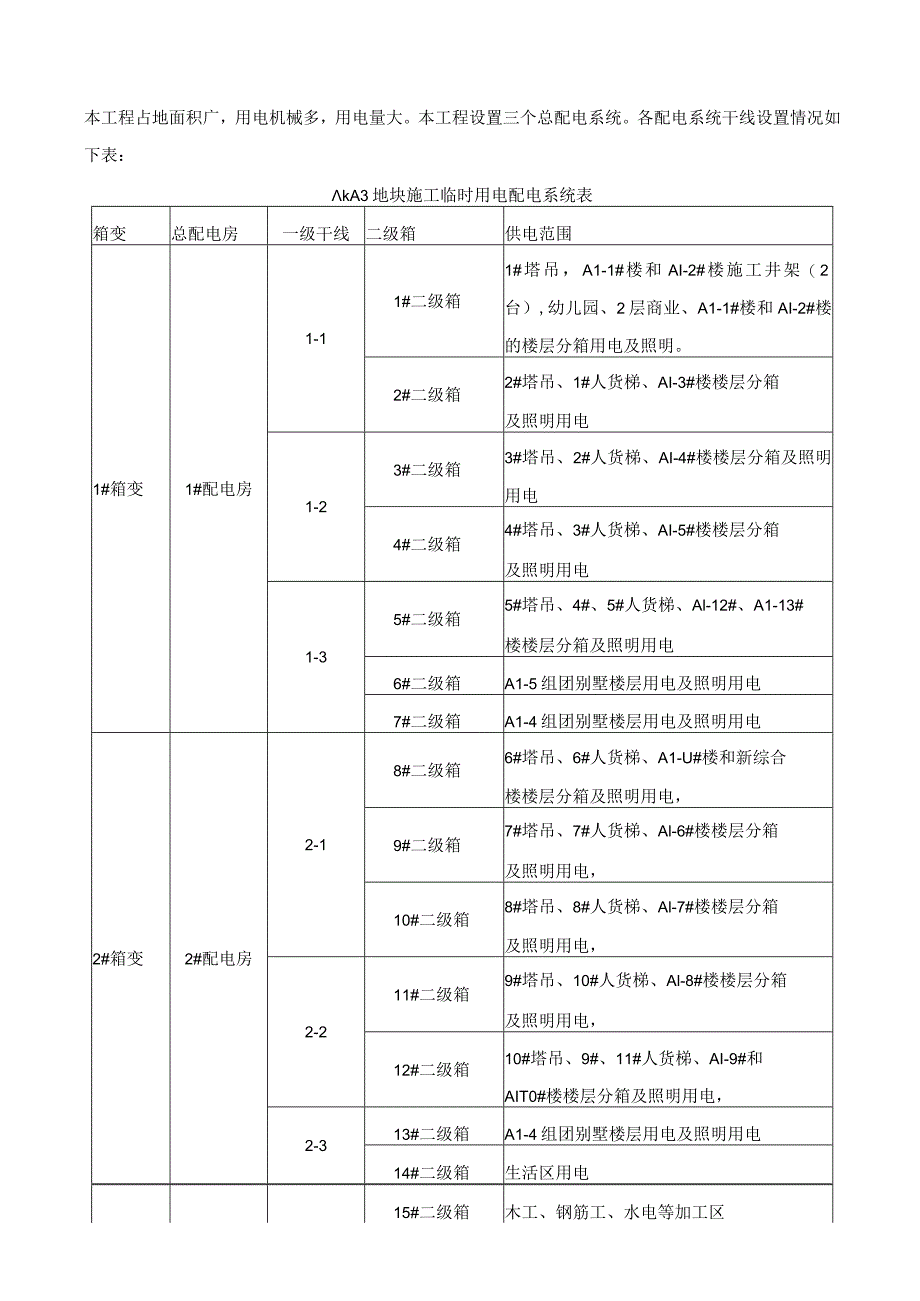

4、据现场实际用电情况，结合建设单位提供的变压器柜设置情况，考虑到本工程占地面积广，用电机械多，用电量大。本工程设置三个总配电系统。各配电系统干线设置情况如下表：kA3地块施工临时用电配电系统表箱变总配电房一级干线二级箱供电范围1#箱变1#配电房1-11#二级箱1#塔吊，A1-1#楼和AI-2#楼施工井架（2台）,幼儿园、2层商业、A1-1#楼和AI-2#楼的楼层分箱用电及照明。2#二级箱2#塔吊、1#人货梯、AI-3#楼楼层分箱及照明用电1-23#二级箱3#塔吊、2#人货梯、AI-4#楼楼层分箱及照明用电4#二级箱4#塔吊、3#人货梯、AI-5#楼楼层分箱及照明用电1-35#二级箱5#塔吊、4#
5、、5#人货梯、Al-12#、A1-13#楼楼层分箱及照明用电6#二级箱A1-5组团别墅楼层用电及照明用电7#二级箱A1-4组团别墅楼层用电及照明用电2#箱变2#配电房2-18#二级箱6#塔吊、6#人货梯、A1-U#楼和新综合楼楼层分箱及照明用电，9#二级箱7#塔吊、7#人货梯、Al-6#楼楼层分箱及照明用电，10#二级箱8#塔吊、8#人货梯、Al-7#楼楼层分箱及照明用电，2-211#二级箱9#塔吊、10#人货梯、Al-8#楼楼层分箱及照明用电，12#二级箱10#塔吊、9#、11#人货梯、AI-9#和AIT0#楼楼层分箱及照明用电，2-313#二级箱A1-4组团别墅楼层用电及照明用电14#二级
6、箱生活区用电15#二级箱木工、钢筋工、水电等加工区4#箱变一级箱16#二级箱A3-l2#、3#、4#楼施工照明用电17#二级箱A3-5、6#楼施工照明用电18#二级箱A3-7、7#楼及售楼部施工照明用电4、操作层采用分阶段供电:施工阶段初期，首先满足搅拌机、物料提升机、塔吊、木工钢筋机械等设备的用电要求;操作层采用垂直供电系统，垂直供电采用VV-3*25+2*16mm,导线（遇墙或梁板穿保护管）敷设，垂直布置在电缆井道内，每层各设移动开关箱、照明配电箱；要求动力与照明电源分回路供电，为操作层施工提供可靠的用电保证；随操作层设置11级分配箱提供操作层施工电源,采用移动配电箱供给施工机械的方法保证
7、施工用电需要，移动配电箱布置根据实际需要设置;移动配电箱电源也可由附近的II级配电箱备用回路供给，固定机械必须按要求设置开关箱，并做到“一机一闸一漏一箱”，要求电源电缆敷设必须按要求加保护管埋地（或支架加绝缘子）敷设。进入装饰工程后将原有的主体阶段遗留下来的木工、钢筋改为安装班加工车间用电回路或备用回路。四、施工现场照明1、办公室、室外操作棚及安全通道等场所采用220V照明（安装高度大于2.5m）,室外照明采用防雨灯，照明电缆穿PVC管敷设。2、地下室、楼梯间采用36V照明，电缆PvC管敷设并设专用配电箱，设置380V/36V双绕组变压器提供地下室、楼梯间36V照明电源。3、所有照明灯具的金属
8、外壳均应进行保护接零。所有三孔插座必须按规范要求接线，保护接零必须到位，导线必须按规定要求进行分色。五、配电箱制作要求（1）、配电箱（盘）内供电回路必须满足供电系统要求，必须按要求设置工作接零排、PE保护接零排。要求保护接零排使用-35*3（-25*3）铜排制作并直接固定于箱体下侧，总配必须设置标准配电盘。（2）、配电箱箱体均采用1.2L5MM厚钢板制作，箱体应满足防雨要求，应具有户外防雨功能，箱体及门应加专用锁。（3）、箱体内外必须按要求进行防腐处理，箱体外侧要求刷油漆并按公司要求的标记方法进行统一喷字。(4)、箱内导线连接必须按规定进行分色；箱内导线暗配当导线穿过配电板时应使用护套，要求箱
9、内开关位置合理、导线排列整齐美观。多股软线接头处应烫锡并加压接线端子。所有螺丝必须使用镀锌件，接零排所有螺丝必须加弹簧垫圈、平垫圈。(5)、配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧,配电箱电缆进出线处应设防护圈或保护管配入箱内保护电缆。(6)、移动配电箱必须设置支架其高度为(0.6-1.3M)0.65M,支架与箱体应进行电气连接。(7)、配电箱内应根据实际配置，在适当位置设置系统图、定期检查记录表、标识出各路名称。六、临时用电设计计算：1、施工机具序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ501336.6103662建筑施工外用电梯SC
10、D100/100A112223施工升降机SC100/100CJ22112424插入式振动器ZX501.110115木工圆锯MJ104310306交流电焊机BX3-200-223.48187.27高压汞灯236188碘钙灯2110109白炽灯0.14042、供电系统设置总配电箱1号干线1号二级箱塔式起重机开关箱塔式起重机建筑施工外用电梯开关箱建筑施工外用电梯插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机2号二级箱施工升降机开关箱施工升降机塔式起重机开关箱塔式起重机插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机1号照明分箱高压汞灯2开
11、关箱高压汞灯2碘铝灯2开关箱碘鸨灯2白炽灯开关箱白炽灯2号照明分箱高压汞灯2开关箱高压汞灯2碘铝灯2开关箱碘鸨灯2白炽灯开关箱白炽灯2号干线3号二级箱塔式起重机开关箱塔式起重机插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机施工升降机开关箱施工升降机4号二级箱施工升降机开关箱施工升降机塔式起重机开关箱塔式起重机插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机3号照明分箱高压汞灯2开关箱高压汞灯2碘鸨灯2开关箱碘铝灯2白炽灯开关箱白炽灯4号照明分箱高压汞灯2开关箱高压汞灯2碘鸨灯2开关箱碘铛灯2白炽灯开关箱白炽灯3号干线5号二级箱塔式起
12、重机开关箱塔式起重机插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机施工升降机开关箱施工升降机6号二级箱插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机5号照明分箱高压汞灯2开关箱高压汞灯2碘鸽灯2开关箱碘鸨灯2白炽灯开关箱白炽灯6号照明分箱高压汞灯2开关箱高压汞灯2碘铝灯2开关箱碘鸨灯2白炽灯开关箱白炽灯7号二级箱插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机3、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用38OV低压供电，设一配电总箱，内有计量设备，采用TN
13、-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻七.管理网络八、施工用电技术措施1、在建工程与外电线路的安全距离，符合以下要求：(1)不在高低压线路下方施工、搭棚、堆料。(2)在建工程(含脚手架具)的外侧边缘IKV以下大于4米，10KV以下大于6米，IlOKv以下大于8米。(3)施工道路与架空路交叉时，最小垂直距离：IKV以下大于6米，10KV大于7米
14、。(4)旋转臂架式起重机的任何部位或被吊物边缘与IOKV以下的架空线路最小水平距离大于2米。(5)开挖非热管道沟槽的边缘与埋地电缆沟槽边缘之间的距离大于0.5米。2.外电防护做到：(1)对不符合4.1要求的，采取屏障遮拦保护网，并悬挂醒目的警告标志牌。(2)在外电架空线路附近，开挖沟槽时，必须与有关部门协商，采取加固措施。(3)当防护措施无法实现时，不得施工。要求采取停电、迁移外电线路或改工程位置。3.接地与防雷一般要求：（1）施工现场必须采用TN-S接零保护系统。接零保护TNT系统原理图的零线需过开关和保护系统。电气设备的金属外壳必须与专用保护零线相连。保护零线不得装设开关或熔断器。（2）人防、地下室等潮湿或条件恶劣的条件下的电气设备必须采用保护接零。（3）施工现场的电力系统采用三相五线制。保护零线单独敷设，不作它用。重复接地线应与保护零线相连接。保护零
