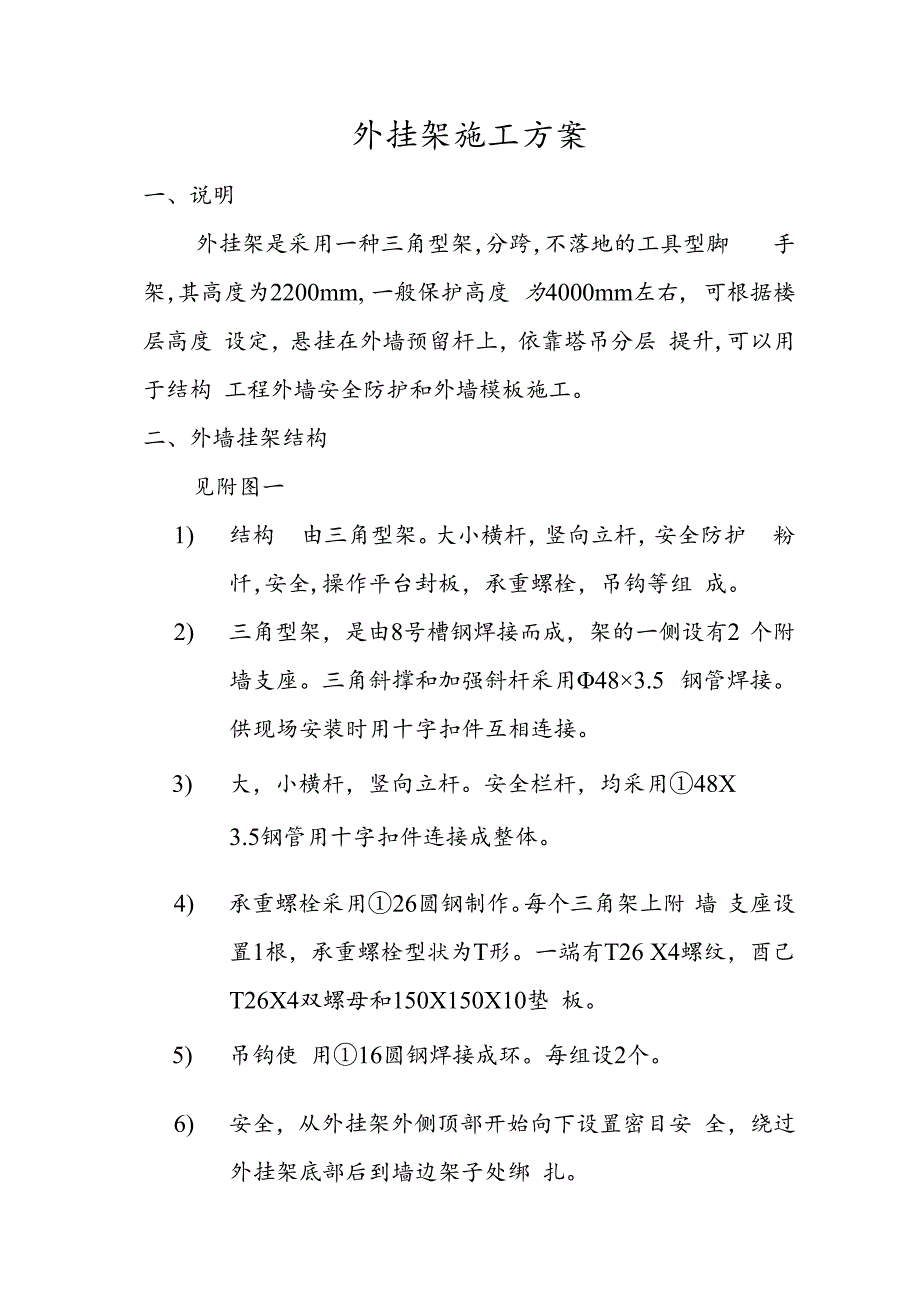

1、外挂架施工方案一、说明外挂架是采用一种三角型架，分跨，不落地的工具型脚 手架，其高度为2200mm, 一般保护高度 为4000mm左右, 可根据楼层高度 设定，悬挂在外墙预留杆上，依靠塔吊分层 提升,可以用于结构 工程外墙安全防护和外墙模板施工。二、外墙挂架结构见附图一1) 结构 由三角型架。大小横杆，竖向立杆，安全防护 粉忏，安全,操作平台封板，承重螺栓，吊钩等组 成。2) 三角型架，是由8号槽钢焊接而成，架的一侧设有2 个附墙支座。三角斜撑和加强斜杆采用483.5 钢管焊接。供现场安装时用十字扣件互相连接。3) 大，小横杆，竖向立杆。安全栏杆，均采用48X3.5钢管用十字扣件连接成整体。4

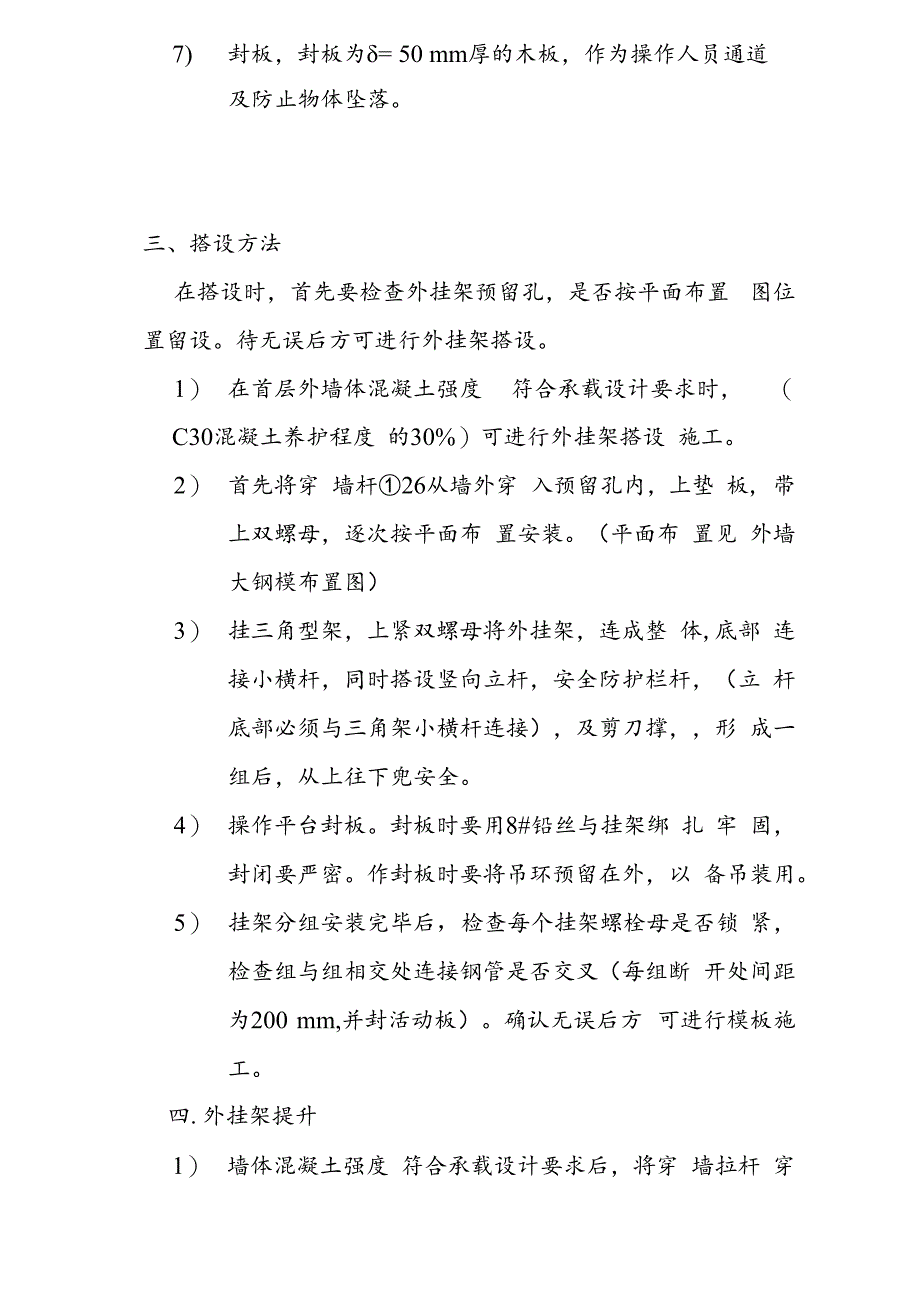

2、) 承重螺栓采用26圆钢制作。每个三角架上附 墙 支座设置1根，承重螺栓型状为T形。一端有T26 X4螺纹，酉己T26X4双螺母和150X150X10垫 板。5) 吊钩使 用16圆钢焊接成环。每组设2个。6) 安全，从外挂架外侧顶部开始向下设置密目安 全，绕过外挂架底部后到墙边架子处绑 扎。7) 封板，封板为= 50 mm厚的木板，作为操作人员通道及防止物体坠落。三、搭设方法在搭设时，首先要检查外挂架预留孔，是否按平面布置 图位置留设。待无误后方可进行外挂架搭设。1） 在首层外墙体混凝土强度 符合承载设计要求时， （C30混凝土养护程度 的30%）可进行外挂架搭设 施工。2） 首先将穿 墙杆2
3、6从墙外穿 入预留孔内，上垫 板, 带上双螺母，逐次按平面布 置安装。（平面布 置见 外墙大钢模布置图）3） 挂三角型架，上紧双螺母将外挂架，连成整 体,底部 连接小横杆，同时搭设竖向立杆，安全防护栏杆，（立 杆底部必须与三角架小横杆连接），及剪刀撑，形 成一组后，从上往下兜安全。4） 操作平台封板。封板时要用8#铅丝与挂架绑 扎 牢 固，封闭要严密。作封板时要将吊环预留在外，以 备吊装用。5） 挂架分组安装完毕后，检查每个挂架螺栓母是否锁 紧，检查组与组相交处连接钢管是否交叉（每组断 开处间距为200 mm,并封活动板）。确认无误后方 可进行模板施工。四.外挂架提升1） 墙体混凝土强度 符合

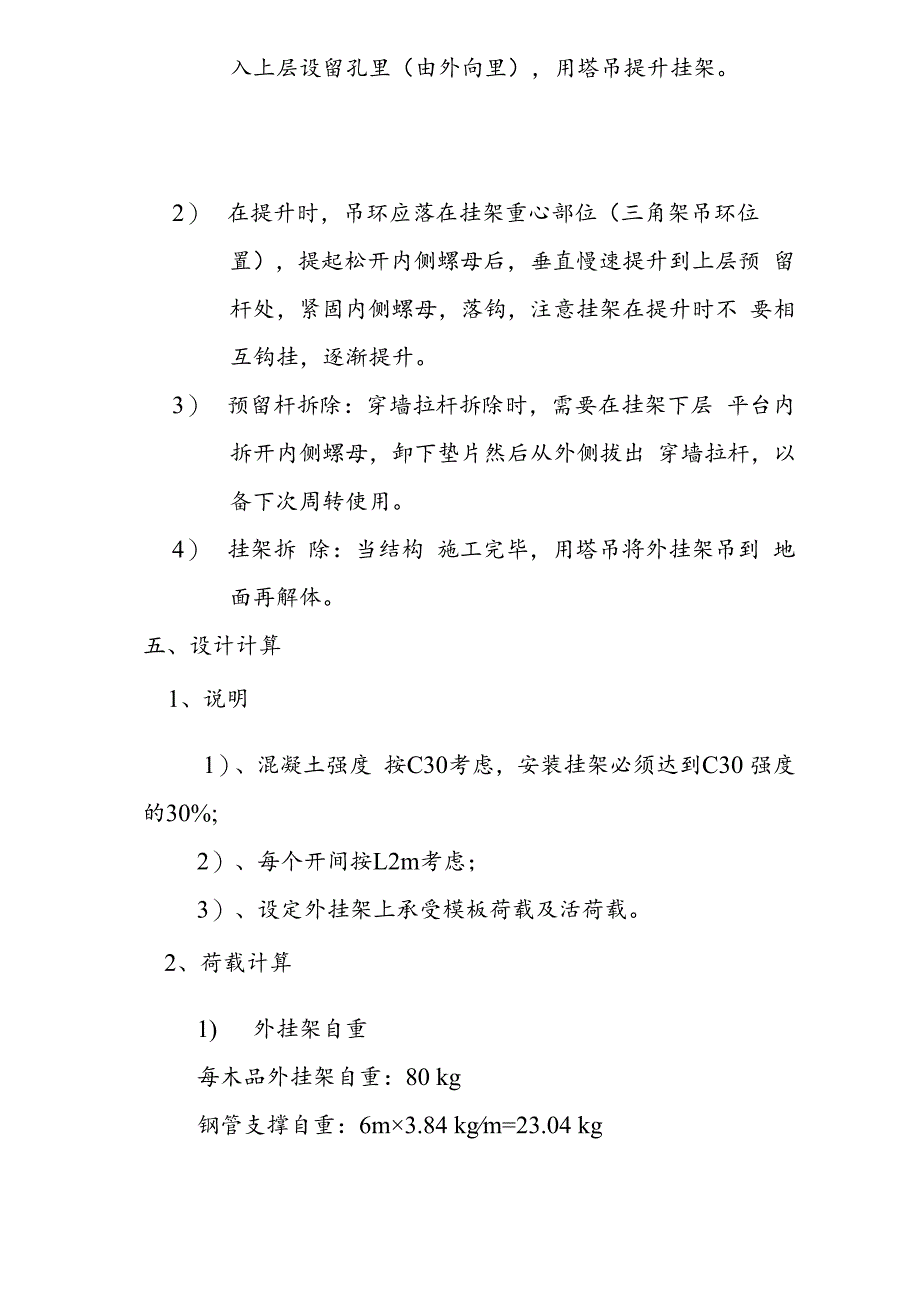

4、承载设计要求后，将穿 墙拉杆 穿 入上层设留孔里（由外向里），用塔吊提升挂架。2） 在提升时，吊环应落在挂架重心部位（三角架吊环位 置），提起松开内侧螺母后，垂直慢速提升到上层预 留杆处，紧固内侧螺母，落钩，注意挂架在提升时不 要相互钩挂，逐渐提升。3） 预留杆拆除：穿墙拉杆拆除时，需要在挂架下层 平台内拆开内侧螺母，卸下垫片然后从外侧拔出 穿墙拉杆，以备下次周转使用。4） 挂架拆 除：当结构 施工完毕，用塔吊将外挂架吊到 地面再解体。五、设计计算1、说明1）、混凝土强度 按C30考虑，安装挂架必须达到C30 强度的30%;2）、每个开间按L2m考虑；3）、设定外挂架上承受模板荷载及活荷载。2
5、、荷载计算1) 外挂架自重每木品外挂架自重：80 kg钢管支撑自重：6m3.84 kgm=23.04 kg扣件自重:1.25 kg 4=5.0跳板自重： 50 kgm2 1.2 1.3m=78.000 kg合重:8023.04+78.00= 186.04 kg186.04 1.4=260.456 kg2) 模板荷载126 kgm2 1.2 2.75=415.80 kg 1.4=582.12 kg3) 施工荷载250 kgm2 X 1.2 1.3=390.00 kg3、内力计算1、 内力简图(详见图)模板荷载为集中荷载F=580.12 kg=5.82KN操作平台上荷载按均布荷载计算,此时单位面积
6、上的荷载为：2604.56+3900/(L2 X L3)=4.17KN m2 化为节点荷载:F2=4.17 X L2 义 1.3/2=3.25 KN2)内力计算杆件内力这里不作计算,只计算支座反力Rav=Fi+F2=90.7 KNRAH=(F2 X 1,32+F2 1.3)/2=2.11 KNRBH=RAHNllKN3)抗拉计算C30混凝土抗拉强度 标准值为2.0N MM2 .混凝土 养护强度 按达到标准值的15%计算:2Xl.5%=0.3NT=0.3 150 150 10-3=6.75 KN安全系 数:K=mRAH=6752.11=32 满足使用要求.4)抗压验算C30混凝土抗压强度 标准为
7、20.0N mm2 ,混凝土养护强 度 按达到标准值的15%计算为：20.015%=3N/mm2 N=3 250 28 3.14/2 10 2.97 KN 安全系数:K=NRav=32.979.07=3.63满足使用要求.5)螺栓抗拉验算3#钢抗拉强度 设计值为190Nmm2 ,螺栓为26T=190143.14 l-3=oo 83KN安全系 数:K=T/RAM=IoO832.11=47.78满足使用要求.6、螺杆抗剪验算3#钢抗剪强度 设计值为IloN/mm2,螺栓为26 T=110 1/(4 X 3.14X26 X 26 X 10-3)=58.37KN安全系 数:K=T/RAV=58.37/
8、907=6.44满足使用要求。7、连接螺栓抗剪验算M16标准螺栓为HPR 235普通螺栓,其抗剪强度为Fvb =130Nmm2 ,则T=l 30 3.14 r2 n=130 3.14 82 6=156.8KN安全系 数 K=T/RAV=I568/907=173 满足要求。六、施工注意事项A.在外墙模板施工时。严格按外挂架平面布 置图和标 高预留图孔布置外挂架，预先将预留套管与模板固 定，以备处挂架施工用。B. 施工时如遇5级风不得提升。C.吊装就位要平稳、准确、不碰撞、不兜挂。D.在吊装时必须使用大卡环，不允许使用吊钩。E.吊装人员要相对固定，施工时必须有技术安全书面交底书。F、经常检查穿 墙
9、拉忏，安全,外架吊具是否损坏。松动必须及时更换。G、模板施工时，待模板调整 完毕后，斜支撑不得受力于外 挂架H、挂架安装时混凝土养护强度不得低于标准值的15% （按 C30计算）施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工 作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝 并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许 私自用火，严禁酒后操作。5、穿拖鞋
10、、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机 具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时, 必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易 燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必 须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再 作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以 及不适于高空作业的人员，不得从事高空作业。
