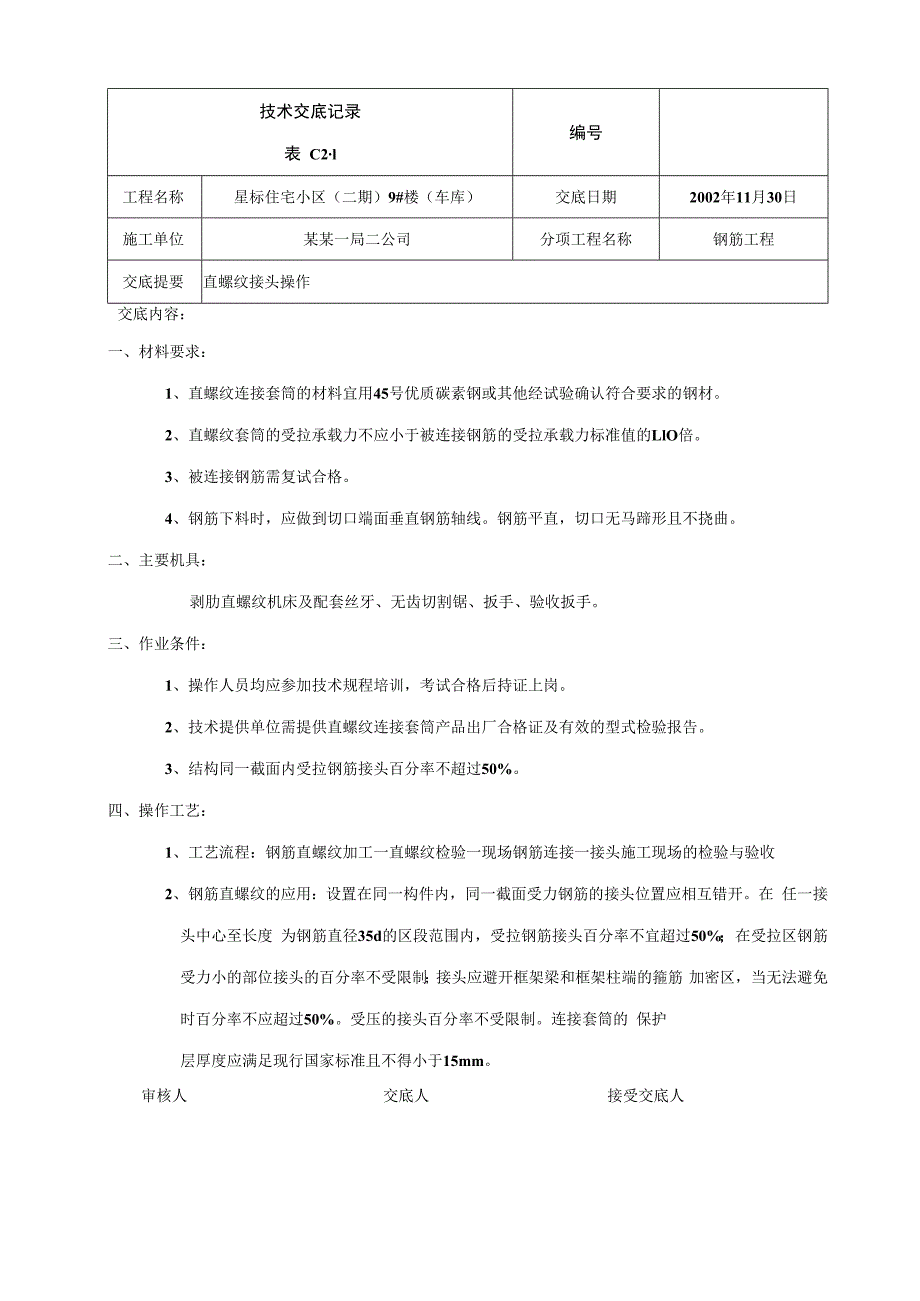

1、技术交底记录表 C2l编号工程名称星标住宅小区（二期）9#楼（车库）交底日期2002年11月30日施工单位某某一局二公司分项工程名称钢筋工程交底提要直螺纹接头操作交底内容：一、材料要求：1、直螺纹连接套筒的材料宜用45号优质碳素钢或其他经试验确认符合要求的钢材。2、直螺纹套筒的受拉承载力不应小于被连接钢筋的受拉承载力标准值的LlO倍。3、被连接钢筋需复试合格。4、钢筋下料时，应做到切口端面垂直钢筋轴线。钢筋平直，切口无马蹄形且不挠曲。二、主要机具：剥肋直螺纹机床及配套丝牙、无齿切割锯、扳手、验收扳手。三、作业条件：1、操作人员均应参加技术规程培训，考试合格后持证上岗。2、技术提供单位需提供直螺
2、纹连接套筒产品出厂合格证及有效的型式检验报告。3、结构同一截面内受拉钢筋接头百分率不超过50%。四、操作工艺：1、工艺流程：钢筋直螺纹加工一直螺纹检验一现场钢筋连接一接头施工现场的检验与验收2、钢筋直螺纹的应用：设置在同一构件内，同一截面受力钢筋的接头位置应相互错开。在 任一接头中心至长度 为钢筋直径35d的区段范围内，受拉钢筋接头百分率不宜超过50%； 在受拉区钢筋受力小的部位接头的百分率不受限制；接头应避开框架梁和框架柱端的箍筋 加密区，当无法避免时百分率不应超过50%。受压的接头百分率不受限制。连接套筒的 保护层厚度应满足现行国家标准且不得小于15mm。审核人交底人接受交底人2.当做分项

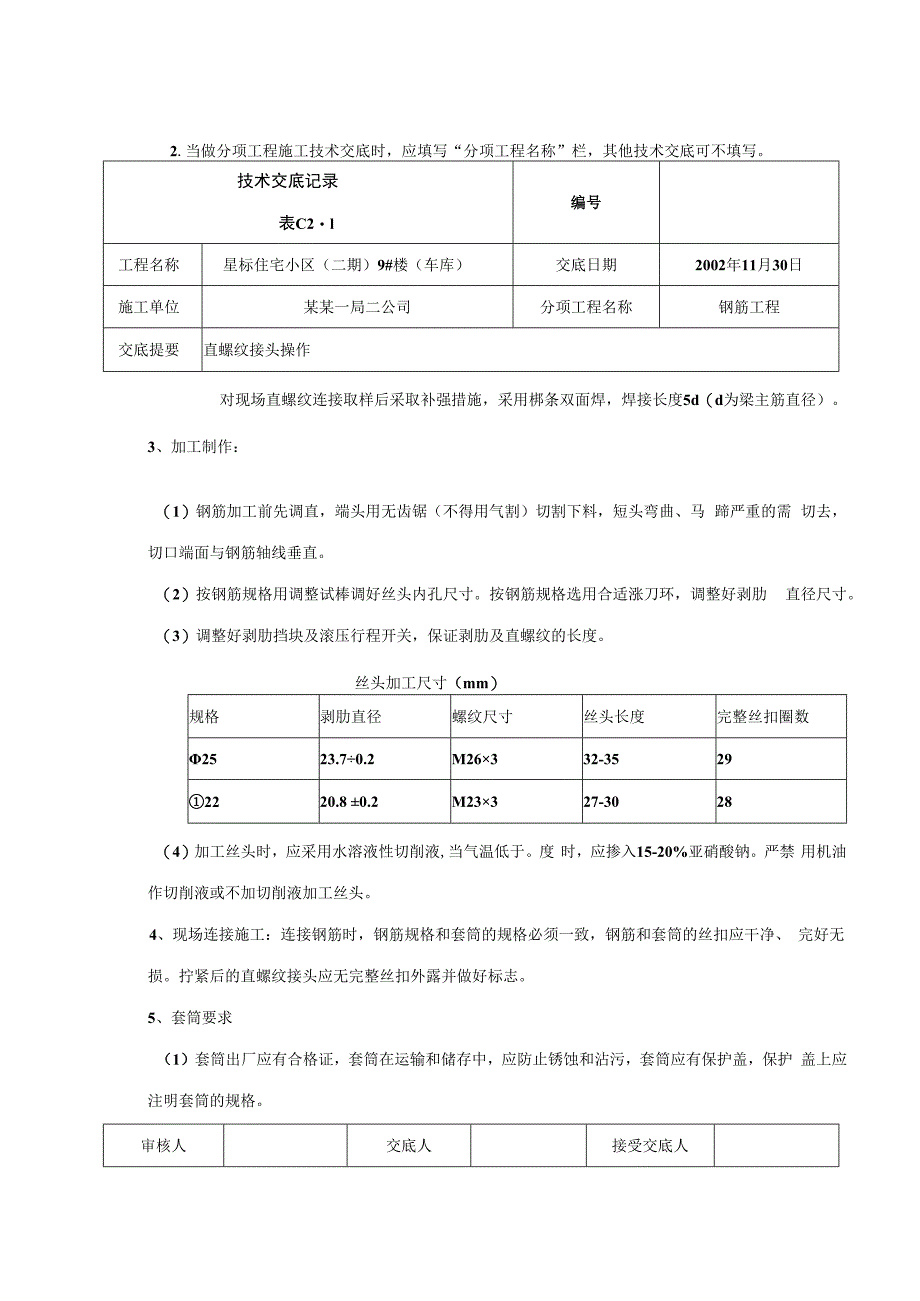

3、工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2l编号工程名称星标住宅小区（二期）9#楼（车库）交底日期2002年11月30日施工单位某某一局二公司分项工程名称钢筋工程交底提要直螺纹接头操作对现场直螺纹连接取样后采取补强措施，采用梆条双面焊，焊接长度5d（d为梁主筋直径）。3、加工制作：（1）钢筋加工前先调直，端头用无齿锯（不得用气割）切割下料，短头弯曲、马 蹄严重的需 切去，切口端面与钢筋轴线垂直。（2）按钢筋规格用调整试棒调好丝头内孔尺寸。按钢筋规格选用合适涨刀环，调整好剥肋 直径尺寸。（3）调整好剥肋挡块及滚压行程开关，保证剥肋及直螺纹的长度。丝头加
4、工尺寸（mm）规格剥肋直径螺纹尺寸丝头长度完整丝扣圈数2523.70.2M26332-35292220.8 0.2M23327-3028（4）加工丝头时，应采用水溶液性切削液,当气温低于。度 时，应掺入15-20%亚硝酸钠。严禁 用机油作切削液或不加切削液加工丝头。4、现场连接施工：连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、 完好无损。拧紧后的直螺纹接头应无完整丝扣外露并做好标志。5、套筒要求（1）套筒出厂应有合格证，套筒在运输和储存中，应防止锈蚀和沾污，套筒应有保护盖，保护 盖上应注明套筒的规格。审核人交底人接受交底人2.当做分项工程施工技术交底时，应填写“分项工程名

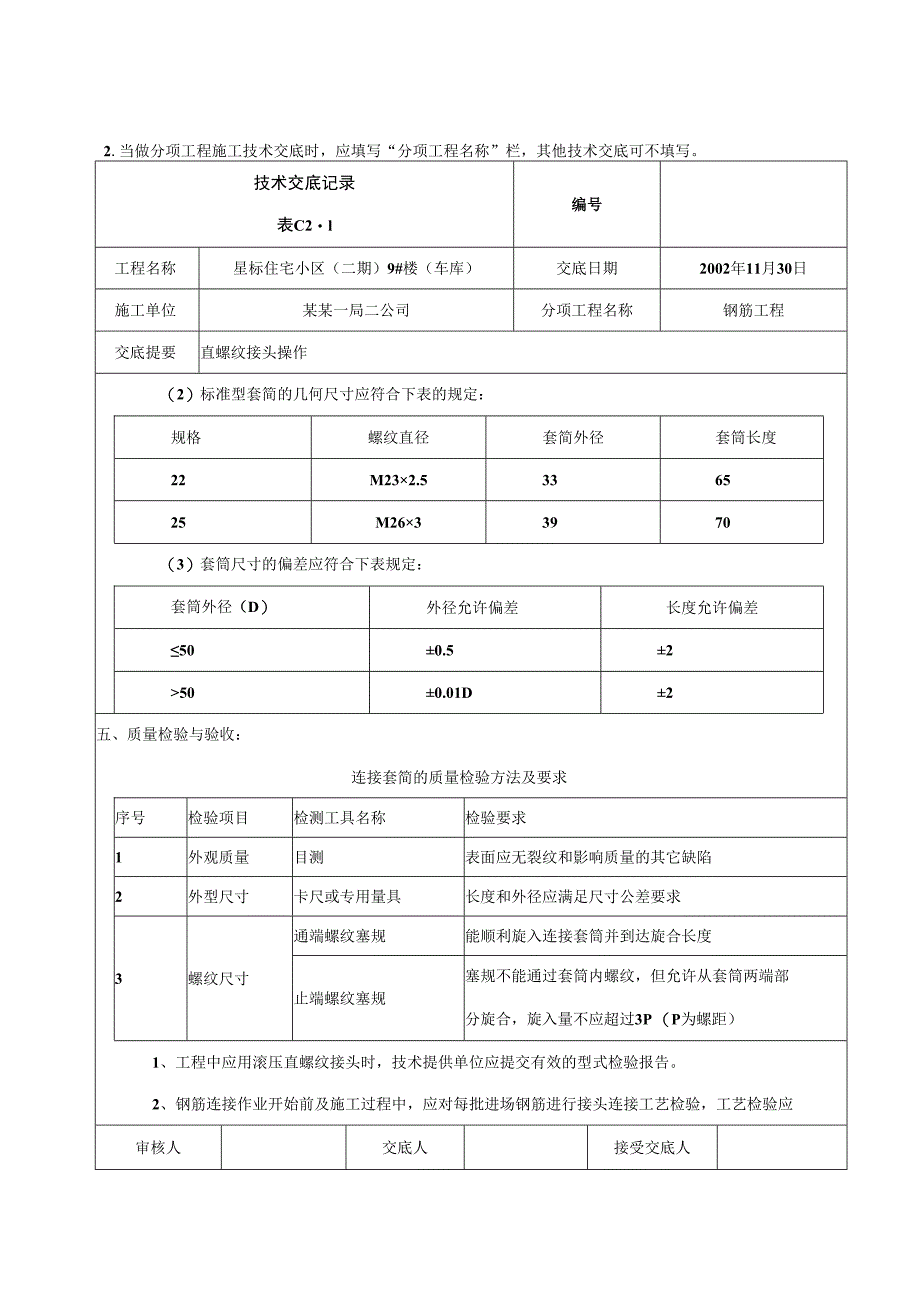

5、称”栏，其他技术交底可不填写。技术交底记录表C2l编号工程名称星标住宅小区（二期）9#楼（车库）交底日期2002年11月30日施工单位某某一局二公司分项工程名称钢筋工程交底提要直螺纹接头操作（2）标准型套简的几何尺寸应符合下表的规定：规格螺纹直径套简外径套筒长度22M232.5336525M2633970（3）套筒尺寸的偏差应符合下表规定：套筒外径（D）外径允许偏差长度允许偏差500.52500.01D2五、质量检验与验收：连接套简的质量检验方法及要求序号检验项目检测工具名称检验要求1外观质量目测表面应无裂纹和影响质量的其它缺陷2外型尺寸卡尺或专用量具长度和外径应满足尺寸公差要求3螺纹尺寸通端
6、螺纹塞规能顺利旋入连接套筒并到达旋合长度止端螺纹塞规塞规不能通过套筒内螺纹，但允许从套筒两端部分旋合，旋入量不应超过3P （P为螺距）1、工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。2、钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验，工艺检验应审核人交底人接受交底人2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号施工单位某某一局二公司分项工程名称钢筋工程工程名称星标住宅小区（二期）9#楼（车库）交底日期2002年11月30日交底提要直螺纹接头操作符合下列要求:每种规格钢筋的接头试件不应小于三
7、根。接头试件的钢筋母材应进行抗拉强度试验。三根接头试件的抗拉强度均不小于该级别钢筋抗拉强度的标准值，同时尚应不小于0.9 倍钢筋母材的实际抗拉强度，计算钢筋实际抗拉强度时，应采用钢筋的实际横截面面积。3、滚压直螺纹接头的现场检验按验收批进行，同一施工条件下采用同一批材料的同等级、同型 式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。4、随机抽取同规格接头数的10%进行外观质量检查，钢筋与套筒规格应一致，接头无完整丝 扣外露。六、成品保护：1、对加工好并检验合格的直螺纹应加以保护，在其端头加带保护帽或用套筒拧紧，保护丝扣 的完整性不被破坏。2、钢筋应按规格分类
8、在指定地点码放整齐。3、在连接时多余的套筒和拧下来的保护帽要随时装入袋中，不能损坏，以便重复使用。七、安全注意事项：1、无齿锯、直螺纹加工机床要有防护措施，电源线从地下通过，必须配备漏电开关。2、切割钢筋前要清除附近易燃物，以防火星溅落引起火灾。3、在吊装钢筋半成品料时，一定要捆绑牢固，避免钢筋在吊运过程中掉下，出现意外事故。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对 考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并
9、正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任 制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用 火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度, 尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保 护地线，所有电动机具和线缆必须定期检查,
10、保证绝缘良好，使用电动机具时应穿绝缘鞋, 戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须 随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带 消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相 应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特 种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
