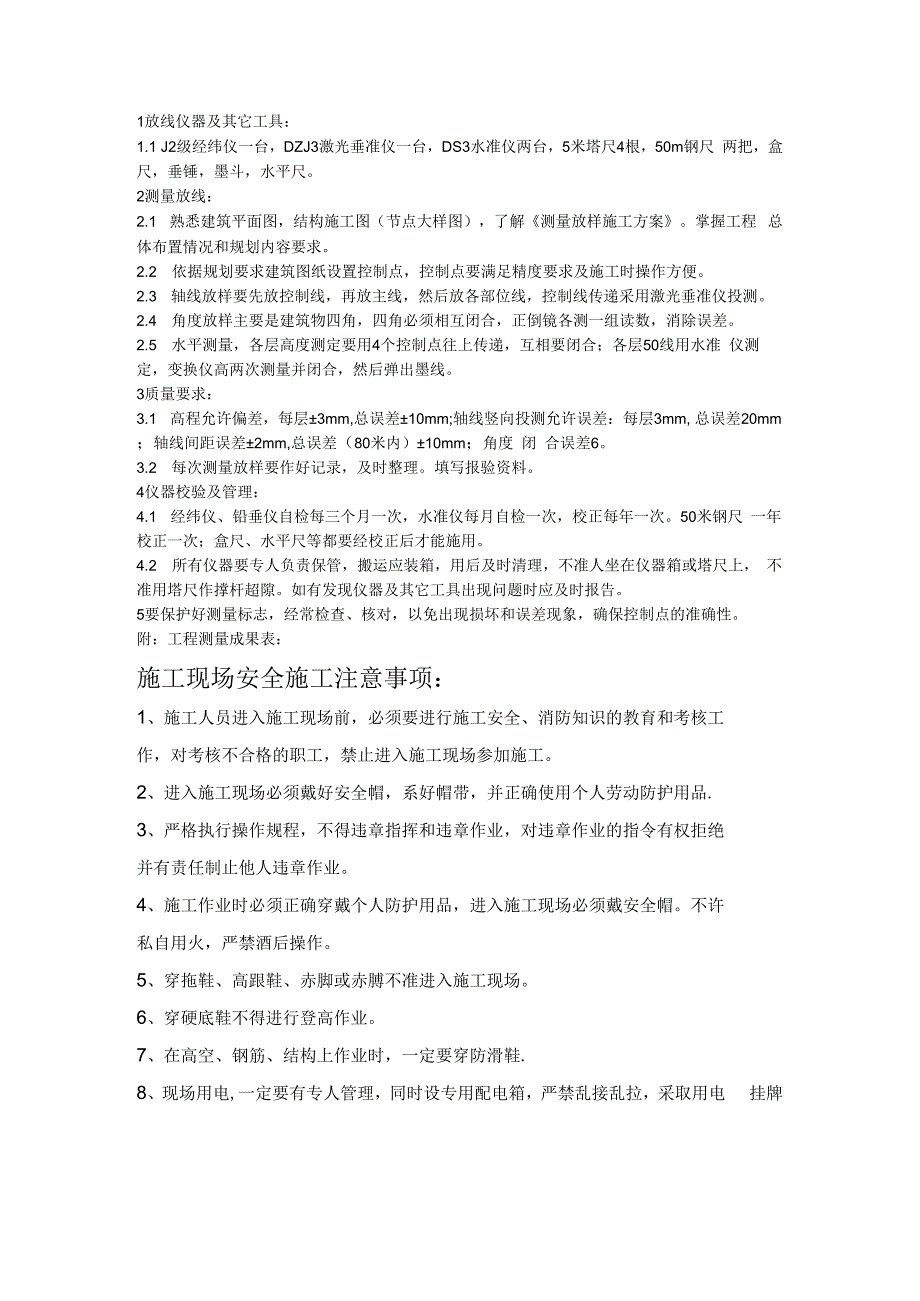

1、1放线仪器及其它工具：1.1 J2级经纬仪一台，DZJ3激光垂准仪一台，DS3水准仪两台，5米塔尺4根，50m钢尺 两把，盒尺，垂锤，墨斗，水平尺。2测量放线：2.1 熟悉建筑平面图，结构施工图（节点大样图），了解测量放样施工方案。掌握工程 总体布置情况和规划内容要求。2.2 依据规划要求建筑图纸设置控制点，控制点要满足精度要求及施工时操作方便。2.3 轴线放样要先放控制线，再放主线，然后放各部位线，控制线传递采用激光垂准仪投测。2.4 角度放样主要是建筑物四角，四角必须相互闭合，正倒镜各测一组读数，消除误差。2.5 水平测量，各层高度测定要用4个控制点往上传递，互相要闭合；各层50线用水准
2、仪测定，变换仪高两次测量并闭合，然后弹出墨线。3质量要求：3.1 高程允许偏差，每层3mm,总误差10mm;轴线竖向投测允许误差：每层3mm, 总误差20mm；轴线间距误差2mm,总误差（80米内）10mm；角度 闭 合误差6。3.2 每次测量放样要作好记录，及时整理。填写报验资料。4仪器校验及管理：4.1 经纬仪、铅垂仪自检每三个月一次，水准仪每月自检一次，校正每年一次。50米钢尺 一年校正一次；盒尺、水平尺等都要经校正后才能施用。4.2 所有仪器要专人负责保管，搬运应装箱，用后及时清理，不准人坐在仪器箱或塔尺上， 不准用塔尺作撑杆超隙。如有发现仪器及其它工具出现问题时应及时报告。5要保护好
3、测量标志，经常检查、核对，以免出现损坏和误差现象，确保控制点的准确性。 附：工程测量成果表：施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上

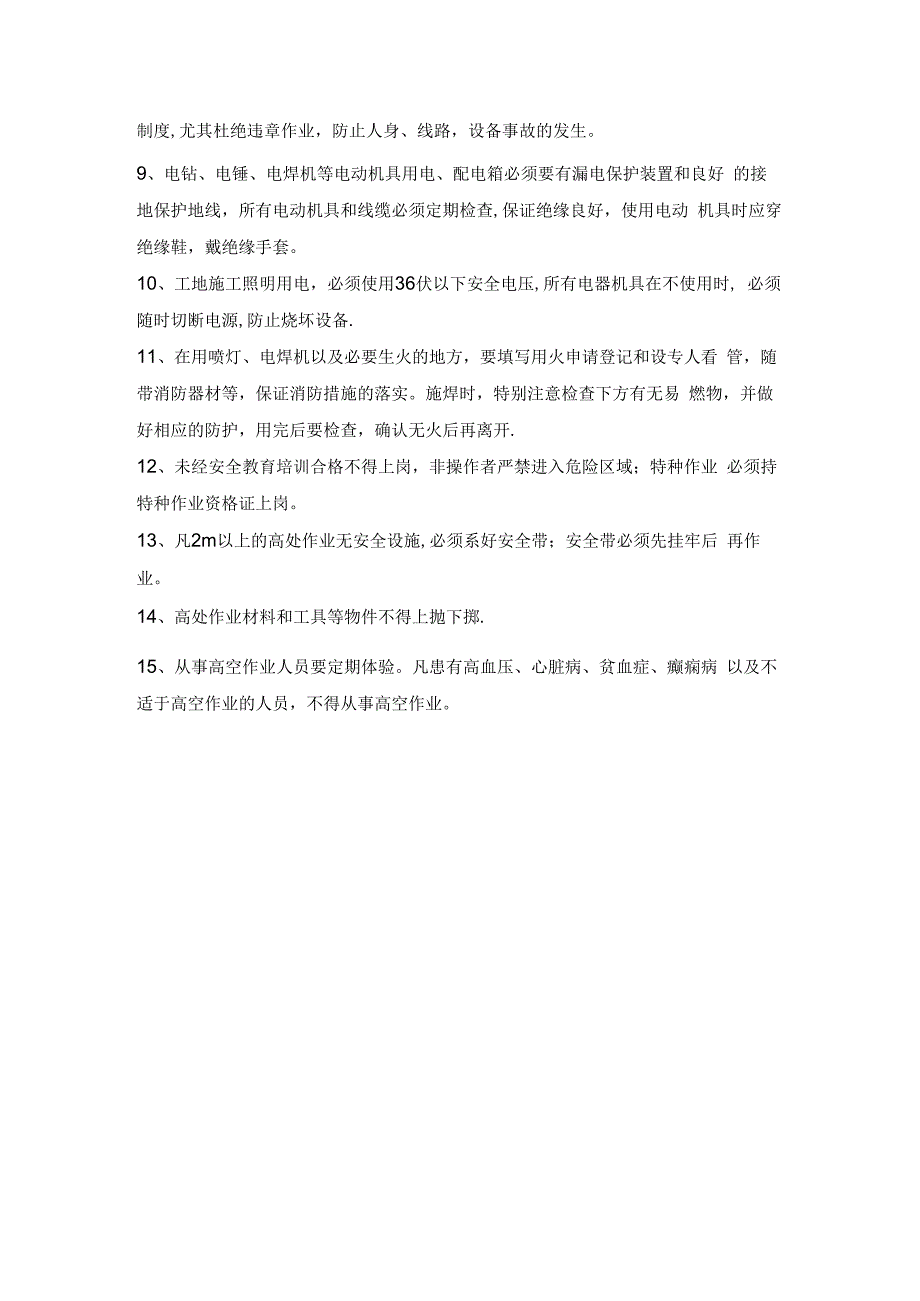

4、作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动 机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时, 必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易 燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业 必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后 再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病 以及不适于高空作业的人员，不得从事高空作业。
