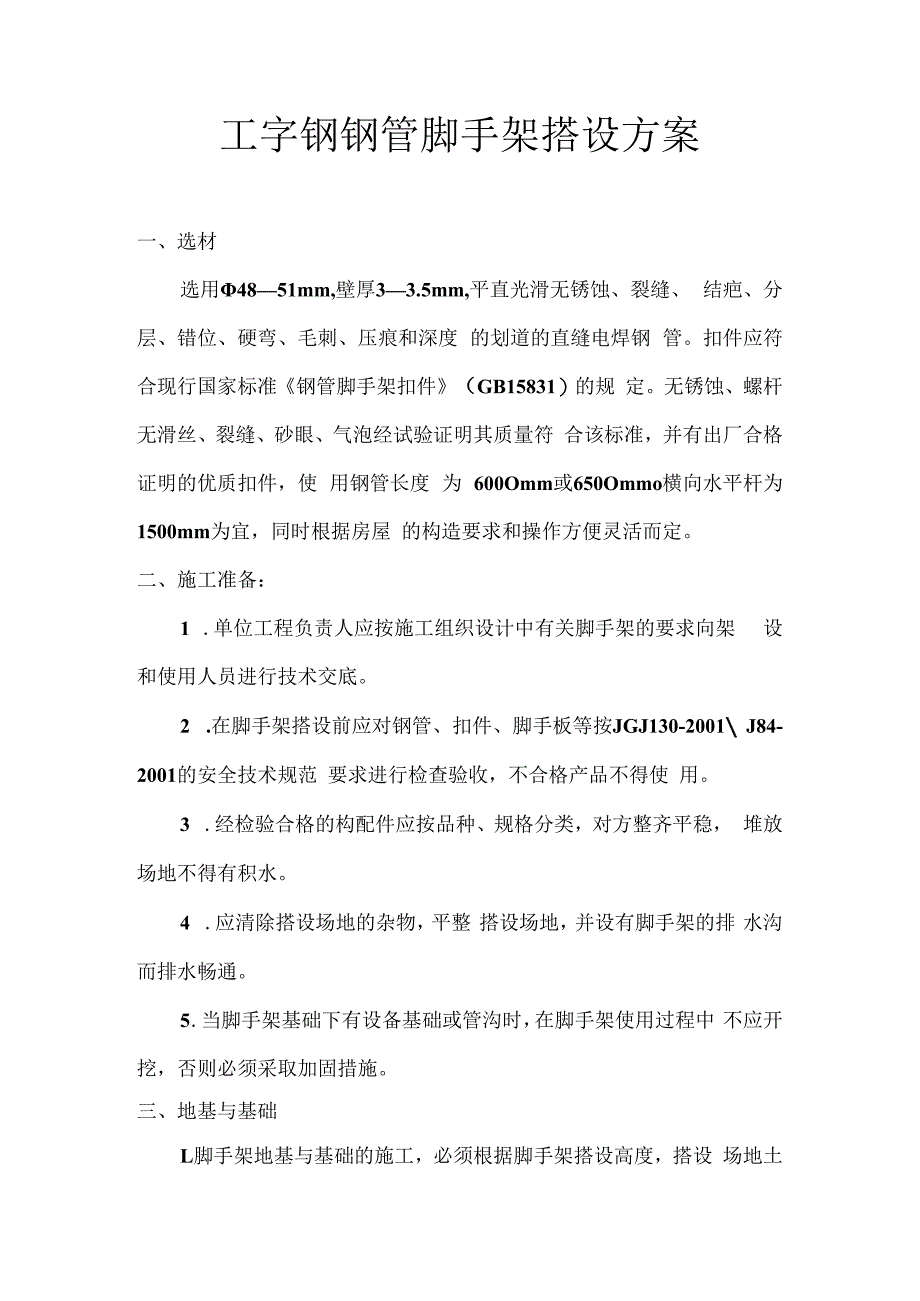

1、工字钢钢管脚手架搭设方案一、选材选用4851mm,壁厚33.5mm,平直光滑无锈蚀、裂缝、 结疤、分层、错位、硬弯、毛刺、压痕和深度 的划道的直缝电焊钢 管。扣件应符合现行国家标准钢管脚手架扣件（GB15831）的规 定。无锈蚀、螺杆无滑丝、裂缝、砂眼、气泡经试验证明其质量符 合该标准，并有出厂合格证明的优质扣件，使 用钢管长度 为 600Omm或650Ommo横向水平杆为1500mm为宜，同时根据房屋 的构造要求和操作方便灵活而定。二、施工准备：1 .单位工程负责人应按施工组织设计中有关脚手架的要求向架 设和使用人员进行技术交底。2 .在脚手架搭设前应对钢管、扣件、脚手板等按JGJ130-2

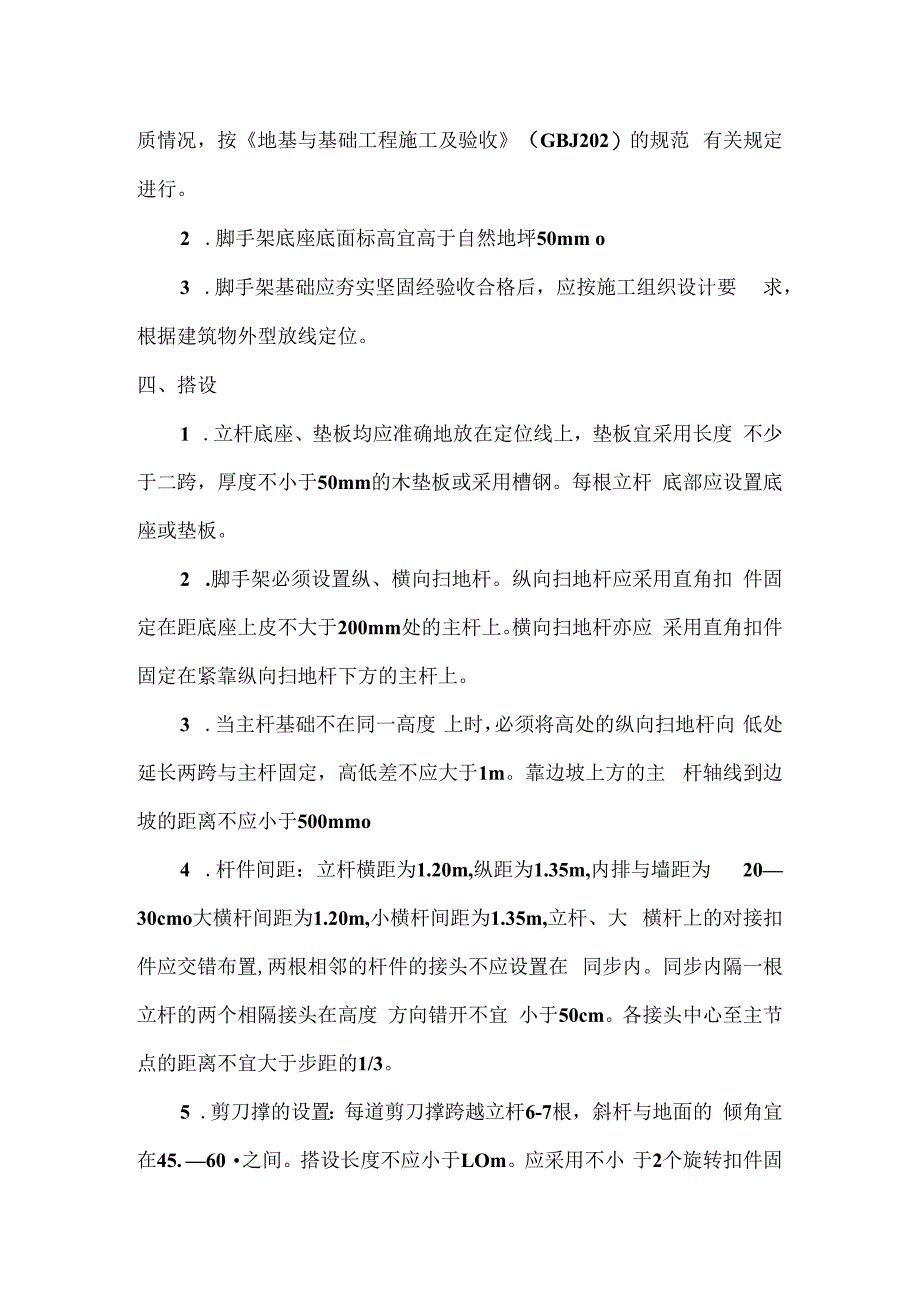

2、001 J84-2001的安全技术规范 要求进行检查验收，不合格产品不得使 用。3 .经检验合格的构配件应按品种、规格分类，对方整齐平稳， 堆放场地不得有积水。4 .应清除搭设场地的杂物，平整 搭设场地，并设有脚手架的排 水沟而排水畅通。5 .当脚手架基础下有设备基础或管沟时，在脚手架使用过程中 不应开挖，否则必须采取加固措施。三、地基与基础L脚手架地基与基础的施工，必须根据脚手架搭设高度，搭设 场地土质情况，按地基与基础工程施工及验收（GBJ202）的规范 有关规定进行。2 .脚手架底座底面标高宜高于自然地坪50mm o3 .脚手架基础应夯实坚固经验收合格后，应按施工组织设计要 求，根据建筑
3、物外型放线定位。四、搭设1 .立杆底座、垫板均应准确地放在定位线上，垫板宜采用长度 不少于二跨，厚度不小于50mm的木垫板或采用槽钢。每根立杆 底部应设置底座或垫板。2 .脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣 件固定在距底座上皮不大于200mm处的主杆上。横向扫地杆亦应 采用直角扣件固定在紧靠纵向扫地杆下方的主杆上。3 .当主杆基础不在同一高度 上时，必须将高处的纵向扫地杆向 低处延长两跨与主杆固定，高低差不应大于1m。靠边坡上方的主 杆轴线到边坡的距离不应小于500mmo4 .杆件间距：立杆横距为1.20m,纵距为1.35m,内排与墙距为 2030cmo大横杆间距为1.20m

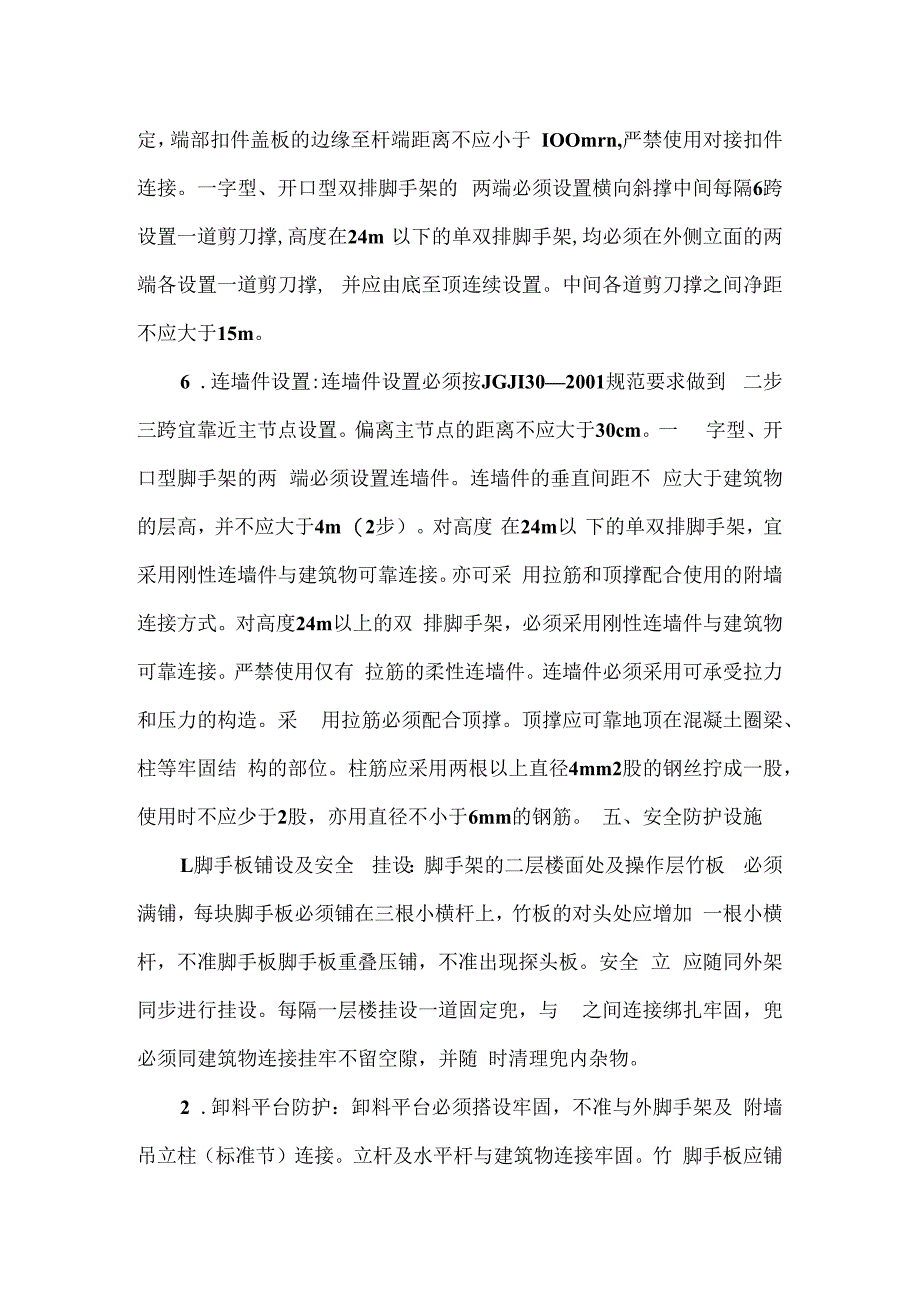

4、,小横杆间距为1.35m,立杆、大 横杆上的对接扣件应交错布置,两根相邻的杆件的接头不应设置在 同步内。同步内隔一根立杆的两个相隔接头在高度 方向错开不宜 小于50cm。各接头中心至主节点的距离不宜大于步距的1/3。5 .剪刀撑的设置：每道剪刀撑跨越立杆6-7根，斜杆与地面的 倾角宜在45. 60之间。搭设长度不应小于LOm。应采用不小 于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于 IOOmrn,严禁使用对接扣件连接。一字型、开口型双排脚手架的 两端必须设置横向斜撑中间每隔6跨设置一道剪刀撑,高度在24m 以下的单双排脚手架,均必须在外侧立面的两端各设置一道剪刀撑, 并应由底至顶连
5、续设置。中间各道剪刀撑之间净距不应大于15m。6 .连墙件设置:连墙件设置必须按JGJI302001规范要求做到 二步三跨宜靠近主节点设置。偏离主节点的距离不应大于30cm。一 字型、开口型脚手架的两 端必须设置连墙件。连墙件的垂直间距不 应大于建筑物的层高，并不应大于4m （2步）。对高度 在24m以 下的单双排脚手架，宜采用刚性连墙件与建筑物可靠连接。亦可采 用拉筋和顶撑配合使用的附墙连接方式。对高度24m以上的双 排脚手架，必须采用刚性连墙件与建筑物可靠连接。严禁使用仅有 拉筋的柔性连墙件。连墙件必须采用可承受拉力和压力的构造。采 用拉筋必须配合顶撑。顶撑应可靠地顶在混凝土圈梁、柱等牢固
6、结 构的部位。柱筋应采用两根以上直径4mm2股的钢丝拧成一股， 使用时不应少于2股，亦用直径不小于6mm的钢筋。 五、安全防护设施L脚手板铺设及安全 挂设：脚手架的二层楼面处及操作层竹板 必须满铺，每块脚手板必须铺在三根小横杆上，竹板的对头处应增加 一根小横杆，不准脚手板脚手板重叠压铺，不准出现探头板。安全 立 应随同外架同步进行挂设。每隔一层楼挂设一道固定兜，与 之间连接绑扎牢固，兜 必须同建筑物连接挂牢不留空隙，并随 时清理兜内杂物。2 .卸料平台防护：卸料平台必须搭设牢固，不准与外脚手架及 附墙吊立柱（标准节）连接。立杆及水平杆与建筑物连接牢固。竹 脚手板应铺在四根小横杆上，两头并绑扎牢
7、固。不准留有空隙。 卸料台两侧应搭设二道防护栏杆并用竹片或绿色密目 绑扎牢 固。平台口处必须设有活动安全门，并做到随手关门，不准有门不 关视无门。3 .“四口、临边”防护：预留洞口、楼梯口、电梯井口、通道口 采用钢管、竹板、钢筋焊接 片，按洞口的尺寸大小进行固定封闭牢 固。主要通道口应搭设双层防砸棚，凡无外脚手架的楼面边屋面边, 分层施工的楼梯与楼段边，阳台边必须搭设双层防护栏并用密目安 全 封闭牢固,严禁在洞口临边对方建筑材料及建筑垃圾以防物体 坠落伤人。4 .现场的安全防护设施及脚手架，建筑物上安全防护杆件、警示 牌，安全宣传标语、横幅等设施。未经许可不准任意拆除或挪动、 破坏，每天应跟踪
8、检查，如发现安全隐患应立即整 改。在落实整 改 过程中应定人、定时、定措施，落实督促到位。将事故隐患消灭在 萌芽状态之中。钢管脚手架拆除方案为了确保安全生产，文明施工，成品保护及卫生整 洁。在拆除 外脚手架前，必须做好班前安全活动记录。应全面检查脚手架的扣 件连接，连墙件，支撑系统等是否符合构造要求。应根据检查结 果补充完善施工组织设计中的拆 除顺序和措施。经主管部门批准后 方可实施。并应有单位工程负责人进行拆除安全技术交底，清除脚 手架上及安全立、兜 杂物及地面上的障碍物，并在拆 除的区域及 部位设安全防护警戒线，派专人负责看管，严禁他人进入警戒线内， 以防物体坠落伤人。1 .拆 除作业必须
9、由上而下逐曾层进行。严禁上、下同时作业。 在拆除前，首先必须将原有的连墙杆更换到门、窗洞的部位，每隔 一层楼重新加固牢靠后，经项目部有关人员及专职安全员检查认可 后方能进行拆除。2 .上脚手架拆除时，操作人员必须穿保滑鞋，正确戴好安全 帽。危险部位必须系 好安全带，严禁高空抛物。3 .连墙件必须随脚手架逐层拆除。严禁先将连墙件整层或数 层拆除后再拆脚手架。分段拆除高差不应大于2步。如高差大 于2步，应增设连墙件加固。4 .当脚手架拆至下部最后一根长立杆的高度约6.5m时，应先 在适当位置搭设临时抛撑加固后，再拆除连墙件。5 .当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端 必须设置连墙件
10、。连墙件的垂直间距不应大于建筑物的层高，并不 应大于4m （2步），一字型、开口型双排脚手架的两 端均必须设置 横向斜撑，中间宜每隔6跨设置一道横向斜撑。6 .外架所拆除的杆件采用绳索顺杆子下放。按指定的地点堆 放整齐，待转场进行除锈上漆保养。扣件清洗上油安全 将杂物清 理干净每10床叠整齐捆好，带下道现场使用。7 .拆除时，必须尊章守法，严禁违章指挥，严禁违章操作，严 禁违反劳动纪律，严禁乱抛乱掷，违者发生安全事故，由当事人自 负，情节严重者送交司法部门处理。某某中生建工总承包公七星南湖花园项目部202*年8月14日七星南湖花园14#17#楼外 脚 手 架 拆 除 方编制: 审核：某某中生建
11、工总承包公司七星南湖花园项目部年八月一十四日施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工 作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝 并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许 私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定
12、要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电 挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好 的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动 机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时, 必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看 管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易 燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业 必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后 再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病 以及不适于高空作业的人员，不得从事高空作业。
