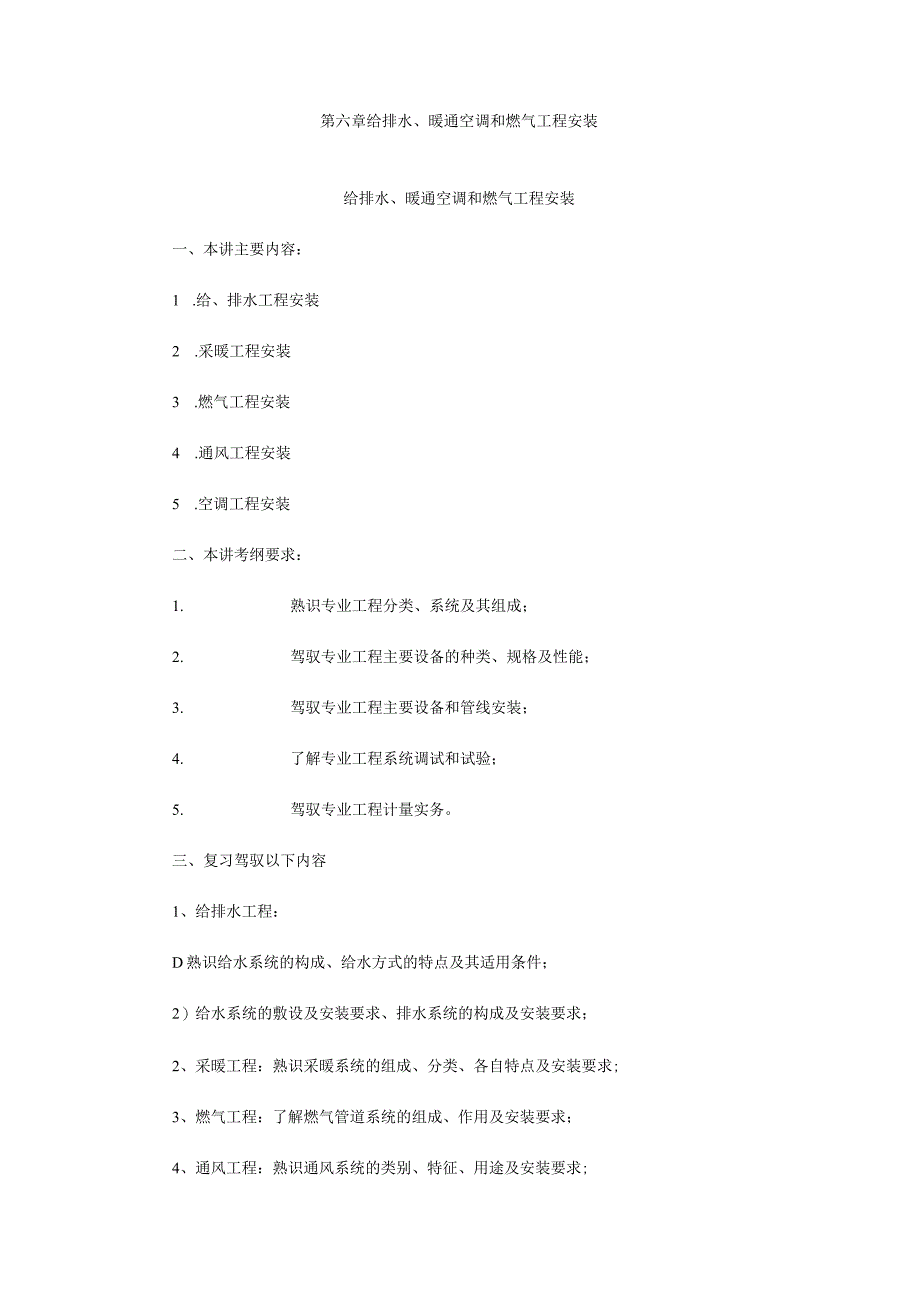

1、第六章给排水、暖通空调和燃气工程安装给排水、暖通空调和燃气工程安装一、本讲主要内容：1 .给、排水工程安装2 .采暖工程安装3 .燃气工程安装4 .通风工程安装5 .空调工程安装二、本讲考纲要求：1. 熟识专业工程分类、系统及其组成；2. 驾驭专业工程主要设备的种类、规格及性能；3. 驾驭专业工程主要设备和管线安装；4. 了解专业工程系统调试和试验；5. 驾驭专业工程计量实务。三、复习驾驭以下内容1、给排水工程：D熟识给水系统的构成、给水方式的特点及其适用条件；2）给水系统的敷设及安装要求、排水系统的构成及安装要求；2、采暖工程：熟识采暖系统的组成、分类、各自特点及安装要求;3、燃气工程：了解

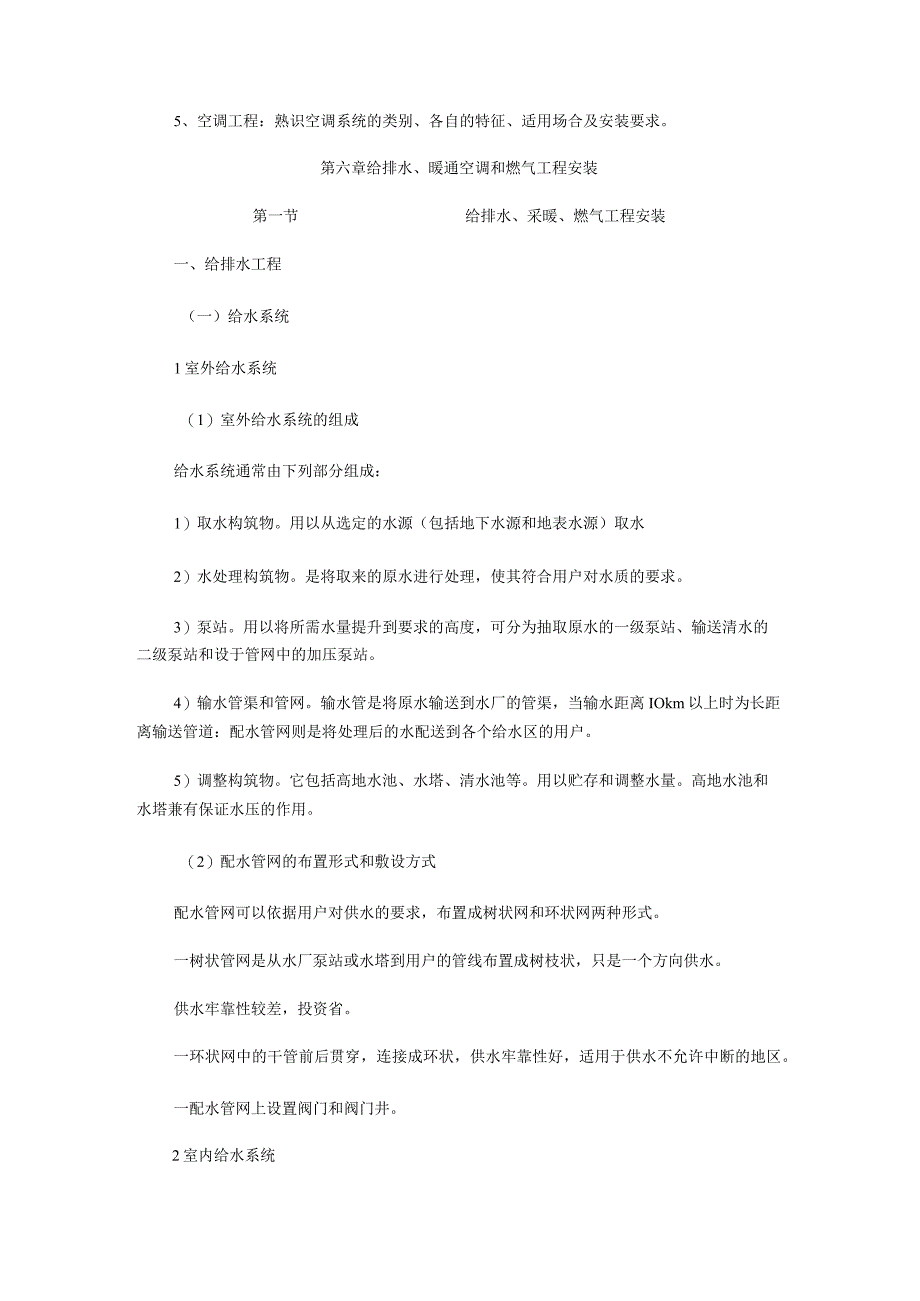

2、燃气管道系统的组成、作用及安装要求；4、通风工程：熟识通风系统的类别、特征、用途及安装要求;5、空调工程：熟识空调系统的类别、各自的特征、适用场合及安装要求。第六章给排水、暖通空调和燃气工程安装第一节给排水、采暖、燃气工程安装一、给排水工程（一）给水系统1室外给水系统（1）室外给水系统的组成给水系统通常由下列部分组成：1）取水构筑物。用以从选定的水源（包括地下水源和地表水源）取水2）水处理构筑物。是将取来的原水进行处理，使其符合用户对水质的要求。3）泵站。用以将所需水量提升到要求的高度，可分为抽取原水的一级泵站、输送清水的二级泵站和设于管网中的加压泵站。4）输水管渠和管网。输水管是将原水输送到

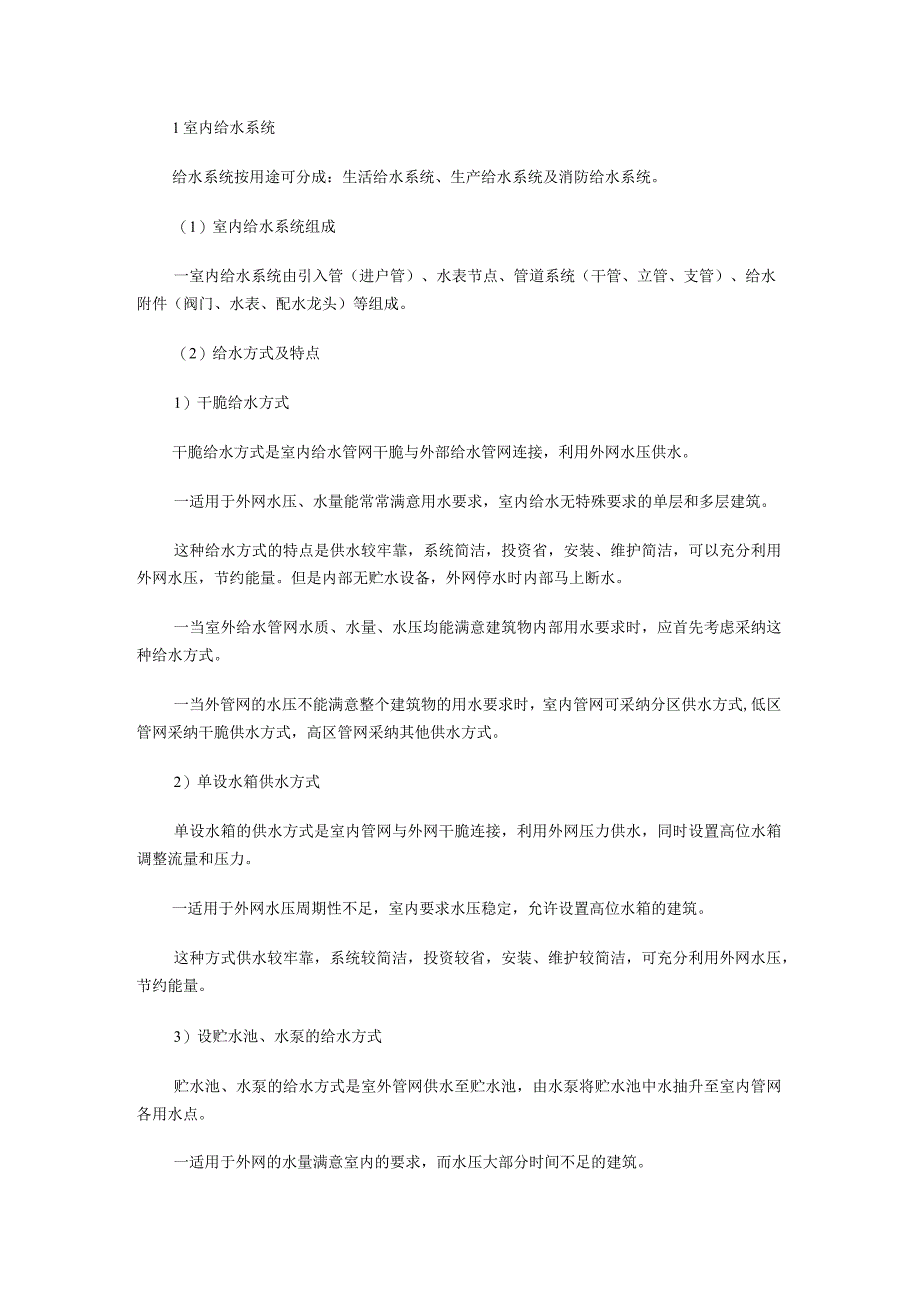

3、水厂的管渠，当输水距离IOkm以上时为长距离输送管道：配水管网则是将处理后的水配送到各个给水区的用户。5）调整构筑物。它包括高地水池、水塔、清水池等。用以贮存和调整水量。高地水池和水塔兼有保证水压的作用。（2）配水管网的布置形式和敷设方式配水管网可以依据用户对供水的要求，布置成树状网和环状网两种形式。一树状管网是从水厂泵站或水塔到用户的管线布置成树枝状，只是一个方向供水。供水牢靠性较差，投资省。一环状网中的干管前后贯穿，连接成环状，供水牢靠性好，适用于供水不允许中断的地区。一配水管网上设置阀门和阀门井。2室内给水系统1室内给水系统给水系统按用途可分成：生活给水系统、生产给水系统及消防给水系统。
4、（1）室内给水系统组成一室内给水系统由引入管（进户管）、水表节点、管道系统（干管、立管、支管）、给水附件（阀门、水表、配水龙头）等组成。（2）给水方式及特点1）干脆给水方式干脆给水方式是室内给水管网干脆与外部给水管网连接，利用外网水压供水。一适用于外网水压、水量能常常满意用水要求，室内给水无特殊要求的单层和多层建筑。这种给水方式的特点是供水较牢靠，系统简洁，投资省，安装、维护简洁，可以充分利用外网水压，节约能量。但是内部无贮水设备，外网停水时内部马上断水。一当室外给水管网水质、水量、水压均能满意建筑物内部用水要求时，应首先考虑采纳这种给水方式。一当外管网的水压不能满意整个建筑物的用水要求时，室
5、内管网可采纳分区供水方式,低区管网采纳干脆供水方式，高区管网采纳其他供水方式。2）单设水箱供水方式单设水箱的供水方式是室内管网与外网干脆连接，利用外网压力供水，同时设置高位水箱调整流量和压力。一适用于外网水压周期性不足，室内要求水压稳定，允许设置高位水箱的建筑。这种方式供水较牢靠，系统较简洁，投资较省，安装、维护较简洁，可充分利用外网水压，节约能量。3）设贮水池、水泵的给水方式贮水池、水泵的给水方式是室外管网供水至贮水池，由水泵将贮水池中水抽升至室内管网各用水点。一适用于外网的水量满意室内的要求，而水压大部分时间不足的建筑。当室内一天用水量匀称时，可以选择恒速水泵；当用水量不匀称时，宜采纳变频
6、调速泵，使水泵在高效工况下运行。（留意水泵的选择）4）设水泵、水箱的给水方式水泵、水箱的给水方式是水泵自贮水池抽水加压，利用高位水箱调整流量，在外网水压高时也可以干脆供水。一适用于外网水压常常或间断不足，允许设置高位水箱的建筑。设置的水箱贮备肯定水量，停水停电时可以延时供水，供水牢靠，可以充分利用外网水压，节约能量。安装、维护较麻烦，投资较大；有水泵振动和噪声干扰；需设高位水箱,增加结构荷载。5）竖向分区给水方式对于层数较多的建筑物，当室外给水管网水压不能满意室内用水时，可将其竖向分区。各区采纳的给水方式有：低区干脆给水、低区设贮水池、水泵、水箱的供水方式一安装维护较麻烦，投资较大，有水泵振动
7、、噪声干扰。分区并联给水方式分区设置水箱和水泵，水泵集中布置（一般设在地下室内）。一适用于允许分区设置水箱的各类高层建筑，广泛采纳。并联干脆给水方式分区设置变速水泵或多台并联水泵，从贮水池中抽水。依据用水的水量或水压，调整水泵转速或运行台数。一适用于各种类型的高层建筑。这种给水方式供水较牢靠，设备布置集中，便于维护管理，不占用建筑上层运用面积,能量消耗较少。水泵型号、数量较多，投资较高，需设置水泵限制调整装置。气压水罐并联给水方式各区均采纳水泵自贮水池抽水加压，利用气压水罐调整水压和限制水泵运行。一适用于不宜设置高位水箱的建筑。气压水罐给水方式的优点是水质卫生条件好，给水压力可以在肯定范围内调
8、整。分区串联给水方式分区设置水箱和水泵，水泵分散布置，自下区水箱抽水供上区运用。一适用于允许分区设置水箱和水泵的高层建筑（如高层工业建筑）。分区水箱减压给水方式分区设置水箱，水泵统一加压，利用水箱减压，上区供下区用水。一适用于允许分区设置水箱，电力供应足够，电价较低的各类高层建筑。分区减压阀减压给水方式水泵统加压，仅在顶层设置水箱，下区供水利用减压阀减压。一适用于电力供应足够，电价较低的各类高层建筑。（3）给水管网的布置方式给水系统按给水管网的敷设方式不同，可以布置成下行上给式、上行下给式和环状供水式三种管网方式。其主要优缺点如下表所示名特征及运用范围水平配水干管敷设在底层（明装、埋设或沟敷）
9、或地下室天花板下。居住建筑、公共建筑和工业建筑，在利用外网水压干脆供水时多采纳这种方式。设有高位水箱的居住，公共建筑，机械设备或地下管线较多的工业厂房多采纳这种方式。给式_高层建筑，大型公共建筑和工艺要求不间断供水的工业建筑常T采纳这种方式，消防管网有时也要求环状式。6. 室内给水系统安装（1）各种管材的规格、性能和连接钢管建筑给水常用的钢管有低压流体输送用镀锌焊接钢管和无缝钢管。镀锌焊接钢管采纳螺纹连接。无缝钢管承压实力较高一般采纳焊接。给水塑料管给水硬聚氯乙烯管（UPVC）,输送水的温度不超过45。一UPVC管一般采纳承插连接，其中承插粘接适用于管外径2（1160mm；橡胶圈连接适用于管外
10、径263mm；与金属管配件、阀门等的连接采纳螺纹或法兰连接。UPVC管螺纹连接时，宜采纳聚四氟乙烯生料带作为密封填充物，不宜运用厚白漆、麻丝。一给水聚丙烯管（PP管），适用于系统工作压力不大于0.6MPa,工作温度不大于70C。给水聚丙烯管采纳热熔承插连接。与金属管配件连接时，运用带金属嵌件的聚丙烯管件作为过渡，该管件与聚丙烯管采纳热熔承插连接，与金属管配件采纳螺纹连接。给水铸铁管一多用于DN275三的给水管道中，尤其适用于埋地铺设。其他管材复合管是金属与塑料管混合型材料，有铝塑复合管和钢塑复合管两类。适用于输送自来水、生活热水。(2)室内给水管道安装室内给水管道的敷设有明装或暗装两种形式。一
11、给水管道的安装依次应按：引入管、水平干管、立管安装、水平支管安装，亦即按给水的水流方向安装。7. 引入管的敷设。室内给水管网供水应依据建筑物的供水平安要求设计成环状管网、枝状管网或贯穿枝状管网，同时引入管应实行相应的措施。引入管应有不小于0.003的坡度，坡向室外给水管网。每条引入管上应装设阀门和水表、止回阀。当生活和消防共用给水系统，且只有一条引入管时，应绕水表旁设旁通管，旁通管上设阀门。给水管道室内外界限划分：以引入管阀门为界，或以水表井为界，或以水表井为界或以建筑物外墙皮1.5m为界。2)干管安装。给水管与其它管道共架或同沟敷设时，给水管应敷设在排水管、冷冻水管上面或热水管、蒸汽管下面。
12、给水管与排水管平行埋设时管外壁的最小允许距离为0.5m,交叉埋设时为0.15m。给水管道穿过地下室外墙或构筑物墙壁时，应采纳防水套管。给水管道穿过承重墙或基础时，应预留洞口并留足沉降量，一般管顶上部净空不宜小于0.Inio3)立管、支管安装。一不应布置在遇水会引起燃烧、爆炸或损坏的设备上方。如配电室、配电设备、仪器仪表上方。一给水管道不得穿越设备基础、风道、烟道、橱窗、壁柜、木装修，不得穿过大便槽、小便槽等。给水立管可以敷设在管道井内。给水立管明装时宜布置在用水量大的卫生器具或设备旁边的墙角、墙边或立柱旁。一冷、热给水管上下并行安装时，热水管在冷水管的上面；垂直并行安装时，热水管在冷水管的左侧
13、。4）塑料管的安装。塑料管道一般宜明装，在管道可能受到碰撞的场所，宜暗装或实行爱护措施。一水箱的进出水管、排污管、自水箱至阀门间的管道不得采纳塑料管；一公共建筑、车间内塑料管长度大于20m时应设伸缩节。5）附件的设置常用的给水附件：水表、阀门、止回阀、减压阀等。水表。水表是计量装置。一住宅建筑应在配水管上和分户管上设置水表,安装螺翼式水表,表前与阀门应有810倍水表直径的直线管段，其他（旋翼式、容积活塞式等）水表的前后应有不小于30Onlnl的直线管段。一依据三表集中设在公共部位，尽量不进户的精神，分户水表宜设在户门外。一当分户水表必需设置在户内时，表外壳距墙表面不得大于30mm,表前后管段长
14、度大于300un时，其超出管段应煨弯沿墙敷设。阀门一管径小于等于50m111时，宜采纳闸阀或球阀；一管径大于50mm时，宜采纳闸阀或蝶阀；一在双向流淌和常常启闭管段上，宜采纳闸阀或蝶阀，不常常启闭而又需快速启闭的阀门，应采纳快开阀。一止回阀应装设在：相互连通的两条或两条以上的和室内连通的每条引入管；利用室外管网压力进水的水箱，其进水管和出水管合并为一条的出水管道；消防水泵接合器的引入管和水箱消防出水管；生产设备可能产生的水压高于室内给水管网水压的配水支管；水泵出水管和升压给水方式的水泵旁通管。一减压阀设置在要求阀后降低水压的部分。一用于给水分区的减压阀和用于消防系统的减压阀应采纳同时减静压和动
15、压的品种，如比例式减压阀。比例式减压阀的设置应符合以下要求：减压阀宜设置两组，其中一组备用：减压阀前后装设阀门和压力表；阀前应装设过滤器；消防给水减压阀后应装设泄水龙头，定期排水；不得绕过减压阀设旁通管；阀前后宜装设可曲挠橡胶接头。(3)管道防护及水压试验1)管道防腐。一管道防腐包括表面清理和喷刷涂料。表面清理一般分为除油、除锈和酸洗三种，施工中可以依据详细状况选择合理的处理方法。喷刷的涂料分为底漆和面漆两类，涂料一般采纳喷、刷、浸、洗等方法附着在金属表面上。2）管道防冻防结露其方法是对管道进行绝热，由绝热层和爱护层组成。常用的绝热层材料有聚氨酯、岩棉、毛毡等。爱护层可以用玻璃丝布包扎，薄金属板钏接等方法进行爱护。一管道的防冻防结露应在水压试验合格后进行。3）水压试验一给水管道安装完成确认无误后，必需进行系统的水压试验。一室内给水管道试验压力为工作压力的1.5倍,但是不得小于O.6Mpao一检验方法：低压流
