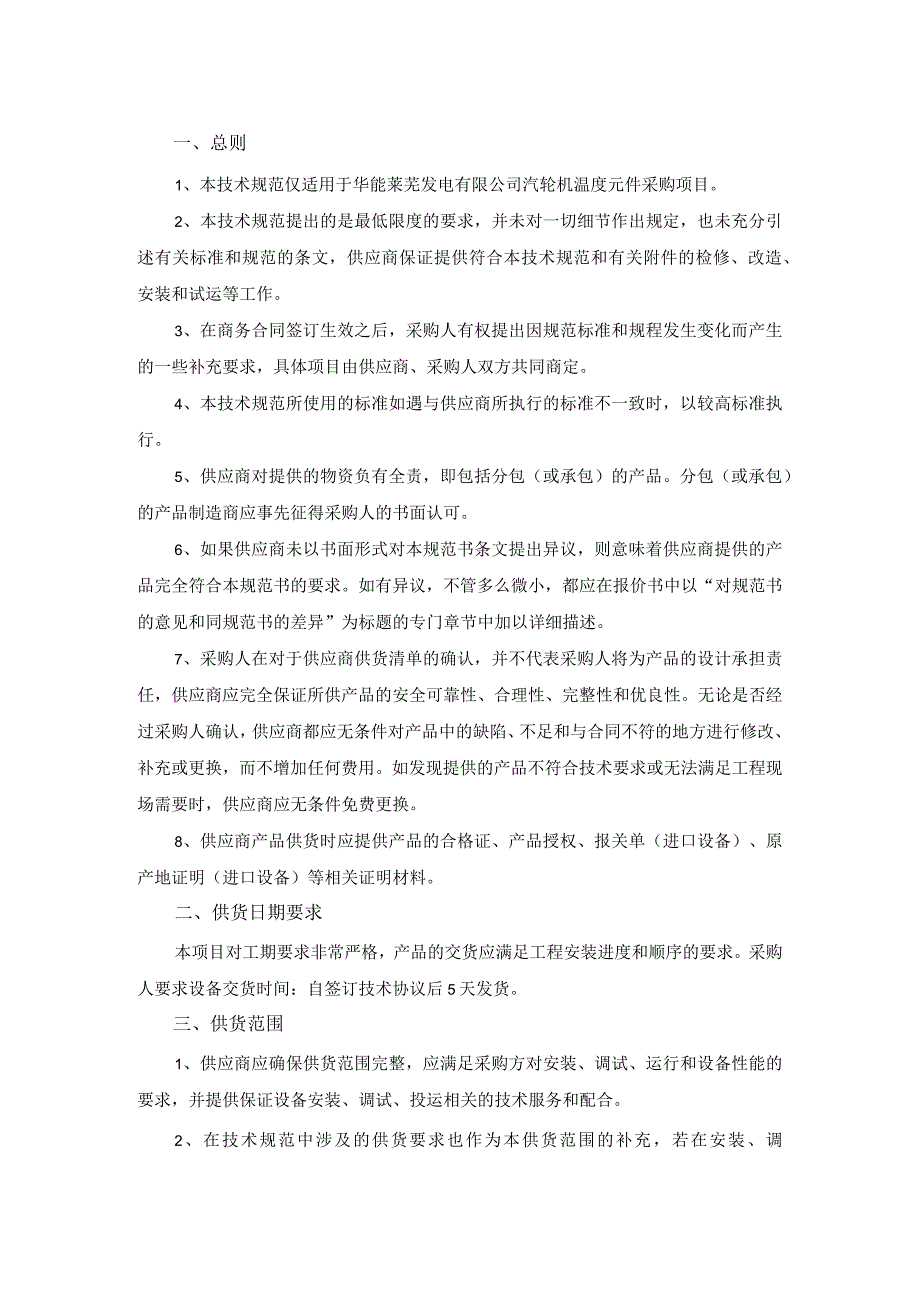

1、华能莱芜发电有限公司汽轮机温度元件技术规范书批准:审定:审核:编写:二。二三年四月汽轮机温度元件技术规范书一、总则1、本技术规范仅适用于华能莱芜发电有限公司汽轮机温度元件采购项目。2、本技术规范提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文，供应商保证提供符合本技术规范和有关附件的检修、改造、安装和试运等工作。3、在商务合同签订生效之后，采购人有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供应商、采购人双方共同商定。4、本技术规范所使用的标准如遇与供应商所执行的标准不一致时，以较高标准执行。5、供应商对提供的物资负有全责，即包括分包（或承包）
2、的产品。分包（或承包）的产品制造商应事先征得采购人的书面认可。6、如果供应商未以书面形式对本规范书条文提出异议，则意味着供应商提供的产品完全符合本规范书的要求。如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。7、采购人在对于供应商供货清单的确认，并不代表采购人将为产品的设计承担责任，供应商应完全保证所供产品的安全可靠性、合理性、完整性和优良性。无论是否经过采购人确认，供应商都应无条件对产品中的缺陷、不足和与合同不符的地方进行修改、补充或更换，而不增加任何费用。如发现提供的产品不符合技术要求或无法满足工程现场需要时，供应商应无条件免费更换

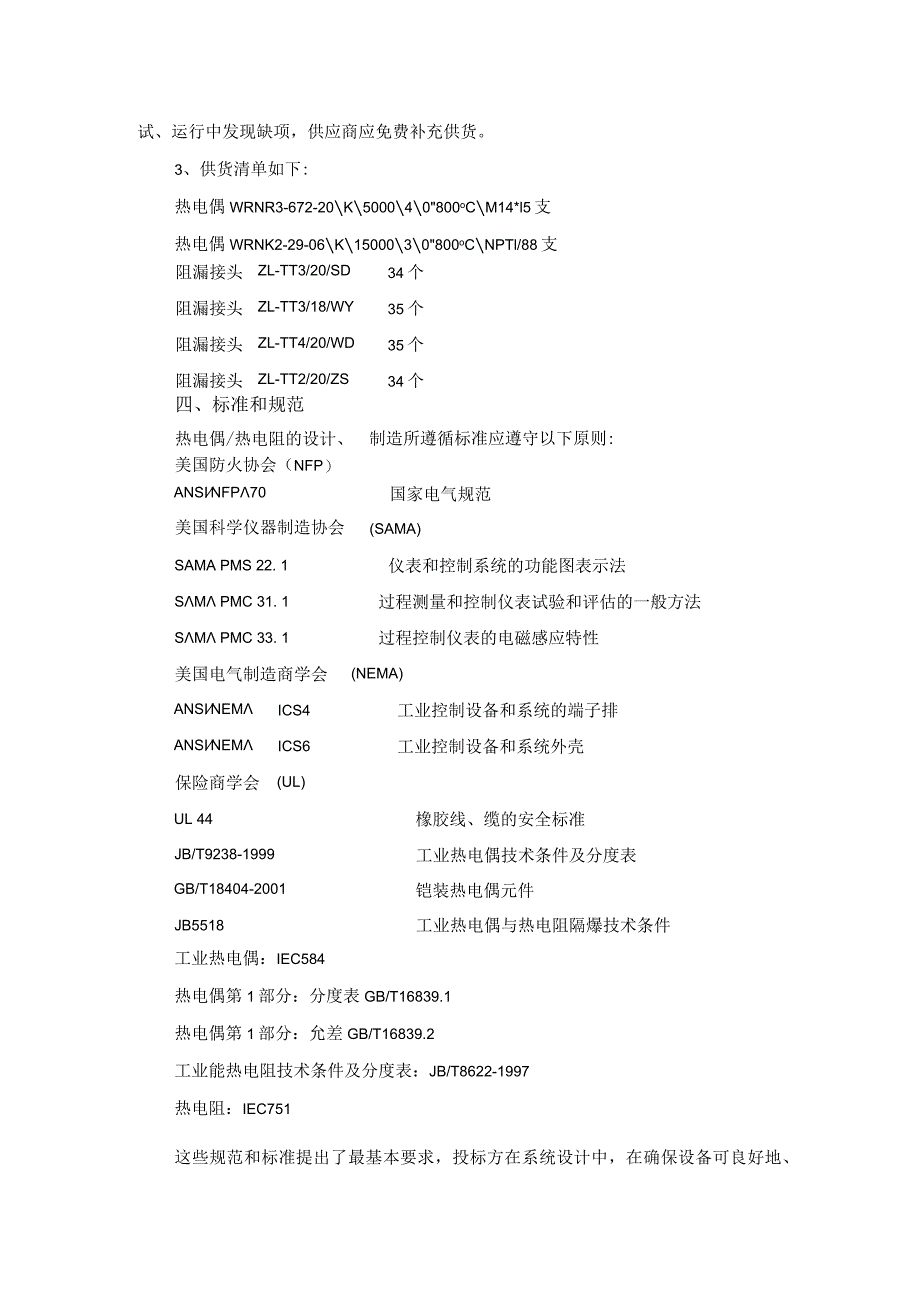

3、。8、供应商产品供货时应提供产品的合格证、产品授权、报关单（进口设备）、原产地证明（进口设备）等相关证明材料。二、供货日期要求本项目对工期要求非常严格，产品的交货应满足工程安装进度和顺序的要求。采购人要求设备交货时间：自签订技术协议后5天发货。三、供货范围1、供应商应确保供货范围完整，应满足采购方对安装、调试、运行和设备性能的要求，并提供保证设备安装、调试、投运相关的技术服务和配合。2、在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项，供应商应免费补充供货。3、供货清单如下:热电偶WRNR3-672-20K500040800oCM14*l5支热电偶WRNK2-2
4、9-06K1500030800oCNPTl/88支阻漏接头ZL-TT3/20/SD34个阻漏接头ZL-TT3/18/WY35个阻漏接头ZL-TT4/20/WD35个阻漏接头ZL-TT2/20/ZS34个四、标准和规范热电偶/热电阻的设计、制造所遵循标准应遵守以下原则:美国防火协会（NFP）ANSINFP70国家电气规范美国科学仪器制造协会(SAMA)SAMA PMS 22. 1仪表和控制系统的功能图表示法SM PMC 31. 1过程测量和控制仪表试验和评估的一般方法SM PMC 33. 1过程控制仪表的电磁感应特性美国电气制造商学会(NEMA)ANSINEMICS4工业控制设备和系统的端子排A
5、NSINEMICS6工业控制设备和系统外壳保险商学会(UL)UL 44橡胶线、缆的安全标准JB/T9238-1999工业热电偶技术条件及分度表GB/T18404-2001铠装热电偶元件JB5518工业热电偶与热电阻隔爆技术条件工业热电偶：IEC584热电偶第1部分：分度表GB/T16839.1热电偶第1部分：允差GB/T16839.2工业能热电阻技术条件及分度表：JB/T8622-1997热电阻：IEC751这些规范和标准提出了最基本要求，投标方在系统设计中，在确保设备可良好地、连续地在本规范所规定的条件下运行时，可超越这些标准，使用优于或更为经济的设计或材料。五、技术条件1、汽轮机缸温温度元
6、件为双支银铭银硅合金（K型），其绝缘层是高纯度、高温绝缘性能良好的电熔氧化镁粉，用GH3039双层复合壳体，直径6mm,长度为20米，采用冷拉拔循环工序制成铠装元件，并封焊工作端及密封尾端。热电偶为绝缘式，热电偶导线用颜色标识，热电偶接线盒由出线接头、高频瓷板、弹簧装置、旋式垫片等组成。接线盒材质为铝合金，并按照国际标准给予颜色，以便区分分度号。接线盒为防水式，防护等级为IP65。出线接头具有防震能力，端子应标明极性，端子排应能容纳2.5mm2延长线2、缸温元件配套原厂（上海汽轮机厂）穿缸组件，用于元件穿过每层缸体间的固定与密封；3、汽轮机轴承温度为上海汽轮机厂百万机组专用3点式温度传感器（即
7、一支元件，3路信号输出），中标方需提供原厂（上海汽轮机厂）质量认证函，或者上海汽轮机厂百万机组相同温度测点稳定运行3年以上的业绩4、汽轮机轴承温度需配套原厂（上海汽轮机厂）密封阻漏装置5、所有温度元件必须提供第三方（省级以上）材质分析及精度校验报告。六、质量保证1、卖方在投标文件中应对本企业执行的质量保证体系进行简要的介绍，对质量的保证措施进行必要的说明。2、卖方应在本合同生效后1个月内，向买方提供与本合同设备有关的监造、检验、性能验收试验标准。3、根据本合同文件，卖方应采取措施确保设备质量，产品交货时，提供相应的检测报告及认证函。4、卖方有责任将检查和试验资料按规定完整、及时提交给买方；对重要的检查与试验项目，应邀请买方派代表参加。七、设备包装和运输1、设备应按装箱单分类包装，采用包装箱封闭包装，包装箱外应有明显文字标记，并应符合包装储运图示标志。2、所有设备包装前应有防护措施，以防止在运输过程中和保管期间发生受潮、生锈、腐蚀及振动损坏，防止杂物等进入零部件内。3、凡是电子、电器和仪表设备必须严格包装，以确保在运输过程中和保管期间的安全，不发生损坏，并防止设备受潮和浸水。4、包装应能承受大批量搬运和装卸及长距离空、陆运输，保证设备安全抵达现场而无损坏或腐蚀。5、所有设备的包装应便于装卸、转运和现场安装。
