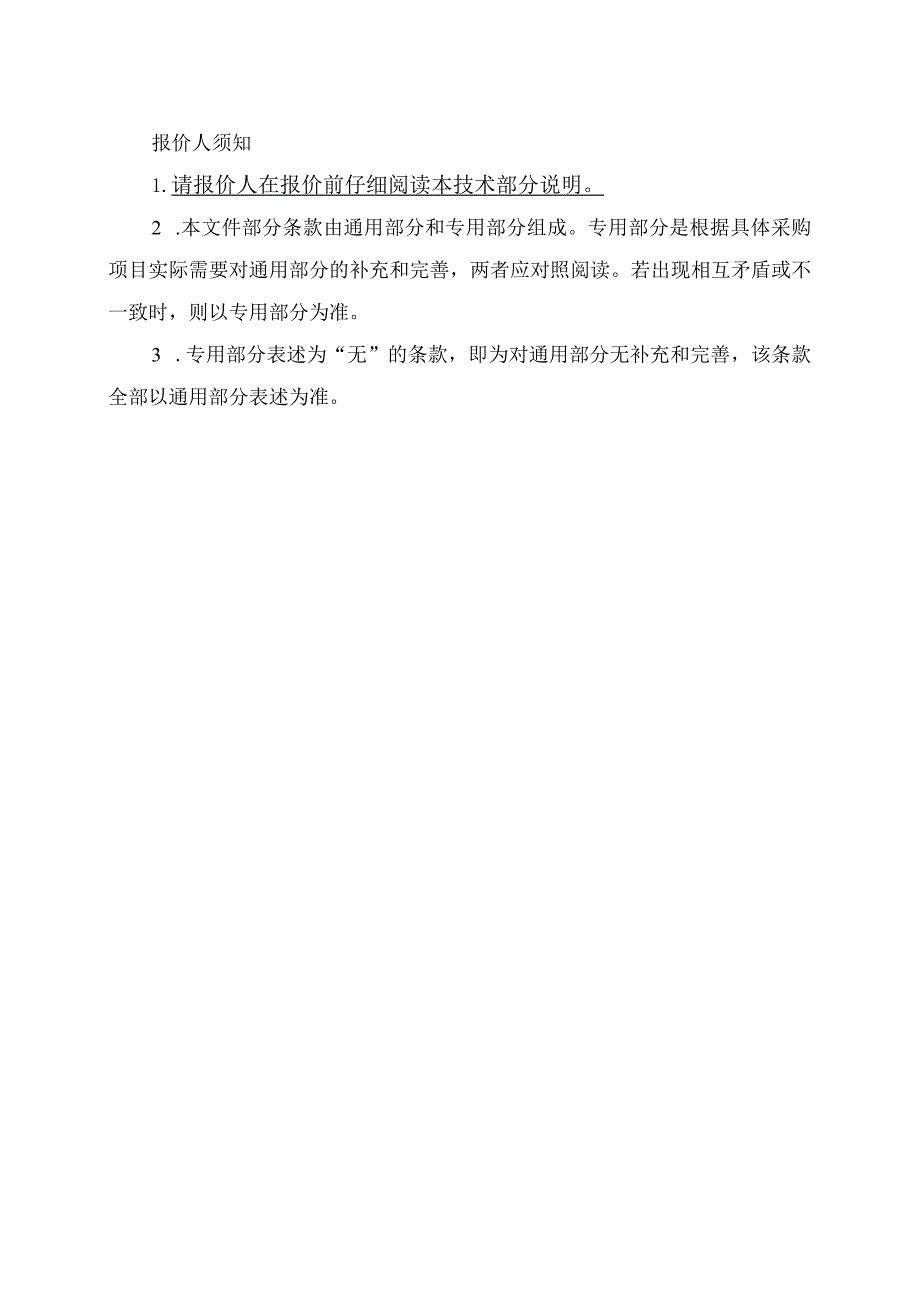

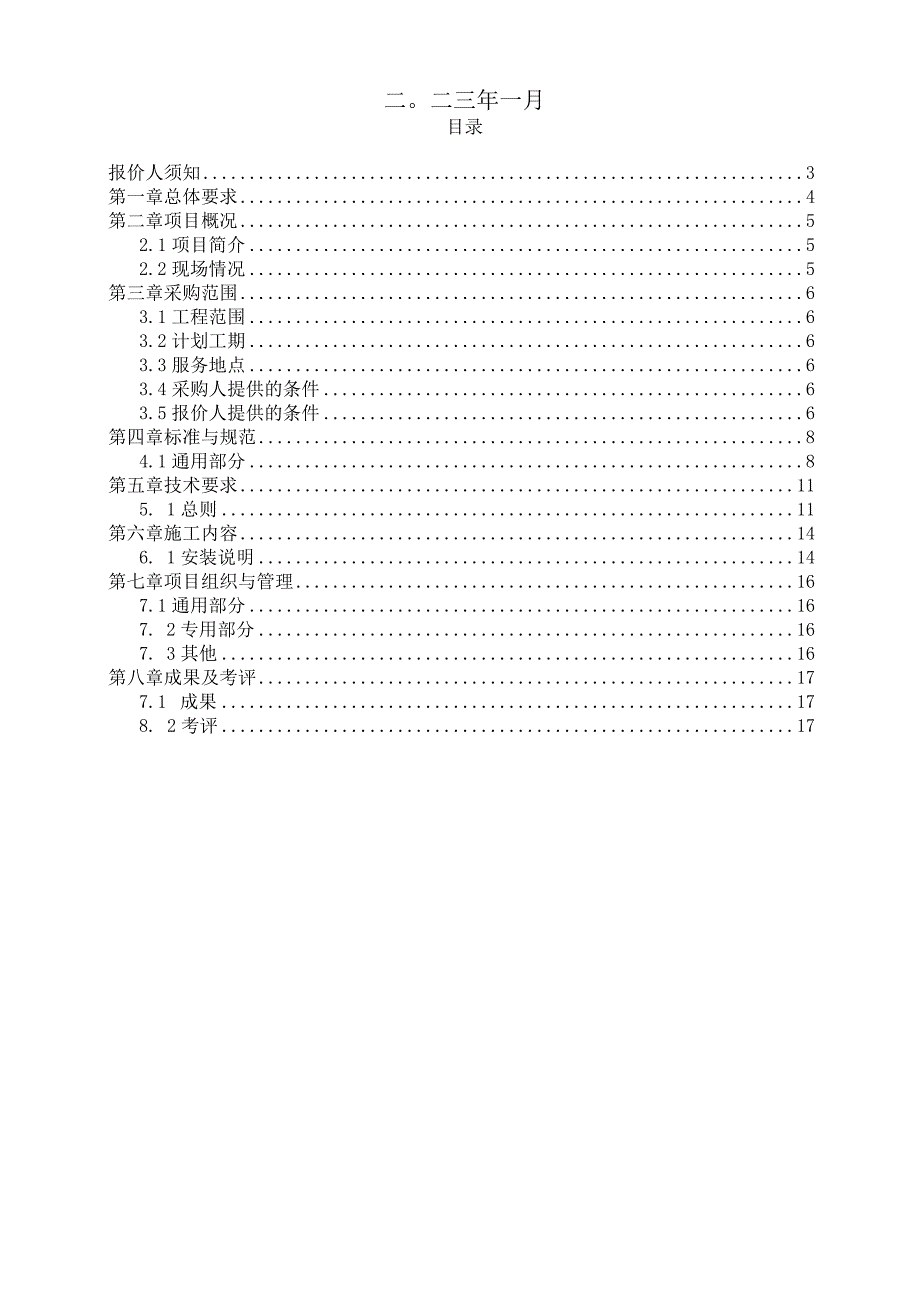

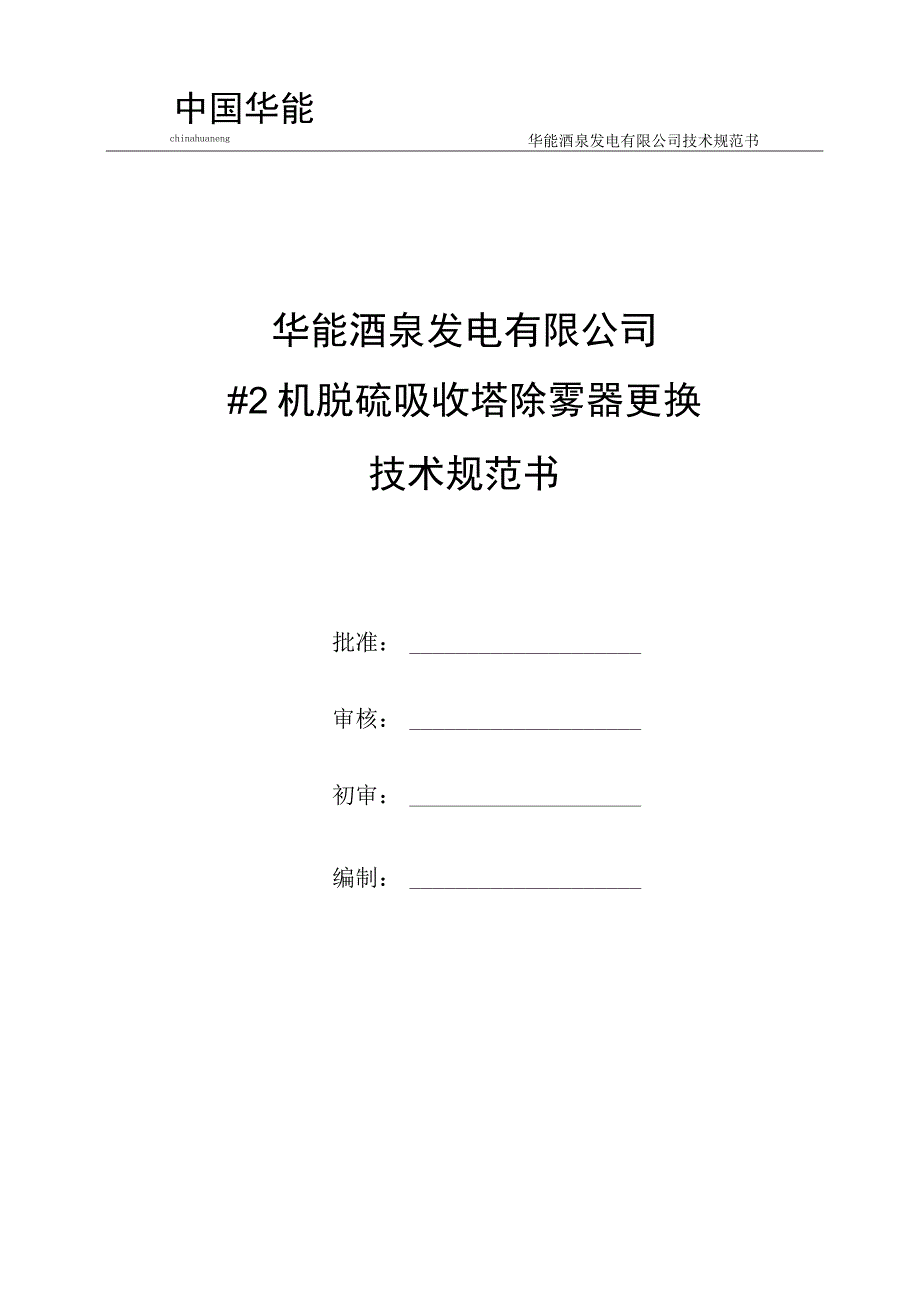

1、中国华能chinahuaneng华能酒泉发电有限公司技术规范书华能酒泉发电有限公司#2机脱硫吸收塔除雾器更换技术规范书批准：审核：初审：编制：二。二三年一月目录报价人须知3第一章总体要求4第二章项目概况52.1项目简介52.2现场情况5第三章采购范围63.1工程范围63.2计划工期63.3服务地点63.4采购人提供的条件63.5报价人提供的条件6第四章标准与规范84.1通用部分8第五章技术要求115. 1总则11第六章施工内容146. 1安装说明14第七章项目组织与管理167.1通用部分167. 2专用部分167. 3其他16第八章成果及考评177.1 成果178. 2考评17报价人须知1.请
2、报价人在报价前仔细阅读本技术部分说明。2 .本文件部分条款由通用部分和专用部分组成。专用部分是根据具体采购项目实际需要对通用部分的补充和完善，两者应对照阅读。若出现相互矛盾或不一致时，则以专用部分为准。3 .专用部分表述为“无”的条款，即为对通用部分无补充和完善，该条款全部以通用部分表述为准。第一章总体要求1.1 本技术部分仅适用于本工程项目。1.2 本技术部分提出的是最低技术要求，并未对一切细节作出规定，也并未规定所有的技术要求和适用的标准，报价人应保证按照本技术部分和相关规范的要求进行工程施工。对国家、地方及行业有关质量、安全、工业卫生、劳动保护、文明施工、环保、消防等强制性标准，必须满足
3、其要求。1.3 本采购文件使用的标准，如遇与报价人所执行的标准不一致时，按较高的标准执行。在合同生效后，采购人有权提出因规范标准发生变化而产生的一些补充修改要求，报价人应遵守。1.4报价人可在报价文件中引用本技术部分的相关标准或要求，但不得原封不动地复印或拷贝本技术部分作为其报价文件的主要内容，否则其报价文件将视为无效。1.5 报价人应按照采购文件要求、项目实际需要等提供工程施工及服务。本项目涉及到工程范围外的设备、建构筑物等临时拆除或造成破损，由报价人负责恢复至原有状态。1.6 本项目涉及到的知识产权费用均已包含在报价中，因知识产权产生的纠纷由报价人自行承担或解决，采购人不承担相应责任。1.
4、 7除采购文件另有规定外，列入本技术部分的所有工作内容均应包含在本项目报价中。1.8本技术部分中若出现资质、业绩等方面的要求，如与商务部分不一致，以商务部分为准。第二章项目概况2.1项目简介华能酒泉发电有限公司（以下简称“酒泉发电公司”）位于酒泉市肃州区工业园区（南园）宜人东路6号,市区以南约7km处，占地面积为26.2hm2o建有容量为2330MW燃煤供热机组，同步建设脱硫、脱硝装置。#1、#2机组锅炉为东方锅炉厂股份公司生产的DG1177/17.5-II13型亚临界、一次中间再热、单炉膛、固态排渣、自然循环汽包炉。#1机组于2011年11月投产，#2机组于2011年12月投产，脱硫装置采用
5、石灰石-石膏湿法脱硫工艺，一炉一塔，不设GGH,设计脱硫效率95%两套装置100%烟气旁路分别于2013年5月、2014年6月被拆除。2. 2现场情况2017年完成超低排放改造工作，除雾器由总承包方北京龙源采购上海瑞亚安环保设备有限公司生产的MEV27/27+META型除雾器，脱硫吸收塔除雾器改为管式+两级屋顶式，布置于吸收塔38.75m、40.65m层，一二级屋顶式除雾器叶片间距27.5mm,管式除雾器叶片间距33mm,压降保证值250Pa,压差报警值为400Pa0除雾器共设置4层冲洗水，分别为一级屋顶下、一级屋顶上、二级屋顶下、二级屋顶上（原设计没有，后要求增加），每层冲洗水设置5个区，冲
6、洗水母管管径为DN140,每个区的管径为DNllOo投运七年，已出现除雾器老化、强度降低，严重堵塞现象（除雾器表面粗糙，导致通流面积降低），且严重影响到机组带负荷能力。管式除雾器和下层屋脊式除雾器表面光滑度降低，每次机组运行一段时间后都会出现污堵现象，且内部破损较严重。第三章采购范围3.1服务范围本次工程包含原除雾器拆除、新除雾器安装，另外需在除雾器入口新增一层冲洗水管及水管支撑，用于冲洗管式除雾器。相应更换塔内原一级管式除雾器和下层屋脊式除雾器及安装管式除雾器冲洗水系统，利旧原有的除雾器钢结构和冲洗水管口O工程量清单序号名称数量单位备注1两层屋脊式除雾器、一层管式除雾器拆除17300KG吸收
7、塔直径13.5m,每层屋脊式重量约6500KG,每层管式重量约430OKG2两层冲洗水系统拆除500KG吸收塔直径13.5m,每层冲洗水管重约250KG,长度约60m,3两层屋脊式除雾器、一层管式除雾器安装429ms吸收塔直径13.5m,每层面积143m?（除雾器采购人提供）4三层冲洗水管和支撑件安装（其中下层为新增冲洗水管）180m吸收塔直径13.5m,每层约250kg（60m）5玻璃鳞片防腐面积20m2玻璃鳞片由报价人提供6电动门安装、调试5台主设备采购人提供，阀门为DN125蝶阀7脚手架项18电缆敷设3600m主材采购人提供备注：此工程量清单为基本清单，除备注有采购人提供的设:备、材来的
8、卜，其余未注明的项目所需辅材及耗材的数量,报价人需根据现场设备情况进行采购安装，所需费用包含在本项目报价内。3.2服务期限从合同签订之日起15天完成#2吸收塔除雾器拆除、更换工作，具体以采购人通知为准。3. 3服务地点本项目服务地点为华能酒泉发电有限公司#2机脱硫区域。3. 4采购人提供的条件采购人提供的条件具体如下：（1）本项目相关的文件、资料：管道及大小头原始图纸。（2）施工用水、用电、用气：如有需要，采购人提供用水、用电、用气接口，费用由报价人承担。特殊气源由报价人自理。（3）生产、生活及办公设施：采购人不提供生产、生活及办公设施，由报价人自行解决，其费用已包含在报价中。（4）采购人提供
9、场地作为施工临时场地,报价人堆放时必须按要求进行堆放整齐。在进行施工时，必须考虑对周边的房屋、管线（电力、通信、供水、消防等）及设施进行保护，不得损坏，否则由此产生的后果均由报价人承担。采购人提供的施工临时场地应在本项目完工后，由报价人2日内清理干净，恢复原样，待报价人验收合格后方可离厂。3.5报价人提供的条件：（1）吸收塔内除雾器的拆除、新除雾器及新增冲洗水系统的安装。（2）新增冲洗水系统电动门安装、电缆敷设，且符合现场生产文明标准化要求。（3）安装过程中除雾器安装过程中特种设备租赁及脚手架搭设费用均由报价人负责，拆卸后废旧除雾器处置由报价人负责。（4）安装过程中低值易耗品、辅材（螺栓、穿线
10、管等）由报价人负责。（5）除雾器更换后现场文明标准化由报价人负责。（6）吸收塔除雾器安装过程中涉及防腐工作由报价人负责。第四章标准与规范4.1 通用部分4.1.1 本项目所适用的法律、标准、规范为国家、地方及行业现行的法律、标准、规范，以及在合同实施期间国家、地方及行业对相应法律、标准或规范的修改，以及新颁布的法律、标准和规范。具体法律、标准和规范见专用部分，如专用部分未单独列出法律、规范和标准，则按国家、地方及行业相应最高要求实施。4.1.2本项目在执行上述要求外，还须执行华能集团、采购人的相关管理文件、技术标准要求。4.2专用部分4.2.1除雾器安装在吸收塔上部，由一级管式+二级屋脊式除雾
11、器组成,用以分离净烟气夹带的雾滴。除雾器阻力不大于200Pa,耐温8085C以上,10分钟之内，不影响除雾器整体性能。4.2.2报价人的除雾器设计中，在支撑边缘与吸收塔壁或除雾器的任何部分之间都没有烟气“逸漏”。平均表面速度的烟气在25%分布不均匀的情况下，应满足除雾器的功能性能要求以及结构的完整性。4.2.3采用管式除雾器模块专利号：.4由仿水滴形管子组成，交错布置。屋脊模块由带钩叶片组成，左右两块模块拼装成一组模块。屋脊模块和管式模块组合成整体。4.2.4除雾器系统的设计特别要注意FGD装置入口的飞灰浓度的影响。该系统还应包括去除除雾器沉积物的冲洗和排水系统，运行时根据给定或可变化的程序。
12、4.2.5除雾器材料采用增强阻燃聚丙烯PPTV,应能承受高速水流冲刷,除雾器本体的材料应防磨，防高温（120）。除雾器叶片厚度应23三n,除雾器冲洗水装置管路厚度应28mm。内部通道的布置应适于维修时内部组件的安装和拆卸。除支撑结构外，除雾器应覆盖整个吸收塔的横断面，中间不得使用盲板。4.2.6除雾器以单个组件进行安装。单个组件易于搬运、维护，而且组件能通过塔体除雾器段的人孔门。除雾器的布置结合吸收塔的设计统一考虑，出口烟道段保证不会导致在下游表面上形成物料的累积。4.2.7除雾器系统备有冲洗系统，管式除雾器下表面新增一层冲洗水管及支撑，屋脊除雾器上下表面各配有冲洗水管。系统包括外围和带可更换
13、喷嘴的内在管道，运行时根据相应冲洗程序进行自动冲洗。除雾器冲洗系统能够对除雾器进行全面冲洗，不能有未冲洗到的表面。冲洗水的压力进行监视和控制，冲洗水母管的布置能使每个喷嘴基本运行在平均水压。4.2.8喷嘴将与除雾器冲洗水供应母管连接，邻近喷嘴的喷淋范围应部分重叠，以确保100%的冲洗效果，喷淋范围至少有15096的叠加（平均值）。4.2.9应对供水管线上冲洗水的压力进行监视和控制，冲洗水母管的尺寸应能使每个喷嘴运行在平均水压的波动范围之内。4.2.10除雾器冲洗水量泵流量为150m3h,除雾器冲洗水量按此水量进行设计。4.2.11除雾器冲洗水管支撑由报价人提供，而塔内件防腐为涂玻璃鳞片，报价人
14、设计时应保证冲洗水管的稳定性，防止冲洗水管运行时抖动，破坏防腐层。4.2.12系统配备除雾器的冲洗和排水系统，冲洗系统包括喷嘴、外部和内部管道、冲洗控制件。除雾器清洗排水直接进入吸收塔。4.2.13喷嘴与除雾器冲洗水供应母管连接，邻近喷嘴的喷淋范围部分重叠，确保10096的冲洗效果，喷淋范围有150%的叠加（平均值）。喷嘴材质PPo4.2.14喷嘴将与除雾器不同区域的单独冲洗水母管连接。电动蝶阀（报价人提供）位于接近壳体外部的每根母管上，使每根母管能独立运行，所有的母管与冲洗水供应管道连接。冲洗水母管的尺寸应能使每个喷嘴运行在平均水压的波动范围之内。4.2.15所有除雾器组件、冲洗母管和冲洗喷
15、嘴易于靠近进行检修和维护。设计的除雾器支撑梁可作为维修通道，至少能承受400kgm2的活荷载。4.2.16烟气最终排放时携带水滴含量不大于30mgNm3（干基）。4.2.17报价人应提供最大及最小工况下通过除雾器的压力降。除雾器的设计应尽量减小压力降和固体沉积。4.2.18为保证现场安装工作顺利进行，结构件在出厂前应进行预组装工作以保证现场组装尺寸。请报价人在投标书中列出需要在出厂前进行预组装的结构件清单。4.2.19除雾器布置应合理、易于接近、便于更换。4.2.20除雾器通道的设置和采取的措施应便于维修时对内部组件进行固定和拆卸。第五章技术要求5.1总则5.1.1报价人安装的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。5.1.2所有设备的安装均应正确设计，在正常工况下均能安全、持续运行，而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其他问题，欢迎报价人提供优于本技术协议书要求的先进、成熟、可靠的施工方案。一般不接受带有试制性质的技术，如果采用带有试制性质的技术，必须征得采购
