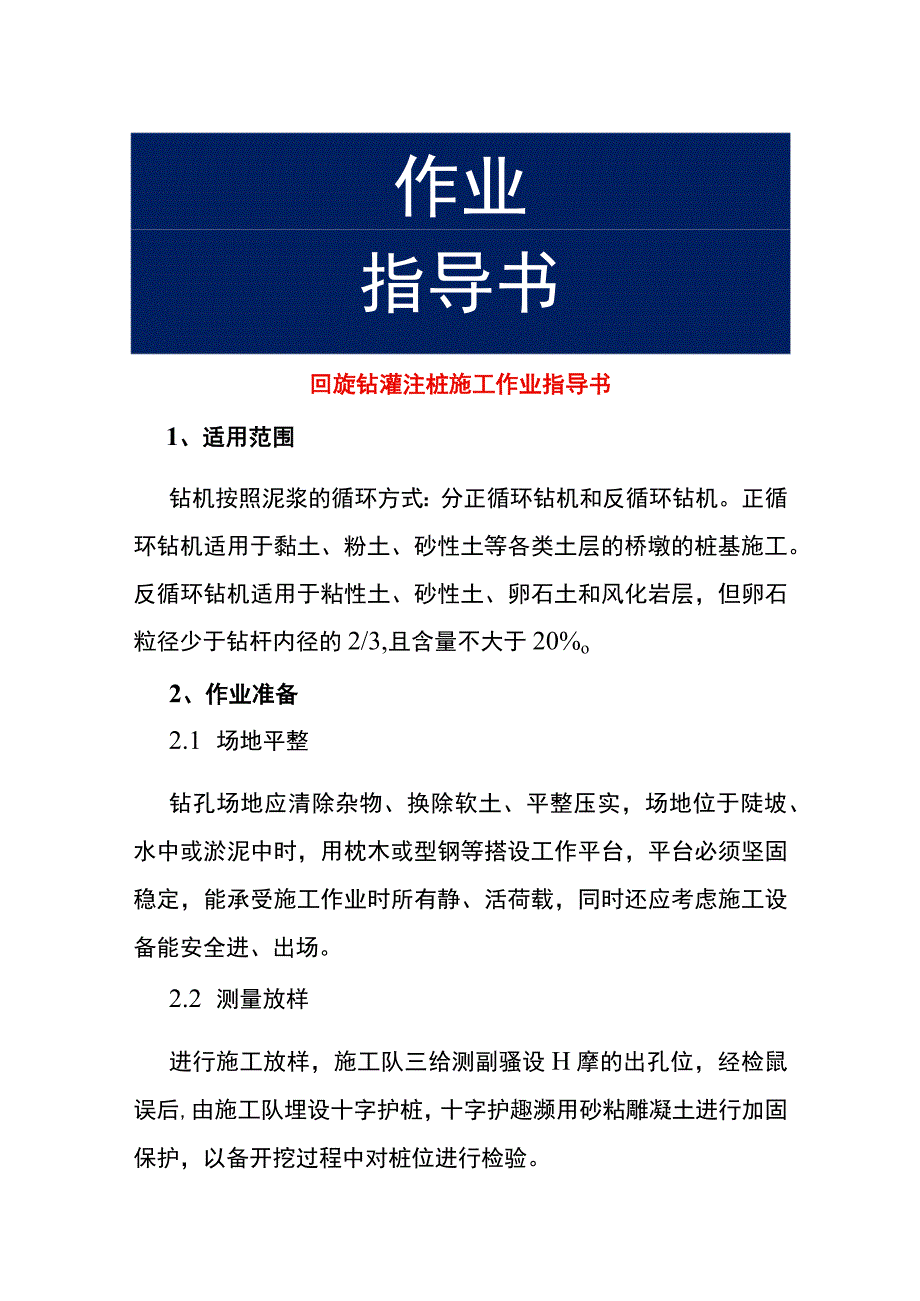

1、作业指导书回旋钻灌注桩施工作业指导书1、适用范围钻机按照泥浆的循环方式：分正循环钻机和反循环钻机。正循环钻机适用于黏土、粉土、砂性土等各类土层的桥墩的桩基施工。反循环钻机适用于粘性土、砂性土、卵石土和风化岩层，但卵石粒径少于钻杆内径的2/3,且含量不大于20%o2、作业准备2.1 场地平整钻孔场地应清除杂物、换除软土、平整压实，场地位于陡坡、水中或淤泥中时，用枕木或型钢等搭设工作平台，平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。2.2 测量放样进行施工放样，施工队三给测副骚设H摩的出孔位，经检鼠误后,由施工队埋设十字护桩，十字护趣濒用砂粘雕凝土进行加固

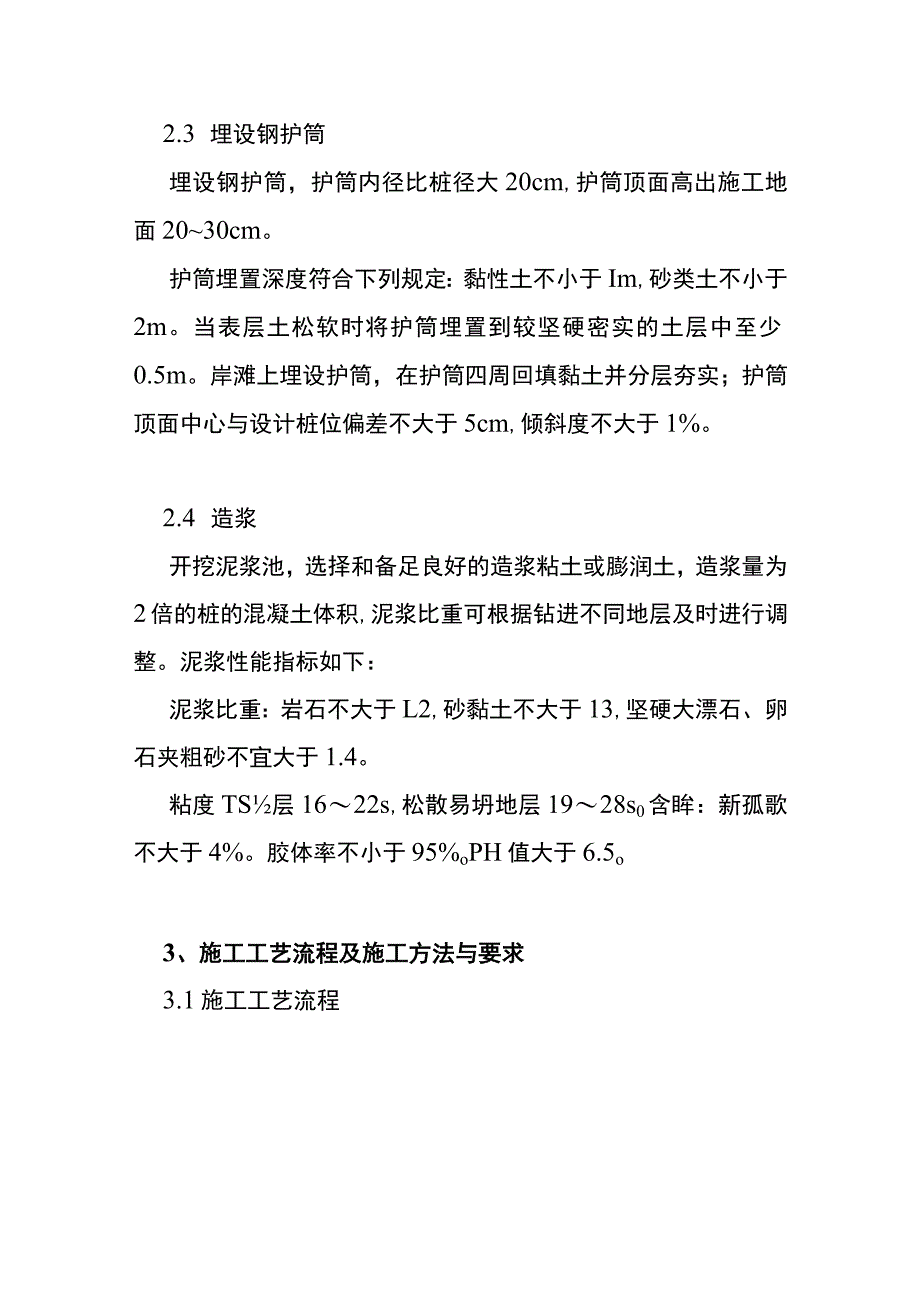

2、保护，以备开挖过程中对桩位进行检验。2.3 埋设钢护筒埋设钢护筒，护筒内径比桩径大20cm,护筒顶面高出施工地面2030cm。护筒埋置深度符合下列规定：黏性土不小于Im,砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于5cm,倾斜度不大于1%。2.4 造浆开挖泥浆池，选择和备足良好的造浆粘土或膨润土，造浆量为2倍的桩的混凝土体积,泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下：泥浆比重：岩石不大于L2,砂黏土不大于13,坚硬大漂石、卵石夹粗砂不宜大于1.4。粘度TS层1622s,

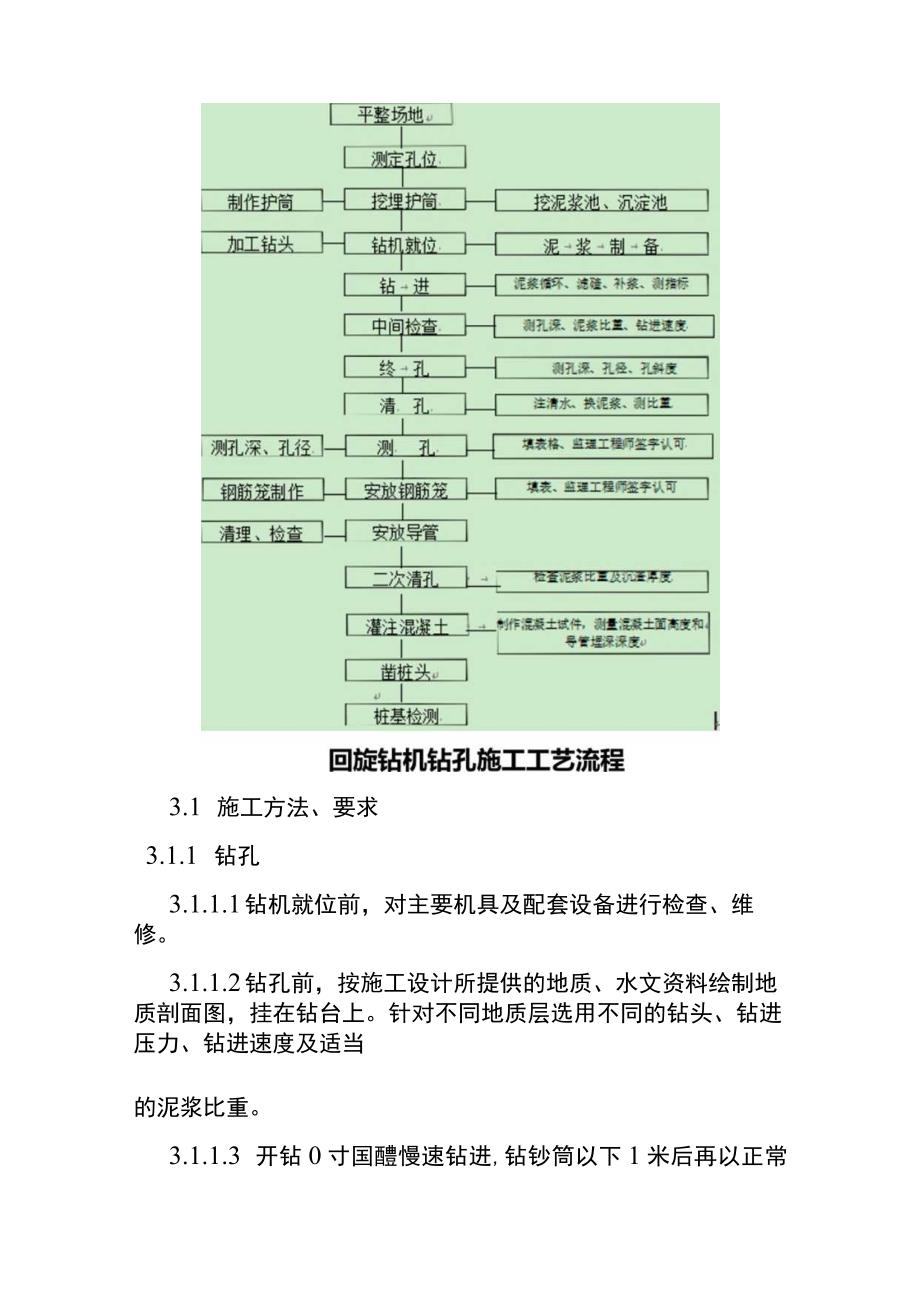

3、松散易坍地层1928s0含眸：新孤歌不大于4%。胶体率不小于95%oPH值大于6.5o3、施工工艺流程及施工方法与要求3.1施工工艺流程3.1 施工方法、要求3.1.1 钻孔3.1.1.1 钻机就位前，对主要机具及配套设备进行检查、维修。3.1.1.2 钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。3.1.1.3 开钻0寸国醴慢速钻进,钻钞筒以下1米后再以正常速度钻进。使用反循环钻机钻孔,应将钻提离?底20厘米,待泥彳阚强畅后方啊钻。潜水钻机孔，血斯风孔三利也质僻钻,钻颊削方向应与考顺转方向一致。3.1.1
4、.4 钻进过程中及时滤渣，同时经常注意地层的变化,在地层的变化处均应捞取渣样，判断地质的类型，记入记录表中，并与设计提供的地质剖面图相对照，钻渣样应编号保存，以便分析备查。3.1.1.5 经常检查泥浆的各项指标。3.1.1.6 开始钻进时，适当控制进尺，使初期成孔竖直、圆顺，防止孔位偏心、孔口坍塌。3.1.1.7 当钻孔深度达到设计要求时，对孔深、孔径、孔位和孔形等进行检查，确认满足设计要求后，立即填写终孔检查证，并经驻地监理工程师认可，方可进行孔底清理和灌注水下混凝土的准备工作。3.2.2清孔322.1根据地质情况可采用正循环或反循环清孔方式3.2.2.2清孔时注意事项：清孔标准符合设计及规
5、范要求，即：孔内排出蜀由出的泥浆手摸无23mm颗粒，泥浆比重满足规范要求；浇筑水下混凝土前孔底沉渣厚度不大于规范要求。严禁采用加深钻孔深度方法代替清孔。不采用加大孔深的方法来代替清孔。323钢筋笼制作、安装详见冲击钻灌注桩钢筋笼制作、安装。3.2.4碎灌注详见冲击钻灌注桩混凝土灌注。3.2.4.1安装导管详见冲击钻灌注桩导管安装。324.2灌注水下混凝土详见冲击钻灌注桩灌注水下混凝土324.3泥浆清理详见冲击钻灌注桩泥浆清理4.质量控制及检验详见冲击钻灌注桩质量控制及检验标准。5、劳动组织5.1 劳动力组织方式：采用架子队组织模式。5.2 施工作业人员根据施工组织设计、节点工期要求进行人员机械
6、设备的合理组织安排。基本人员配备表施工负责人1人技术负责人1人调度1人员1人质检员1人试验员1人专职安全员1人起吊指挥员1人工班长1人普通工人5人6、机械设备配置机械设备的配置必须根据现场施工的作业条件以及节点工期的要求，进行合理配置，做到资源的优化。主要机械设备配置表序号机械设备名称规格及型号单位数量备注1强制型搅拌机JS750A型台12配料机HPD1200型台13液压调直切断机HXGT4-12型台14装载机YC4D95Z-T11辆15吊车25T辆26回旋钻机LSY200台27混凝土罐车8M3辆17.材料要求水泥护壁宜采用32.5号普通硅酸盐水泥或矿渣硅酸盐水泥，桩基混凝土采用42.5普通硅
7、酸盐水泥。砂：中砂或粗砂,含泥量不大于3%o石子：采用粒径为0.5-3.2cm的卵石或碎石;桩身混凝土采用碎石护壁混凝土可采用卵石,且含泥量不大于2%o水：应用自来水或不含有害物质的洁净水。外加早强剂应通过试验选用粉煤灰掺合料按试验室的规定确定。钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证明书及复检合格报告。8、钻孔桩常见事故的预防及处理常见的钻孔（包括清孔时）事故及处理方法分述如下：8.1 坍孔各种钻孔方法都可能发生坍孔事故坍孔的特征是孔内水位突然下降，孔口冒细密的水泡，出渣量显著增加而不见进尺，钻机负荷显著增加等。8.1.1 坍孔原因、泥浆相对密度不够及其它泥浆性能指标不符合要求,
8、使孔壁未形成坚实泥皮。、由于出渣后未及时补充泥浆（或水），或河水、潮水上涨，或孔内出现承压水，或钻孔通过砂砾等强透水层，孔内水流失等而造成孔内水头高度不够。、护筒埋置太浅,下端孔口漏水、坍塌或孔口附近t面受水浸显魄，或钻机直接接触在护筒上,由于振动使孔口坍塌，扩展成较大坍孔。、在松软砂层中钻进进尺太快。、提出钻锥钻进，回转速度过快，空转时间太长。、水头太高，使孔壁渗浆或护筒底形成反穿孔。、清孔后泥浆相对密度、粘度等指标降低，用空气吸泥机清孔泥浆吸走后未及时补浆（或水），使孔内水位低于地下水位。、清孔操作不当，供水管嘴直接冲刷孔壁、清孔时间过久或清孔停顿时间过长。、吊入钢筋骨架时碰撞孔壁。8.1
9、.2 坍孔的预防和处理、在松散粉砂土或流砂中钻进时，应控制进尺速度，选用较大相对密度、粘度、胶体率的泥浆或高质量泥浆。、发生孔口坍塌时，可立即拆除护筒并回填钻孔，重新埋设护筒再钻。、女生孔内坍塌，判明坍塌位三,回填明附质土（或砂砾和黄土）混合物至蛆?L处以hlm-2m,如坍孔严重时应全部回填，待回填物沉积密实后再行钻进。、清孔时应指定专人补浆（或水），保证孔内必要的水头高度。供水管最好不要直接插入钻孔中，应通过水槽或水池使水减速后流入钻中，可免冲刷孔壁。应扶正吸泥机，防止触动孔壁。不宜使用过大的风压，不宜超过1.5-1.6倍钻孔中水柱压力。8.2 钻孔偏斜各种钻孔方法可能发生钻孔偏斜事故。8.
10、2.1 偏斜原因、钻孔中遇有较大的孤石或探头石、在有倾斜的软硬地层交界处，岩面倾斜钻进；或者粒径大小悬殊的砂卵石层中钻进，钻头受力不均。、扩孔较大处，钻头摆动偏向一方。、钻机底座未安置水平或产生不均匀沉陷、位移。、钻杆弯曲，接头不正。8.2.2 预防和处理、安装钻机时要使转盘、底座水平，起重滑轮缘、固定钻杆的卡孔和护筒中心三者应在一条竖直线上，并经常检查校正。、由于主动钻杆较长，转动时上部摆动过大。必须在钻架上增设导向架，控制杆上的提引水龙头，使其沿导向架对中钻进。、钻杆接头应逐个检查,及时调正,当主动钻杆弯曲时，要用千斤顶及时调直。8.3 掉钻落物钻孔过程中可能发生掉钻落物事故。8.3.1
11、掉钻落物原因、掉钻落物原因卡钻时强提强扭，操作不当，使钻杆或钢丝绳超负荷或疲劳断裂。、钻杆接头不良或滑丝。、电动机接线错误，钻机反向旋转，钻杆松脱。、转向环、转向套等焊接处断开。、操作不慎，落入扳手、撬棍等物。8.3.2 预防措施、开钻前应清除孔内落物，零星铁件可用电磁铁吸取,较大落物和钻具也可用冲抓锥打捞，然后在护筒口加盖。、经常检查钻具、钻杆、钢丝绳和联结装置。8.3.3 处理方法掉钻后应及时摸清情况,若钻锥被沉淀物或坍孔土石埋住应首先清孔，使打捞工具能接触钻杆和钻锥。8.4 糊钻和埋钻糊钻和埋钻常出现于正反循环回转钻进中糊钻的特征是在细粒土层中钻进时进尺缓慢，甚至不进尺出现憋泵现象。预防
12、和处理办法：对正反循环回转钻，可清除泥包，调节泥浆的相对密度和粘度，适当增大泵量和向孔内投入适量砂石解决泥包糊钻，选用刮板齿小、出浆口大的钻锥；严重糊钻，应停钻，清除钻渣。对钻杆内径、钻渣进出口和排渣设备的尺寸进行检蛰计算。8.5 扩孔和缩孔扩孔比较多见，一般表局部的孔径过大。在地下水呈运动状态、土质松散地层处或钻锥摆动过大，易于出现扩孔，扩孔发生原因与坍孔相同，轻则为扩孔，重则为坍孔。若只孔内局部发生坍塌而扩孔,钻孔仍能达到设计深度贝环必处理，只曷就社灌瑾林增加若因扩孑向额坍塌影响钻进,应按坍孔事故处理。缩孔即孔径的超常缩小,一般表现为钻机钻进时发生卡钻、提不出钻头或者提外鸣叫的迹象。缩孔原
13、因有两种：一种是钻锥焊补不及时，严重磨耗的钻锥往往钻出较设计桩径稍小的孔；另一种是由于地层中有软塑土（俗称橡皮土）,遇水膨胀后使孔径缩小。各种钻孔方法均可能发生缩孔。为防止缩孔，前者要及时修补磨损的钻头，后者要使用失水率小的优质泥浆护壁并须快转慢进，并复钻二三次；或者使用卷扬机吊住钻锥上下、左右反复扫孔以扩大孔径，直至使发生缩孔部位达到设计要求为止。对于有缩孔现象的孔位,钢筋笼就位后须立即灌注,以免桩身缩径或露筋。8.6 梅花孔（或十字孔）常发生在以冲击锥钻进时，冲成的孔不圆，叫做梅花孔或十字孔。8.6.1 形成原因、推顶转向装置失灵，以致冲锥不转动，总在一个方向上下冲击。、泥浆相对密度和粘度
14、过高，冲击转动阻力太大，钻头转动困难。、操作时钢丝绳太松或冲程太小，冲锥刚提起又落下，钻头转动时间不充分或转动很小，改换不了冲击位置。、有非匀质地层如漂卵石层、堆积层等易出现探头石，造成局部孔壁凸进，成孔不圆。8.6.2 预防办法、应经常检蛰转向装置的灵活性，及时修理或更换失灵的转向装置。、选用适当粘度和相对密度的泥浆，并适时掏渣。、用低冲程时，每冲击一段换用高一些冲程冲击，交替冲击修整孔形。、出现梅花孔后，可用片、卵石混合粘土回填钻孔，重新冲击。8.7 卡锥常发生在以冲击锥钻进时。8.7.1 原因、钻孔形成梅花形，冲锥被狭窄部位卡住。、未及时焊补冲锥，钻孔直径逐渐变小，而焊补后的冲锥大了，又
15、用高冲程猛击，极易发生卡锥。、伸入孔内不大的探头石未被打碎，卡住锥脚或锥顶。、孔口掉下石块或其它物件，卡住冲锥。、在粘土层中冲击冲程太高，泥浆太稠，以致冲锥被吸住。、大绳松放太多，冲锥倾倒，顶住孔壁。8.7.2 处理方法、当为梅花卡钻时，若锥头向下有活动余地，可使钻头向下并转动直径较大方向提起钻头。也可松一下钢丝绳，使钻锥转动一个角度，有可能将钻锥提出。、卡钻不宜强提以防坍孔、埋钻。宜用由下向上顶撞的办法，轻打卡点的石头，有时使钻头上下活动，也能脱离卡点或使掉入的石块落下。、用较粗的钢丝绳带打捞钩或打捞绳放进孔内，将冲锥勾往后，与大绳同时?是动,或3嘲是动，并多次上下、左右摆动趣，有时#同范腌是出。、在打捞过程中，要继续搅
