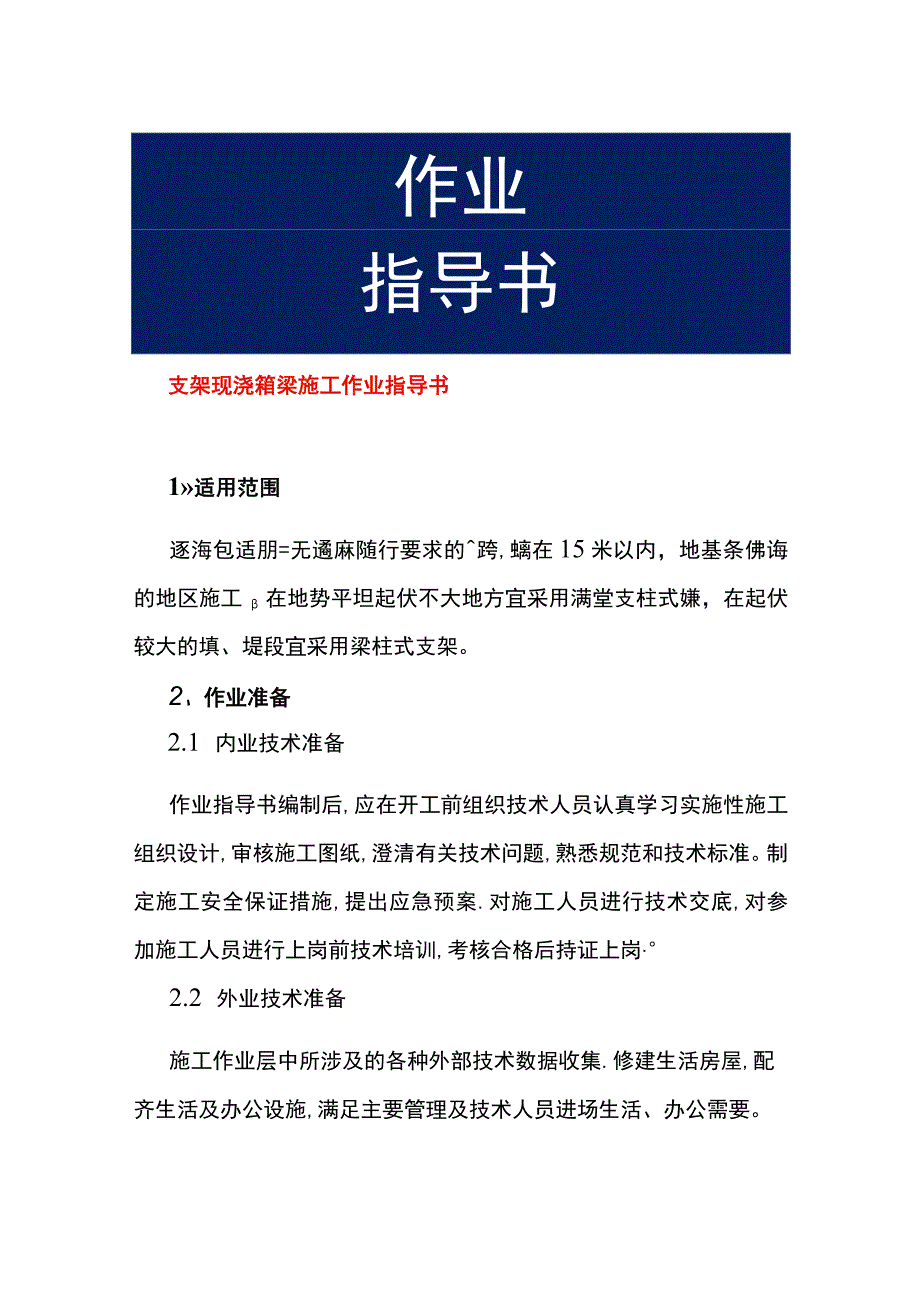

1、作业指导书支架现浇箱梁施工作业指导书1适用范围逐海包适朋=无遹麻随行要求的跨,螭在15米以内，地基条佛诲的地区施工在地势平坦起伏不大地方宜采用满堂支柱式嫌，在起伏较大的填、堤段宜采用梁柱式支架。2、作业准备2.1 内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集.修建生活房屋,配齐生活及办公设施,满足主要管理及技术人员进场生活、办公需要。3、

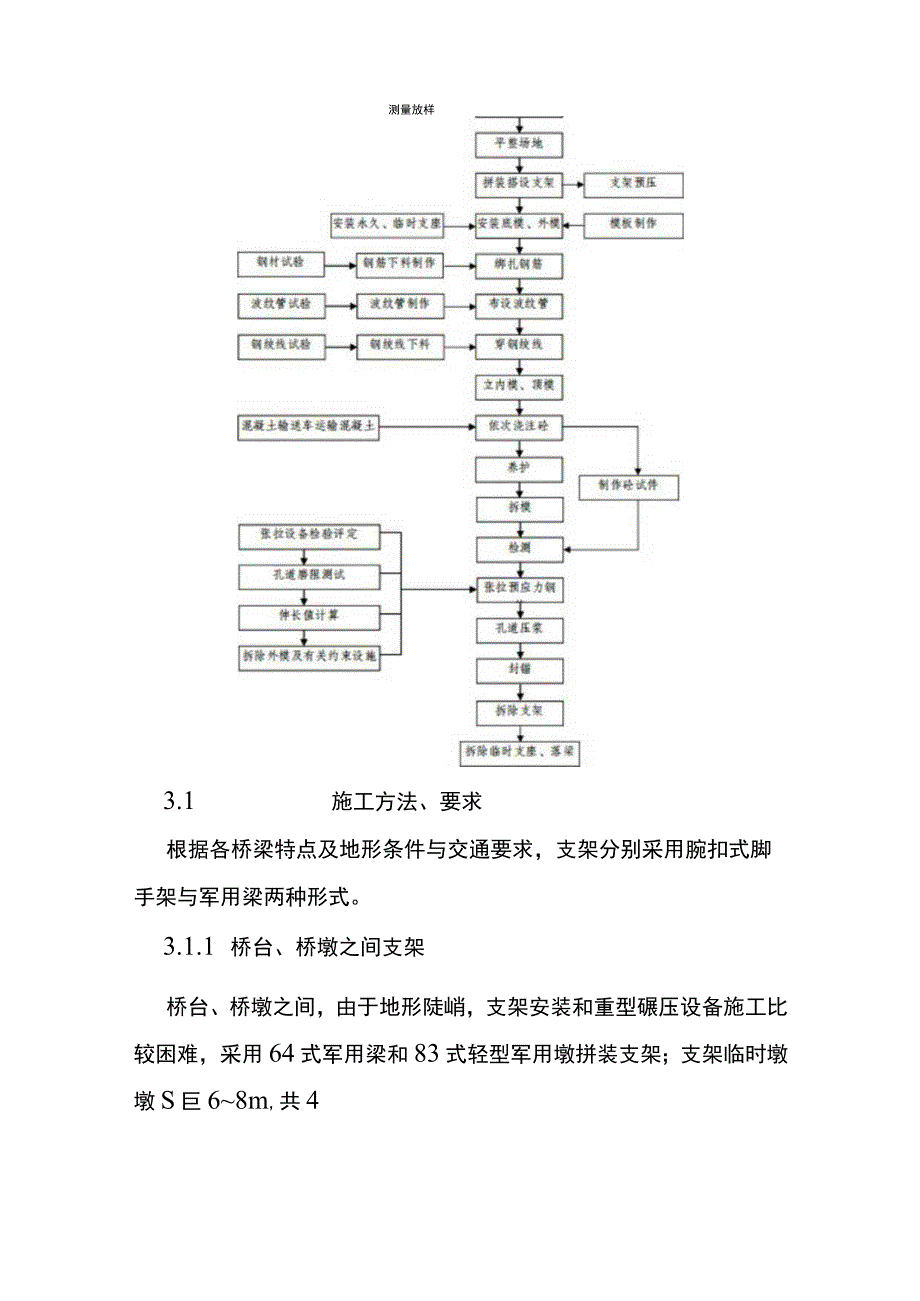

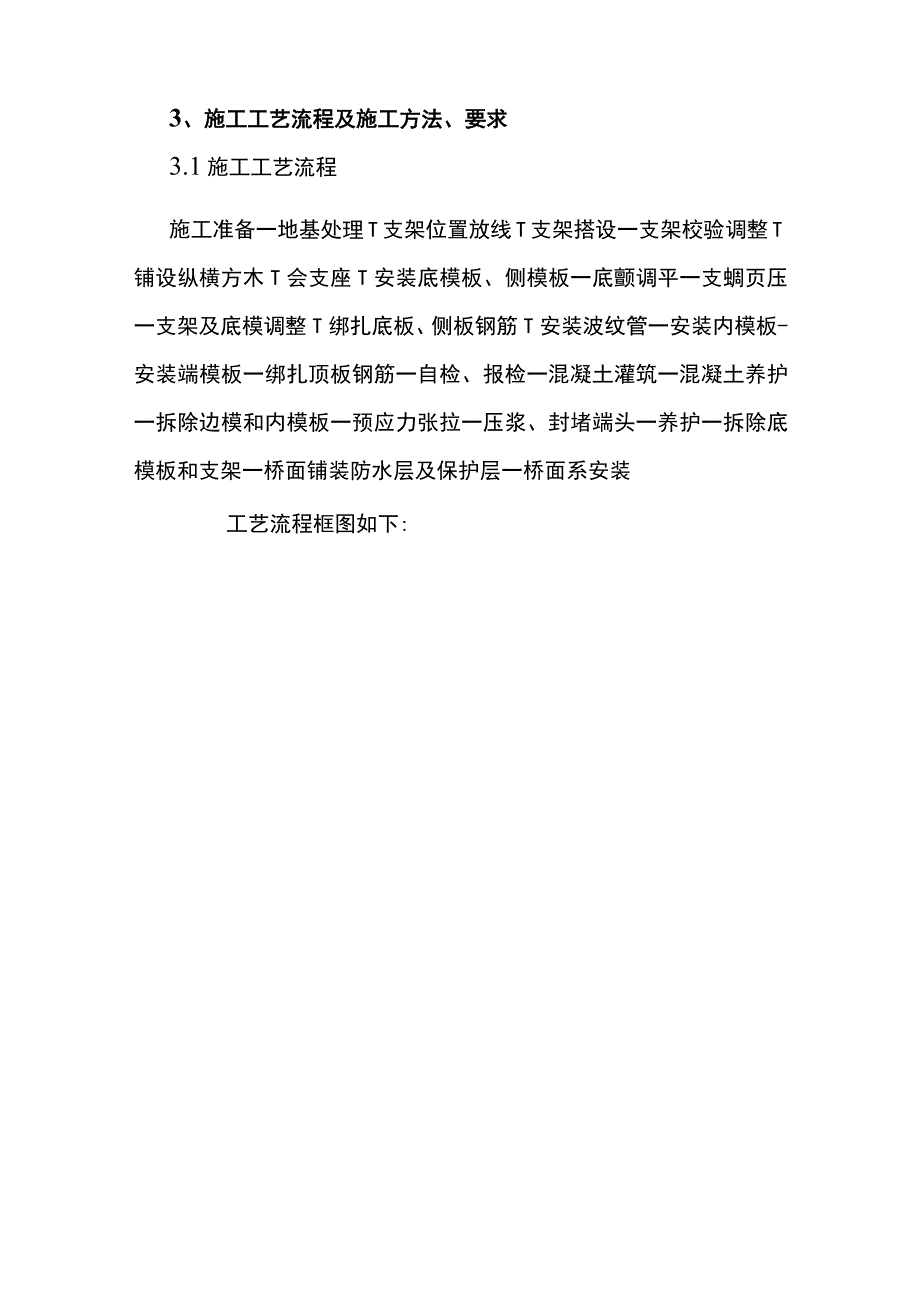

2、施工工艺流程及施工方法、要求3.1施工工艺流程施工准备一地基处理T支架位置放线T支架搭设一支架校验调整T铺设纵横方木T会支座T安装底模板、侧模板一底颤调平一支蜩页压一支架及底模调整T绑扎底板、侧板钢筋T安装波纹管一安装内模板-安装端模板一绑扎顶板钢筋一自检、报检一混凝土灌筑一混凝土养护一拆除边模和内模板一预应力张拉一压浆、封堵端头一养护一拆除底模板和支架一桥面铺装防水层及保护层一桥面系安装工艺流程框图如下:测量放样3.1 施工方法、要求根据各桥梁特点及地形条件与交通要求，支架分别采用腕扣式脚手架与军用梁两种形式。3.1.1 桥台、桥墩之间支架桥台、桥墩之间，由于地形陡峭，支架安装和重型碾压设备
3、施工比较困难，采用64式军用梁和83式轻型军用墩拼装支架；支架临时墩墩S巨68m,共4跨，横梁安设在军用梁上，其上安装模板。临时中间墩基础采用硅，两端墩直接在桥台承台面上支立。军用梁之间用连接槽钢和钢枕连成整体，中间支点处用专用撑杆加强。32相棠0T IS时支座桥台和墩之间支架示意图3.1.2 桥墩、桥墩之间支架桥墩和桥墩之间地势较平坦，有两种情况一种是桥下没有交通道路，另一种是桥下有交叉道的情况，施工时根据交通需要选择支架形式。图示分别格时支座桥墩与桥墩之间支架示意图一有交叉道桥墩与桥墩之间支架示意图一无交叉道腕扣式脚手架满布示意图防护网现浇箱梁支架横向布置示意图军用梁现浇箱梁支架横向布置示
4、意图一一满堂支架3.1 施工前地基处理3.1.1 碗扣式支架搭设支架前需要对原地面进行处理。原地面经碾压后，采用c25混凝土硬化姐里M具有足够的承载 ,在混凝土同隔60Cm铺设枕木，枕木上搭设支架，以增加支架底部的接触面积。对处理好的施工场地进行放线。同时须做好地面的排水处理，周边设置排水沟。3.1.2膺架支架膺架搭设前按梁底的设计标高和军用墩的拼装方案以及现场的地形等综合因素确定军用墩的基础标IW)o首先平整临时支墩处的场地，摊铺40Cm厚的灰土进行夯实(灰土比例为:石灰砂:土=1:3:7)95%以上，然后在其上做40Cm厚的C20混凝土基础，并预埋军用墩底脚螺栓。3.4操作工艺3.4.1
5、支架搭设支架结构的搭建要稳固，杆件连接牢靠。(1)军用制式器材的拼装军用墩的拼装：拼装前要检查基础顶面平整度，其误差要3mm为减少高空作业量，拼装立柱前即上满接头板，立柱安装过程中随时检查立柱的垂直、方正与水平，立柱安装完毕后紧接着上拉撑。军用墩顶架设垫梁，立柱与垫梁社印蝴全磬啾梁体外边缘Im,作为施工完毕后军用梁的吊卸平台。垫梁上铺设枕木以便与军用梁柔性较接。军用梁的拼装：施工前先搭设组装平台，将标准构件拼装成整体后，用汽车吊提升至支墩顶，按设计位置就位。军用梁按简支梁使用，其支点放置在端构架的竖杆处。(2)灌体性姐里：场舞制三常采用军用梁或贝雷梁作为纵梁，军用墩或其他形式支墩作为解技墩。军
6、用梁或贝都作为受力纵梁,其横向冈峻通常较,在使用前，军用墩采用型倾口u型卡将各片函斯整体，军用梁全部吊装就位后，安献系杆，略片梁予以固定。然后沿梁横向铺设钢,钢枕两端出梁体外边缘各Im作为施工作业平台。(3)碗扣式支架搭设碗扣支架均采用外径48mm标准杆件进行组装，每根立杆下端均设定型圆盘支座魅垫板，用媛求设B剪刀撑。立H顶端第舸调式U形力巳先托内小黄向方木，再按设出邨湃面高谡炳方木及楔木垫块。钢管的整体稳定性是由基础的不均匀沉降、支架缰绑篇定般制。横桥前期睡架蝴健求，严格控!J竖杆的三度I源扫i的书口剪力撑S镯蜀口郦区J厕乔向支螭0连妾,以摭削麟向的水平力。同时碱向3滦通过钢管与军用墩支架连
7、成一体，确保混合支架的强度和整体稳定性。(4)支架施工满足以下要求：支架要有足够的强度、刚度和稳定性的要求；要有简便可行的脱模措施；预压重量大于浇筑混凝土的重量；支架地基承载力必须满足要求；根据预压时支架产生的弹性和非弹性变形，设置预拱度。支架基础有完好的排水系统。3.4.2 支架预压首先，在支架拼装好安装底模后，对支架进行预压试验，预压重量为120%荷载可用土袋或沙袋分层码放。在支架加载前精确测出各部位的初始值，力喻好时以1天为T观测单位，若迩卖3舟顺眩操在Imm以内，则可认为地基沉降基本稳定。隹曦后，及时观测支架沉降量和回弹值。底模标高控制为：H=h+r+A式中H-底模立模标高；*设计梁底
8、标高；梁跨各断面的设计预拱度；-预压后各相应断面的沉降量；3.4.3 模板安装为保证梁体的外观及拆卸方便，所有模板均采用厂制定型钢模。模程中严格控制例西邮三原,御罐求不大于2mm,并用胶带粘贴密封，表面均匀满涂脱模剂。i底模安装底模安装前应将支座安装就位。首先按设计位置精确放出支座位置及中心线，在支座垫石处用特制砂浆找平，按设计标高安放好支座，并安放好支座处预埋钢板，同时安装临时支座（硫磺砂浆支座）。按各断面预拱度的设置铺设底模，要求底模与支座预埋钢板接缝严密，防止漏浆。Q侧模安装由人工配合汽车吊吊装，各节之间用螺栓连接，侧模与底模之间加垫海绵条，各块侧模之间用胶带密封。外模可以通过法兰螺栓将
9、角钢肋与支架之间拉紧来固定，下部设限位块固定，防止侧模外移，两侧外模还可以通过腹板的排气孔设通长拉筋加固。3内模安装内模需在底板、腹板、横隔板钢筋绑扎完成后由人工安装。加固以支顶为主，利用丝杆支顶两侧内模的横肋。腹板内、外模底部和中部用水泥垫块支顶，上部用小方木临时支顶以防内模上浮，待混凝土浇筑至叼方木位置时，及时取出小方木，用8#镀锌铁丝将内模的下拐角板和压板与底板钢筋固定在一起，固定点的布置密度在顺桥向50cm,横桥向20cm。3.4.4 钢筋绑扎、预应力孔道布置及穿束钢筋在加工工厂集中加工成半成品，在支架上绑扎或焊接。钢筋配合模板安装分两次进行：首先绑扎底板和腹板钢筋，内模板安装完毕后再
10、绑扎顶板钢筋。钢筋施工中应保持模板内干净，并防止烧伤模板影响梁体的外观。由于钢筋较密，预应力管道又呈曲线布置，在施工中应采取钢筋避让波纹管的原则，保证预应力管道的横向与纵向位置的准确，施工过程中应用井字架或其他方式对预应力管道予以固定。345支座、支座板安装(1皮装支座前复测桥墩中心距离及支承垫石高程，检查锚栓孔位置及深度要符合设计要求。(2皮簸年保持梁体垂直支座上下板水平不产生偏位支座与支承垫石间及支座与梁底间密贴、襁竟支座四角舞不大于2mm。支座水平偏差不得大于2mm。(3应模板安装前详细检查支座位置,检查的内容有:纵、横向位置、平整度，同一支座板的四角高差，四个支座板相对高差。(4)支座
11、安装后即按规定锚固支座螺栓，灌浆固定。3.4.6 箱梁现浇施工支架安装后首先进行支架的等载预压，消除地基的不均匀沉降，并测量出支架系统弹性模量，据此来调整底模的标高和设置预拱度。预压结束后，先调整底模标高，同时安装永久支座和临时支座，临时支座采用硫磺砂浆制作，标高比永久支座稍高。底模与支座安装好后，安装侧模板和绑扎钢筋、布置预应力孔道和并穿束，最后安装箱梁内模，并检查模板尺寸、钢筋绑扎、预应力管道定位和密封情况，合格后开始浇注梁体佐。混凝土在拌合站集中拌合，佐运输车水平运送，输送泵泵送浇筑。采用顶板开口、中间进料、分层浇筑、斜面推进”的浇筑工艺。现浇梁施工必须保证保护层强度和布置密度，钢筋加工
12、和安装要准确，顶面高程要严格控制。磴浇筑是要由低向高处进行，注意对称浇筑。在施工过程中应派专人负责支架和模板的变形及沉降观测，发现问题及时处理。现浇梁的浇筑最好安排在白天进行。现浇梁的养护设备和设施必须事先准备妥当，制定详细的养护方案，确保梁体的碎质量。其它要求和施工方法与预制箱梁相同。3.4.7 模板拆除当混凝土强度达到60%及以上，方可拆除外侧钢模。放松加固构件后，先由人工利用导链或小千斤顶将模板拉出来，再由汽车吊配合吊运。拆除后模板时注意对梁体的保护，避免受到重压或撞击。3A8预应力体系施工鉴于主梁的钢绞线较长，可考虑采取先穿束后浇筑混凝土的方法施工。箱梁流境成后，待哈留度达三股计强度的
13、95%以上及弹性模量达到设计值的100%且磴龄期大于5天，方可进行m力施工预应力施工与箱标制中的施工方;蝗本相同，弓侬控e屎取应力不变Z变双指标魅L弓的运竦24h内进行管道注浆，最后施工封锚碎。349支架、膺架拆除在梁体张拉完成后，压浆强度达到设计强度，方可拆除支架和底模。梁底模及支架卸载顺序，严格按照从梁体挠度最大处支架节点开始，逐步向两端卸落相邻节点，当达到一定卸落量后，支架方可脱落梁体。拆除方法如下：同时打开各临时支墩上砂箱的底阀，使砂子从砂箱中流出。使工字钢横梁和纵向军用梁同时落下（IOcm左右）；拆除军用梁上的箱梁底模、方木，并解除各军用梁之间的连接槽钢和钢枕等；沿工字钢横向用导链逐
14、片托出军用梁，并用汽车吊吊下；拆除军用墩。3410落梁支架、膺架全部拆除后，梁体消除所有约束力处于自由状态后，通电熔化临时支座，将梁体均衡、平稳地落在永久支座上。4、质量标准4.1 支架4.1.1 基础三E箱Wf除麦S松碎石块、淤混苔葬，表面平整干净蝌地段，将平明朗治阶。易风化的S层基底，色R寸凿除已风化的表面岩层。4.1.2 基础地质情况和承载力应满足设计承载力要求。4.1.3 支架搭设完后，节点连接牢固，整体稳定可靠。4.1.4 蚂领压后,避峭除起蜜郴琲弹!钿,准陶则出蟆的弹性变形。4.2 模板及钢筋模板与钢筋的安装符合表L表2的规定。表1模板尺寸允许偏差和检验方法表2钢筋安装允许偏差和检
15、验方法序项目允许偏检验号差(mm)方法1桥面主筋间距及位置偏差（拼装后检查）152底板钢筋间距及位置偏差8尺量检查不3箍筋间距及位置偏差15少于54腹板箍筋的不垂直度（偏离垂直位置）15处5混凝土保护层厚度与设计值偏差+5,O6其他钢筋偏移量204.3 梁体混凝土4.3.1 混凝土施！的t睡符合钱首部I见行铁路1昆疑士工程施工剑好卜充标准的相关规定。4.3.2 梁体外形尺寸允许偏差和检验方法符合下表304.3.3 梁体及封$需昆疑Z的卜观质量平懿实、整吉、不露筋、无空;同、无石子堆垒、桥面流水畅通。对空洞、蜂窝、漏浆、硬彳知卓角翎陷,需修整并养护到规定强度。5、劳动组织5.1 劳动组织方式:采用架子队组织模式.5.2 施工人员应结合确定的施工方案,机械、人员组合,工期要求进行合理配置.每作业区人员遣：领工员4名;测量人员3人；或佥检测A员4人；安全员2人,其他机械工、架子工、钢筋工、模板工、磴工等5080人
