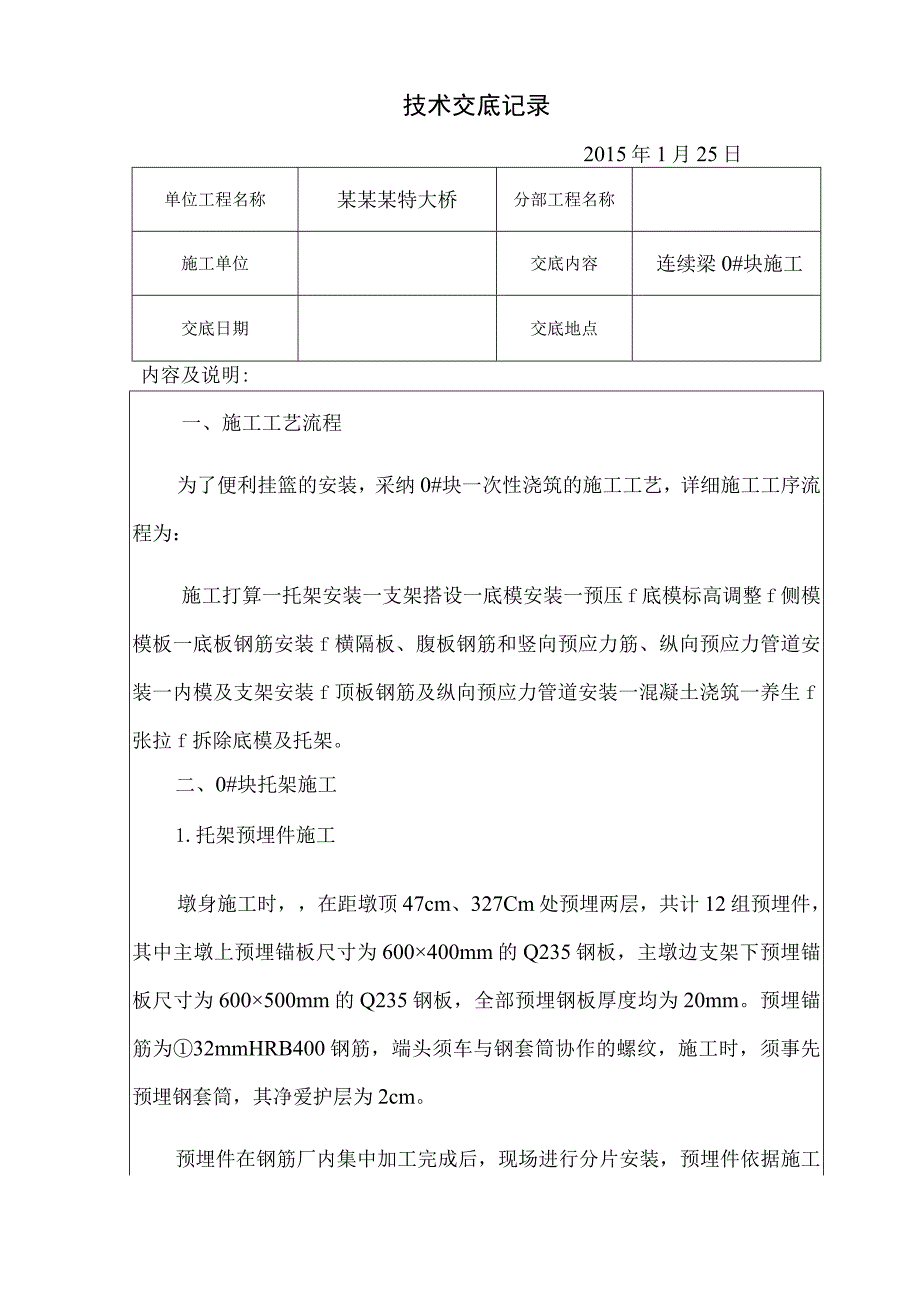

1、技术交底记录2015年1月25日单位工程名称某某某特大桥分部工程名称施工单位交底内容连续梁0#块施工交底日期交底地点内容及说明:一、施工工艺流程为了便利挂篮的安装，采纳0#块一次性浇筑的施工工艺，详细施工工序流程为：施工打算一托架安装一支架搭设一底模安装一预压f底模标高调整f侧模模板一底板钢筋安装f横隔板、腹板钢筋和竖向预应力筋、纵向预应力管道安装一内模及支架安装f顶板钢筋及纵向预应力管道安装一混凝土浇筑一养生f张拉f拆除底模及托架。二、0#块托架施工1.托架预埋件施工墩身施工时，在距墩顶47cm、327Cm处预埋两层，共计12组预埋件，其中主墩上预埋锚板尺寸为600400mm的Q235钢板，

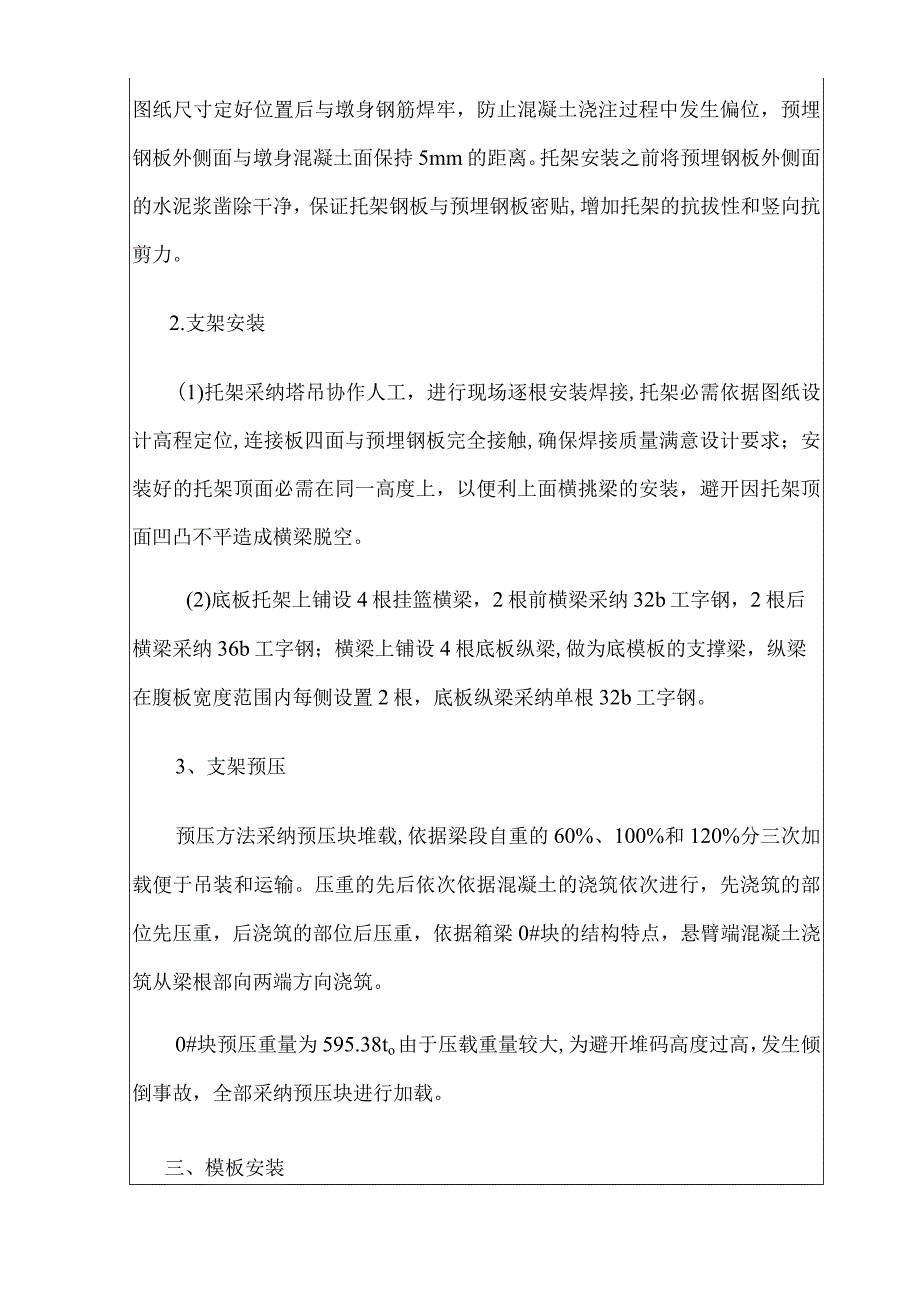

2、主墩边支架下预埋锚板尺寸为600500mm的Q235钢板，全部预埋钢板厚度均为20mm。预埋锚筋为32mmHRB400钢筋，端头须车与钢套筒协作的螺纹，施工时，须事先预埋钢套筒，其净爱护层为2cm。预埋件在钢筋厂内集中加工完成后，现场进行分片安装，预埋件依据施工图纸尺寸定好位置后与墩身钢筋焊牢，防止混凝土浇注过程中发生偏位，预埋钢板外侧面与墩身混凝土面保持5mm的距离。托架安装之前将预埋钢板外侧面的水泥浆凿除干净，保证托架钢板与预埋钢板密贴,增加托架的抗拔性和竖向抗剪力。2.支架安装(1)托架采纳塔吊协作人工，进行现场逐根安装焊接,托架必需依据图纸设计高程定位,连接板四面与预埋钢板完全接触,确
3、保焊接质量满意设计要求；安装好的托架顶面必需在同一高度上，以便利上面横挑梁的安装，避开因托架顶面凹凸不平造成横梁脱空。(2)底板托架上铺设4根挂篮横梁，2根前横梁采纳32b工字钢，2根后横梁采纳36b工字钢；横梁上铺设4根底板纵梁,做为底模板的支撑梁，纵梁在腹板宽度范围内每侧设置2根，底板纵梁采纳单根32b工字钢。3、支架预压预压方法采纳预压块堆载,依据梁段自重的60%、100%和120%分三次加载便于吊装和运输。压重的先后依次依据混凝土的浇筑依次进行，先浇筑的部位先压重，后浇筑的部位后压重，依据箱梁0#块的结构特点，悬臂端混凝土浇筑从梁根部向两端方向浇筑。0#块预压重量为595.38to由于
4、压载重量较大,为避开堆码高度过高，发生倾倒事故，全部采纳预压块进行加载。三、模板安装外模采纳定型组合钢模板分节吊运至墩顶托架上拼装，规格尺寸为2.15lm2.151.3m和2.692.15m三种形式,模板板面为4mm厚度钢板，模板骨架为桁架式结构，每道桁架间距为60cm。底模采纳2.2lm组合钢模板分块调运至托架上组拼，每端底模共需8块钢模板，每块模板采纳螺栓连接，底模拼装完成后，纵横向尺寸要满意设计要求，为便利底模的拆除，托架纵挑梁铺放前用钢板垫高2cm,拆模前先将支垫钢板取出。内模采纳21.5m协作0.3X1.5m组合钢模板现场依据箱梁断面结构尺寸进行拼装，倒角处采纳竹胶板依据实际须要尺寸
5、裁截拼装。内模加固:拼装内模时必需做好模板的加固，防止在混凝土浇筑过程中发生胀模，详细要求如下：模板安装前，采纳与腹板和隔墙横向架力筋同型号的钢筋，作为限制结构断面宽度的定位筋，定位钢筋长度与结构断面宽度相同，布置间距为100X100cm,与骨架钢筋电焊连接，同时可代替部分横向架力筋设计数量。腹板钢模紧贴挂篮系统内支撑竖带，竖带外侧采纳水平布置的双拼12槽钢加固，层间距为IOoCm,内外模对穿32精轧螺纹钢拉杆，每层纵向布置4排。隔墙钢模外侧采纳2048钢管作为背肋，背肋外侧采纳水平布置的双拼12号槽钢加固，层间距为100Cm,内外模对穿32精轧螺纹钢拉杆，每层横向布置间距位100Cm。；端头
6、模采纳竹胶板，端头模上的纵向分布筋穿出槽口和水纹管穿出空位置及尺寸依据设计图纸尺寸加工。端头模板采纳3mm钢板制作，端头模需提前制作加工，完成后运至现场安装。制作前由技术部门依据施工图纸绘制出箱梁各段的横断面图,依据钢板出厂尺寸合理分段截取，削减材料奢侈。制作好的模板钢筋及水纹管穿出预留空位及尺寸要符合设计要求，并保证纵向钢筋和水纹管能顺当穿出。端头模的安装与箱梁钢筋同步施工完成。四、钢筋加工及安装钢筋在加工场集中下料制作成半成品，运输到现场进行绑扎。由于0#块钢筋密集，施工时要仔细比照图纸，并设置好支撑架立筋，保证钢筋位置的精确，尤其是底板钢筋层数较多，与支撑筋采纳点焊固定，以免在施工中发生
7、移位和下沉。钢筋安装全部依据梅花型进行绑扎，与横隔板钢筋交叉部分先不绑扎，待腹板钢筋就位后再绑扎腹板的竖筋和横隔板交叉部位的钢筋。底板钢筋和顶板钢筋在底模板和内模板安装完成后采纳散绑。竖向预应力筋在底板底层钢筋绑扎完成后就位，腹板、隔墙分布筋完成后进行定位和加固。钢筋焊接采纳搭接焊，焊接时实行防护措施，防止焊渣烧伤预应力管道。钢筋与预应力管道位置发生冲突时，要保证预应力管道位置不变,适当挪动或弯折钢筋位置。第一次钢筋安装：首先进行底板底层钢筋绑扎，然后进行腹板和横隔板钢筋绑扎（同步进行），最终进行竖向预应力钢筋的固定。箱梁内部构造钢筋困难，水纹管较密，钢筋安装施工时钢筋与管道相碰时，只能移动，
8、不能切断钢筋。其次次钢筋施工：在顶板模板安装完成后，首先进行腹板上层纵向预应力束管道的埋设，然后进行顶板底层钢筋的绑扎，当钢筋与预应力管道发生冲突时，适当挪动钢筋，不得截断。随后进行顶板纵、横向预应力管道的安装，最终进行顶板顶层钢筋的绑扎。钢筋成型过程中，多采纳绑扎而少采纳点焊。除安装梁段钢筋外，还需留意防撞护栏预埋钢筋、泄水管预留孔道、挂篮施工预留孔的预埋，预留孔道及预埋件位置必需严格依据图纸要求设置，不得随意更改。五、预应力管道安装纵向预应力管道采纳埋设塑料水纹管成孔，竖向和横向预应力管道采纳埋设金属水纹管成孔。纵向和横向预应力水纹管在腹板和顶板钢筋绑扎时安装固定。纵向预应力水纹管道定位间
9、距直线段不大于80cm,横向预应力管道直线定位钢筋间距不大于50cm,曲线段适当加密，在曲线要素点位置必需定位；竖向预应力管道定位间距不大于60cm。定位钢筋采纳08U型钢筋，管道下部采纳12钢筋作为水平支撑筋，支撑钢筋与钢筋骨架点焊固定。施工留意事项：水纹管安装前，要依据施工图纸计算出纵向和横向预应力管道的施工相对坐标位置，做好对工班的技术交底，水纹管安装过程中严格依据计算坐标位置进行定位。钢束管道位置与骨架钢筋位置发生冲突时，不得更改预应力管道位置，可适当移动钢筋位置或将钢筋弯折避开管道位置，不得随意削减钢筋根数和截断钢筋。钢筋焊接时要对下方预应力管道实行防护措施，防止焊渣烧伤管道。纵向管
10、道水纹管接头处采纳直径大一号的专用接头，接头缝隙处用塑料胶带缠封严密，防止混凝土浇筑过程中漏浆，水纹管安装前在管内安装外径小一号的塑料衬管，混凝土初凝后将衬管拔出，用钢绞线绑扎清孔球对管道进行通孔检查，直到管道畅通。横向管道由于顶板横向预应力束管道为1950mm的塑料扁水纹管，施工中极简单被破坏，因此在管道安装前先依据设计根数穿入钢绞线，防止空管道被混凝土压扁,造成钢绞线无法穿入。竖向管道竖向预应力管道与精轧螺纹钢筋、锚垫板及螺母依据设计要求组装完成后一并安装埋设，为保证施工质量，须要实行以下措施：a布置在管道上下口的排浆管和压浆管与钢管的连接均采纳与金属水纹管焊制的三通，并保证焊接处不漏浆，
11、排浆管和压浆管由直径2cm的橡胶软管引出底板和顶板混凝土外固定，并将管口预先密封。橡胶管与金属管采纳细铁丝扎牢，接头处用胶带包扎严密，以防漏浆，并在施工过程中谨防金属管碰掉。b上口锚垫板、锚具槽口采纳循环利用的斗状钢板槽预留，混凝土浇筑前灌满砂子，防止混凝土堵塞管道，混凝土浇筑完初凝后将钢板槽取出下一循环再利用。C安装后的竖向预应力筋下端露出螺母长度不小于3.2cm,顶端露出螺母长度及锚垫板高度要符合设计要求，采纳挂线尺量的方法进行检验。纵横向预应力张拉槽口内采纳编织袋或土工布塞填密实，防止混凝土进入。六、挂篮施工孔洞预留箱梁0#块混凝土浇筑前，要进行挂篮施工预留孔的设置，其中，全部圆形预留孔
12、孔径均为80mm,采纳预埋PVC管预留；方形预留孔孔径为80x200mm,采纳木质盒子预留。其中翼缘板预留圆孔用于挂篮外倒梁的前行和固定，顶板预留圆孔用于挂篮内导梁的前行和固定，底板方孔用于挂篮底模后梁的固定。预留孔位置如与预应力管道位置发生干涉可适当前后移动预留孔位置，尽量避开作横向移动，梁板最端头预留孔道距梁段边缘距离不得小于50cm。预留管底部采纳胶带密封，管内灌满砂子，每个管道采纳至少3道固定钢筋，以保证管道位置精确竖直，浇筑混凝土过程中还用实行措施防止发生上浮，拆模后将沙子掏出即可。七、混凝土浇筑施工箱梁0#块混凝土施工采纳两台混凝土输送泵将C50泵送混凝土一次性浇筑完成，浇筑依次为
13、先浇筑底板，然后浇筑腹板、隔墙部分，最终浇筑顶板混凝土，其中底板浇筑依次为先浇筑墩顶部分，再由中间向两边、由低到高浇筑悬出墩身部分。混凝土由地面输送泵泵送到桥面进行浇筑,一个0#块共171?混凝土，考虑移管和振捣的时间影响,一个0#块混凝土浇筑完成大约须要6小时。混凝土浇筑分层及振捣要求：混凝土分层厚度限制在3040cm,采纳中50插入式振捣器，以混凝土表面水平、泛浆及无下沉为度，每层浇筑振捣棒应插入已浇下层混凝土1014cm,以保证上下层混凝土之间的良好结合，钢筋密集区如倒角和锚垫板防崩网片等位置采纳中30插入式振捣器协助捣实。由于0#块的结构困难，钢筋及预应力管道密集，尤其是底板及张拉端部
14、位，混凝土振捣要充分、周密、不得漏振，以免出现空洞，同时，不得碰撞管道及预埋件，以防管道漏浆堵塞和预埋件产生移动。混凝土入模过程，严禁采纳振捣器振驱逐混凝土，要采纳多点布料，匀称布料的方法施工。顶板混凝土浇筑：顶板混凝土浇筑实行从两端向中间的施工方法，混凝土浇筑至顶板高程振捣密实平整后，在两侧翼缘模板顶面挂线分段对混凝土表面进行抹平处理。先用木抹子整平提浆，然后用铁抹子进行二次收光处理。混凝土养护：混凝土浇筑完成待混凝土初凝后刚好进行养护，顶板和底板覆盖土工布并洒水养生。0#块浇注的混凝土体积大，水化热大，因此还要特殊留意箱内混凝土的养生：箱内设大功率风扇，加速箱内空气流通，降低箱内空气温度；
15、刚好拆除内模板进行洒水养护，非承重模板如侧模，在混凝土达到终凝后即可进行拆模的打算工作，详细拆模时间为对混凝土构件外观没有破坏为宜，承重模板如顶板底模及上倒角模板须待混凝土强度达到设计强度的70%时方可进行拆模，以免拆模过早造成顶板开裂。0#块混凝土养生要有专人负责，保持混凝土表面始终处于潮湿状态为准，混凝土养护时间不小于7天。梁端头凿毛：0#块端头模板在混凝土终凝后即可拆除，拆模时留意对纵向水纹管端头的爱护不造成破坏，混凝土终凝后即可对梁端混凝土面进行凿毛处理，凿毛采纳风镐或其它工具，凿毛标准为将断面上下层钢筋间的混凝土表面浮浆全部凿除为准，以增加相邻梁段混凝土的结合力。八、预应力张拉施工0
