1、配电室操作规程1 .操作程序配电室设备设计有保证其各部分操作程序正确的联锁，但操作人员对设备各部分的操作，仍应严格按照操作规程要求进行，不应随意操作，更不应在操作受阻时不加分析强行操作，否则容易造成设备损坏甚至引起事故。2 .无接地开关断路器设备的操作2.1 断路器手车进入柜体断路器手车准备由柜外推入柜内前，应认真检查断路器是否完好，有无工具、杂物等遗留在机构箱或开关内，确认无问题后将手车装在转运车上并锁定好，将转运车推至柜前并调整到合适位置,将转运车前部定位锁板插入柜体中隔板插口与柜体锁定之后，打开断路器手车的锁定钩，通过辅助导轨推入柜体并与柜体锁定，当确认已将手车与柜体锁定好之后，解除转运
2、车与柜体的锁定，将转运车移开。2 .2手车在柜内操作手车由转运车装入柜体后，即处于柜内断开位置，若将手车投入运行，首先使手车处于试验位置，将辅助回路插头插好，此时可在主回路未接通的情况下对断路器手车进行电气操作试验；若想继续进行操作，首先必须把所有柜门关闭并确认断路器处于分闸状态，插入操作摇把，顺时针转动摇把直至摇把明显受阻并听到清脆的辅助开关切换声，此时主回路接通,手车处于工作位置,取下摇把，可通过控制回路对断路器手车进行合、分操作。若要将手车从工作位置退出，首先应确认断路器手车处于分闸状态，插入操作摇把，逆时针转动摇把直至摇把明显受阻并听到清脆的辅助开关切换声，此时主回路断开，活门关闭，手
3、车已退至试验位置，取下摇把。2.3手车退出柜外若准备从柜内取出手车，首先应确认手车处于试验位置，打开手车室门，解除辅助回路插头并将其扣锁在手车上，此时将转运车推至柜前（与把手车装入柜内时相同），然后将手车解锁并向外拉出。当手车完全进入转运车并确认转运车锁定，解除转运车与柜体的锁定，把转运车向后拉出适当距离后，轻轻放下停稳。2.4断路器手车在柜内的分、合闸的确认断路器手车的分合闸状态可由断路器手车面板上的分合闸指示牌及仪表室面板上的分合闸指示灯两方面来判定。若透过柜体中面板观察窗看到手车面板上绿色的分闸指示牌则判定断路器处于分闸状态，此时如果辅助回路插头接通电，则仪表面板上分闸指示灯亮。若透过柜
4、体中面板观察窗看到手车面板上红色的合闸指示牌则判定断路器处于合闸状态，此时如果辅助回路插头接通电，则仪表面板上合闸指示灯亮。3.有接地开关断路器设备的操作将手车推入柜体或从柜内取出手车的操作程序与无接地开关的断路器设备操作程序相同，仅当手车在柜内操作和操作接地开关过程中应注意：3. 1手车在柜内的操作当准备将手车推入工作位置时，除要遵守无接地开关的断路器设备操作的各项要求外，还应确认接地开关处于分闸状态，否则下一步操作无法完成。3 .2接地开关的合分闸操作合接地开关，首先应确认手车已退至断开/试验位置，并取下推进摇把，然后按下接地开关操作孔处联锁弯板，插入接地开关操作手柄，顺时针转动约90即可
5、合上接地开关；分接地开关，首先应确认手车处于试验位置，前后门都已关闭，插入接地开关操作手柄,逆时针转动约90即可分开接地开关。4 .隔离手车的操作隔离手车不具备接通和断开负荷电流的能力，因此在带负荷的情况下不允许推拉手车。在进行隔离手车柜内操作时，必须保证先将与之配合的断路器分闸后，通过断路器辅助触点转换解除与之配合的隔离手车上的电气联锁，只有这时才能操作隔离手车，具体操作程序与断路器手车相同。5 .联锁使用5.1 本设备是以机械联锁为主,辅之以电气联锁实现其联锁功能的,满足了成套设备“五防”的要求。但是操作人员不应因此而忽视操作规程的要求，只有规程制度与技术手段相结合才能有效发挥联锁装置的保
6、障作用，防止误操作事故的发生。5.2 本设备的联锁功能的投入和解除是在正常操作过程中同时实现的，不需要增加额外的操作步骤。如发现操作受阻（如操作力增大），应首先检查是否有误操作的可能,而不应强行操作以至损坏设备，甚至导致误操作事故的发生。5.3 有些联锁因特殊需要允许紧急解锁，但紧急解锁的使用必须慎重，不宜经常使用，使用时也要采取必要的防护措施，一经处理完毕，应立即恢复联锁原状。如前下门与接地开关间的联锁，正常运行时，柜前下门是被接地开关操作轴上的锁杆锁住的。如果有必要，需开启柜下门观察电缆室的状况时，在接地开关分闸的情况下，可通过紧急解锁装置（指柜下门联锁）来实现，解锁程序是：先拨开下柜门上
7、的解锁孔，然后用随机专用工具（或螺丝刀）将柜内右前侧的锁杆压下，此时即可将下柜门打开。6 .检修维护6.1 定期按断路器的安装使用说明书的要求检查其情况，并进行必要的调整。6.2 检查手车推进机构及其联锁的情况。6.3 检查主回路的情况，擦除动静触头上某旧油脂，查看触头有无损伤，弹簧力有无明显变化,有无因温度过高引起镀层异常氧化现象，如有应及时处理。6.4清扫各部位灰尘，特别是绝缘表面的灰尘，擦净油烟。6.5观察主母线和电气连接处母线，如有发现母线过热变色应进行检修。6.6检查辅助回路触头有无异常情况，并进行必要的修整。6.7 检查接地回路各部分的情况，如接地触头、主接地线及门接地线等，保证其

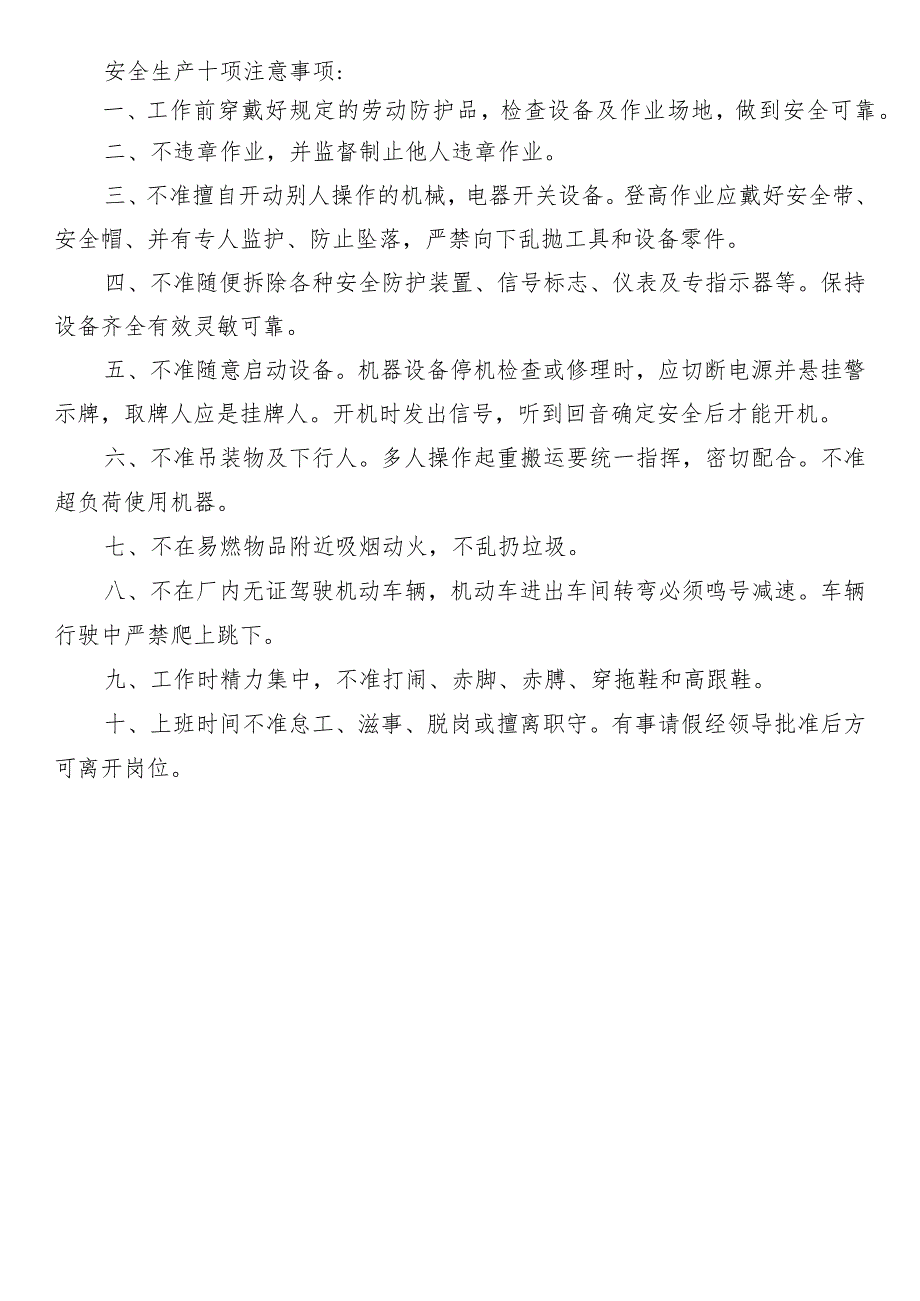

8、接地连续性。6.8 检查各部分紧固件，如有松动，应及时紧固。安全生产十项注意事项:一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
