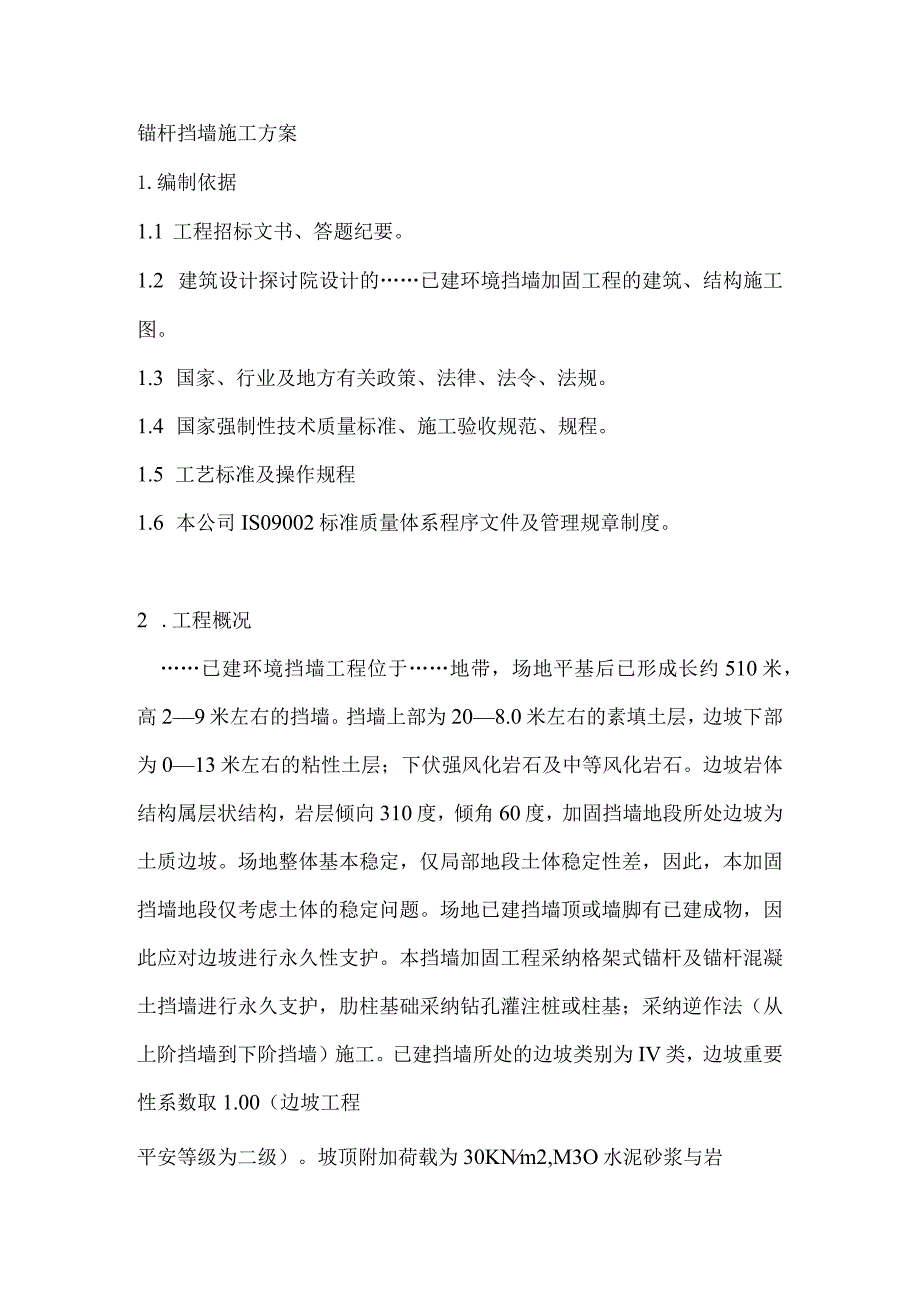

1、锚杆挡墙施工方案1.编制依据1.1 工程招标文书、答题纪要。1.2 建筑设计探讨院设计的已建环境挡墙加固工程的建筑、结构施工图。1.3 国家、行业及地方有关政策、法律、法令、法规。1.4 国家强制性技术质量标准、施工验收规范、规程。1.5 工艺标准及操作规程1.6 本公司IS09002标准质量体系程序文件及管理规章制度。2 .工程概况已建环境挡墙工程位于地带，场地平基后已形成长约510米，高29米左右的挡墙。挡墙上部为208.0米左右的素填土层，边坡下部为013米左右的粘性土层；下伏强风化岩石及中等风化岩石。边坡岩体结构属层状结构，岩层倾向310度，倾角60度，加固挡墙地段所处边坡为土质边坡。

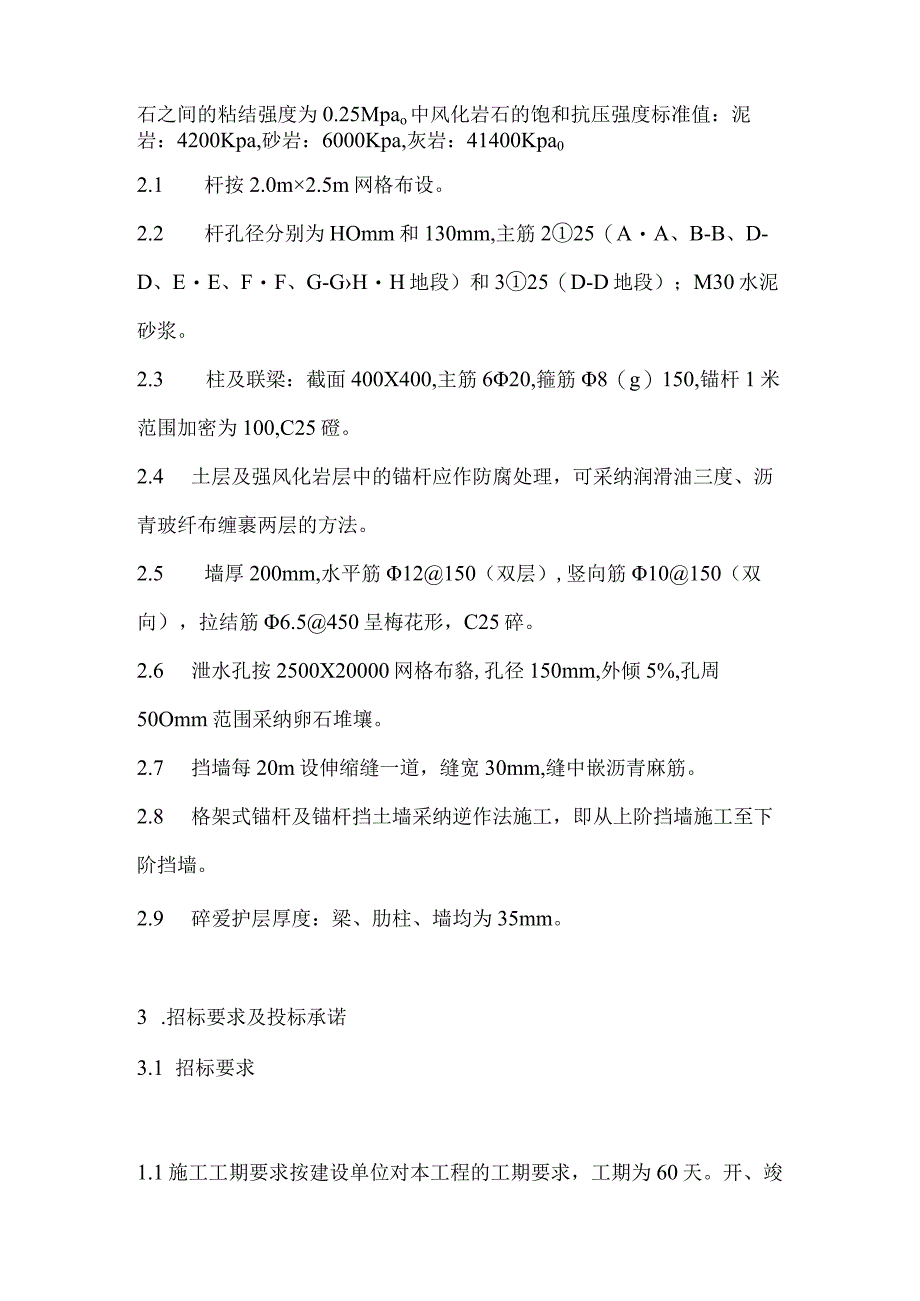

2、场地整体基本稳定，仅局部地段土体稳定性差，因此，本加固挡墙地段仅考虑土体的稳定问题。场地已建挡墙顶或墙脚有已建成物，因此应对边坡进行永久性支护。本挡墙加固工程采纳格架式锚杆及锚杆混凝土挡墙进行永久支护，肋柱基础采纳钻孔灌注桩或柱基；采纳逆作法（从上阶挡墙到下阶挡墙）施工。已建挡墙所处的边坡类别为IV类，边坡重要性系数取1.00（边坡工程平安等级为二级）。坡顶附加荷载为30KNm2,M3O水泥砂浆与岩石之间的粘结强度为0.25Mpao中风化岩石的饱和抗压强度标准值：泥岩：4200Kpa,砂岩：6000Kpa,灰岩：41400Kpa02.1 杆按2.0m2.5m网格布设。2.2 杆孔径分别为HOm
3、m和130mm,主筋225（AA、B-B、D-D、EE、FF、G-GHH地段）和325（D-D地段）；M30水泥砂浆。2.3 柱及联梁：截面400X400,主筋620,箍筋8（g）150,锚杆1米范围加密为100,C25磴。2.4 土层及强风化岩层中的锚杆应作防腐处理，可采纳润滑油三度、沥青玻纤布缠裹两层的方法。2.5 墙厚200mm,水平筋12150（双层）,竖向筋10150（双向），拉结筋6.5450呈梅花形，C25碎。2.6 泄水孔按2500X20000网格布貉,孔径150mm,外倾5%,孔周50Omm范围采纳卵石堆壤。2.7 挡墙每20m设伸缩缝一道，缝宽30mm,缝中嵌沥青麻筋。2.

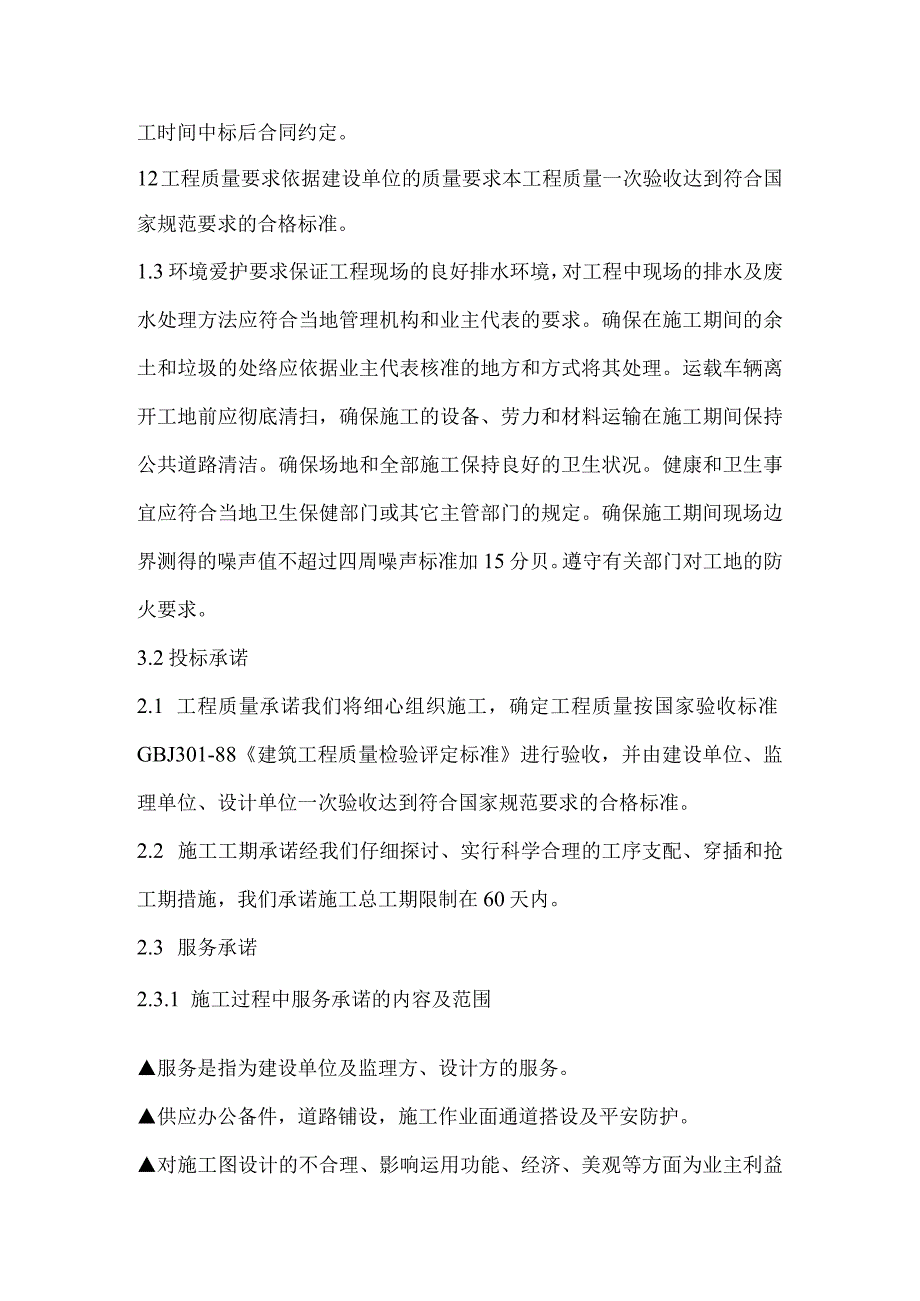

4、8 格架式锚杆及锚杆挡土墙采纳逆作法施工，即从上阶挡墙施工至下阶挡墙。2.9 碎爱护层厚度：梁、肋柱、墙均为35mm。3 .招标要求及投标承诺3.1 招标要求1.1施工工期要求按建设单位对本工程的工期要求，工期为60天。开、竣工时间中标后合同约定。12工程质量要求依据建设单位的质量要求本工程质量一次验收达到符合国家规范要求的合格标准。1.3环境爱护要求保证工程现场的良好排水环境，对工程中现场的排水及废水处理方法应符合当地管理机构和业主代表的要求。确保在施工期间的余土和垃圾的处络应依据业主代表核准的地方和方式将其处理。运载车辆离开工地前应彻底清扫，确保施工的设备、劳力和材料运输在施工期间保持公共
5、道路清洁。确保场地和全部施工保持良好的卫生状况。健康和卫生事宜应符合当地卫生保健部门或其它主管部门的规定。确保施工期间现场边界测得的噪声值不超过四周噪声标准加15分贝。遵守有关部门对工地的防火要求。3.2投标承诺2.1 工程质量承诺我们将细心组织施工，确定工程质量按国家验收标准GBJ301-88建筑工程质量检验评定标准进行验收，并由建设单位、监理单位、设计单位一次验收达到符合国家规范要求的合格标准。2.2 施工工期承诺经我们仔细探讨、实行科学合理的工序支配、穿插和抢工期措施，我们承诺施工总工期限制在60天内。2.3 服务承诺2.3.1 施工过程中服务承诺的内容及范围服务是指为建设单位及监理方、
6、设计方的服务。供应办公备件，道路铺设，施工作业面通道搭设及平安防护。对施工图设计的不合理、影响运用功能、经济、美观等方面为业主利益考虑，并提出合理化建议报送建设单位。刚好处理解决建设单位、监理方、设计方来电、来函、来访所提出的施工中存在的问题。为建设单位供应召集会议的场所及服务设施。供应产品运用留意事项和运用方法。3.2.3.2施工过程中的服务工作支配及责任者由项目生产技术副经理负责组织，时常与建设单位联系，征求看法,作好服务记录。由项目经理负责组织与生产技术副经理协作协调，时常与建设单位、监理工程师等联系，征求看法，并作好服务记录。在进行服务工作中，做到文明用语，礼貌待人。3.23.3竣工交
7、验后的服务承诺及支配项目部在竣工交持时填写建筑工程质量保修书，加盖单位公章和企业法人代表章；用户有问题填写质量问题通知单交公司技术质量部回访保修科。用户投诉书、质量问题通知单等刚好由公司相关部门送到公司回访保修科，由管理人员登记建帐，并快速组织人员修理并通知项目部。项目部接到质量问题通知单，生产技术副经理应主动协作保修人员，尽快到现场对质量问题进行复查，明确工程质量问题产生的实际状况，对工程质量的问题进行鉴定，并提出保修看法。对保修看法进行探讨确定后，形成保修方案，回访保修科组织保修人员和保修所需物资尽快投入保修。必要时，保修方案应经公司技术质量部或总工程师批准。5 .施工布署5.1 锚杆挡墙
8、支护方案依据场地边坡的工程地质特征，结合场地已建挡墙的平面要求以及挡墙高度，本挡墙加固工程采纳格架式锚杆（A-A、B-B、C-CE-E、FF、G-G、H-H地段）及锚杆混凝土挡墙（D-D地段）进行永久性支护（从上阶挡墙到下阶挡墙）施工，以保证本挡墙在加固施工过程中的平安。5.2 锚杆挡墙施工流程脚手架搭设一放线定位一钻机进位，确定钻进方向f钻孔至设计深度，清孔f压力灌浆一补灌浆f垂直钻孔做压水试验f绑扎墙体钢筋一安装模板-浇筑碎一养护。5.3 施工总支配依据建设单位要求，该碎锚杆挡墙施工必需在两个月内完成，因此，锚杆单项施工应在30天内完成，考虑到本工程技术难度大、工期紧，灌浆中的不行预见因素
9、多，依据操作部位大小，支配8台钻机入场，以保证钻进速度和灌浆速度，由于灌浆只能单孔灌浆，不能几孔同时灌，以避开压力过大而造成岩体上浮而破坏基岩的发生，且灌浆过程中不行预见因素许多，依据我们以前的施工阅历状况下；平均每天只能处理34个孔，工作时间为16小时；本工程考虑24小时不间断施工，以节约出钻机在各施工段之间移位，设备修理，雨季等影响因素，在不出大的意外状况下，我们支配每天平均钻灌20个孔并刚好灌浆，依据设计工程量506根锚杆，因此，在30天内可以完成。6 .施工打算6.1 技术打算6.1.1 技术打算工作6.LL1组织施工技术人员阅读施工图，写出读图记录，并汇总施工图中存在的问题，以利在设
10、计图纸会审交底会上解决。6.L1.2写出碎、砂浆协作比试配托付书，送原材料检验，进行碎、砂浆协作比试配工作。6.L1.3提出原材料支配、半成品加工支配。6.1.1.4搞好施工现场平面布络规划。7 .钻孔灌注桩施工方法及要求7.1. 桩身碎强度等级：C25o碎爱护层厚度：40mmO7.2. 钢筋接长：要求采纳闪光对接焊。7.3. 桩应嵌入中等风化岩石内不小于100Ommo桩端岩石饱和抗压强度标准值:泥岩4200kpa,砂岩:6000kpa,灰岩：4HOOkpao7.4. 桩基施工应严格按建筑桩基技术规范JGJ9494执行。7.5. 桩基应进行检测。8 .锚杆施工方法及要求8.1. 锚杆施工要求1
11、）锚杆成孔与水平线成20,锚孔灌注M30水泥砂浆,在23个大气压下压浆。2）锚杆深度：锚固于岩层中锚杆的有效嵌固段长度不小于4.0mO锚固于土层中锚杆的有效嵌固段长度不小于10.0mo3）要求在浇筑墙板及立柱前进行锚杆抗拔试验，验收锚杆的试验荷载值：230kN（225）340kN（325）。4）锚杆与肋连接要求：锚杆弯折35d锚入肋柱并与肋柱中的附加构造钢筋焊接。锚杆接长要求采纳焊接。肋柱和挡墙应低于坡脚排水沟底标高不少于400mm和200mmo5）碎墙中可掺入水泥用量10%的UEA-H膨胀剂。6）边坡后缘可用15Omm厚的C15素碎封闭，以防地表水入渗。7）锚杆挡土墙施工采纳向下逆作跳槽分段
12、施工，只有当同一高度各段锚杆施工完成后，才可接着向下分段施工。8）钻孔完成后，应用清水对钻孔进行冲洗，以便将岩粉清除孔外，然后用压缩空气将孔内积水吹干。9）插入钻孔的锚杆要求顺直，并应除锈，在孔口旁边的非锚固区段的锚杆钢筋应事先涂一层防锈漆，并用两层沥清玻璃布包扎做好防锈层，以便浆锚时砂浆能封柱防锈层端部，锚杆连接采纳焊结。10）插放锚杆前必需每隔1.5m焊好锚杆支架，插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔底部。8.2. 锚杆施工方法8.2.1 脚手架搭设主要为满意钻机及灌浆施工操作用，立杆纵横间接LOm；纵横模杆间距Lom,架子宽度为4m,纵向及横向每隔2m架设剪刀撑，横杆的位路还要满意
13、孔位高度钻机就位的要求。8.2.2 依据设计的桩位布络，实行“四序次”施工。8.2.3 孔位定位、定向依据现已形成的工程轴线限制网，在岩面上确定每孔位络并作好标记，然后采纳半仪器法，即用罗盘确定孔位的水平角和竖直角，水平角为用量角器在施工图上实量角度，这样就可确定钻机位凿和钻杆方位。8.2.4 钻孔及清孔采纳硬质合金钻头钻进，、冲洗液为清水，按设计钻孔深度一次钻成孔，成孔后用清水泵洗孔壁和裂隙，冲孔时采纳脉冲式，直到孔上返出清水为止，并吸干孔内水份。8.2.5 压水试验清孔完成后进行简易压力试验，以测定孔位部分岩石的渗透性，达到限制和调整灌浆压力的目的，压水试验的压力值为设计灌浆压力的80%-
14、100%,稳定时间为30分钟，压水试验孔数不少于总孔数的5%o压水试验吸水量的稳定标准为：在压力值稳定后，每5分钟记录一次流量读数，当流量大于5升/分时，连续四次读数，其最大值与最小值的差应小于最终值的10%,当流量小于5升/分时，连续四次读数，其最大值与最小值的差应小于最终值的20%或连续四次读数，流量均小于0.5升/分时则最终读数即为计算流量，检查孔均需进行压水试验，其稳定标准及压力与灌浆孔的压水试验要求相同。826插筋、回填封孔当灌浆结束后，马上卸下封口橡胶塞，将先预制好的钢筋插入孔后，然后采纳机械压浆法或人工填入法将锚孔填实封死。8.2.7 垂直钻孔作压水试验当加固施工完成后，在该部分
15、岩体平面上钻几个检查孔，用钻机垂直向下钻孔，取出岩芯，视察水泥浆在岩石裂隙上的充填，做压力试验，若岩体吸水量小则说明固结效果好，反之则不好，具体检查部位和数量由设计院确定。9 .碎格架式挡墙施工方法在锚杆工程施工完成后即时插入碎墙施工，施工依次由下而上分段逐次进行，本工程模板采纳小块钢模，碎采纳自拌碎。9.2. 施工依次搭设脚手架一放线定位一绑孔钢筋、校正一安装模板一浇筑碎一养护f拆模。9.3. 施工方法9.2.1 本工程模板的固定采纳锚杆将脚手架焊接连接成为整体，作为支撑体系，支撑模板。9.2.2 温度伸缩缝采纳聚苯乙稀塑料板填充。9.2.3 在钢筋绑扎前应对岩壁作表面修整，对凹进较大的孔洞应用浆碎片石填充，必需保证壁面平整，碎墙体厚度必需满意设计要求。9.2.4 浇筑砂采纳人工将役干脆输送到位，必需满意操作规程要求，刚好作好浇灌和隐藏记录。10 .保证质量技术措施10.2. 由于采纳该技术加固基岩在重庆市较少，各方面没有阅历，因此在施工中建设方、设计、监测、施工部门必需紧密协作，施工中出现的各种状况都必需得到刚好的反馈，以保证该项技术取得胜利，各部门明确一人作为联络员，特地负责该项事宜，施工部门要在设计院和监测部门指导下进行施工。10.3. 施工单位参与该分项工程施工人员进行
