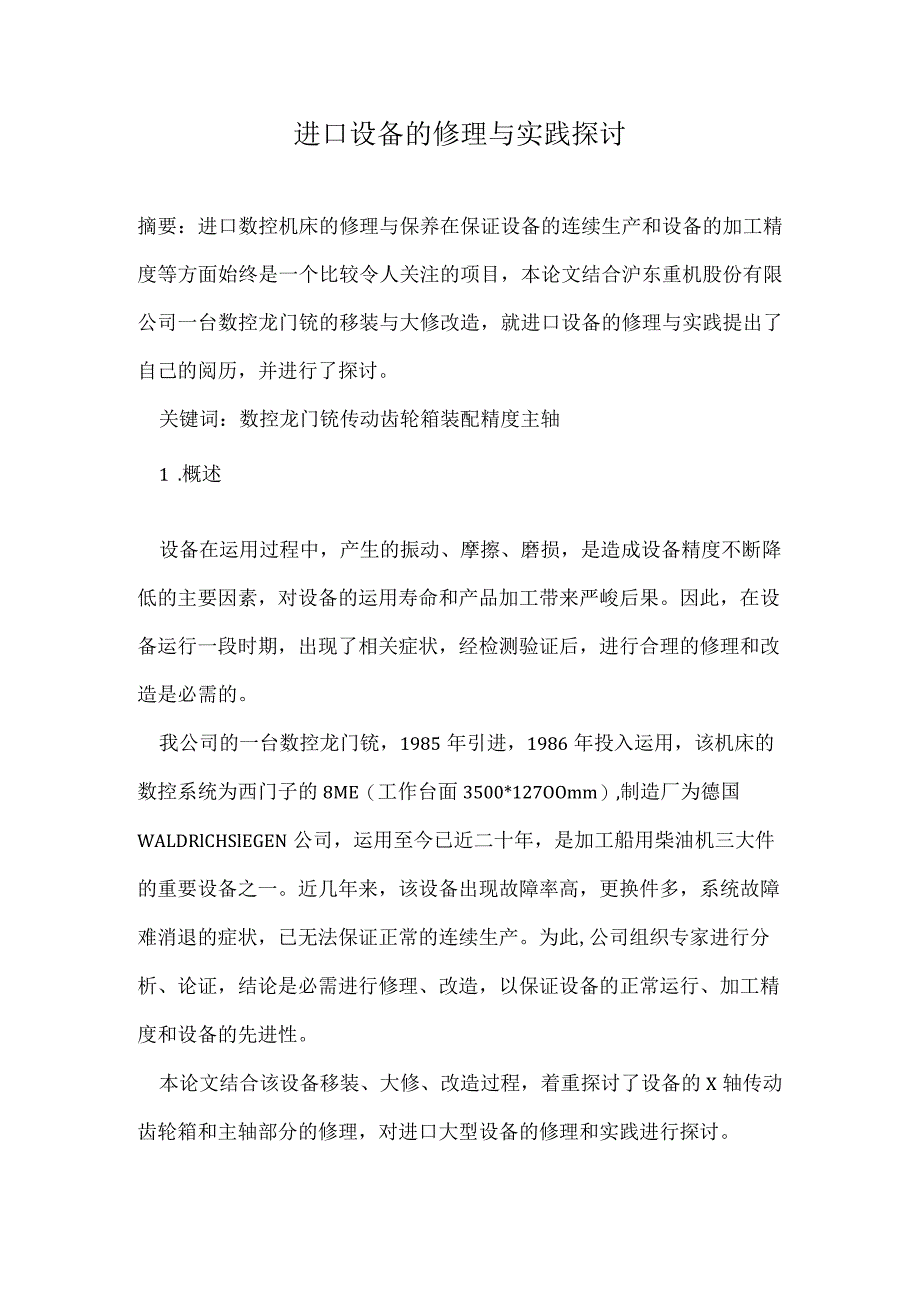

进口设备的维修与实践探讨-机械工程师论文.docx_第1页
第1页 / 共8页

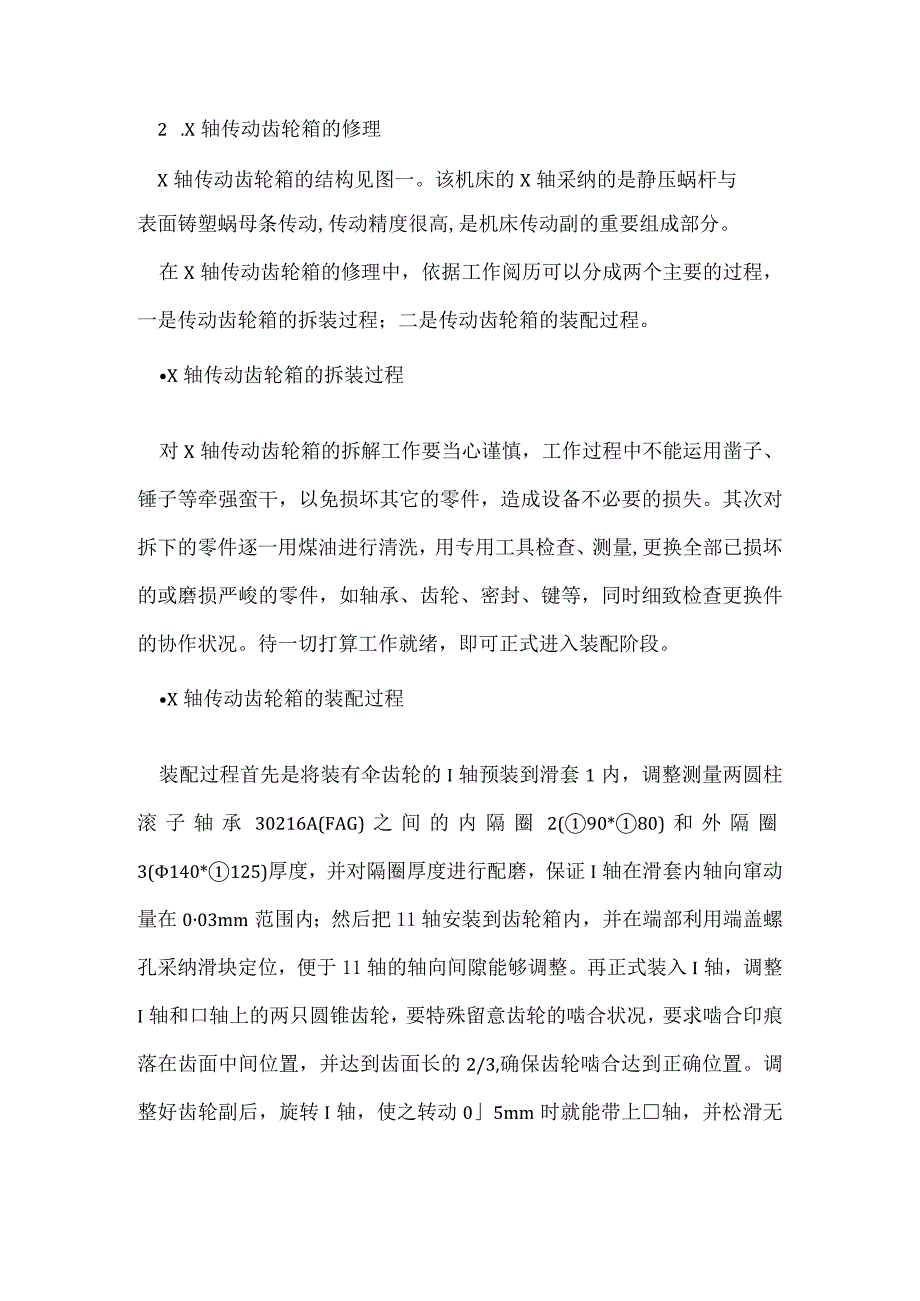

进口设备的维修与实践探讨-机械工程师论文.docx_第2页
第2页 / 共8页

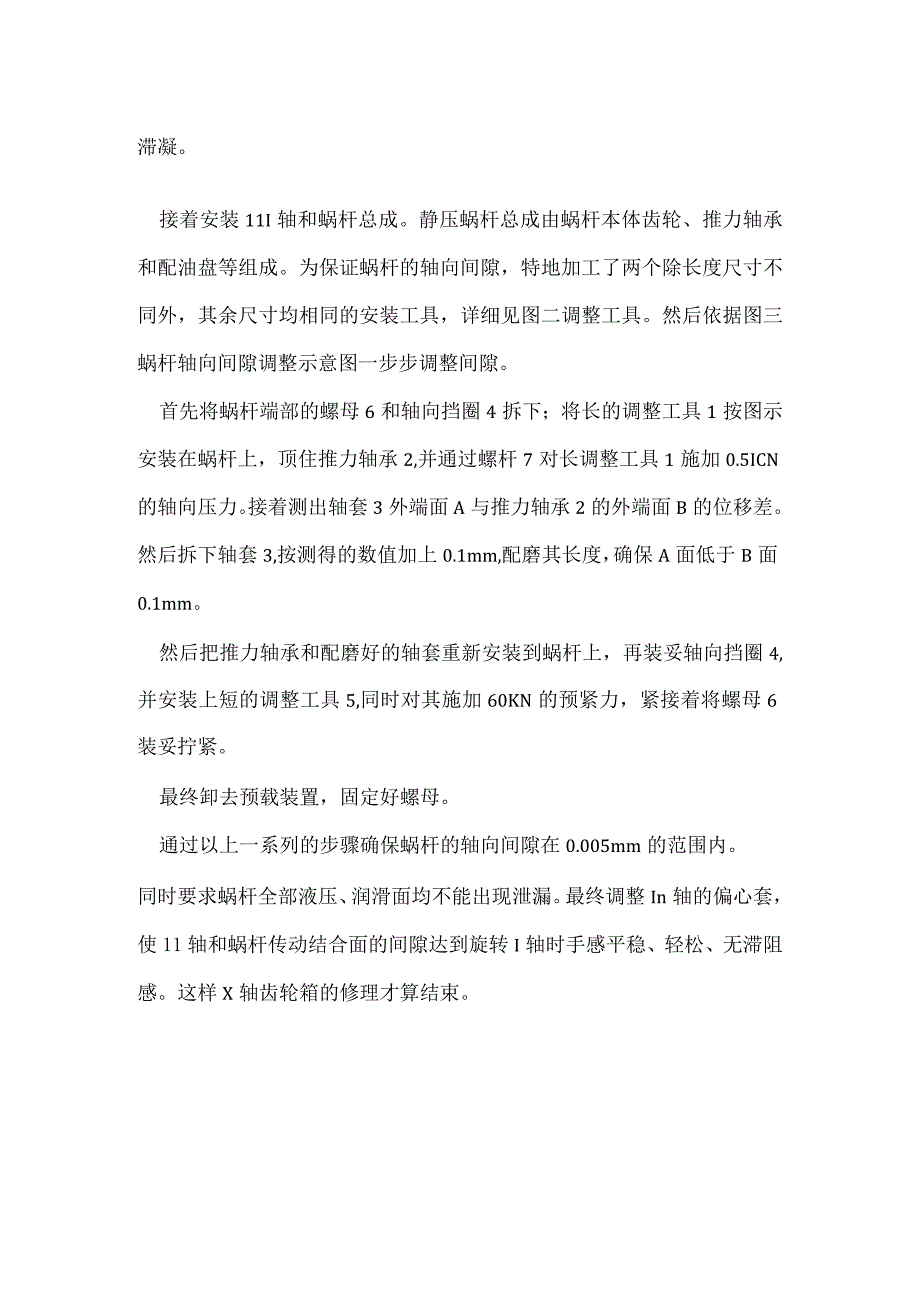

进口设备的维修与实践探讨-机械工程师论文.docx_第3页
第3页 / 共8页
进口设备的维修与实践探讨-机械工程师论文.docx_第4页
第4页 / 共8页
进口设备的维修与实践探讨-机械工程师论文.docx_第5页
第5页 / 共8页
进口设备的维修与实践探讨-机械工程师论文.docx_第6页
第6页 / 共8页
进口设备的维修与实践探讨-机械工程师论文.docx_第7页
第7页 / 共8页
进口设备的维修与实践探讨-机械工程师论文.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《进口设备的维修与实践探讨-机械工程师论文.docx》由会员分享,可在线阅读,更多相关《进口设备的维修与实践探讨-机械工程师论文.docx(8页珍藏版)》请在第壹文秘上搜索。

1、进口设备的修理与实践探讨摘要:进口数控机床的修理与保养在保证设备的连续生产和设备的加工精度等方面始终是一个比较令人关注的项目,本论文结合沪东重机股份有限公司一台数控龙门铳的移装与大修改造,就进口设备的修理与实践提出了自己的阅历,并进行了探讨。关键词:数控龙门铳传动齿轮箱装配精度主轴1 .概述设备在运用过程中,产生的振动、摩擦、磨损,是造成设备精度不断降低的主要因素,对设备的运用寿命和产品加工带来严峻后果。因此,在设备运行一段时期,出现了相关症状,经检测验证后,进行合理的修理和改造是必需的。我公司的一台数控龙门铳,1985年引进,1986年投入运用,该机床的数控系统为西门子的8ME(工作台面35

2、00*127OOmm),制造厂为德国WALDRlCHSlEGEN公司,运用至今已近二十年,是加工船用柴油机三大件的重要设备之一。近几年来,该设备出现故障率高,更换件多,系统故障难消退的症状,已无法保证正常的连续生产。为此,公司组织专家进行分析、论证,结论是必需进行修理、改造,以保证设备的正常运行、加工精度和设备的先进性。本论文结合该设备移装、大修、改造过程,着重探讨了设备的X轴传动齿轮箱和主轴部分的修理,对进口大型设备的修理和实践进行探讨。2 .X轴传动齿轮箱的修理X轴传动齿轮箱的结构见图一。该机床的X轴采纳的是静压蜗杆与表面铸塑蜗母条传动,传动精度很高,是机床传动副的重要组成部分。在X轴传动

3、齿轮箱的修理中,依据工作阅历可以分成两个主要的过程,一是传动齿轮箱的拆装过程;二是传动齿轮箱的装配过程。X轴传动齿轮箱的拆装过程对X轴传动齿轮箱的拆解工作要当心谨慎,工作过程中不能运用凿子、锤子等牵强蛮干,以免损坏其它的零件,造成设备不必要的损失。其次对拆下的零件逐一用煤油进行清洗,用专用工具检查、测量,更换全部已损坏的或磨损严峻的零件,如轴承、齿轮、密封、键等,同时细致检查更换件的协作状况。待一切打算工作就绪,即可正式进入装配阶段。X轴传动齿轮箱的装配过程装配过程首先是将装有伞齿轮的I轴预装到滑套1内,调整测量两圆柱滚子轴承30216A(FAG)之间的内隔圈2(90*80)和外隔圈3(140

4、*125)厚度,并对隔圈厚度进行配磨,保证I轴在滑套内轴向窜动量在003mm范围内;然后把11轴安装到齿轮箱内,并在端部利用端盖螺孔采纳滑块定位,便于11轴的轴向间隙能够调整。再正式装入I轴,调整I轴和口轴上的两只圆锥齿轮,要特殊留意齿轮的啮合状况,要求啮合印痕落在齿面中间位置,并达到齿面长的2/3,确保齿轮啮合达到正确位置。调整好齿轮副后,旋转I轴,使之转动05mm时就能带上轴,并松滑无滞凝。接着安装11I轴和蜗杆总成。静压蜗杆总成由蜗杆本体齿轮、推力轴承和配油盘等组成。为保证蜗杆的轴向间隙,特地加工了两个除长度尺寸不同外,其余尺寸均相同的安装工具,详细见图二调整工具。然后依据图三蜗杆轴向间

5、隙调整示意图一步步调整间隙。首先将蜗杆端部的螺母6和轴向挡圈4拆下;将长的调整工具1按图示安装在蜗杆上,顶住推力轴承2,并通过螺杆7对长调整工具1施加0.5ICN的轴向压力。接着测出轴套3外端面A与推力轴承2的外端面B的位移差。然后拆下轴套3,按测得的数值加上0.1mm,配磨其长度,确保A面低于B面0.1mm。然后把推力轴承和配磨好的轴套重新安装到蜗杆上,再装妥轴向挡圈4,并安装上短的调整工具5,同时对其施加60KN的预紧力,紧接着将螺母6装妥拧紧。最终卸去预载装置,固定好螺母。通过以上一系列的步骤确保蜗杆的轴向间隙在0.005mm的范围内。同时要求蜗杆全部液压、润滑面均不能出现泄漏。最终调整

6、In轴的偏心套,使11轴和蜗杆传动结合面的间隙达到旋转I轴时手感平稳、轻松、无滞阻感。这样X轴齿轮箱的修理才算结束。图一X轴传动齿轮箱的结构图短的长的图二调整工具图三蜗杆轴向间隙调整示意图3 .主轴的修理零件的加工精度主要取决于刀具与工件相对运动的稳定性,要求机器的主轴在较高转速下,有高的回转精度,所以除高质量的主轴,高精度的主轴承外,高质量的装配工艺对保证加工精度是至关重要的,对主轴的修理就是要满意以上三个方面的要求。主轴的修理工艺过程与X轴传动齿轮箱大致相同,主轴的结构见图四。第一步对主轴部件进行解体、清洗、测量、更换损坏或磨损严峻的零件,并细致检查更换件的协作状况,特殊要检查新的主轴承的

7、内径与换下的轴承的内径是否符合,当然这不仅仅是指大的尺寸,关键是指公差状况,因为轴与轴承的协作状况关系到运转时轴承的温升。另外主轴假如进行修磨后,在轴承档位置必需标出径向跳动量的最大点和最小点,因为高精度的轴承对其的径向跳动也有表示,这样在安装时将轴承的最大点对准轴的最小点,轴承的最小点对准轴的最大点,这在修理中称之为补差法。然后进行主轴部件的预装工作,首先把垫圈2放入主轴上调整主轴承内圈,达到精确要求后,将主轴承装入主轴,加上肯定的预紧力,然后用千分表的表头对准轴承外圈及轴承端面,用手拉转轴承外圈,限制其径向跳动及端面跳动最大值在0.005mm以内(新机床该值为0.002mm),随后用块规测

8、量垫圈1的厚度,值为8.585mm,按该尺寸配磨垫圈1。再将主轴承拆下,将配磨好的垫圈1、件2和压盖3装入主轴,把主轴承重新装入主轴并拧紧螺母5进行固定。接着装入垫片6、平面轴承7、隔圈8,垫片9内有6根弹簧,给两只平面轴承以预紧力,细致装入垫片9、平面轴承10和垫圈11后,拧紧螺母12。然后安装轴承13,并把螺母14拧紧。正确安装完上述零部件后,检查轴承径向间隙,因为在机床主轴中,游隙的大小干脆影响主轴的运动精度,从而干脆影响加工的质量,在此使其限制在0005mm内。接着安装主轴中的卡爪15,先将定型弹簧片装入与卡爪的连接轴15A上,用IOMPa的压力把定型弹簧片压缩,并用螺母固定锁紧,将内

9、爪15装入主轴中心孔内固定。最终安装四只T型螺钉,装妥后,用手动泵泵至12MPa,检测T型螺钉的液压部件是否有泄露现象。待一切正常后,将方滑枕倒置,主轴尽量吊水平,然后从滑枕下口渐渐装入方滑枕内,等到位后用螺栓固定好。图四主轴结构图4 .精度测试本机床经修理、安装并调试结束后,对机床的几何精度进行了检测。经检验,全部的精度都达到新机出厂时的精度范围内,比如主轴锥孔径向跳动为0002mm,主轴的径向跳动为0.005mm等等。现在机床已交付车间,投入了繁忙的柴油机产品的生产中。5 .阅历与探讨大型数控龙门铳床是数控机床中困难程度与技术含量均较高的设备,往往代表了一个时期的机床水平。以往,用户一般只进行一般的保养及故障检修,比较大的修理往往托付原制造厂或专业厂进行。我们通过这次大修改造,不仅使机床的静态精度与性能得到提升,大修后该机床的全部精度检测数据全部达到该机床出厂的精度标准。最重要的是通过这次大修改造熬炼了自己的队伍,大大提高了工程技术人员和技术工人的综合技术素养,并对机床的构造与机床性能加深了了解,增加了人与机床的亲和力。我们将在细致总结这次大修改造的基础上,进一步细致探讨对一些重大关键设备进行大修改造的途径和方案。
