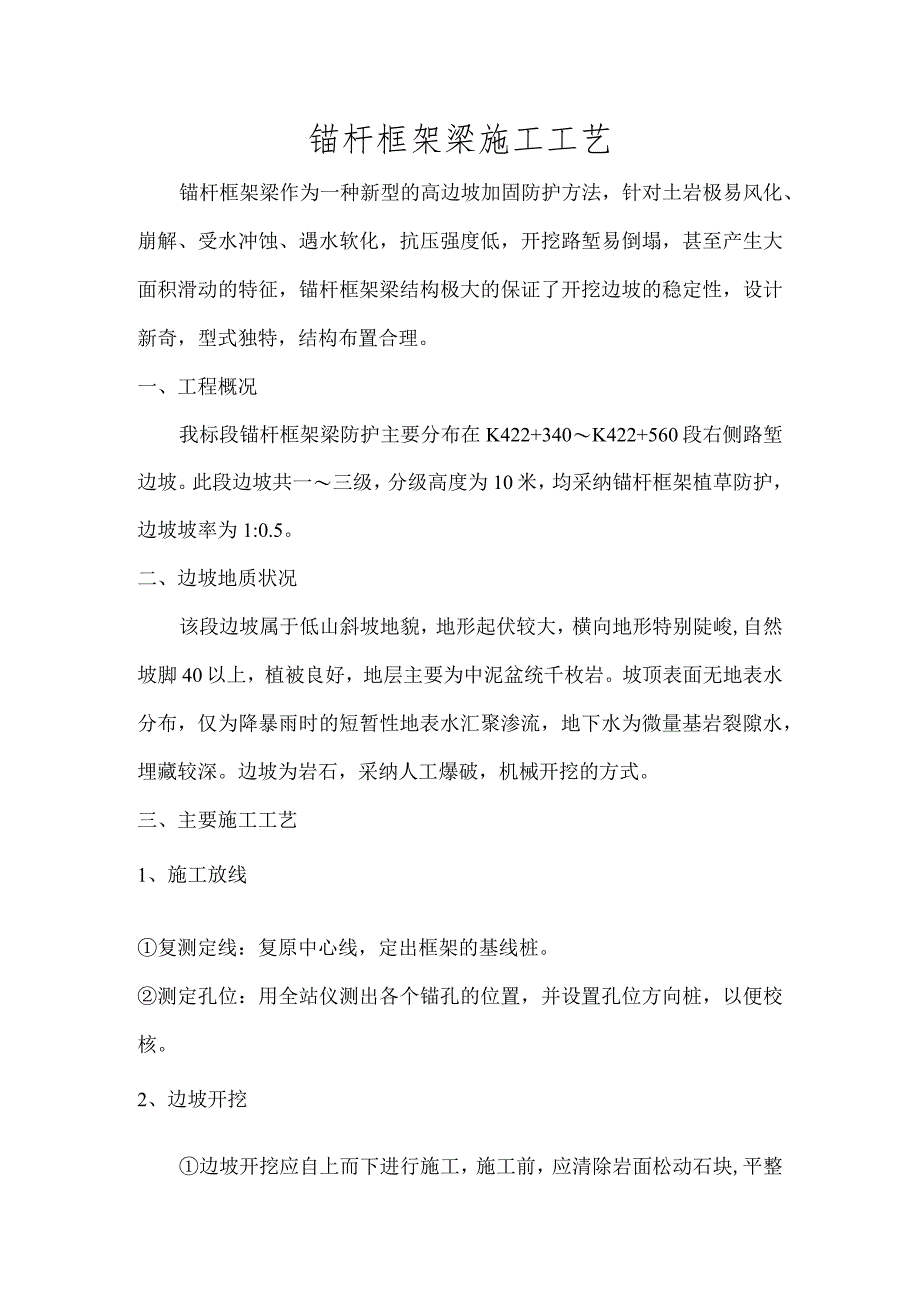

1、锚杆框架梁施工工艺锚杆框架梁作为一种新型的高边坡加固防护方法，针对土岩极易风化、崩解、受水冲蚀、遇水软化，抗压强度低，开挖路堑易倒塌，甚至产生大面积滑动的特征，锚杆框架梁结构极大的保证了开挖边坡的稳定性，设计新奇，型式独特，结构布置合理。一、工程概况我标段锚杆框架梁防护主要分布在K422+340K422+560段右侧路堑边坡。此段边坡共一三级，分级高度为10米，均采纳锚杆框架植草防护，边坡坡率为1:0.5。二、边坡地质状况该段边坡属于低山斜坡地貌，地形起伏较大，横向地形特别陡峻,自然坡脚40以上，植被良好，地层主要为中泥盆统千枚岩。坡顶表面无地表水分布，仅为降暴雨时的短暂性地表水汇聚渗流，地下

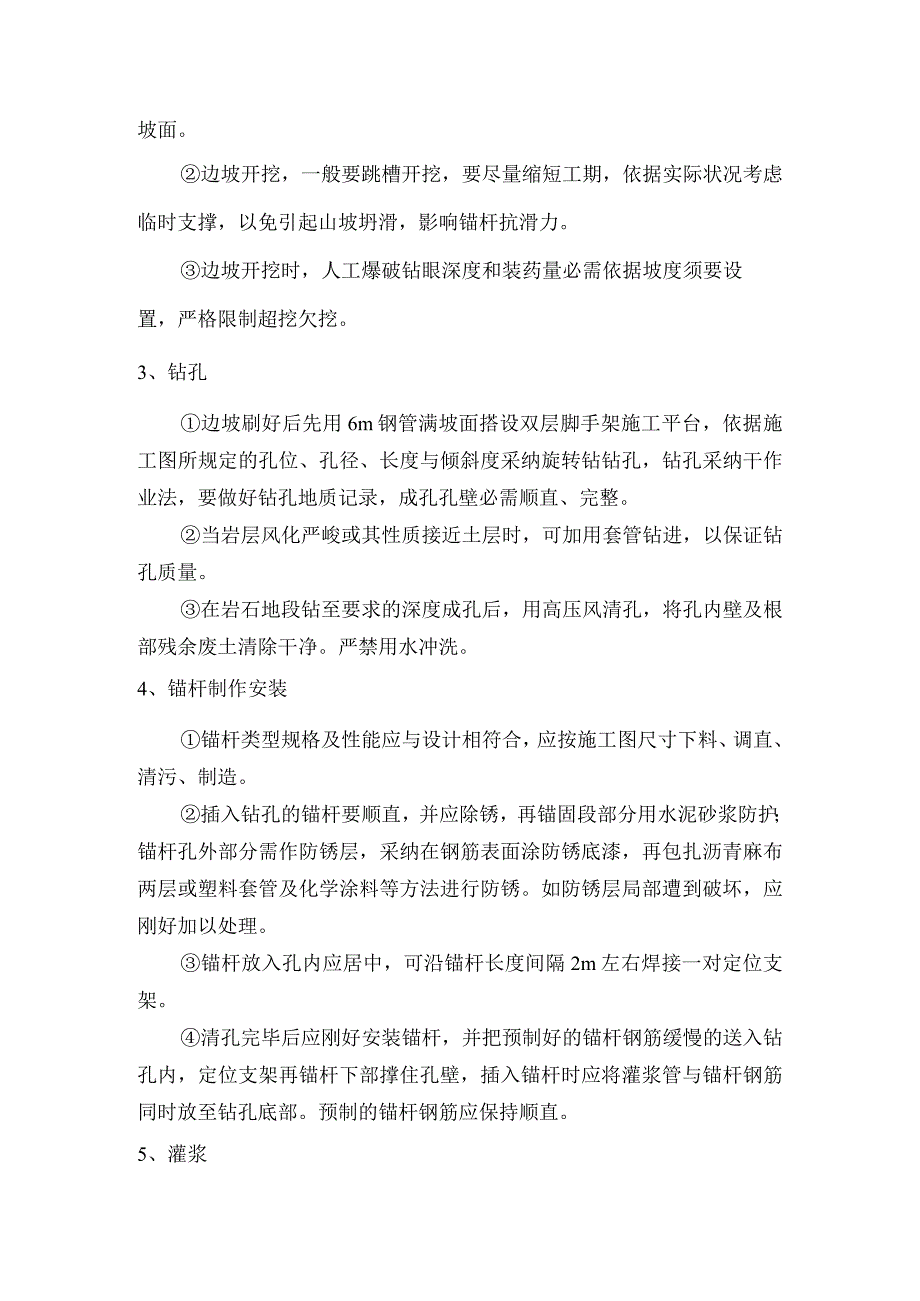

2、水为微量基岩裂隙水，埋藏较深。边坡为岩石，采纳人工爆破，机械开挖的方式。三、主要施工工艺1、施工放线复测定线：复原中心线，定出框架的基线桩。测定孔位：用全站仪测出各个锚孔的位置，并设置孔位方向桩，以便校核。2、边坡开挖边坡开挖应自上而下进行施工，施工前，应清除岩面松动石块,平整坡面。边坡开挖，一般要跳槽开挖，要尽量缩短工期，依据实际状况考虑临时支撑，以免引起山坡坍滑，影响锚杆抗滑力。边坡开挖时，人工爆破钻眼深度和装药量必需依据坡度须要设置，严格限制超挖欠挖。3、钻孔边坡刷好后先用6m钢管满坡面搭设双层脚手架施工平台，依据施工图所规定的孔位、孔径、长度与倾斜度采纳旋转钻钻孔，钻孔采纳干作业法，要
3、做好钻孔地质记录，成孔孔壁必需顺直、完整。当岩层风化严峻或其性质接近土层时，可加用套管钻进，以保证钻孔质量。在岩石地段钻至要求的深度成孔后，用高压风清孔，将孔内壁及根部残余废土清除干净。严禁用水冲洗。4、锚杆制作安装锚杆类型规格及性能应与设计相符合，应按施工图尺寸下料、调直、清污、制造。插入钻孔的锚杆要顺直，并应除锈，再锚固段部分用水泥砂浆防护；锚杆孔外部分需作防锈层，采纳在钢筋表面涂防锈底漆，再包扎沥青麻布两层或塑料套管及化学涂料等方法进行防锈。如防锈层局部遭到破坏，应刚好加以处理。锚杆放入孔内应居中，可沿锚杆长度间隔2m左右焊接一对定位支架。清孔完毕后应刚好安装锚杆，并把预制好的锚杆钢筋缓

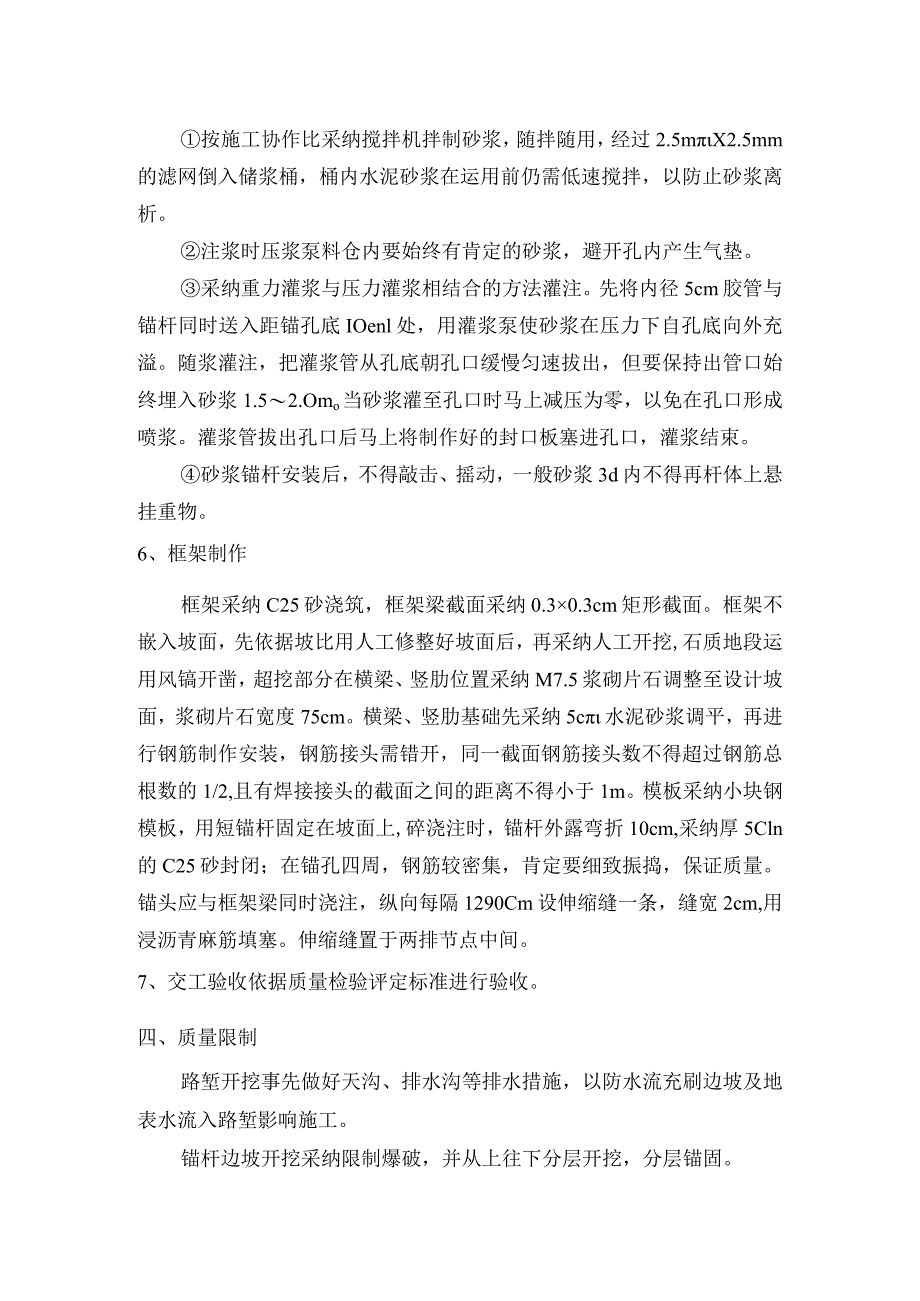

4、慢的送入钻孔内，定位支架再锚杆下部撑住孔壁，插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔底部。预制的锚杆钢筋应保持顺直。5、灌浆按施工协作比采纳搅拌机拌制砂浆，随拌随用，经过2.5mX2.5mm的滤网倒入储浆桶，桶内水泥砂浆在运用前仍需低速搅拌，以防止砂浆离析。注浆时压浆泵料仓内要始终有肯定的砂浆，避开孔内产生气垫。采纳重力灌浆与压力灌浆相结合的方法灌注。先将内径5cm胶管与锚杆同时送入距锚孔底IOenl处，用灌浆泵使砂浆在压力下自孔底向外充溢。随浆灌注，把灌浆管从孔底朝孔口缓慢匀速拔出，但要保持出管口始终埋入砂浆1.52.Omo当砂浆灌至孔口时马上减压为零，以免在孔口形成喷浆。灌浆管拔出孔口后
5、马上将制作好的封口板塞进孔口，灌浆结束。砂浆锚杆安装后，不得敲击、摇动，一般砂浆3d内不得再杆体上悬挂重物。6、框架制作框架采纳C25砂浇筑，框架梁截面采纳0.30.3cm矩形截面。框架不嵌入坡面，先依据坡比用人工修整好坡面后，再采纳人工开挖,石质地段运用风镐开凿，超挖部分在横梁、竖肋位置采纳M7.5浆砌片石调整至设计坡面，浆砌片石宽度75cm。横梁、竖肋基础先采纳5c水泥砂浆调平，再进行钢筋制作安装，钢筋接头需错开，同一截面钢筋接头数不得超过钢筋总根数的1/2,且有焊接接头的截面之间的距离不得小于1m。模板采纳小块钢模板，用短锚杆固定在坡面上,碎浇注时，锚杆外露弯折10cm,采纳厚5Cln的
6、C25砂封闭；在锚孔四周，钢筋较密集，肯定要细致振捣，保证质量。锚头应与框架梁同时浇注，纵向每隔1290Cm设伸缩缝一条，缝宽2cm,用浸沥青麻筋填塞。伸缩缝置于两排节点中间。7、交工验收依据质量检验评定标准进行验收。四、质量限制路堑开挖事先做好天沟、排水沟等排水措施，以防水流充刷边坡及地表水流入路堑影响施工。锚杆边坡开挖采纳限制爆破，并从上往下分层开挖，分层锚固。锚杆孔按设计图纸布置的孔位精确定位，垂直方向与水平方向的距离误差小于0.02m；钻孔的倾角及水平角误差限制在1度以下，孔斜率小于1/50o钻机机台保持稳定坚固，在钻孔反推力作用下仍能保证钻机稳定和钻孔方向；钻孔施工尽量不扰动钻孔四周
7、岩层，钻孔结束后，从孔底向外接着清孔至少10分钟。锚杆材料确保达到设计强度要求。30钢筋按设计长度下料，并清除其上油污、锈斑后再进行防腐处理。水泥砂浆的质量严格驾驭，砂采纳净化的河砂，并过筛分选。搅拌好的砂浆要再次过筛，以免水泥结块堵塞管路；注浆采纳底孔注浆法，从孔底起先注浆。注浆时缓慢搅拌砂浆，直到注浆结束，砂浆灌注饱满密实。注浆材料固化前，禁止移动锚索。横竖梁施工时确保与锚杆轴线垂直，并与开挖坡面全面贴紧。锚杆框架梁施工工艺见图锚7机癌架梁旅ZN艺褶图。五、平安保证措施加强现场管理，搞好工地的保卫、防盗，搞好永久工程和临时工程平安，防止发平安事故，制订平安生产的组织措施，并制订严密的平安生
8、产规程。加强平安生产教化和预防教化，并制订以下预防措施，以保证员工的平安健康。对于施工现场及其四周的高压电线、变压器等设立醒目的平安标记，交通要道处，设立明显的标记，防止过往行人或车辆不留意发生事故。进入施工现场，戴好平安帽，系好平安带，禁止其他闲杂人员进入施工现场，工人在坡面施工过程中必需系平安绳在脚手架上。对材料和设备储存的库房或堆放点，施工人员生活区，特殊留意防火平安，配足够数量的灭火器具、消防水管和消防栓等，以备急需。项目经理亲自抓平安生产和平安教化，定期召开平安生产会议，检查平安生产规章执行落实状况，建立平安生产奖罚制度，促使人人重视平安，平安生产有奖，使平安生产教化落到实处。图锚杆框架梁施工工艺框图
