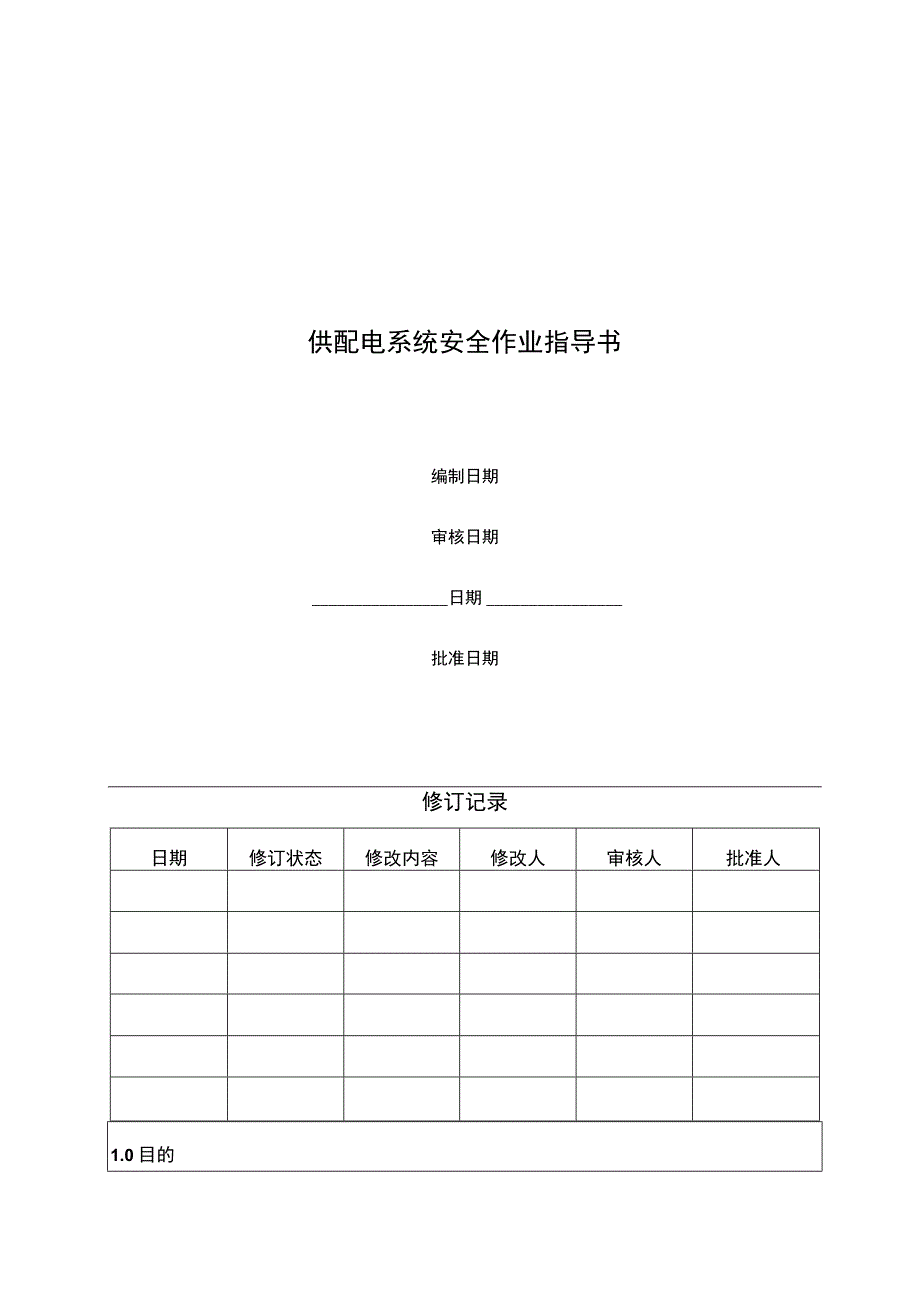

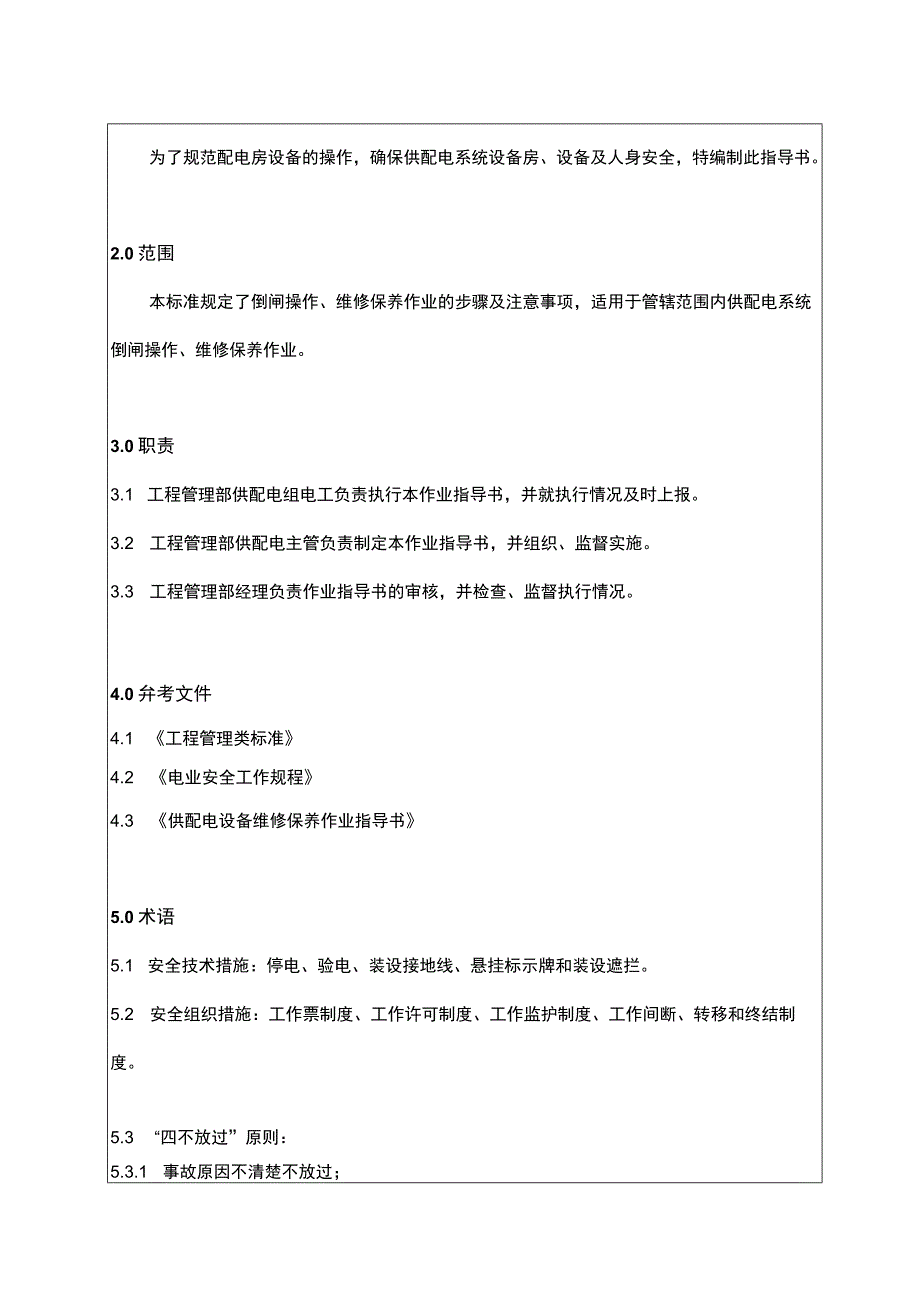

1、供配电系统安全作业指导书编制日期审核日期日期批准日期修订记录日期修订状态修改内容修改人审核人批准人1.0目的为了规范配电房设备的操作,确保供配电系统设备房、设备及人身安全,特编制此指导书。2.0范围本标准规定了倒闸操作、维修保养作业的步骤及注意事项,适用于管辖范围内供配电系统倒闸操作、维修保养作业。3.0职责3.1 工程管理部供配电组电工负责执行本作业指导书,并就执行情况及时上报。3.2 工程管理部供配电主管负责制定本作业指导书,并组织、监督实施。3.3 工程管理部经理负责作业指导书的审核,并检查、监督执行情况。4.0弁考文件4.1 工程管理类标准4.2 电业安全工作规程4.3 供配电设备维修

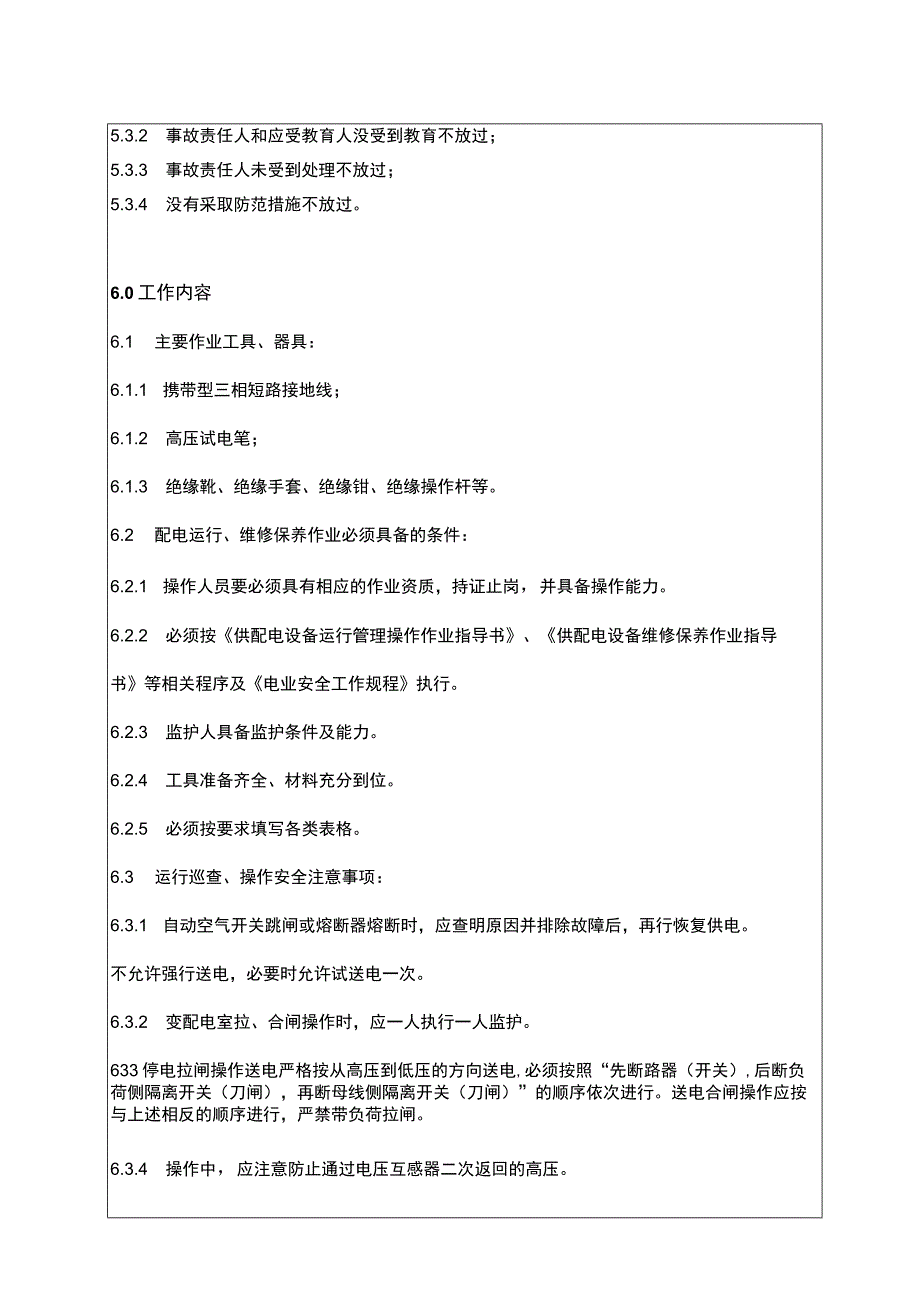

2、保养作业指导书5.0术语5.1 安全技术措施:停电、验电、装设接地线、悬挂标示牌和装设遮拦。5.2 安全组织措施:工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。5.3 “四不放过”原则:5.3.1 事故原因不清楚不放过;5.3.2 事故责任人和应受教育人没受到教育不放过;5.3.3 事故责任人未受到处理不放过;5.3.4 没有采取防范措施不放过。6.0工作内容6.1 主要作业工具、器具:6.1.1 携带型三相短路接地线;6.1.2 高压试电笔;6.1.3 绝缘靴、绝缘手套、绝缘钳、绝缘操作杆等。6.2 配电运行、维修保养作业必须具备的条件:6.2.1 操作人员要必须具有相应

3、的作业资质,持证止岗,并具备操作能力。6.2.2 必须按供配电设备运行管理操作作业指导书、供配电设备维修保养作业指导书等相关程序及电业安全工作规程执行。6.2.3 监护人具备监护条件及能力。6.2.4 工具准备齐全、材料充分到位。6.2.5 必须按要求填写各类表格。6.3 运行巡查、操作安全注意事项:6.3.1 自动空气开关跳闸或熔断器熔断时,应查明原因并排除故障后,再行恢复供电。不允许强行送电,必要时允许试送电一次。6.3.2 变配电室拉、合闸操作时,应一人执行一人监护。633停电拉闸操作送电严格按从高压到低压的方向送电,必须按照“先断路器(开关),后断负荷侧隔离开关(刀闸),再断母线侧隔离

4、开关(刀闸)”的顺序依次进行。送电合闸操作应按与上述相反的顺序进行,严禁带负荷拉闸。6.3.4 操作中,应注意防止通过电压互感器二次返回的高压。6.3.5 电气设备停电后,在未做好安全措施之前,值班员不得接触相关设备。6.3.6 巡视中,运行中的高压电气设备绝缘部分应视为带电体,不可直接触摸。6.3.7 发现高压设备接地故障时,人体与接地点的距离:室内应大于4m,室外应大于8mo6.3.8 电流互感器不得开路,电压互感器不得短路,不得用摇表测量带电体的绝缘电阻。6.3.9 变压器两侧(或三侧)开关的操作顺序规定如下:停电时-先拉开负荷侧开关,后拉开电源侧开关,送电时-顺序与此相反。(即不能带负

5、载切断电源)。6.3.10 单极隔离开关及跌落式开关的操作顺序规定如下:停电时-先拉开中相,后拉开两边相,送电时-顺序与此相反。6.3.11 双回路母线供电的配电房,当出线开关由一段母线倒换至另一段母线供电时,应先断开待切换母线的电源侧负荷开关,再合母线联络开关。6.3.12 在发生严重威胁设备或人生安全的紧急情况下,值班员应立即断开电源,但事后须立即报告上级,并将详细情况记入值班记录表。6.4 倒闸操作流程安全注意事项:6.4.1 倒闸操作时严格执行倒闸操作票和工作监护制度,遵守电气安全操作规程;在填写操作票时,应填写相关设备的双重编号,即汉字名称和对应数字编号;在道闸操作唱票时,应唱相关设

6、备的双重编号,即汉字名称和对应数字编号;6.4.2 操作高压设备设施时,必须戴绝缘手套、穿绝缘靴,有工作许可和现场监护人在场才可进行操作;6.4.3 操作高、低压设备设施时,必须穿绝缘靴、戴绝缘手套,避免正向面对操作设备;6.4.4 严禁带电工作,紧急情况下需带电作业时,应具备以下条件a)有监护人;b)工作场地有足够的空间、光线;c)所有工具材料齐全(绝缘平口钳、斜口钳、尖嘴钳、螺丝刀、电工胶布等);d)特殊工具必须检测合格;e)工作人员必须穿戴绝缘手套、纯棉工作衣和绝缘靴;f)工作的操作必须经部门主管工作许可且填写好工作票。6.5 停送电操作流程:6.5.1 变压器的停电操作流程(送电程序相

7、反)a)拉开XXX(名称)低压馈线XXX(编号)开关;b)拉开XXX(名称)低压进线XXX(编号)总开关;c)拉开XXX(名称)高压馈线XXX(编号)开关。6.5.2 自发电停电的停电操作流程;(送电程序相反)a)拉开XXX(编号)发电机XXX(名称)馈线XXX(编号)开关;b)拉开XXX(编号)发电机进线XXX(编号)总开关;c)拉开发XXX(编号)发电机出线XXX(编号)开关。6.5.3 在配电柜开关上工作前的操作流程a)拉开XXX(名称)配电柜XXX(编号)开关负荷侧开关;b)拉开XXX(名称)配电柜XXX(编号)开关电源侧开关;c)用验电器验电,确认无敌;d)在XX(名称)配电柜XX(编号)开关两侧分别挂三相短路接地线;e)在XX(名称)配电柜XX(编号)开关前后开关挂“有人工作、禁止合闸”标示牌;f)设绝缘挡板(距离带电体6cm以下者);g)XX(名称)配电柜XX(编号)开关应挂“有人工作、禁止合闸”的标示牌;h)站在绝缘垫上工作,尽量单手工作。6.6 供配电安全用具、仪器仪表管理制度:6.6.1 安全用具、仪器仪表设专人管理分类;6.6.2 检查安全用具及安全设施,特殊安全用具、仪器仪表需定期送相关单位检测;6.6.3 一般需校准的安全用具、仪器、仪表及时校准。7.0表格表格编号表格名称值班记录表工作票倒闸操作票
