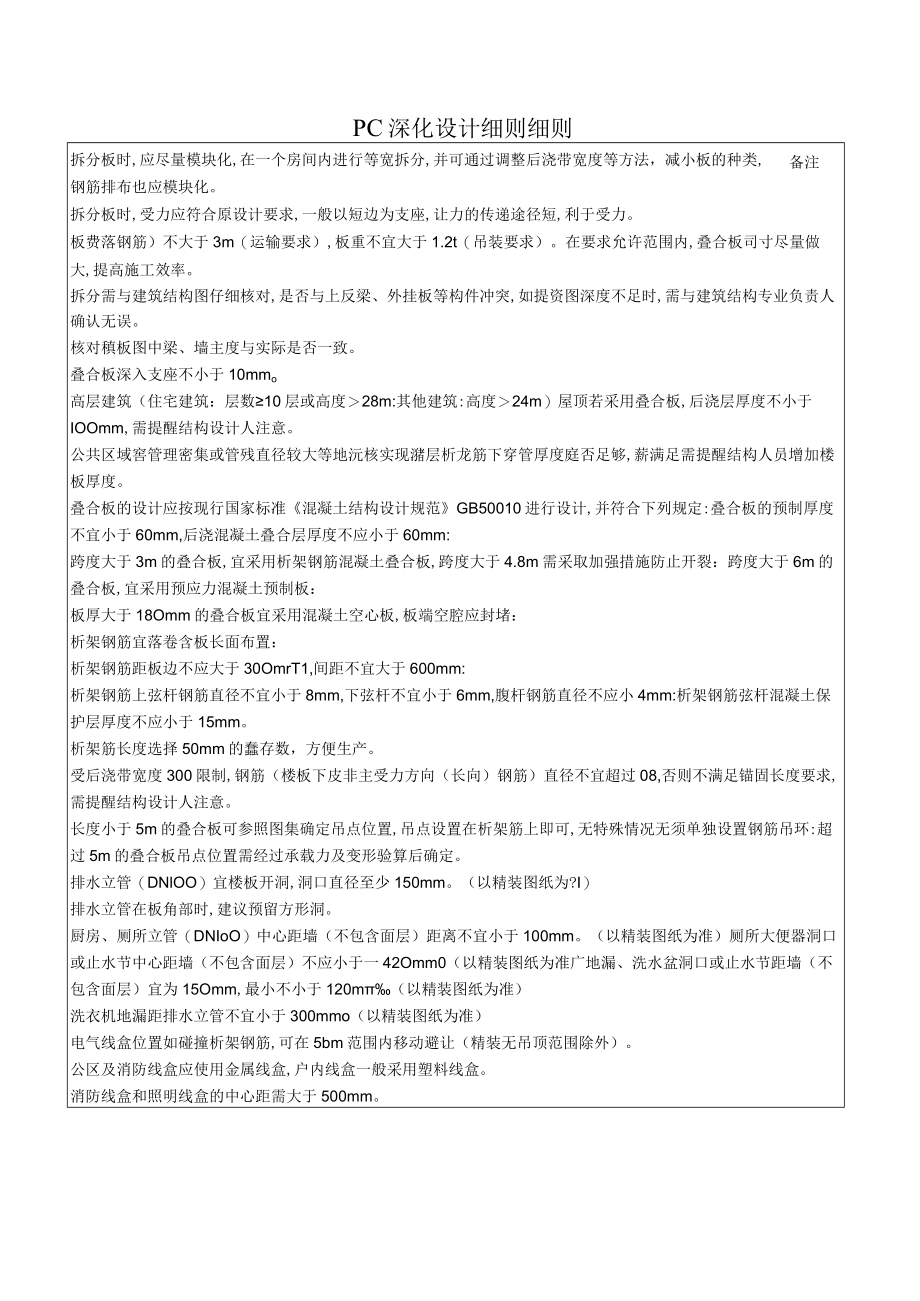

建筑施工PC深化设计细则.docx_第1页
第1页 / 共3页

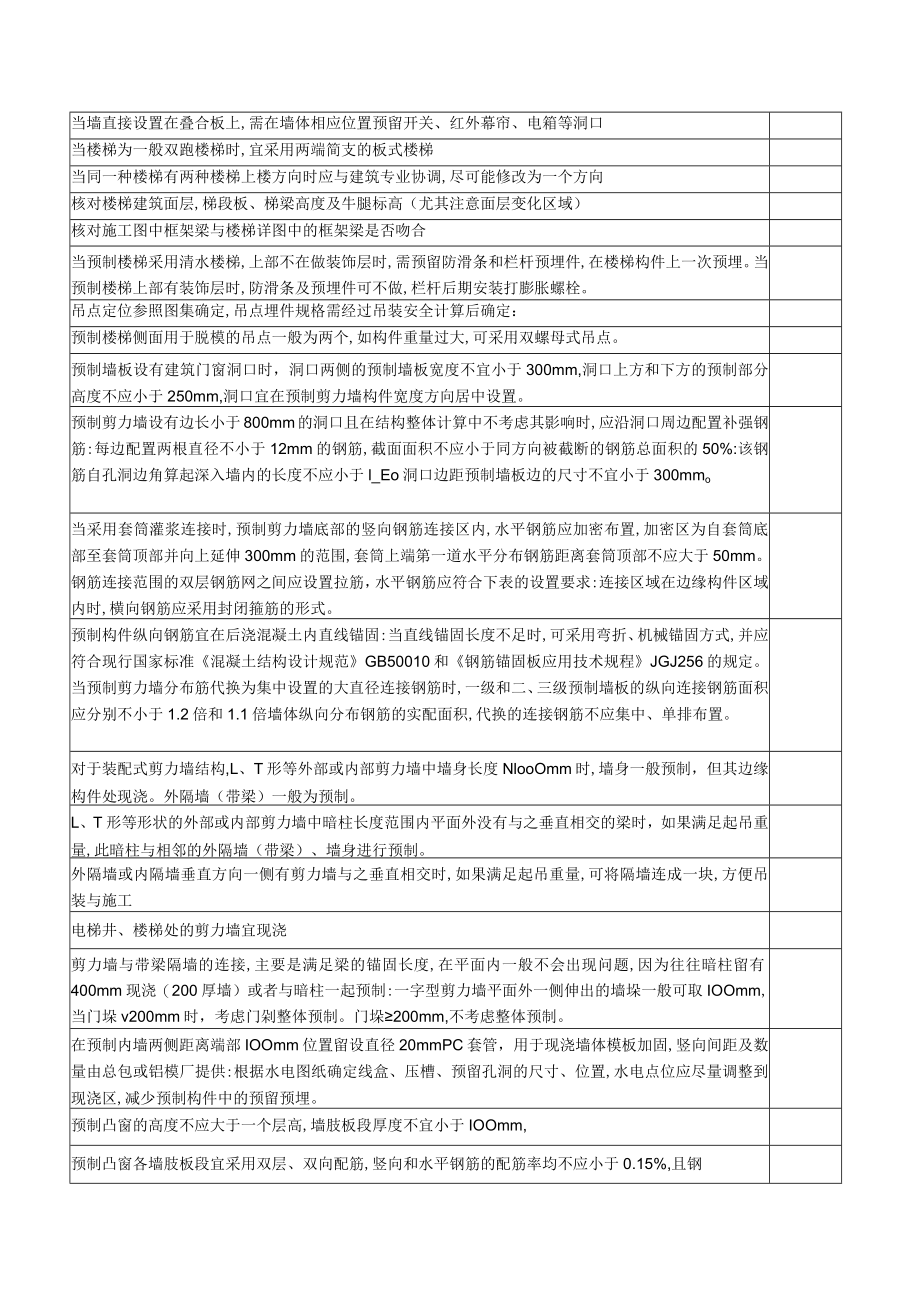

建筑施工PC深化设计细则.docx_第2页
第2页 / 共3页

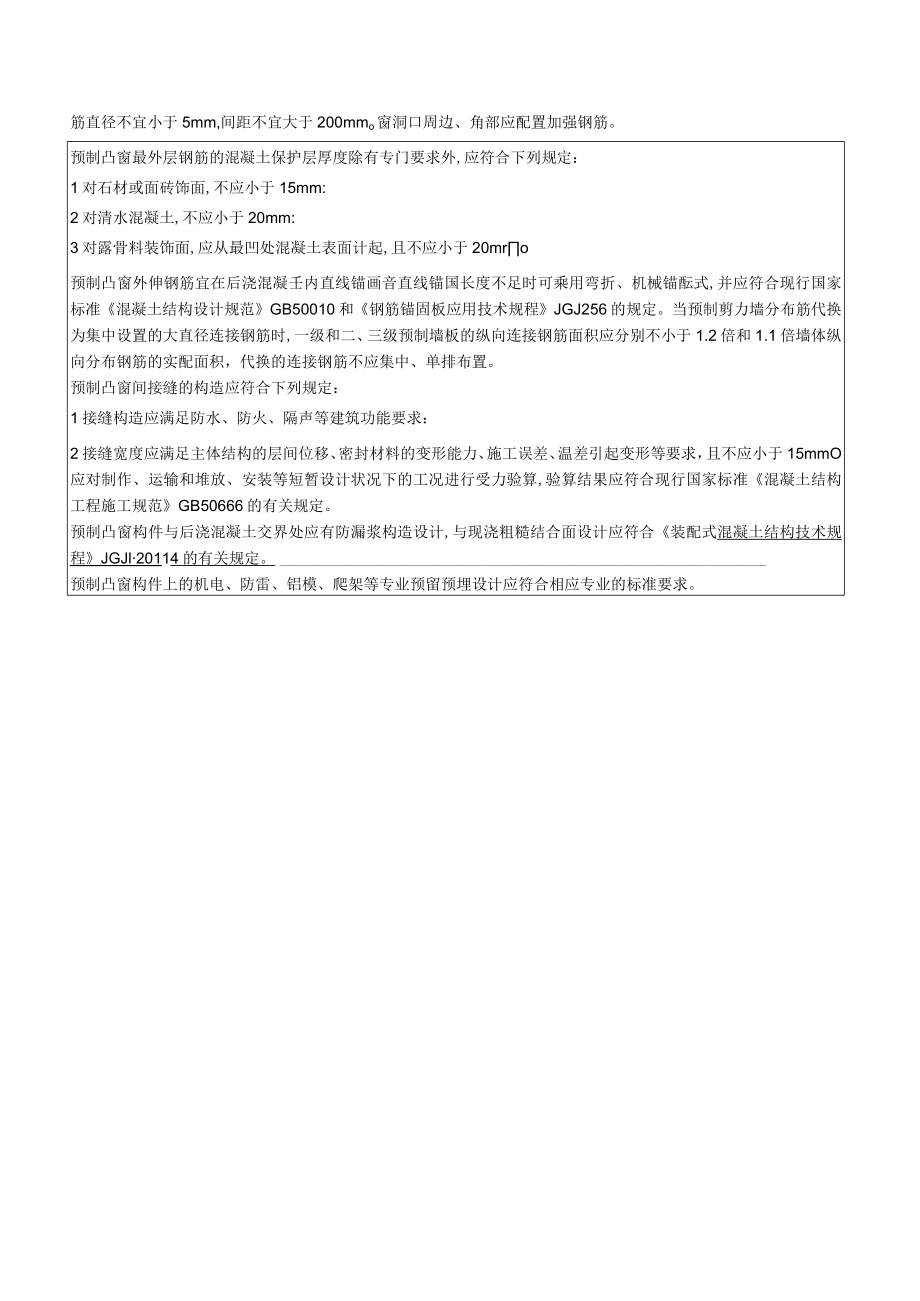

建筑施工PC深化设计细则.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑施工PC深化设计细则.docx》由会员分享,可在线阅读,更多相关《建筑施工PC深化设计细则.docx(3页珍藏版)》请在第壹文秘上搜索。

1、备注PC深化设计细则细则拆分板时,应尽量模块化,在一个房间内进行等宽拆分,并可通过调整后浇带宽度等方法,减小板的种类,钢筋排布也应模块化。拆分板时,受力应符合原设计要求,一般以短边为支座,让力的传递途径短,利于受力。板费落钢筋)不大于3m(运输要求),板重不宜大于1.2t(吊装要求)。在要求允许范围内,叠合板司寸尽量做大,提高施工效率。拆分需与建筑结构图仔细核对,是否与上反梁、外挂板等构件冲突,如提资图深度不足时,需与建筑结构专业负责人确认无误。核对稹板图中梁、墙主度与实际是否一致。叠合板深入支座不小于10mmo高层建筑(住宅建筑:层数10层或高度28m:其他建筑:高度24m)屋顶若采用叠合板

2、,后浇层厚度不小于IOOmm,需提醒结构设计人注意。公共区域窖管理密集或管残直径较大等地沅核实现潴层析龙筋下穿管厚度庭否足够,薪满足需提醒结构人员增加楼板厚度。叠合板的设计应按现行国家标准混凝土结构设计规范GB50010进行设计,并符合下列规定:叠合板的预制厚度不宜小于60mm,后浇混凝土叠合层厚度不应小于60mm:跨度大于3m的叠合板,宜采用析架钢筋混凝土叠合板,跨度大于4.8m需采取加强措施防止开裂:跨度大于6m的叠合板,宜采用预应力混凝土预制板:板厚大于18Omm的叠合板宜采用混凝土空心板,板端空腔应封堵:析架钢筋宜落卷含板长面布置:析架钢筋距板边不应大于30OmrT1,间距不宜大于60

3、0mm:析架钢筋上弦杆钢筋直径不宜小于8mm,下弦杆不宜小于6mm,腹杆钢筋直径不应小4mm:析架钢筋弦杆混凝土保护层厚度不应小于15mm。析架筋长度选择50mm的蠢存数,方便生产。受后浇带宽度300限制,钢筋(楼板下皮非主受力方向(长向)钢筋)直径不宜超过08,否则不满足锚固长度要求,需提醒结构设计人注意。长度小于5m的叠合板可参照图集确定吊点位置,吊点设置在析架筋上即可,无特殊情况无须单独设置钢筋吊环:超过5m的叠合板吊点位置需经过承载力及变形验算后确定。排水立管(DNlOO)宜楼板开洞,洞口直径至少150mm。(以精装图纸为?I)排水立管在板角部时,建议预留方形洞。厨房、厕所立管(DNI

4、oO)中心距墙(不包含面层)距离不宜小于100mm。(以精装图纸为准)厕所大便器洞口或止水节中心距墙(不包含面层)不应小于一42Omm0(以精装图纸为准广地漏、洗水盆洞口或止水节距墙(不包含面层)宜为15Omm,最小不小于120m(以精装图纸为准)洗衣机地漏距排水立管不宜小于300mmo(以精装图纸为准)电气线盒位置如碰撞析架钢筋,可在5bm范围内移动避让(精装无吊顶范围除外)。公区及消防线盒应使用金属线盒,户内线盒一般采用塑料线盒。消防线盒和照明线盒的中心距需大于500mm。当墙直接设置在叠合板上,需在墙体相应位置预留开关、红外幕帘、电箱等洞口当楼梯为一般双跑楼梯时,宜采用两端简支的板式楼梯

5、当同一种楼梯有两种楼梯上楼方向时应与建筑专业协调,尽可能修改为一个方向核对楼梯建筑面层,梯段板、梯梁高度及牛腿标高(尤其注意面层变化区域)核对施工图中框架梁与楼梯详图中的框架梁是否吻合当预制楼梯采用清水楼梯,上部不在做装饰层时,需预留防滑条和栏杆预埋件,在楼梯构件上一次预埋。当预制楼梯上部有装饰层时,防滑条及预埋件可不做,栏杆后期安装打膨胀螺栓。吊点定位参照图集确定,吊点埋件规格需经过吊装安全计算后确定:预制楼梯侧面用于脱模的吊点一般为两个,如构件重量过大,可采用双螺母式吊点。预制墙板设有建筑门窗洞口时,洞口两侧的预制墙板宽度不宜小于300mm,洞口上方和下方的预制部分高度不应小于250mm,

6、洞口宜在预制剪力墙构件宽度方向居中设置。预制剪力墙设有边长小于800mm的洞口且在结构整体计算中不考虑其影响时,应沿洞口周边配置补强钢筋:每边配置两根直径不小于12mm的钢筋,截面面积不应小于同方向被截断的钢筋总面积的50%:该钢筋自孔洞边角算起深入墙内的长度不应小于l_Eo洞口边距预制墙板边的尺寸不宜小于300mmo当采用套筒灌浆连接时,预制剪力墙底部的竖向钢筋连接区内,水平钢筋应加密布置,加密区为自套筒底部至套筒顶部并向上延伸300mm的范围,套筒上端第一道水平分布钢筋距离套筒顶部不应大于50mm。钢筋连接范围的双层钢筋网之间应设置拉筋,水平钢筋应符合下表的设置要求:连接区域在边缘构件区域

7、内时,横向钢筋应采用封闭箍筋的形式。预制构件纵向钢筋宜在后浇混凝土内直线锚固:当直线锚固长度不足时,可采用弯折、机械锚固方式,并应符合现行国家标准混凝土结构设计规范GB50010和钢筋锚固板应用技术规程JGJ256的规定。当预制剪力墙分布筋代换为集中设置的大直径连接钢筋时,一级和二、三级预制墙板的纵向连接钢筋面积应分别不小于1.2倍和1.1倍墙体纵向分布钢筋的实配面积,代换的连接钢筋不应集中、单排布置。对于装配式剪力墙结构,L、T形等外部或内部剪力墙中墙身长度NlooOmm时,墙身一般预制,但其边缘构件处现浇。外隔墙(带梁)一般为预制。L、T形等形状的外部或内部剪力墙中暗柱长度范围内平面外没有

8、与之垂直相交的梁时,如果满足起吊重量,此暗柱与相邻的外隔墙(带梁)、墙身进行预制。外隔墙或内隔墙垂直方向一侧有剪力墙与之垂直相交时,如果满足起吊重量,可将隔墙连成一块,方便吊装与施工电梯井、楼梯处的剪力墙宜现浇剪力墙与带梁隔墙的连接,主要是满足梁的锚固长度,在平面内一般不会出现问题,因为往往暗柱留有400mm现浇(200厚墙)或者与暗柱一起预制:一字型剪力墙平面外一侧伸出的墙垛一般可取IOOmm,当门垛v200mm时,考虑门剁整体预制。门垛200mm,不考虑整体预制。在预制内墙两侧距离端部IOOmm位置留设直径20mmPC套管,用于现浇墙体模板加固,竖向间距及数量由总包或铝模厂提供:根据水电图

9、纸确定线盒、压槽、预留孔洞的尺寸、位置,水电点位应尽量调整到现浇区,减少预制构件中的预留预埋。预制凸窗的高度不应大于一个层高,墙肢板段厚度不宜小于IOOmm,预制凸窗各墙肢板段宜采用双层、双向配筋,竖向和水平钢筋的配筋率均不应小于0.15%,且钢筋直径不宜小于5mm,间距不宜大于200mmo窗洞口周边、角部应配置加强钢筋。预制凸窗最外层钢筋的混凝土保护层厚度除有专门要求外,应符合下列规定:1对石材或面砖饰面,不应小于15mm:2对清水混凝土,不应小于20mm:3对露骨料装饰面,应从最凹处混凝土表面计起,且不应小于20mro预制凸窗外伸钢筋宜在后浇混凝壬内直线锚画音直线锚国长度不足时可乘用弯折、

10、机械锚酝式,并应符合现行国家标准混凝土结构设计规范GB50010和钢筋锚固板应用技术规程JGJ256的规定。当预制剪力墙分布筋代换为集中设置的大直径连接钢筋时,一级和二、三级预制墙板的纵向连接钢筋面积应分别不小于1.2倍和1.1倍墙体纵向分布钢筋的实配面积,代换的连接钢筋不应集中、单排布置。预制凸窗间接缝的构造应符合下列规定:1接缝构造应满足防水、防火、隔声等建筑功能要求:2接缝宽度应满足主体结构的层间位移、密封材料的变形能力、施工误差、温差引起变形等要求,且不应小于15mmO应对制作、运输和堆放、安装等短暂设计状况下的工况进行受力验算,验算结果应符合现行国家标准混凝土结构工程施工规范GB50666的有关规定。预制凸窗构件与后浇混凝土交界处应有防漏浆构造设计,与现浇粗糙结合面设计应符合装配式混凝土结构技术规程JGJl20114的有关规定。预制凸窗构件上的机电、防雷、铝模、爬架等专业预留预埋设计应符合相应专业的标准要求。
