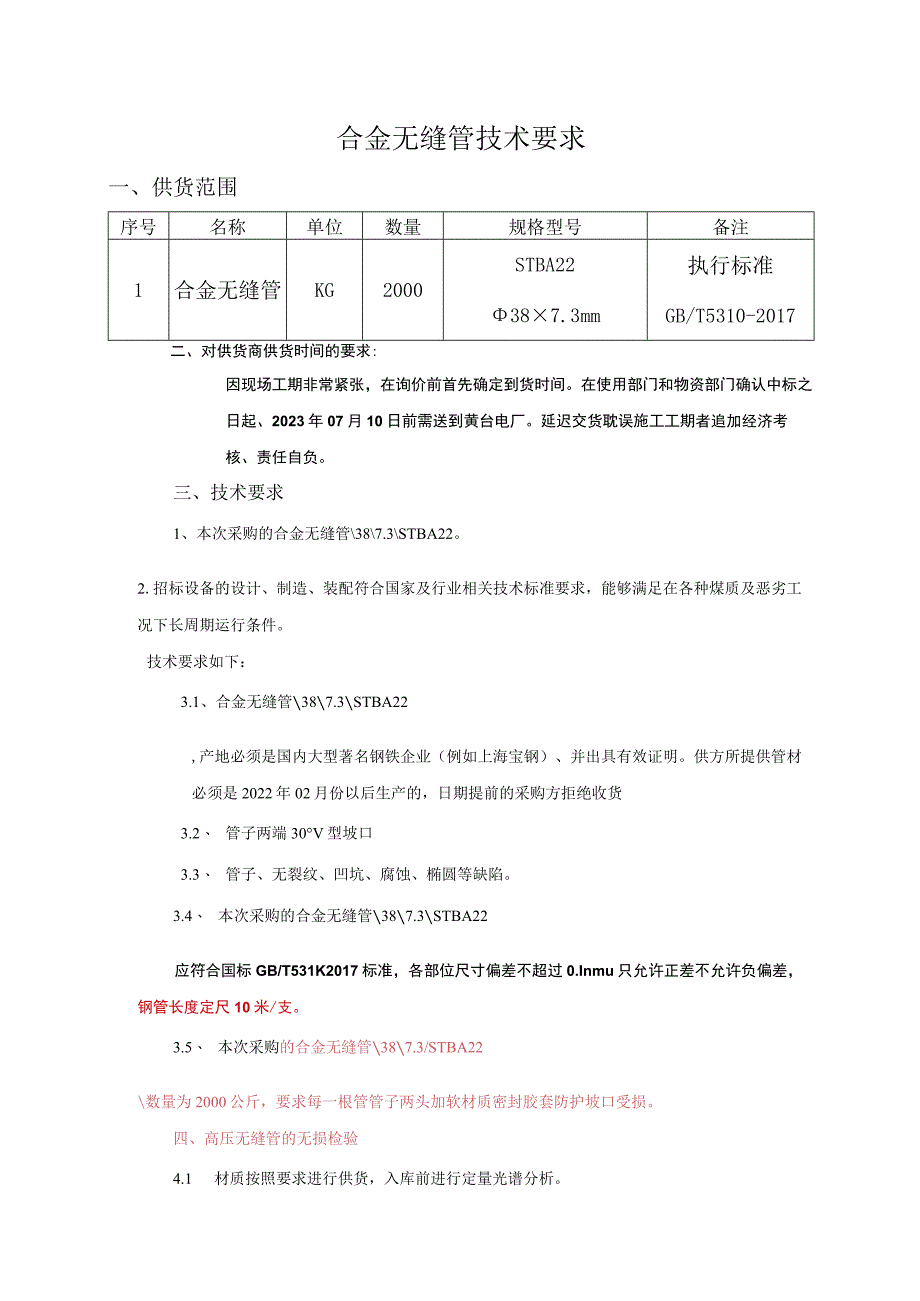

1、合金无缝管技术要求一、供货范围序号名称单位数量规格型号备注1合金无缝管KG2000STBA22387.3mm执行标准GB/T5310-2017二、对供货商供货时间的要求:因现场工期非常紧张,在询价前首先确定到货时间。在使用部门和物资部门确认中标之日起、2023年07月10日前需送到黄台电厂。延迟交货耽误施工工期者追加经济考核、责任自负。三、技术要求1、本次采购的合金无缝管387.3STBA22。2.招标设备的设计、制造、装配符合国家及行业相关技术标准要求,能够满足在各种煤质及恶劣工况下长周期运行条件。技术要求如下:3.1、合金无缝管387.3STBA22,产地必须是国内大型著名钢铁企业(例如上

2、海宝钢)、并出具有效证明。供方所提供管材必须是2022年02月份以后生产的,日期提前的采购方拒绝收货3.2、 管子两端30V型坡口3.3、 管子、无裂纹、凹坑、腐蚀、椭圆等缺陷。3.4、 本次采购的合金无缝管387.3STBA22应符合国标GB/T531K2017标准,各部位尺寸偏差不超过0.Inmu只允许正差不允许负偏差,钢管长度定尺10米/支。3.5、 本次采购的合金无缝管387.3/STBA22数量为2000公斤,要求每一根管管子两头加软材质密封胶套防护坡口受损。四、高压无缝管的无损检验4.1 材质按照要求进行供货,入库前进行定量光谱分析。锅炉管几何尺寸及外形检查:锅炉管壁厚检查:千分尺

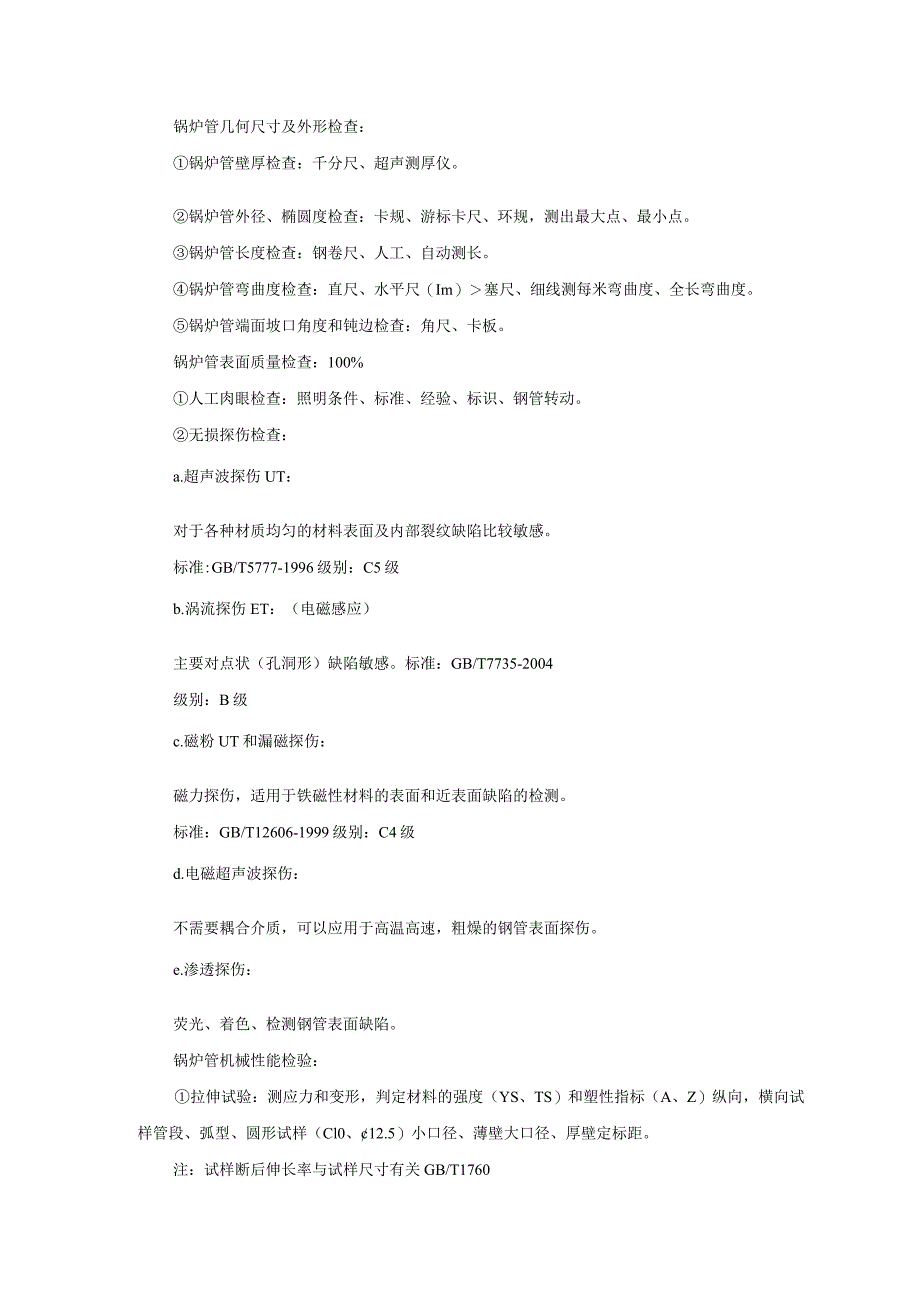

3、、超声测厚仪。锅炉管外径、椭圆度检查:卡规、游标卡尺、环规,测出最大点、最小点。锅炉管长度检查:钢卷尺、人工、自动测长。锅炉管弯曲度检查:直尺、水平尺(Im)塞尺、细线测每米弯曲度、全长弯曲度。锅炉管端面坡口角度和钝边检查:角尺、卡板。锅炉管表面质量检查:100%人工肉眼检查:照明条件、标准、经验、标识、钢管转动。无损探伤检查:a.超声波探伤UT:对于各种材质均匀的材料表面及内部裂纹缺陷比较敏感。标准:GB/T5777-1996级别:C5级b.涡流探伤ET:(电磁感应)主要对点状(孔洞形)缺陷敏感。标准:GB/T7735-2004级别:B级c.磁粉UT和漏磁探伤:磁力探伤,适用于铁磁性材料的表

4、面和近表面缺陷的检测。标准:GB/T12606-1999级别:C4级d.电磁超声波探伤:不需要耦合介质,可以应用于高温高速,粗燥的钢管表面探伤。e.渗透探伤:荧光、着色、检测钢管表面缺陷。锅炉管机械性能检验:拉伸试验:测应力和变形,判定材料的强度(YS、TS)和塑性指标(A、Z)纵向,横向试样管段、弧型、圆形试样(Cl0、12.5)小口径、薄壁大口径、厚壁定标距。注:试样断后伸长率与试样尺寸有关GB/T1760冲击试验:CVN、缺口C型、V型、功J值Jcm2标准试样101055(mm)非标试样5X10X55(mm)硬度试验:布氏硬度HB、洛氏硬度HRC、维氏硬度HV等液压试验:试验压力、稳压时

5、间、p=2SD招标设备的设计、制造、装配符合国家及行业相关技术标准要求,能够满足在各种煤质及恶劣工况下长周期运行条件。投标方的制造必须至少符合以下技术标准、规范的要求:GB5310-2017高压锅炉用锅炉管标准合金无缝管387.3STBA22在外观、尺寸、成型检查符合要求后在规定位置用“U”型头钢印进行标识,然后根据探伤标注的有关内容填写无损检测委托单委托探伤。4.2 探伤室按NB/T47013承压设备无损检测、根据探伤操作规程进行相应的无损检测并判定出具合格通知单和探伤报告单。五、包装、运输1供方应充分考虑运输条件和交货地点环境状况及保管期限等因索对产品必须进行恰当包装及防锈、防潮处理。2管

6、子长短一致、用清晰地记号油漆笔在管子上标明材质规格产地。4供方承担本次采购的合金无缝管387.3STBA22的全部运输费用,并运到使用部门指定地点。运输费用含在报价总价中。投标方要对运输过程中产生的意外损伤负全责。六、质量保证及服务供货到现场后,采购方将对投标方所供管进行外观检查和全定量抽测检验,抽测指标包括合金无缝管387.3STBA22的材质、硬度和部分机械性能。如外观检查和抽测质量不合格,招标方有权将本批次货物全部退回,所造成的一切损失由投标方负责。七、技术资料随产品到货提供的技术资料:产品合格证及材质报告单。并提供钢企的产品的有效证明方式八、质保期质保期:本次采购的合金无缝管387.3STBA22,责任保证期:本次采购的合金无缝管责任保证期3年。3年内出现使用的严重质量问题,投标方负责免费予以修复或更换。九、交货期2023年07月10日前到货。
