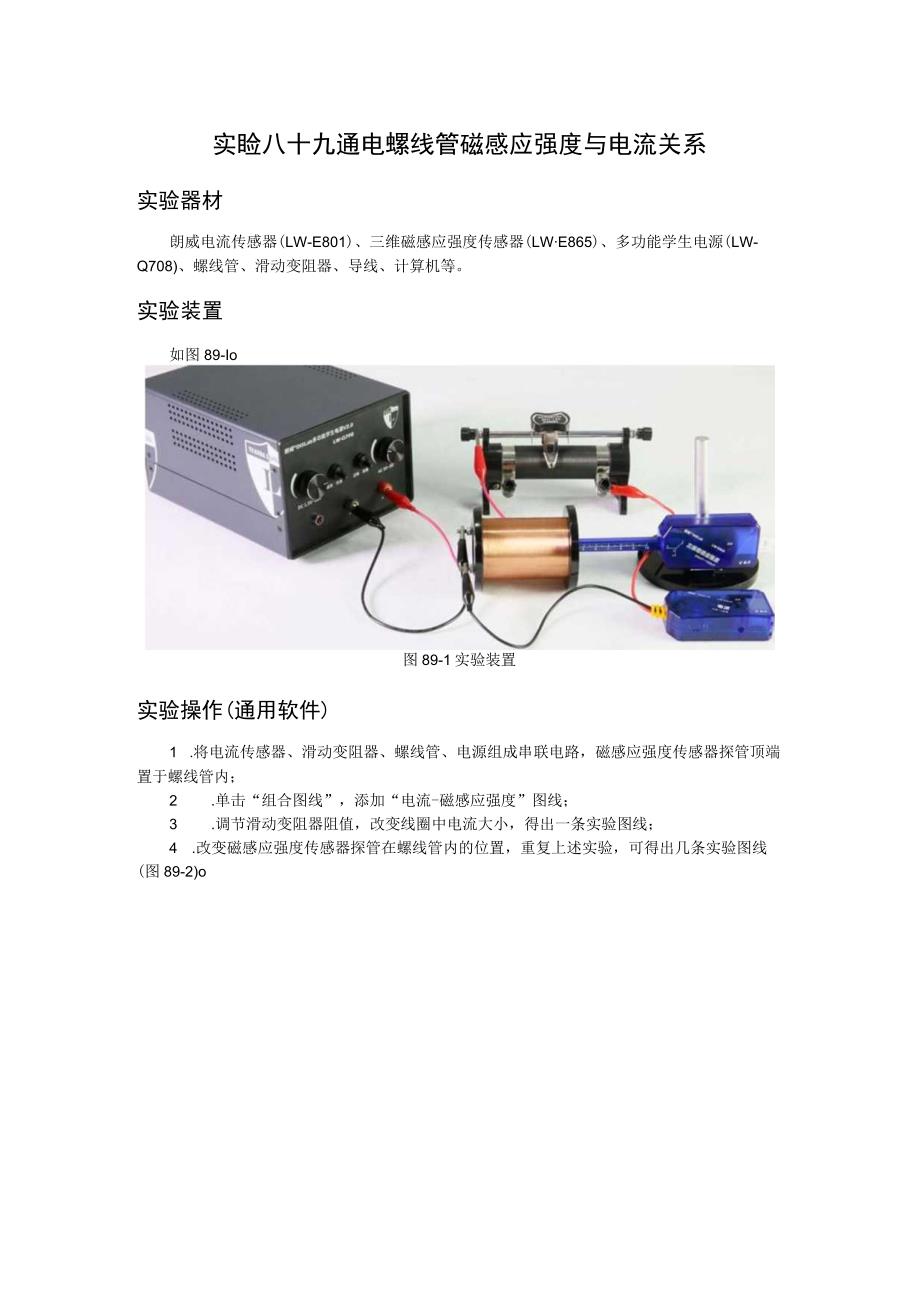

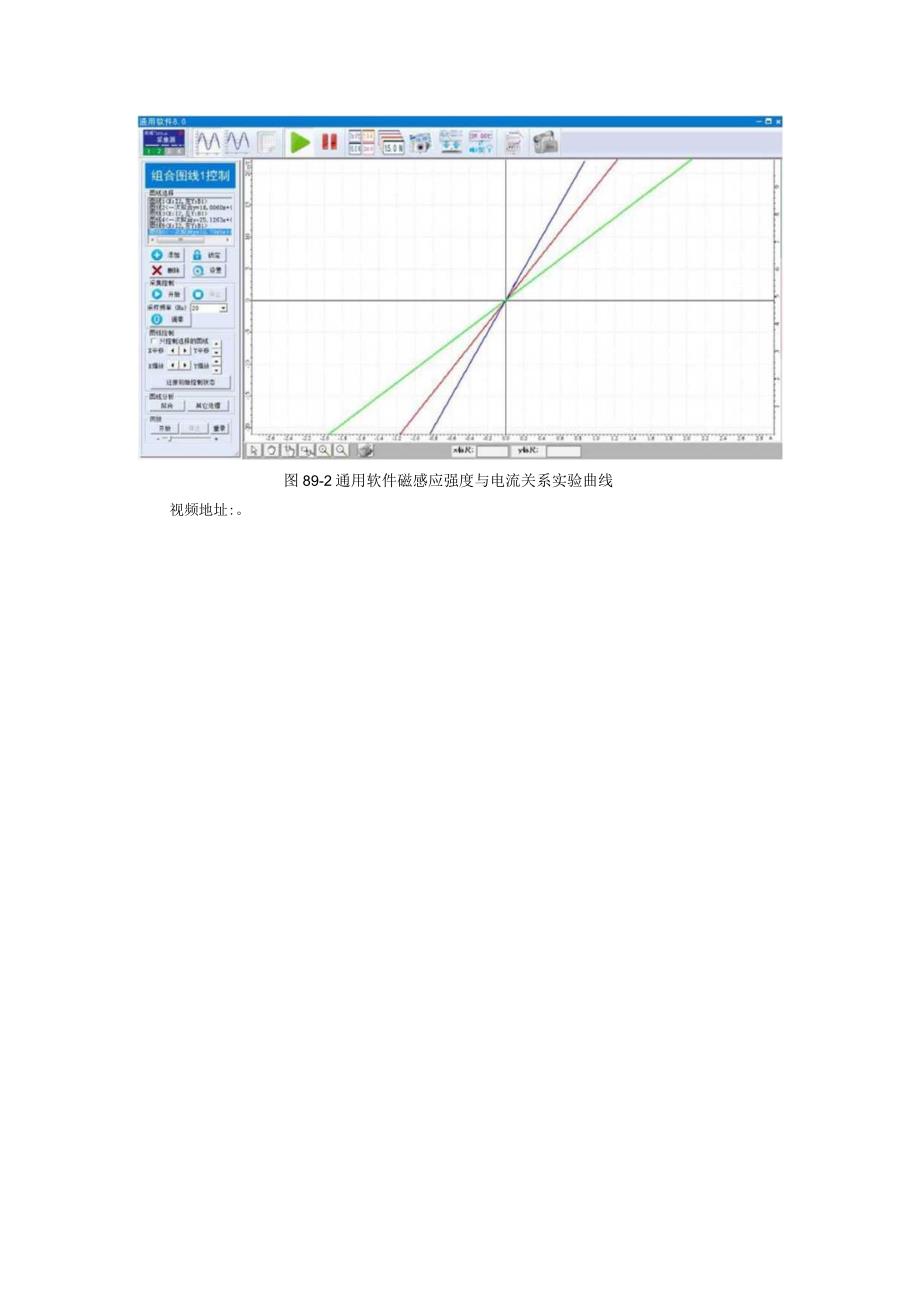

实睑八十九通电螺线管磁感应强度与电流关系实验器材朗威电流传感器(LW-E801)、三维磁感应强度传感器(LWE865)、多功能学生电源(LW-Q708)、螺线管、滑动变阻器、导线、计算机等。实验装置如图89-Io图89-1实验装置实验操作(通用软件)1 .将电流传感器、滑动变阻器、螺线管、电源组成串联电路，磁感应强度传感器探管顶端置于螺线管内；2 .单击“组合图线”，添加“电流-磁感应强度”图线；3 .调节滑动变阻器阻值，改变线圈中电流大小，得出一条实验图线；4 .改变磁感应强度传感器探管在螺线管内的位置，重复上述实验，可得出几条实验图线(图89-2)o图89-2通用软件磁感应强度与电流关系实验曲线视频地址:。
