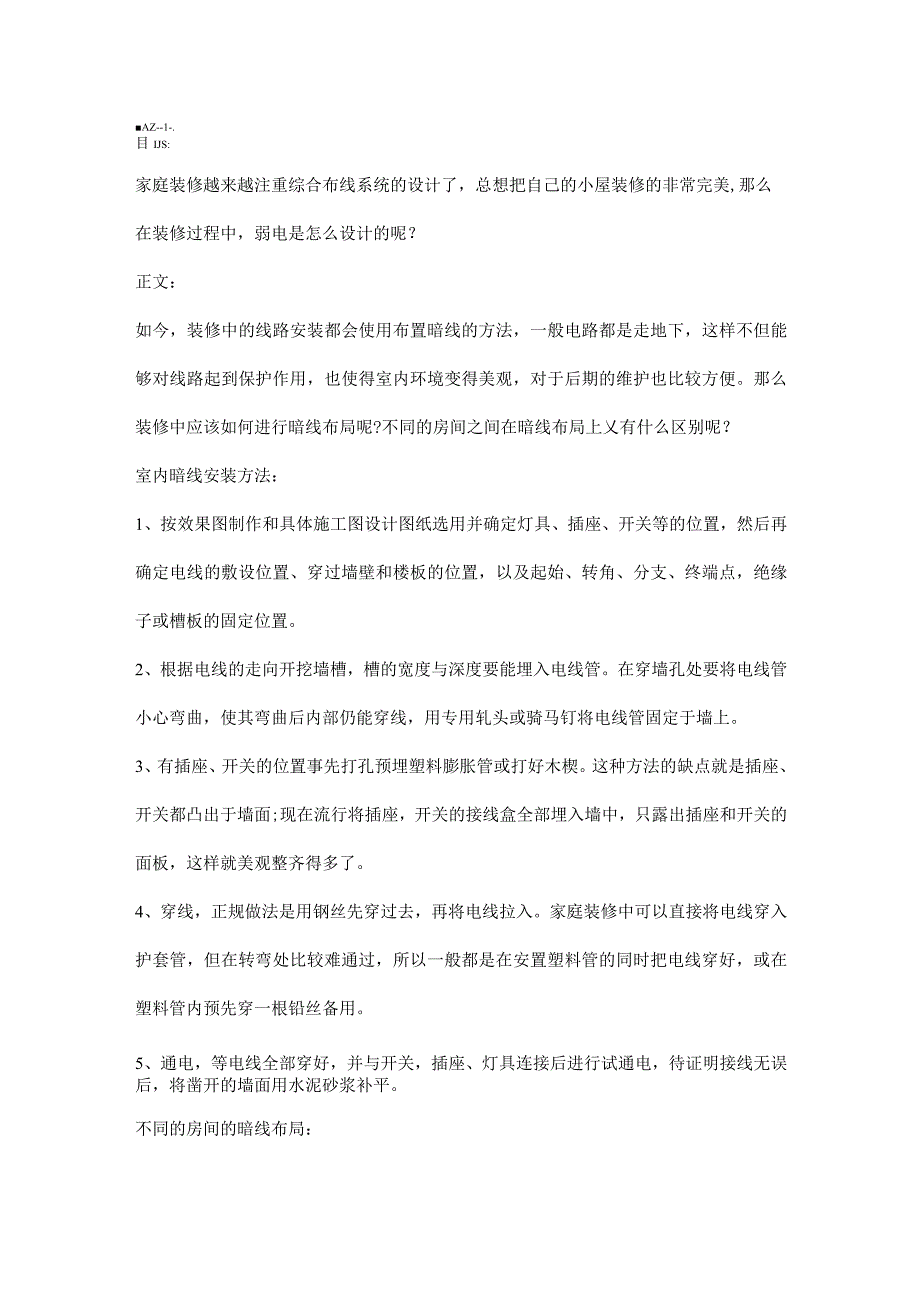

1、AZ-1-.目IJS:家庭装修越来越注重综合布线系统的设计了，总想把自己的小屋装修的非常完美,那么在装修过程中，弱电是怎么设计的呢？正文：如今，装修中的线路安装都会使用布置暗线的方法，一般电路都是走地下，这样不但能够对线路起到保护作用，也使得室内环境变得美观，对于后期的维护也比较方便。那么装修中应该如何进行暗线布局呢?不同的房间之间在暗线布局上乂有什么区别呢？室内暗线安装方法：1、按效果图制作和具体施工图设计图纸选用并确定灯具、插座、开关等的位置，然后再确定电线的敷设位置、穿过墙壁和楼板的位置，以及起始、转角、分支、终端点，绝缘子或槽板的固定位置。2、根据电线的走向开挖墙槽，槽的宽度与深度要能
2、埋入电线管。在穿墙孔处要将电线管小心弯曲，使其弯曲后内部仍能穿线，用专用轧头或骑马钉将电线管固定于墙上。3、有插座、开关的位置事先打孔预埋塑料膨胀管或打好木楔。这种方法的缺点就是插座、开关都凸出于墙面;现在流行将插座，开关的接线盒全部埋入墙中，只露出插座和开关的面板，这样就美观整齐得多了。4、穿线，正规做法是用钢丝先穿过去，再将电线拉入。家庭装修中可以直接将电线穿入护套管，但在转弯处比较难通过，所以一般都是在安置塑料管的同时把电线穿好，或在塑料管内预先穿一根铅丝备用。5、通电，等电线全部穿好，并与开关，插座、灯具连接后进行试通电，待证明接线无误后，将凿开的墙面用水泥砂浆补平。不同的房间的暗线布

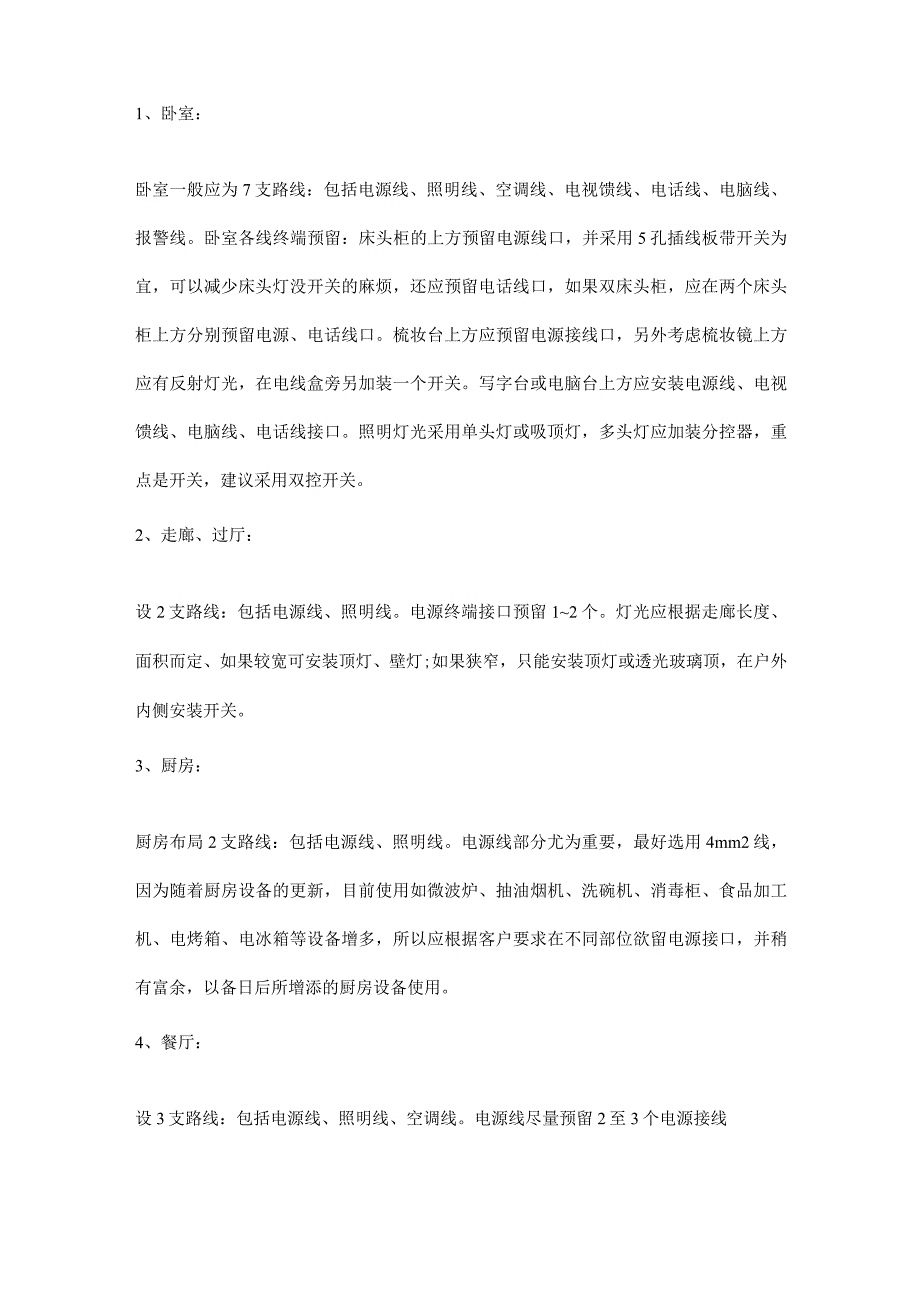

3、局：1、卧室：卧室一般应为7支路线：包括电源线、照明线、空调线、电视馈线、电话线、电脑线、报警线。卧室各线终端预留：床头柜的上方预留电源线口，并采用5孔插线板带开关为宜，可以减少床头灯没开关的麻烦，还应预留电话线口，如果双床头柜，应在两个床头柜上方分别预留电源、电话线口。梳妆台上方应预留电源接线口，另外考虑梳妆镜上方应有反射灯光，在电线盒旁另加装一个开关。写字台或电脑台上方应安装电源线、电视馈线、电脑线、电话线接口。照明灯光采用单头灯或吸顶灯，多头灯应加装分控器，重点是开关，建议采用双控开关。2、走廊、过厅：设2支路线：包括电源线、照明线。电源终端接口预留12个。灯光应根据走廊长度、面积而定、

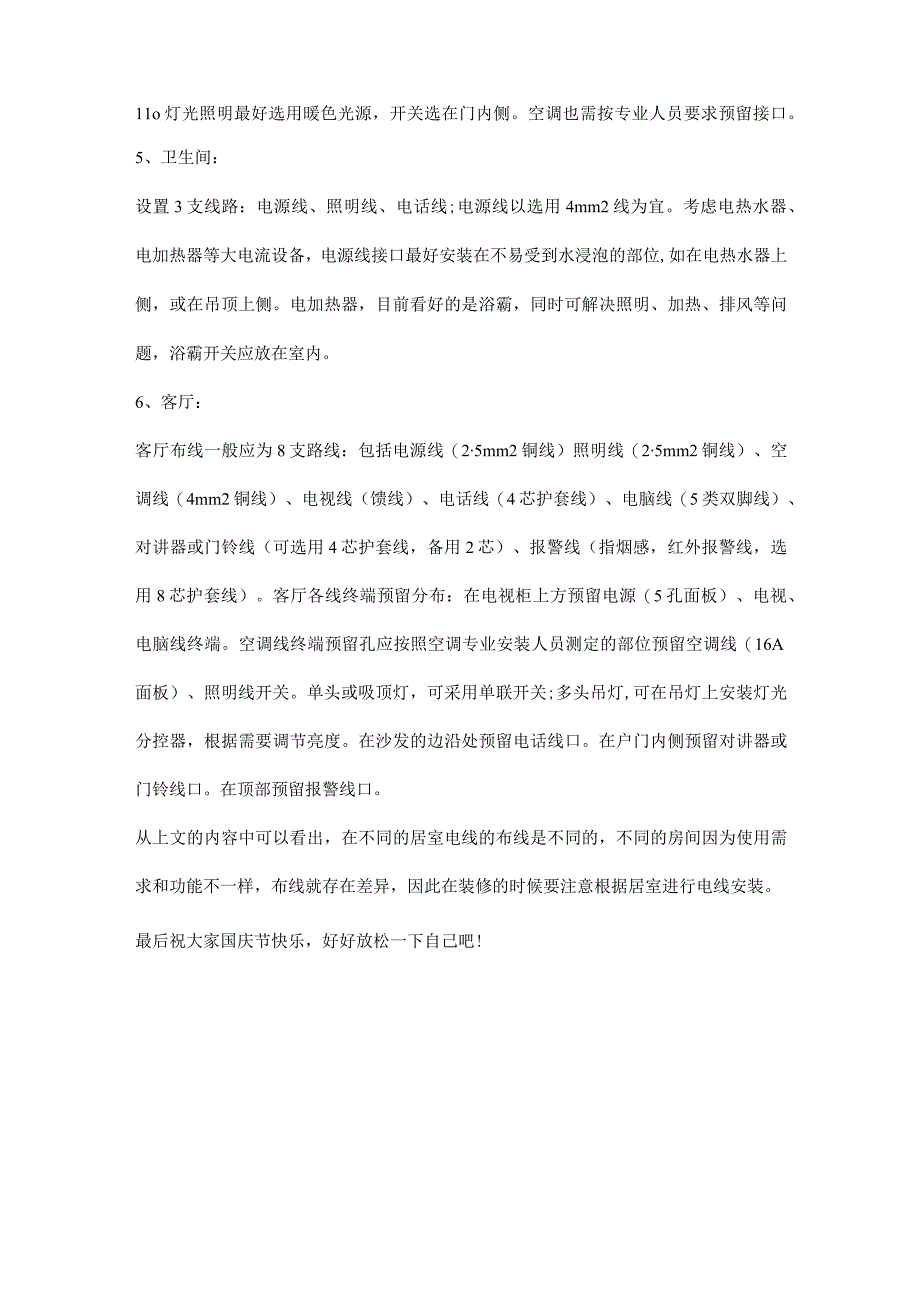

4、如果较宽可安装顶灯、壁灯;如果狭窄，只能安装顶灯或透光玻璃顶，在户外内侧安装开关。3、厨房：厨房布局2支路线：包括电源线、照明线。电源线部分尤为重要，最好选用4mm2线，因为随着厨房设备的更新，目前使用如微波炉、抽油烟机、洗碗机、消毒柜、食品加工机、电烤箱、电冰箱等设备增多，所以应根据客户要求在不同部位欲留电源接口，并稍有富余，以备日后所增添的厨房设备使用。4、餐厅：设3支路线：包括电源线、照明线、空调线。电源线尽量预留2至3个电源接线11o灯光照明最好选用暖色光源，开关选在门内侧。空调也需按专业人员要求预留接口。5、卫生间：设置3支线路：电源线、照明线、电话线;电源线以选用4mm2线为宜。考
5、虑电热水器、电加热器等大电流设备，电源线接口最好安装在不易受到水浸泡的部位,如在电热水器上侧，或在吊顶上侧。电加热器，目前看好的是浴霸，同时可解决照明、加热、排风等问题，浴霸开关应放在室内。6、客厅：客厅布线一般应为8支路线：包括电源线（25mm2铜线）照明线（25mm2铜线）、空调线（4mm2铜线）、电视线（馈线）、电话线（4芯护套线）、电脑线（5类双脚线）、对讲器或门铃线（可选用4芯护套线，备用2芯）、报警线（指烟感，红外报警线，选用8芯护套线）。客厅各线终端预留分布：在电视柜上方预留电源（5孔面板）、电视、电脑线终端。空调线终端预留孔应按照空调专业安装人员测定的部位预留空调线（16A面板）、照明线开关。单头或吸顶灯，可采用单联开关;多头吊灯,可在吊灯上安装灯光分控器，根据需要调节亮度。在沙发的边沿处预留电话线口。在户门内侧预留对讲器或门铃线口。在顶部预留报警线口。从上文的内容中可以看出，在不同的居室电线的布线是不同的，不同的房间因为使用需求和功能不一样，布线就存在差异，因此在装修的时候要注意根据居室进行电线安装。最后祝大家国庆节快乐，好好放松一下自己吧!
