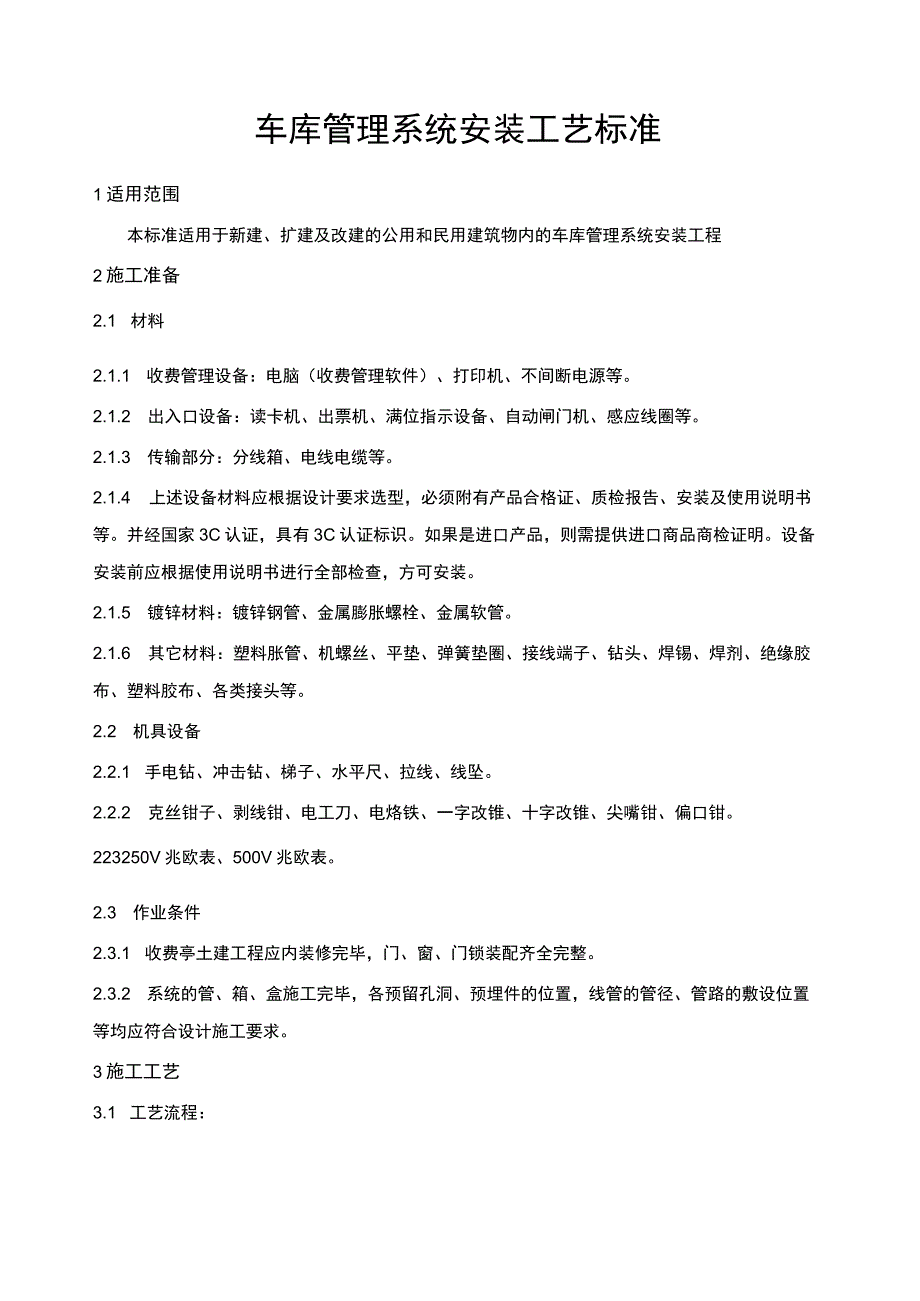

建筑项目弱电工程车库管理系统安装标准.docx_第1页
第1页 / 共3页

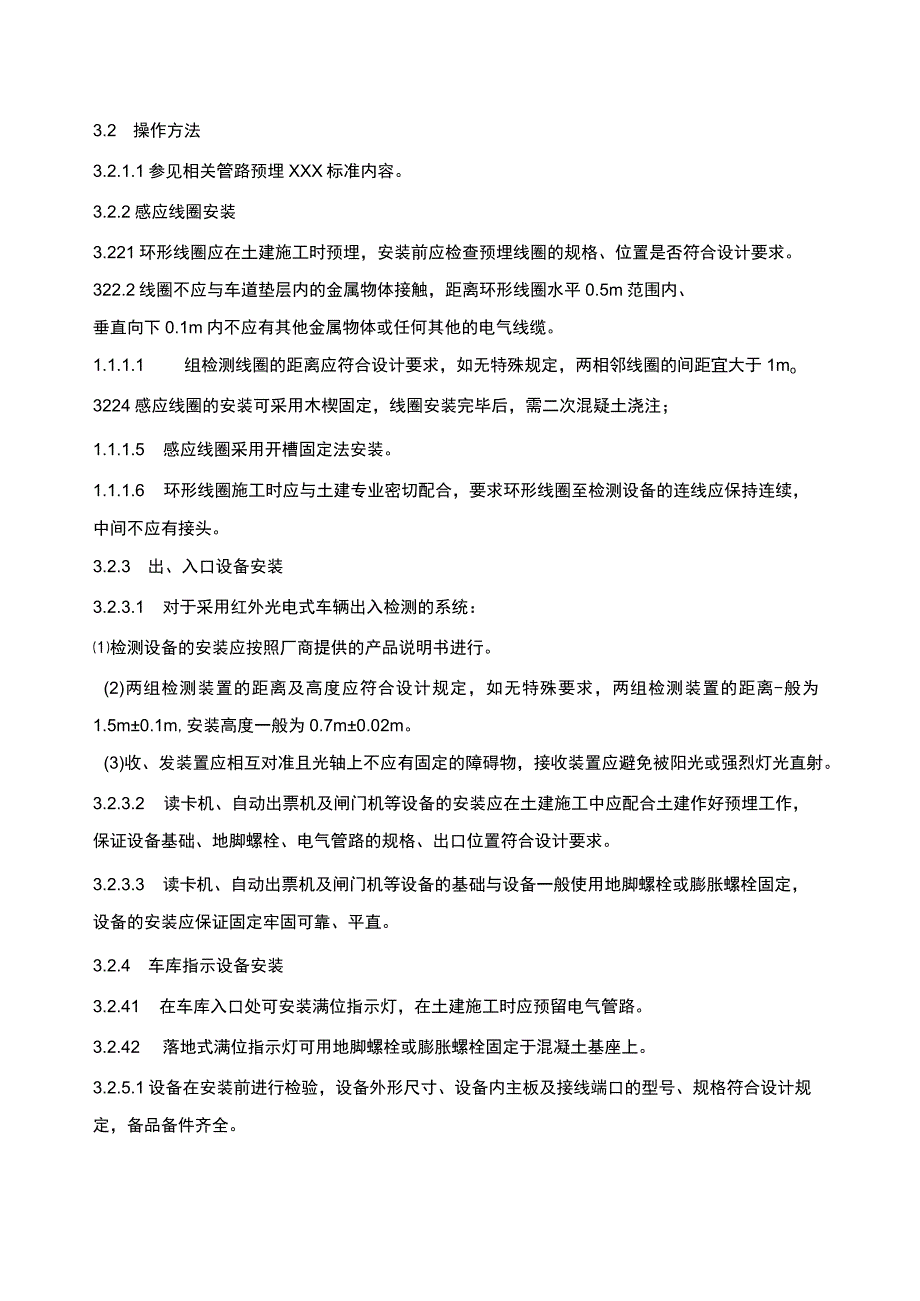

建筑项目弱电工程车库管理系统安装标准.docx_第2页
第2页 / 共3页

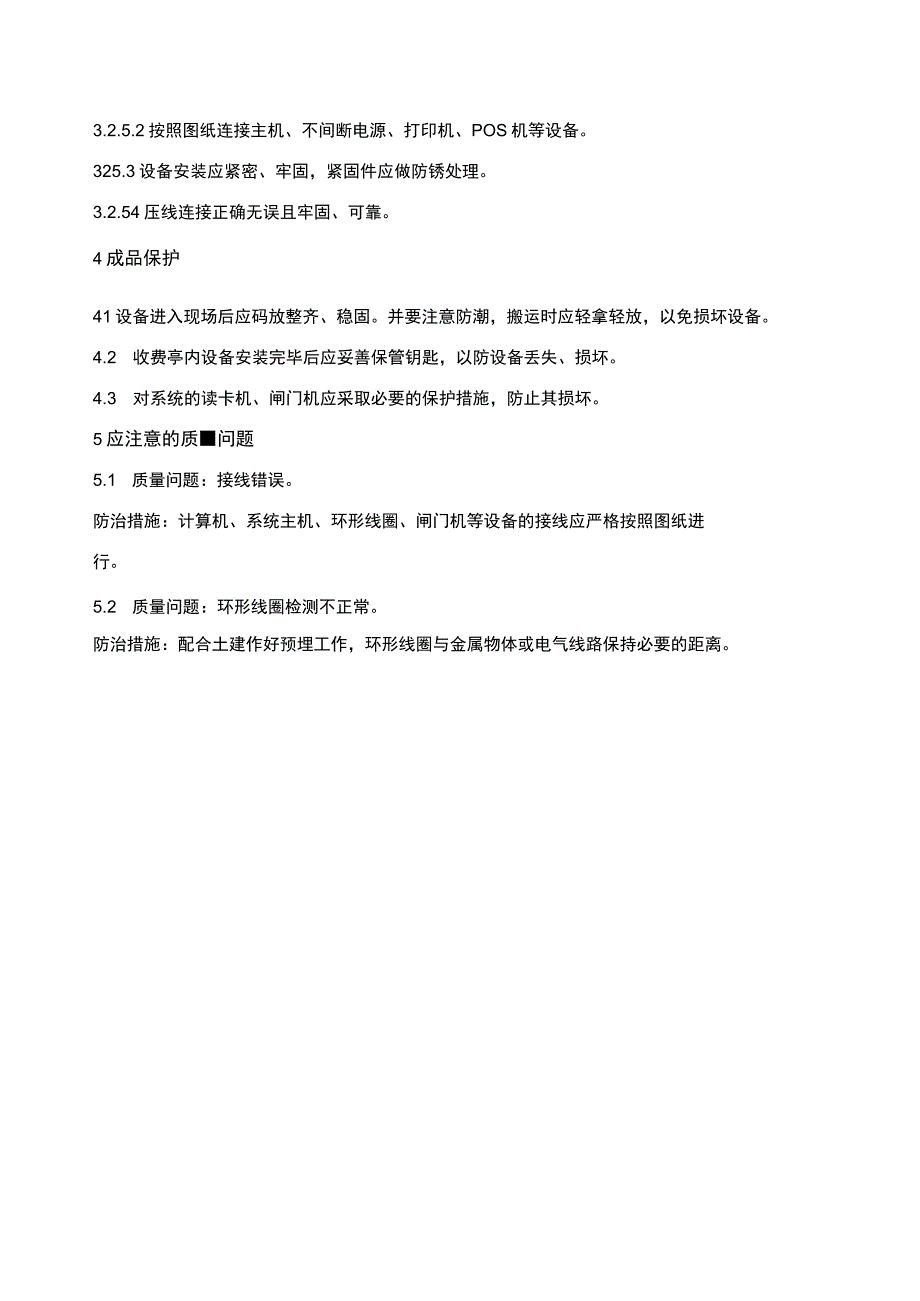

建筑项目弱电工程车库管理系统安装标准.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《建筑项目弱电工程车库管理系统安装标准.docx》由会员分享,可在线阅读,更多相关《建筑项目弱电工程车库管理系统安装标准.docx(3页珍藏版)》请在第壹文秘上搜索。

1、车库管理系统安装工艺标准1适用范围本标准适用于新建、扩建及改建的公用和民用建筑物内的车库管理系统安装工程2施工准备2.1 材料2.1.1 收费管理设备:电脑(收费管理软件)、打印机、不间断电源等。2.1.2 出入口设备:读卡机、出票机、满位指示设备、自动闸门机、感应线圈等。2.1.3 传输部分:分线箱、电线电缆等。2.1.4 上述设备材料应根据设计要求选型,必须附有产品合格证、质检报告、安装及使用说明书等。并经国家3C认证,具有3C认证标识。如果是进口产品,则需提供进口商品商检证明。设备安装前应根据使用说明书进行全部检查,方可安装。2.1.5 镀锌材料:镀锌钢管、金属膨胀螺栓、金属软管。2.1

2、.6 其它材料:塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。2.2 机具设备2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。223250V兆欧表、500V兆欧表。2.3 作业条件2.3.1 收费亭土建工程应内装修完毕,门、窗、门锁装配齐全完整。2.3.2 系统的管、箱、盒施工完毕,各预留孔洞、预埋件的位置,线管的管径、管路的敷设位置等均应符合设计施工要求。3施工工艺3.1 工艺流程:3.2 操作方法3.2.1.1参见相关管路预埋XXX标准内容。3.2.2感应

3、线圈安装3.221环形线圈应在土建施工时预埋,安装前应检查预埋线圈的规格、位置是否符合设计要求。322.2线圈不应与车道垫层内的金属物体接触,距离环形线圈水平0.5m范围内、垂直向下0.1m内不应有其他金属物体或任何其他的电气线缆。1.1.1.1 组检测线圈的距离应符合设计要求,如无特殊规定,两相邻线圈的间距宜大于1mo3224感应线圈的安装可采用木楔固定,线圈安装完毕后,需二次混疑土浇注;1.1.1.5 感应线圈采用开槽固定法安装。1.1.1.6 环形线圈施工时应与土建专业密切配合,要求环形线圈至检测设备的连线应保持连续,中间不应有接头。3.2.3 出、入口设备安装3.2.3.1 对于采用红

4、外光电式车辆出入检测的系统:检测设备的安装应按照厂商提供的产品说明书进行。(2)两组检测装置的距离及高度应符合设计规定,如无特殊要求,两组检测装置的距离-般为1.5m0.1m,安装高度一般为0.7m0.02m。(3)收、发装置应相互对准且光轴上不应有固定的障碍物,接收装置应避免被阳光或强烈灯光直射。3.2.3.2 读卡机、自动出票机及闸门机等设备的安装应在土建施工中应配合土建作好预埋工作,保证设备基础、地脚螺栓、电气管路的规格、出口位置符合设计要求。3.2.3.3 读卡机、自动出票机及闸门机等设备的基础与设备一般使用地脚螺栓或膨胀螺栓固定,设备的安装应保证固定牢固可靠、平直。3.2.4 车库指

5、示设备安装3.2.41 在车库入口处可安装满位指示灯,在土建施工时应预留电气管路。3.2.42 落地式满位指示灯可用地脚螺栓或膨胀螺栓固定于混凝土基座上。3.2.5.1设备在安装前进行检验,设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定,备品备件齐全。3.2.5.2按照图纸连接主机、不间断电源、打印机、POS机等设备。325.3设备安装应紧密、牢固,紧固件应做防锈处理。3.2.54压线连接正确无误且牢固、可靠。4成品保护41设备进入现场后应码放整齐、稳固。并要注意防潮,搬运时应轻拿轻放,以免损坏设备。4.2 收费亭内设备安装完毕后应妥善保管钥匙,以防设备丢失、损坏。4.3 对系统的读卡机、闸门机应采取必要的保护措施,防止其损坏。5应注意的质问题5.1 质量问题:接线错误。防治措施:计算机、系统主机、环形线圈、闸门机等设备的接线应严格按照图纸进行。5.2 质量问题:环形线圈检测不正常。防治措施:配合土建作好预埋工作,环形线圈与金属物体或电气线路保持必要的距离。
