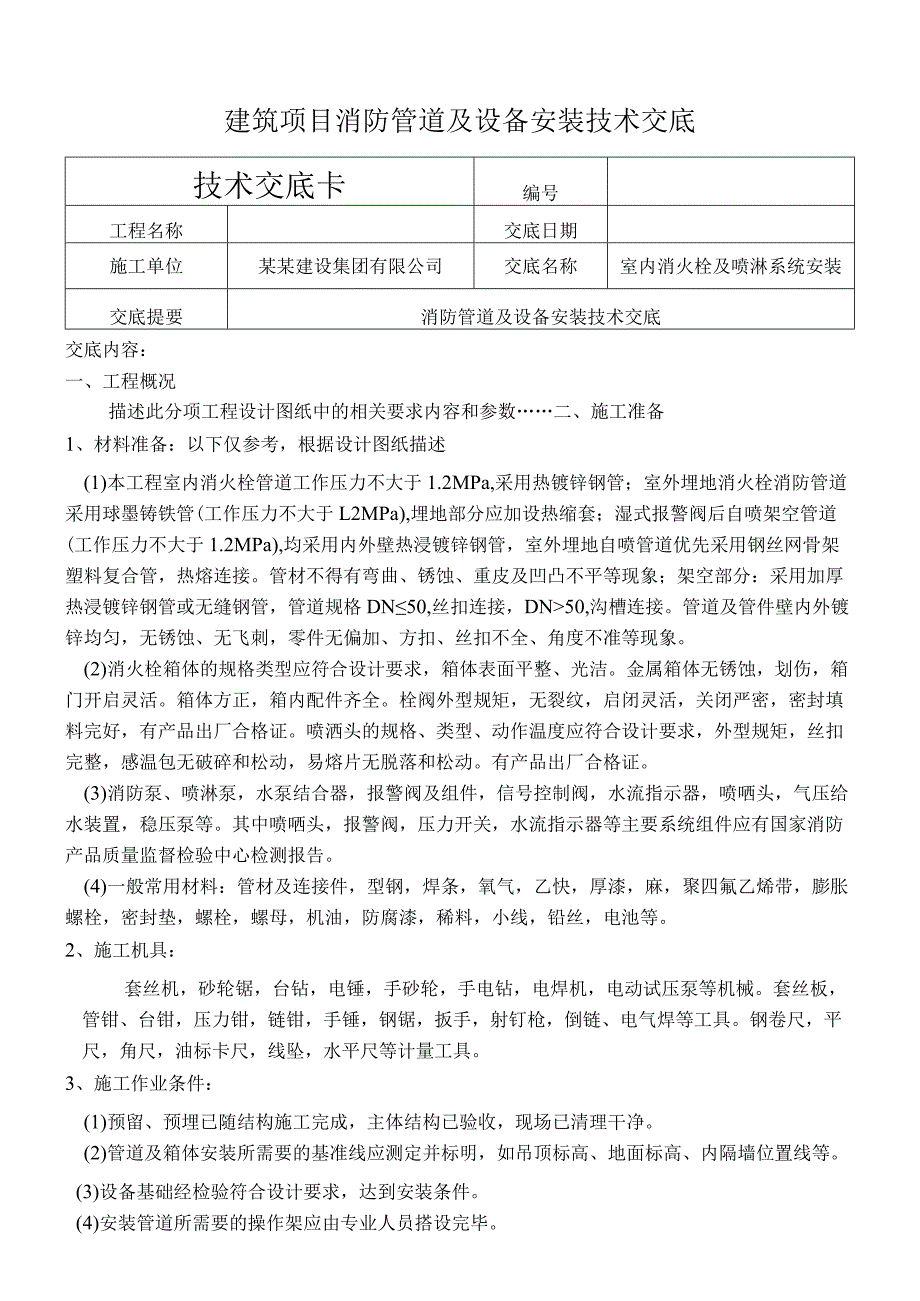

1、建筑项目消防管道及设备安装技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称室内消火栓及喷淋系统安装交底提要消防管道及设备安装技术交底交底内容：一、工程概况描述此分项工程设计图纸中的相关要求内容和参数二、施工准备1、材料准备：以下仅参考，根据设计图纸描述(1)本工程室内消火栓管道工作压力不大于1.2MPa,采用热镀锌钢管；室外埋地消火栓消防管道采用球墨铸铁管(工作压力不大于L2MPa),埋地部分应加设热缩套；湿式报警阀后自喷架空管道(工作压力不大于1.2MPa),均采用内外壁热浸镀锌钢管，室外埋地自喷管道优先采用钢丝网骨架塑料复合管，热熔连接。管材不得有弯曲、锈蚀、重皮
2、及凹凸不平等现象；架空部分：采用加厚热浸镀锌钢管或无缝钢管，管道规格DN50,丝扣连接，DN50,沟槽连接。管道及管件壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。(2)消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。有产品出厂合格证。(3)消防泵、喷淋泵，水泵结合器，报警阀及组件，信号控制阀，水流指示器，喷哂头，气压给水
3、装置，稳压泵等。其中喷哂头，报警阀，压力开关，水流指示器等主要系统组件应有国家消防产品质量监督检验中心检测报告。(4)一般常用材料：管材及连接件，型钢，焊条，氧气，乙快，厚漆，麻，聚四氟乙烯带，膨胀螺栓，密封垫，螺栓，螺母，机油，防腐漆，稀料，小线，铅丝，电池等。2、施工机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。钢卷尺，平尺，角尺，油标卡尺，线坠，水平尺等计量工具。3、施工作业条件：(1)预留、预埋已随结构施工完成，主体结构已验收，现场已清理干净。(2)管道及箱体安装所需要的基准线

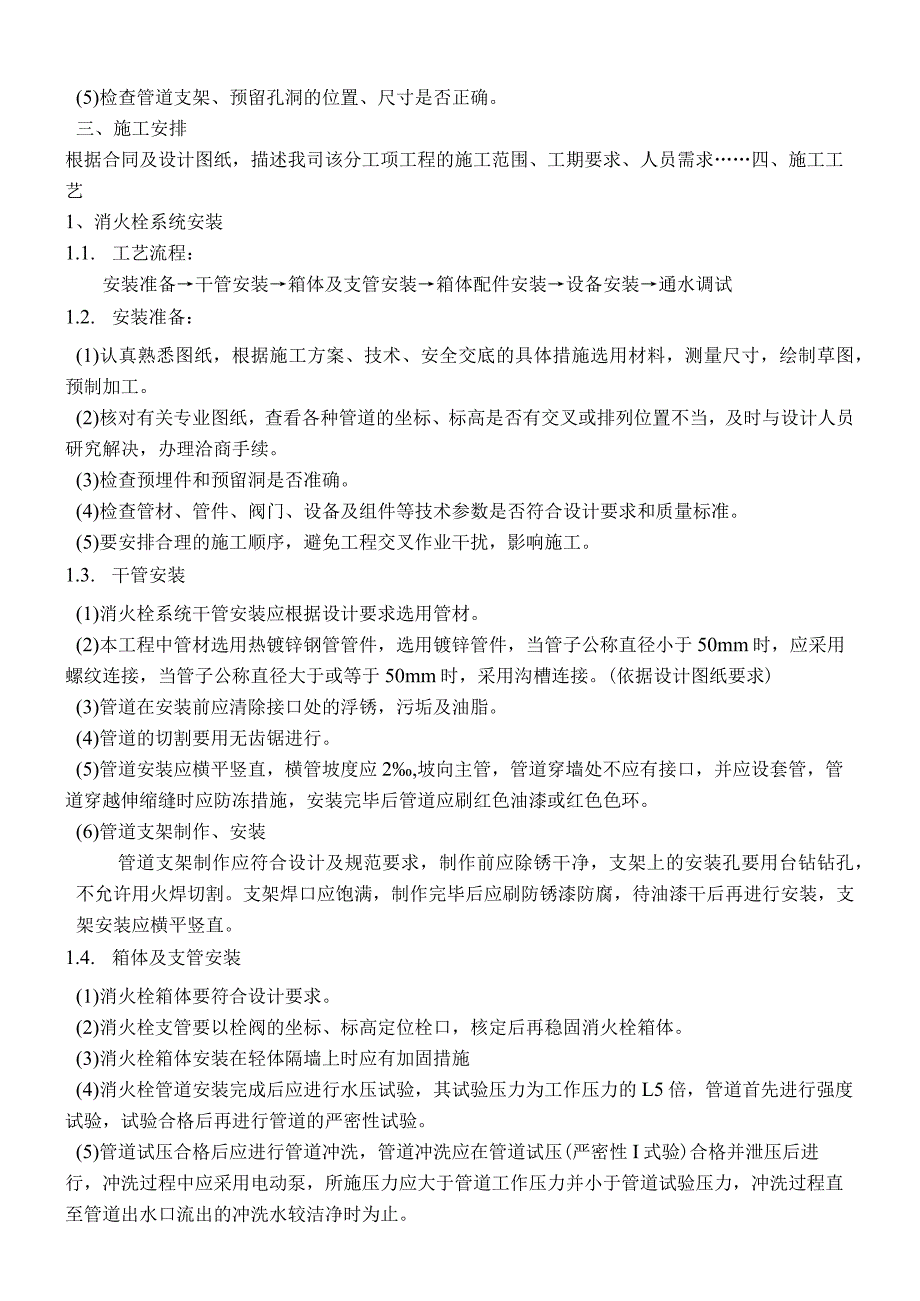

4、应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。(3)设备基础经检验符合设计要求，达到安装条件。(4)安装管道所需要的操作架应由专业人员搭设完毕。(5)检查管道支架、预留孔洞的位置、尺寸是否正确。三、施工安排根据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、人员需求四、施工工艺1、消火栓系统安装1.1. 工艺流程：安装准备干管安装箱体及支管安装箱体配件安装设备安装通水调试1.2. 安装准备：(1)认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。(2)核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究
5、解决，办理洽商手续。(3)检查预埋件和预留洞是否准确。(4)检查管材、管件、阀门、设备及组件等技术参数是否符合设计要求和质量标准。(5)要安排合理的施工顺序，避免工程交叉作业干扰，影响施工。1.3. 干管安装(1)消火栓系统干管安装应根据设计要求选用管材。(2)本工程中管材选用热镀锌钢管管件，选用镀锌管件，当管子公称直径小于50mm时，应采用螺纹连接，当管子公称直径大于或等于50mm时，采用沟槽连接。(依据设计图纸要求)(3)管道在安装前应清除接口处的浮锈，污垢及油脂。(4)管道的切割要用无齿锯进行。(5)管道安装应横平竖直，横管坡度应2,坡向主管，管道穿墙处不应有接口，并应设套管，管道穿越伸
6、缩缝时应防冻措施，安装完毕后管道应刷红色油漆或红色色环。(6)管道支架制作、安装管道支架制作应符合设计及规范要求，制作前应除锈干净，支架上的安装孔要用台钻钻孔，不允许用火焊切割。支架焊口应饱满，制作完毕后应刷防锈漆防腐，待油漆干后再进行安装，支架安装应横平竖直。1.4. 箱体及支管安装(1)消火栓箱体要符合设计要求。(2)消火栓支管要以栓阀的坐标、标高定位栓口，核定后再稳固消火栓箱体。(3)消火栓箱体安装在轻体隔墙上时应有加固措施(4)消火栓管道安装完成后应进行水压试验，其试验压力为工作压力的L5倍，管道首先进行强度试验，试验合格后再进行管道的严密性试验。(5)管道试压合格后应进行管道冲洗，管

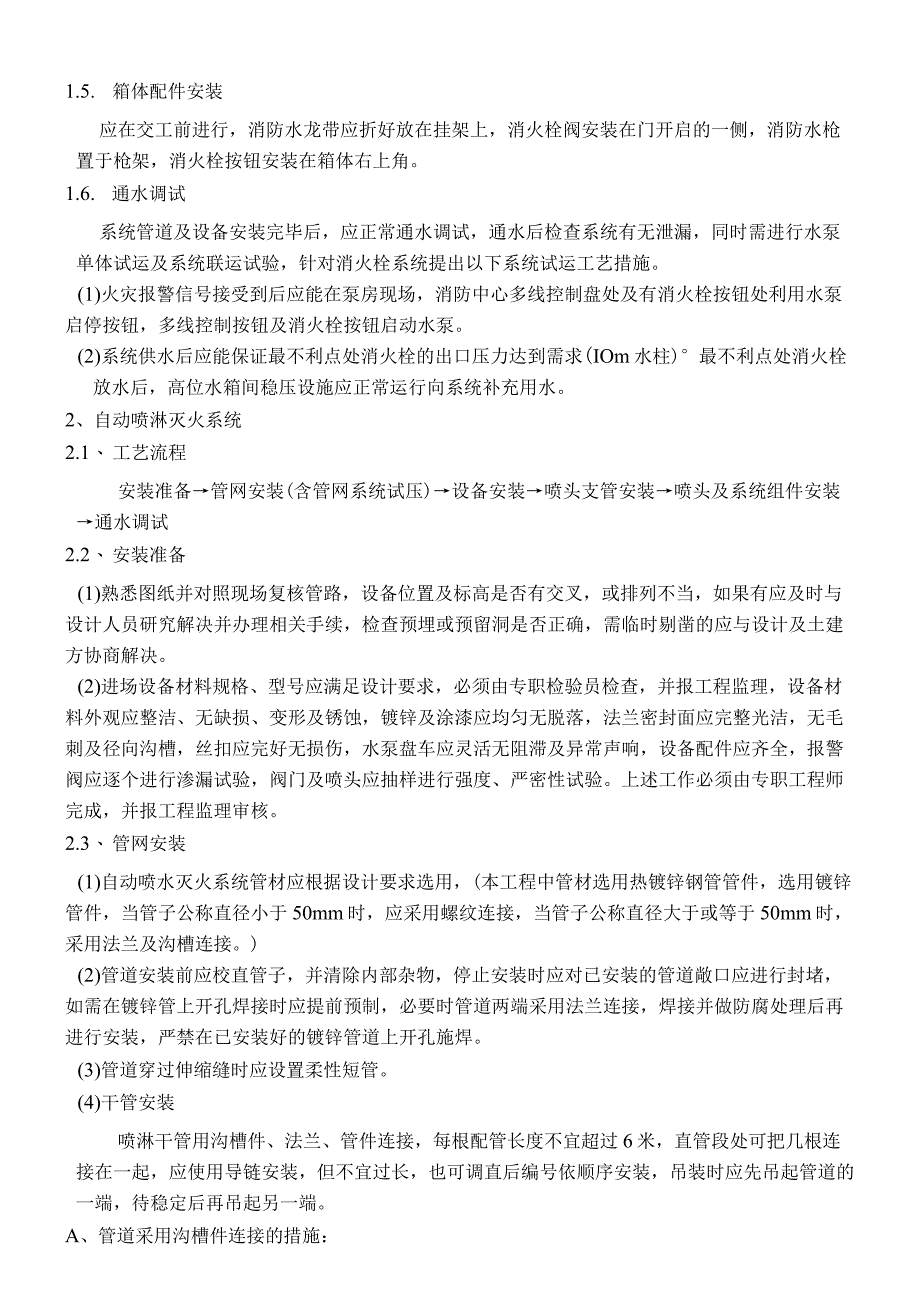

7、道冲洗应在管道试压(严密性I式验)合格并泄压后进行，冲洗过程中应采用电动泵，所施压力应大于管道工作压力并小于管道试验压力，冲洗过程直至管道出水口流出的冲洗水较洁净时为止。1.5. 箱体配件安装应在交工前进行，消防水龙带应折好放在挂架上，消火栓阀安装在门开启的一侧，消防水枪置于枪架，消火栓按钮安装在箱体右上角。1.6. 通水调试系统管道及设备安装完毕后，应正常通水调试，通水后检查系统有无泄漏，同时需进行水泵单体试运及系统联运试验，针对消火栓系统提出以下系统试运工艺措施。(1)火灾报警信号接受到后应能在泵房现场，消防中心多线控制盘处及有消火栓按钮处利用水泵启停按钮，多线控制按钮及消火栓按钮启动水泵
8、。(2)系统供水后应能保证最不利点处消火栓的出口压力达到需求(IOm水柱)最不利点处消火栓放水后，高位水箱间稳压设施应正常运行向系统补充用水。2、自动喷淋灭火系统2.1、 工艺流程安装准备管网安装(含管网系统试压)设备安装喷头支管安装喷头及系统组件安装通水调试2.2、 安装准备(1)熟悉图纸并对照现场复核管路，设备位置及标高是否有交叉，或排列不当，如果有应及时与设计人员研究解决并办理相关手续，检查预埋或预留洞是否正确，需临时剔凿的应与设计及土建方协商解决。(2)进场设备材料规格、型号应满足设计要求，必须由专职检验员检查，并报工程监理，设备材料外观应整洁、无缺损、变形及锈蚀，镀锌及涂漆应均匀无脱
9、落，法兰密封面应完整光洁，无毛刺及径向沟槽，丝扣应完好无损伤，水泵盘车应灵活无阻滞及异常声响，设备配件应齐全，报警阀应逐个进行渗漏试验，阀门及喷头应抽样进行强度、严密性试验。上述工作必须由专职工程师完成，并报工程监理审核。2.3、 管网安装(1)自动喷水灭火系统管材应根据设计要求选用，(本工程中管材选用热镀锌钢管管件，选用镀锌管件，当管子公称直径小于50mm时，应采用螺纹连接，当管子公称直径大于或等于50mm时，采用法兰及沟槽连接。)(2)管道安装前应校直管子，并清除内部杂物，停止安装时应对已安装的管道敞口应进行封堵，如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰连接，焊接并做防腐
10、处理后再进行安装，严禁在已安装好的镀锌管道上开孔施焊。(3)管道穿过伸缩缝时应设置柔性短管。(4)干管安装喷淋干管用沟槽件、法兰、管件连接，每根配管长度不宜超过6米，直管段处可把几根连接在一起，应使用导链安装，但不宜过长，也可调直后编号依顺序安装，吊装时应先吊起管道的一端，待稳定后再吊起另一端。A、管道采用沟槽件连接的措施：钢管滚槽：钢管定尺切断去毛刺后把钢管调平放入滚轮之间，下压手动液压泵使滚轮顶到钢管外壁，锁紧手动液压泵回油阀，将对应管径塞尺塞入标尺确定滚槽深度，开动滚槽机开关同时下压手动液压泵。钢管开孔：开孔定位、锁紧钢管、开孔机定位后开孔，开孔后去毛刺。B、管道连接紧固法兰时，应检查法
11、兰端面是否干净，并采用3-5mm厚的石棉垫，法兰螺栓的规格应符合规定，紧固螺栓时应先紧固最不利点，然后依次对称紧固，法兰接口应安装在易拆装的位置。C、水平安装的管道的卡架一般以吊架为主，每段干管应设1个防晃支架，管道改变方向时，应增设防晃支架。D、立管安装在竖井内时，应在管井的预埋铁件上安装卡架固定管道，安装位置距地面或楼面宜为L5m,层高超过5M时应增设支架。(6)支管安装A、管道的分支预留口在吊装前应先预制好，丝接的采用三通定位预留口，沟槽式连接的应预先用开孔器开孔。B、当管道变径时，宜采用异径接头，在管道弯头处不得采用补芯，当需要用补芯时，三通可用1个、四通可用2个以下。C、配水支管上每
12、一支管段，相邻两喷头之间的管段设置的吊架均不少于1个。当喷头之间距离小于1.8m时，可隔段设置。但吊架的间距不宜大于3.6m。每一配水支管宜设1个防晃支架，管道支吊架安装的位置不应妨碍喷头的喷水效果。(7)管道水压试验、管道冲洗A、喷淋管道水压试验可分层、分段进行，上水时最高点要有排气装置，高、低点各装一块压力表。上满水后检查管路有无泄漏，如果有法兰、阀门等部位泄漏，应在加压前紧固。升压后再出现泄漏时做好标记，待泄压后处理。必要时可泄水处理。B、水压试验压力应根据工作压力确定，当系统工作压力小于或等于IMPa时，试验压力采用1.4MPa,当系统工作压力大于IMPa时，试验压力采用工作压力再加0
13、.4MPa试压时稳压30分钟，目测管网应无泄漏、变形、且压力降不大于0.05MPaC、冬季试水压，环境温度不应低于+5。若低于+5。C时，应采取防冻措施。(可在试压水中充填热水或直接用空气试压)D、喷淋管道试压后，可直接做冲洗工作。冲洗时，应确保管内有足够的水流量，排放冲洗水的排水管道应与排水系统可靠连接，其排放应畅通安全。管网冲洗应连续进行，当出口处水的颜色、透明度与入口水的情况基本一致时方可结束冲洗。上述所有钢管水平安装的支吊架间距按按规范GB50242-2002章节3.3.8要求执行。3、设备安装3.1、 水泵安装(1)验证水泵的规格、型号应符合设计要求，开箱检查，做好记录，电机须测试绝
14、缘泵体，电机检查注油。吸水管水平管段上不应有气囊和漏气现象。(2)水泵配管安装应在水泵定位找平(水平度不得大于3mm)、稳固后进行。水泵设备不得承受管道的重量。安装顺序为：逆止阀、阀门等依次与水泵紧固连接。与水泵相接配管的一片法兰先与阀门法兰紧固，用线坠找直找正后量出配管尺寸，配管应先点焊在这片法兰上，再把法兰取下焊接，待冷却后再与阀门连接，最后再焊与配管相接的另一片法兰。法兰及垫片应按中压(2.5Mpa以上)标准执行。(3)配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，其标高应一致，配管亦应排列整齐。3.2、 高位水箱安装高位水箱应在结构封顶前安装就位，并做满水试验，消防用水
15、与其它用水共用此水箱的应确保消防用水不被它用，必须留有10分钟的消防用水，与生活用水合用时，应使水经常处于流动状态，防止水质变坏，消防出水管应设单向阀，所有水箱管口均应预制加工。3.3、 报警阀安装安装报警阀时应先安装水源控制阀，再安报警阀，然后根据设备说明书再进行辅助管道及附件的安装，水源控制阀、报警阀与配水干管的连接应保证水流方向一致，报警阀组安装的位置应符合设计要求。无要求时，报警阀应安装在便于操作的较明显的位置，其距地宜为1.2m,两侧与墙的距离为0.5m,正面与墙的距离不应小于1.2m,安装报警阀组的室内应有排水设施。安装过程中报警阀前应加过滤器。3.4、 水泵接合器安装水泵接合器规格应根据设计选定，其安装位置宜有明显标志，阀门位置应便于操作，接合器附近不应有障碍物，接合器应有泄水装置。4、喷淋头支管安装(1)喷淋头支管安装是指吊顶型喷头的末端一段支管，这段管不能与支干管同时进行施工，要与吊顶装修同步进行，吊顶龙骨装完，根据吊顶材料厚度定出喷头的预留IJ标高，按吊顶装修图确定喷头的坐标，此支管管径一律为25mm,末端用25*15mm的异径管箍口，安装时应拉线安装，支管末端的弯头处100mm以内应加卡件固定，支管装完，预留口用丝堵拧紧。(2)向上喷的喷头有条件的可与支管同时安装好，其他管道安装完后不易操作的位置也应先安
