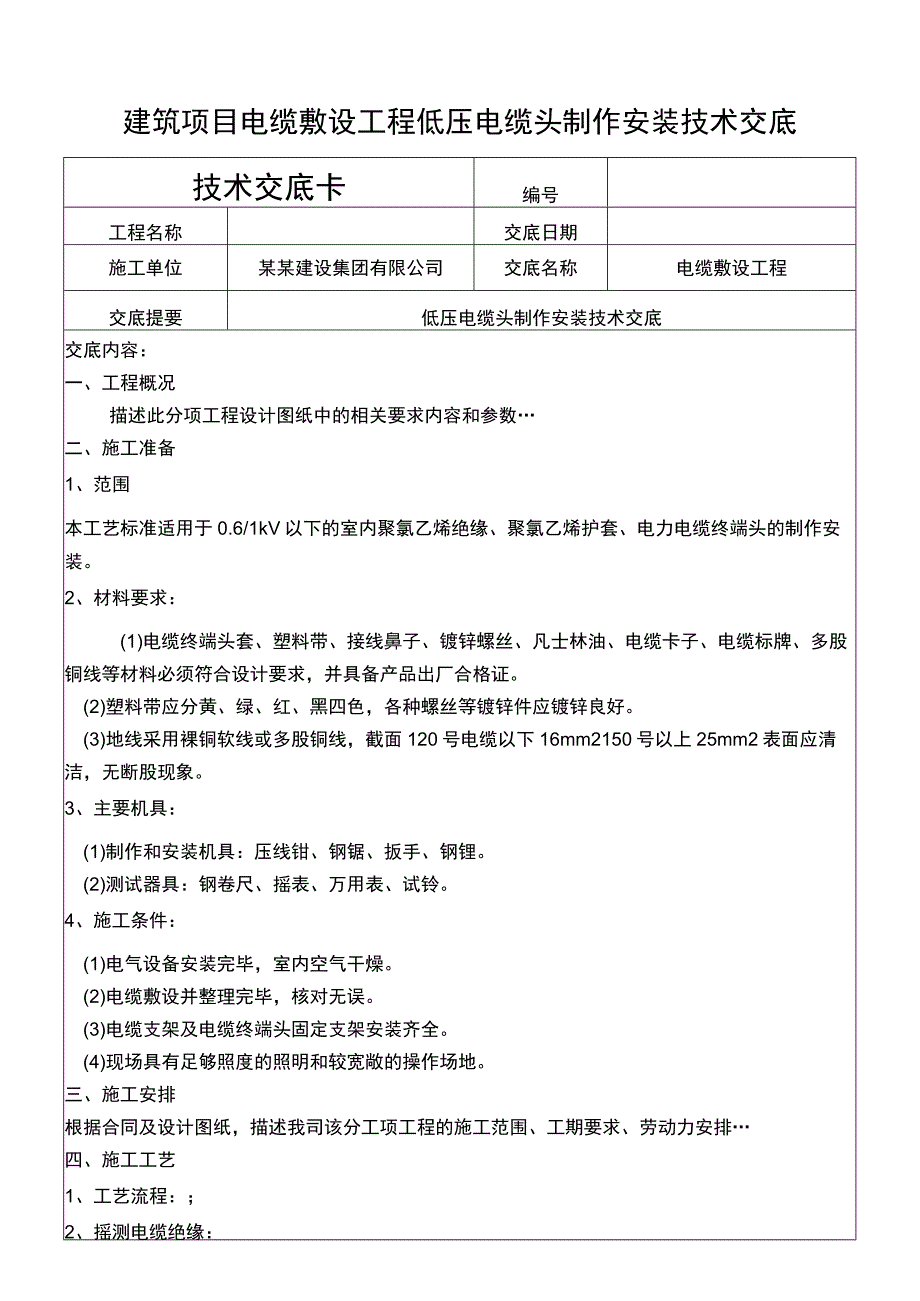

1、建筑项目电缆敷设工程低压电缆头制作安装技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称电缆敷设工程交底提要低压电缆头制作安装技术交底交底内容：一、工程概况描述此分项工程设计图纸中的相关要求内容和参数二、施工准备1、范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。2、材料要求：(1)电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。(2)塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。(3)地线采用裸铜软线或多股铜线，截面120号电缆以
2、下16mm2150号以上25mm2表面应清洁，无断股现象。3、主要机具：(1)制作和安装机具：压线钳、钢锯、扳手、钢锂。(2)测试器具：钢卷尺、摇表、万用表、试铃。4、施工条件：(1)电气设备安装完毕，室内空气干燥。(2)电缆敷设并整理完毕，核对无误。(3)电缆支架及电缆终端头固定支架安装齐全。(4)现场具有足够照度的照明和较宽敞的操作场地。三、施工安排根据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、劳动力安排四、施工工艺1、工艺流程：；2、摇测电缆绝缘：(1)选用IoooV摇表，对电缆进行摇测，绝缘电阻应在IOMQ以上。(2)电缆摇测完毕后，应将芯线分别对地放电。(3)剥电线铠

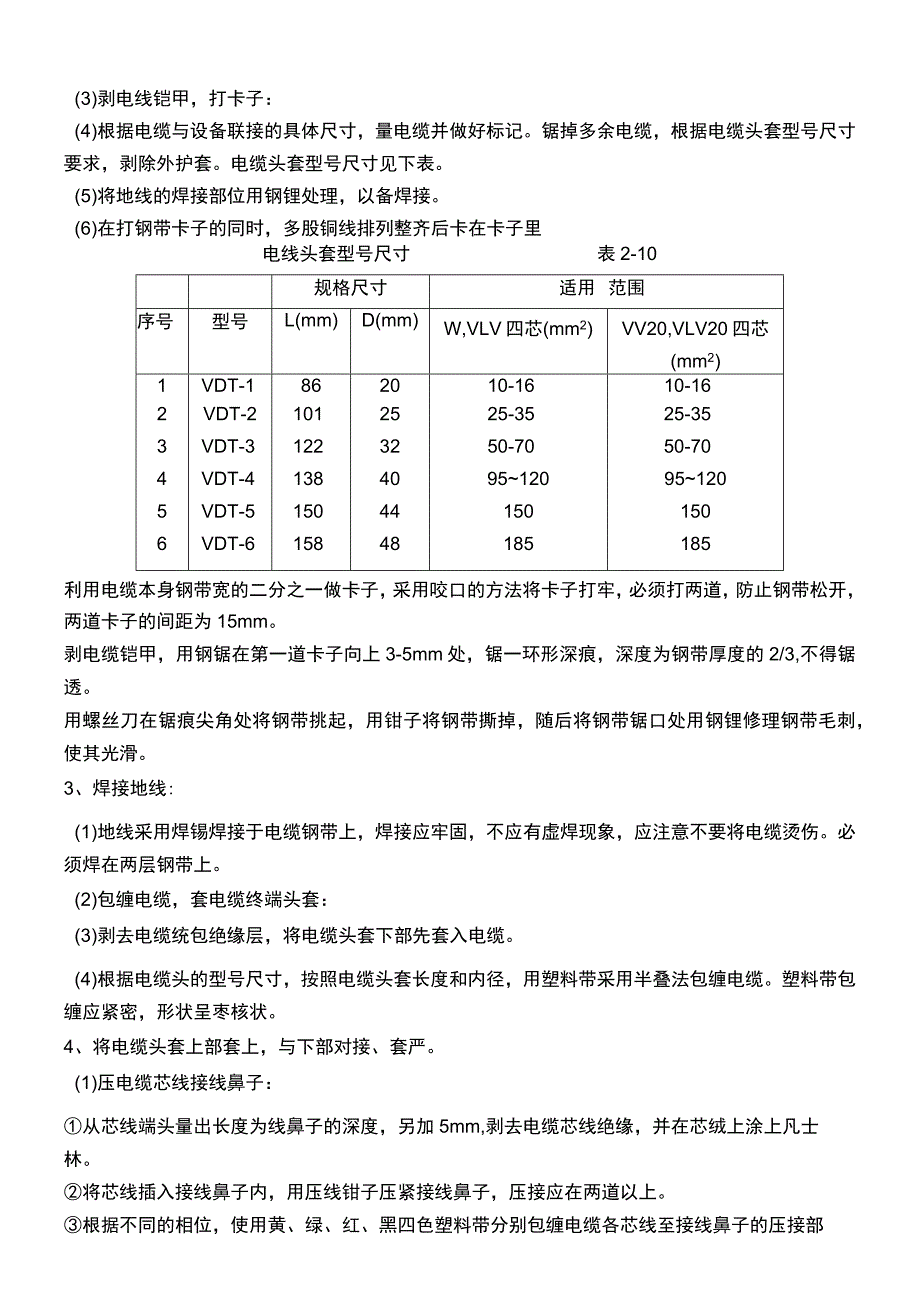

3、甲，打卡子：(4)根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型号尺寸见下表。(5)将地线的焊接部位用钢锂处理，以备焊接。(6)在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里电线头套型号尺寸表2-10规格尺寸适用范围序号型号L(mm)D(mm)W,VLV四芯(mm2)VV20,VLV20四芯(mm2)1VDT-1862010-1610-162VDT-21012525-3525-353VDT-31223250-7050-704VDT-41384095120951205VDT-5150441501506VDT-61584818518
4、5利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm。剥电缆铠甲，用钢锯在第一道卡子向上3-5mm处，锯一环形深痕，深度为钢带厚度的2/3,不得锯透。用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锂修理钢带毛刺，使其光滑。3、焊接地线:(1)地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。必须焊在两层钢带上。(2)包缠电缆，套电缆终端头套：(3)剥去电缆统包绝缘层，将电缆头套下部先套入电缆。(4)根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑料带包

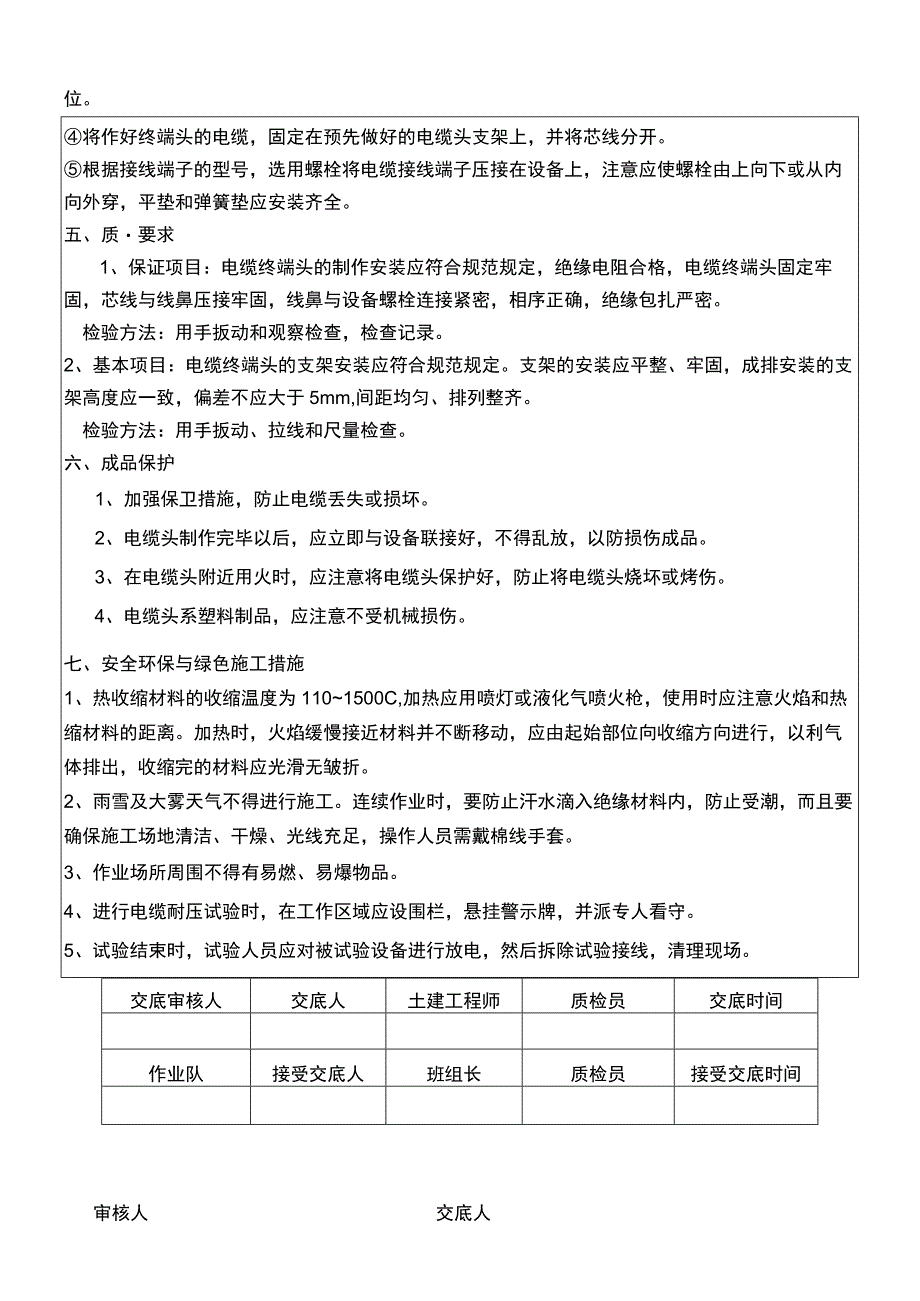

5、缠应紧密，形状呈枣核状。4、将电缆头套上部套上，与下部对接、套严。(1)压电缆芯线接线鼻子：从芯线端头量出长度为线鼻子的深度，另加5mm,剥去电缆芯线绝缘，并在芯绒上涂上凡士林。将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。根据不同的相位，使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。将作好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内向外穿，平垫和弹簧垫应安装齐全。五、质要求1、保证项目：电缆终端头的制作安装应符合规范规定，绝缘电阻合格，电缆终端头固定牢固，芯
6、线与线鼻压接牢固，线鼻与设备螺栓连接紧密，相序正确，绝缘包扎严密。检验方法：用手扳动和观察检查，检查记录。2、基本项目：电缆终端头的支架安装应符合规范规定。支架的安装应平整、牢固，成排安装的支架高度应一致，偏差不应大于5mm,间距均匀、排列整齐。检验方法：用手扳动、拉线和尺量检查。六、成品保护1、加强保卫措施，防止电缆丢失或损坏。2、电缆头制作完毕以后，应立即与设备联接好，不得乱放，以防损伤成品。3、在电缆头附近用火时，应注意将电缆头保护好，防止将电缆头烧坏或烤伤。4、电缆头系塑料制品，应注意不受机械损伤。七、安全环保与绿色施工措施1、热收缩材料的收缩温度为1101500C,加热应用喷灯或液化
7、气喷火枪，使用时应注意火焰和热缩材料的距离。加热时，火焰缓慢接近材料并不断移动，应由起始部位向收缩方向进行，以利气体排出，收缩完的材料应光滑无皱折。2、雨雪及大雾天气不得进行施工。连续作业时，要防止汗水滴入绝缘材料内，防止受潮，而且要确保施工场地清洁、干燥、光线充足，操作人员需戴棉线手套。3、作业场所周围不得有易燃、易爆物品。4、进行电缆耐压试验时，在工作区域应设围栏，悬挂警示牌，并派专人看守。5、试验结束时，试验人员应对被试验设备进行放电，然后拆除试验接线，清理现场。交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
