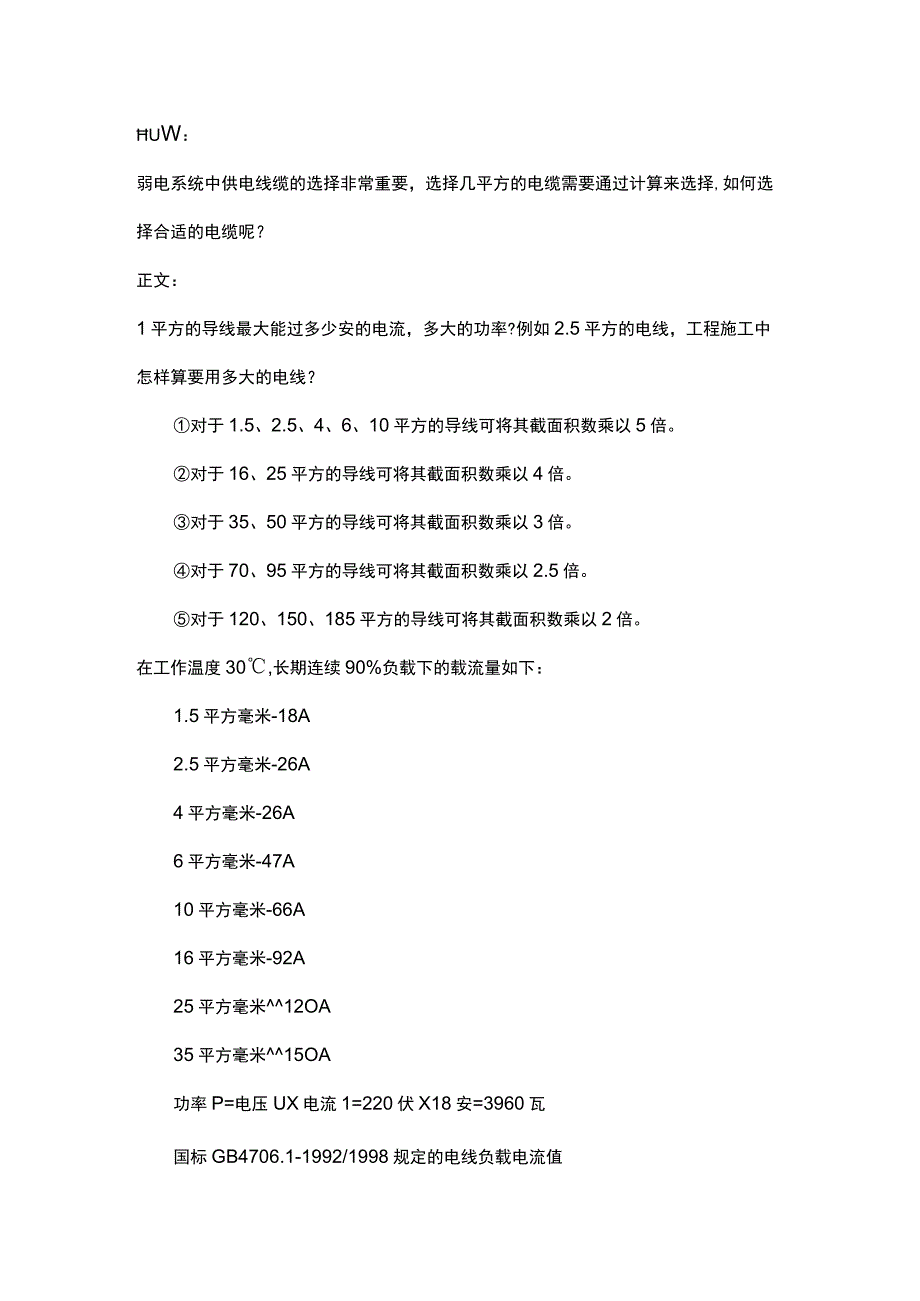

弱电导线电缆计算方法总结2017-4-18.docx_第1页
第1页 / 共7页

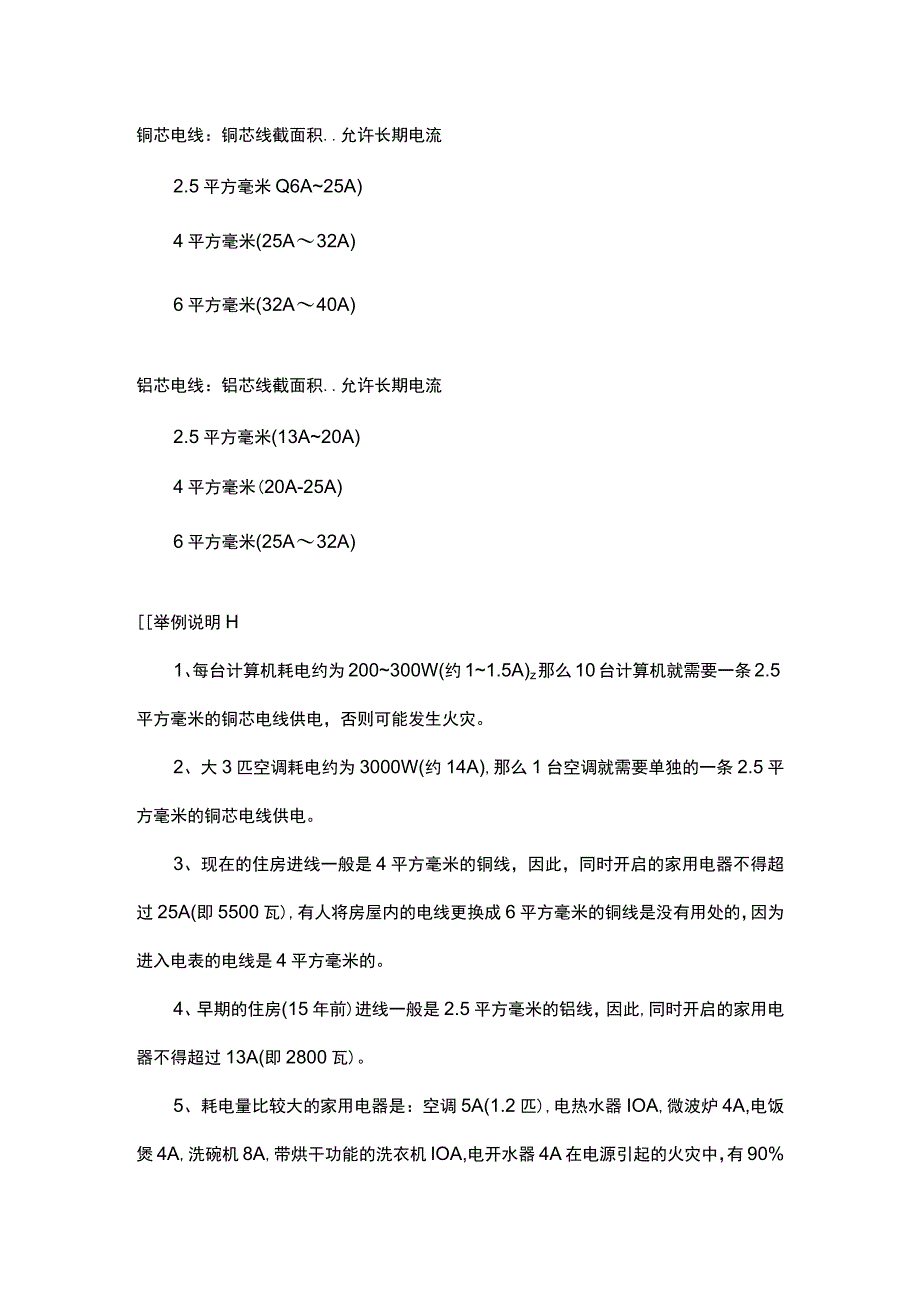

弱电导线电缆计算方法总结2017-4-18.docx_第2页
第2页 / 共7页

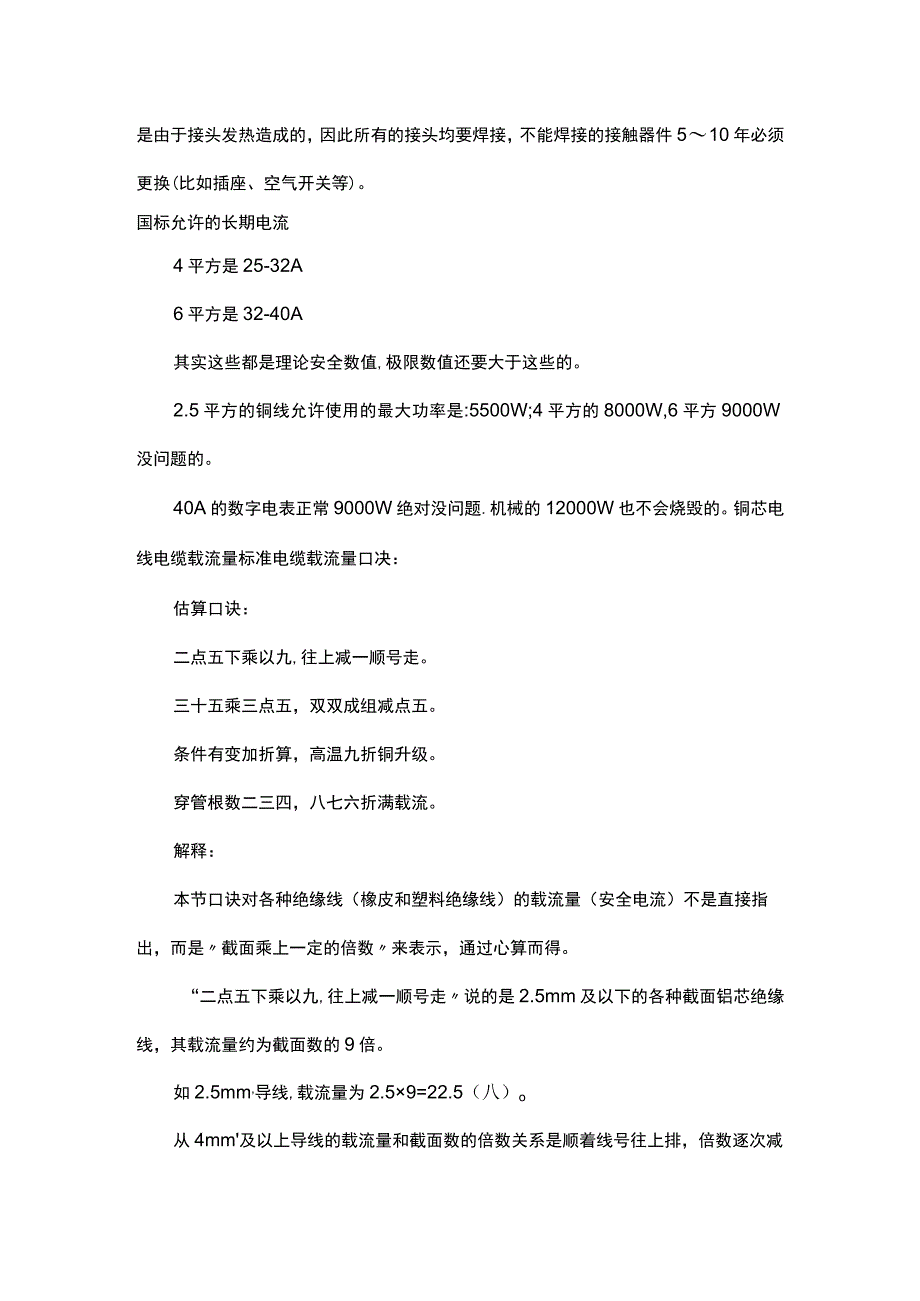

弱电导线电缆计算方法总结2017-4-18.docx_第3页
第3页 / 共7页
弱电导线电缆计算方法总结2017-4-18.docx_第4页
第4页 / 共7页
弱电导线电缆计算方法总结2017-4-18.docx_第5页
第5页 / 共7页
弱电导线电缆计算方法总结2017-4-18.docx_第6页
第6页 / 共7页
弱电导线电缆计算方法总结2017-4-18.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《弱电导线电缆计算方法总结2017-4-18.docx》由会员分享,可在线阅读,更多相关《弱电导线电缆计算方法总结2017-4-18.docx(7页珍藏版)》请在第壹文秘上搜索。

1、uW:弱电系统中供电线缆的选择非常重要,选择几平方的电缆需要通过计算来选择,如何选择合适的电缆呢?正文:1平方的导线最大能过多少安的电流,多大的功率?例如2.5平方的电线,工程施工中怎样算要用多大的电线?对于1.5、2.5、4、6、10平方的导线可将其截面积数乘以5倍。对于16、25平方的导线可将其截面积数乘以4倍。对于35、50平方的导线可将其截面积数乘以3倍。对于70、95平方的导线可将其截面积数乘以2.5倍。对于120、150、185平方的导线可将其截面积数乘以2倍。在工作温度30,长期连续90%负载下的载流量如下:1.5平方毫米-18A2.5平方毫米-26A4平方毫米-26A6平方毫米

2、-47A10平方毫米-66A16平方毫米-92A25平方毫米12OA35平方毫米15OA功率P=电压UX电流1=220伏X18安=3960瓦国标GB4706.1-1992/1998规定的电线负载电流值铜芯电线:铜芯线截面积.允许长期电流2.5平方毫米Q6A25A)4平方毫米(25A32A)6平方毫米(32A40A)铝芯电线:铝芯线截面积.允许长期电流2.5平方毫米(13A20A)4平方毫米(20A-25A)6平方毫米(25A32A)举例说明H1、每台计算机耗电约为200300W(约11.5A)z那么10台计算机就需要一条2.5平方毫米的铜芯电线供电,否则可能发生火灾。2、大3匹空调耗电约为30

3、00W(约14A),那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。3、现在的住房进线一般是4平方毫米的铜线,因此,同时开启的家用电器不得超过25A(即5500瓦),有人将房屋内的电线更换成6平方毫米的铜线是没有用处的,因为进入电表的电线是4平方毫米的。4、早期的住房(15年前)进线一般是2.5平方毫米的铝线,因此,同时开启的家用电器不得超过13A(即2800瓦)。5、耗电量比较大的家用电器是:空调5A(1.2匹),电热水器IOA,微波炉4A,电饭煲4A,洗碗机8A,带烘干功能的洗衣机IOA,电开水器4A在电源引起的火灾中,有90%是由于接头发热造成的,因此所有的接头均要焊接,不能焊

4、接的接触器件510年必须更换(比如插座、空气开关等)。国标允许的长期电流4平方是25-32A6平方是32-40A其实这些都是理论安全数值,极限数值还要大于这些的。2.5平方的铜线允许使用的最大功率是:5500W;4平方的8000W,6平方9000W没问题的。40A的数字电表正常9000W绝对没问题.机械的12000W也不会烧毁的。铜芯电线电缆载流量标准电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。解释:本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是截面乘上

5、一定的倍数来表示,通过心算而得。“二点五下乘以九,往上减一顺号走说的是2.5mm及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm,导线,载流量为2.59=22.5(八)o从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减I,即4x8、6x7、IOX6、16x5、254o十五乘三点五,双双成组减点五,说的是35mm”的导线载流量为截面数的3.5倍,即353.5=122.5(八).50mm,及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减O.5即50、70mm,导线的载流量为截面数的3倍;95、12Omm导线载流量是其截面积数的

6、2.5倍,依次类推。条件有变加折算,高温九折铜升级。上述口诀是铝芯绝缘线、明敷在环境温度25。C的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm铜线的载流量,可按25mm2铝线计算。计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可

7、直接算出,不必查表。1.口诀铝芯绝缘线载流量与截面的倍数关系10下五,IOo上二,25、35,四、三界70、95,两倍半。穿管、温度,八、九折。裸线加一半。铜线升级算。说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。为此魏国常用导线标称截面(平方毫米)排列如下:1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185Q)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下:l-1016.2535、5070、95120以上五倍

8、四倍三倍二倍半二倍现在甄口口诀对照就更清楚了,口诀10下五是指截面在10以下,载流量都是截面数值的五倍。100上二(读百上二)是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀25、35,四三界。而截面70、95则为二点五倍。从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。例如铝芯绝缘线,环境温度为不大于25。C时的载流量的计算:当截面为6平方毫米时,算得载流量为30安;当截面为150平方毫米时,算得载流量为300安;当截面为70平方毫米时,算得载流量为175安;从上面的排列还可以看出倍数随截面的增大而减小,在

9、倍数转变的交界处,误差稍大些。比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。不过这对使用的影响并不大。当然,若能胸中有数,在选择导线截面时,25的不让它满到100安,35的则可略为超过105安便更准确了。同样,2.5平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达到20安以上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般只标12安。(2)后面三句口诀便是对条件改变的处理。穿管、温度,八、九折是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算

10、后,再打八折;若环境温度超过25,计算后再打九折,若既穿管敷设,温度又超过25,则打八折后再打九折,或简单按一次打七折计算。关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的,一般情况下,它影响导线载流并不很大。因此,只对某些温车间或较热地区超过25较多时,才考虑打折扣。例如对铝心绝缘线在不同条件下载流量的计算:当截面为10平方毫米穿管时,则载流量为10x5x0.8=40安;若为高温,则载流量为10x5x0.9=45安;若是穿管又高温,则载流量为1050.7=35安。(3)对于裸铝线的载流量,口诀指出裸线加一半即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较,载流量可

11、加大一半。例如对裸铝线载流量的计算:当截面为16平方毫米时,则载流量为1641.5=96安,若在高温下,则载流量为164l.50.9=86.4安。(4)对于铜导线的载流量,口诀指出铜线升级算,即将铜导线的的截面排歹皿同字提升一级,再按相应的铝线条件计算。例如截面为35平方毫米裸铜线环境温度为25,载流量的计算为:按升级为50平方毫米裸铝线即得5031.5=225安。对于电缆,口诀中没有介绍。一般直接埋地的高压电缆,大体上可直接采用第一句口诀中的有关倍数计算。比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为353=105安。95平方毫米的约为952.5238安。三相四线制中的零线截面,通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中,由于零线和相线所通过的负荷电流相同,因此零线截面应与相线截面相同。
