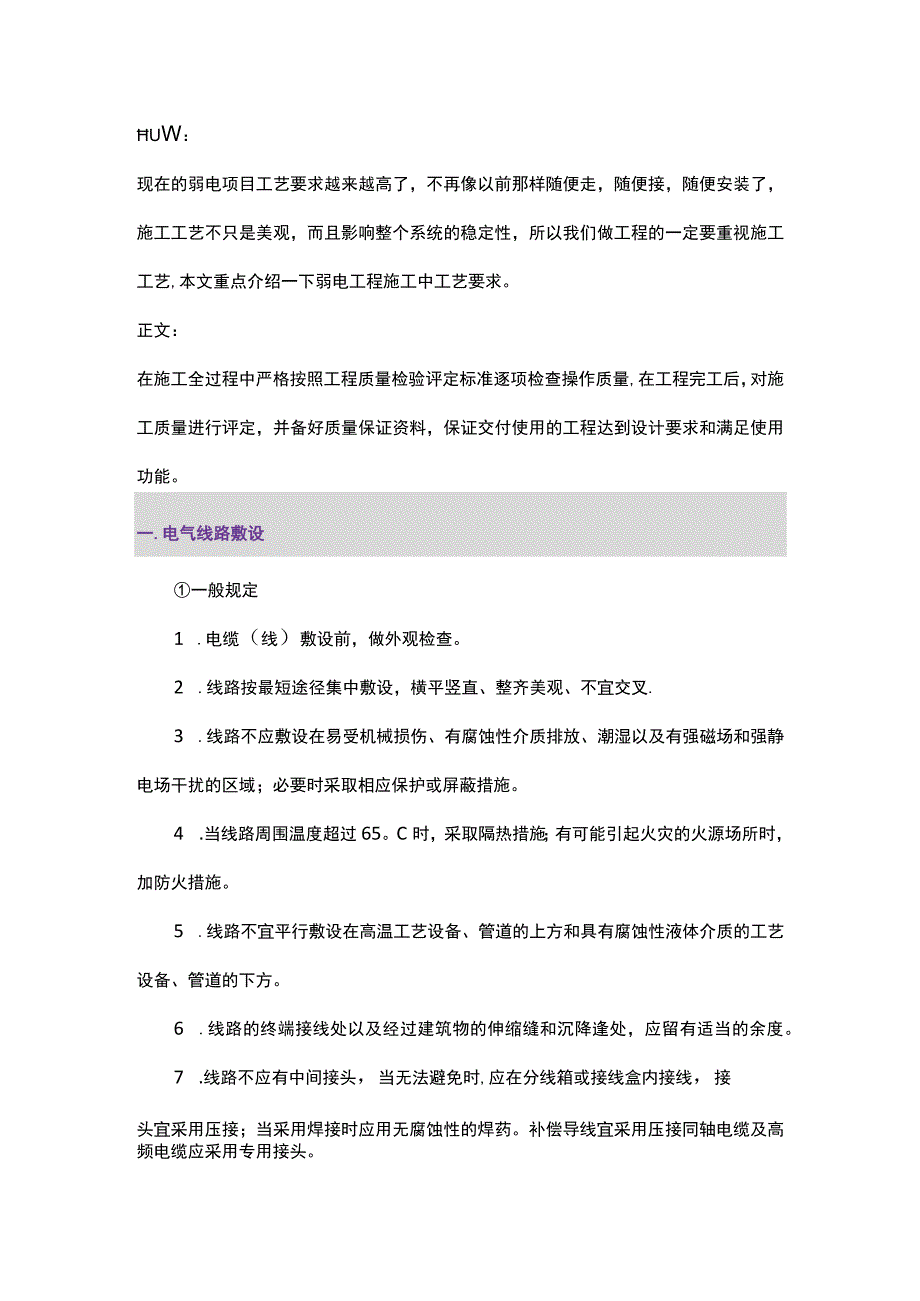

1、uW：现在的弱电项目工艺要求越来越高了，不再像以前那样随便走，随便接，随便安装了，施工工艺不只是美观，而且影响整个系统的稳定性，所以我们做工程的一定要重视施工工艺,本文重点介绍一下弱电工程施工中工艺要求。正文：在施工全过程中严格按照工程质量检验评定标准逐项检查操作质量,在工程完工后，对施工质量进行评定，并备好质量保证资料，保证交付使用的工程达到设计要求和满足使用功能。一.电气线路敷设一般规定1 .电缆（线）敷设前，做外观检查。2 .线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉.3 .线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域；必要时采取相应保护或

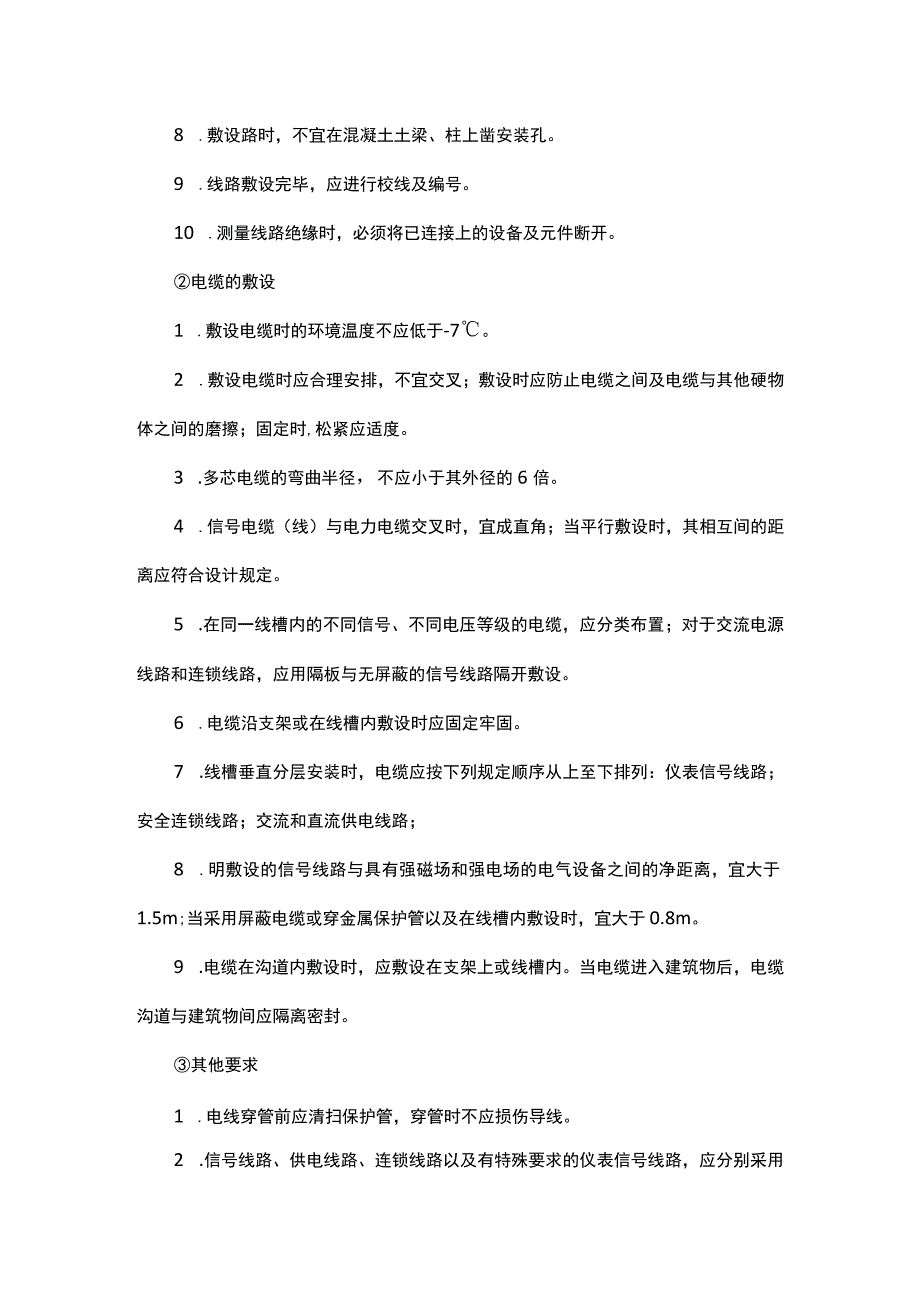

2、屏蔽措施。4 .当线路周围温度超过65。C时，采取隔热措施；有可能引起火灾的火源场所时，加防火措施。5 .线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。6 .线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处，应留有适当的余度。7 .线路不应有中间接头，当无法避免时,应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线宜采用压接同轴电缆及高频电缆应采用专用接头。8 .敷设路时，不宜在混凝土土梁、柱上凿安装孔。9 .线路敷设完毕，应进行校线及编号。10 .测量线路绝缘时，必须将已连接上的设备及元件断开。电缆的敷设1 .敷设电缆时
3、的环境温度不应低于-7。2 .敷设电缆时应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦；固定时,松紧应适度。3 .多芯电缆的弯曲半径，不应小于其外径的6倍。4 .信号电缆（线）与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。5 .在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。6 .电缆沿支架或在线槽内敷设时应固定牢固。7 .线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列：仪表信号线路；安全连锁线路；交流和直流供电线路；8 .明敷设的信号线路与具有强磁场和强电场的电气设

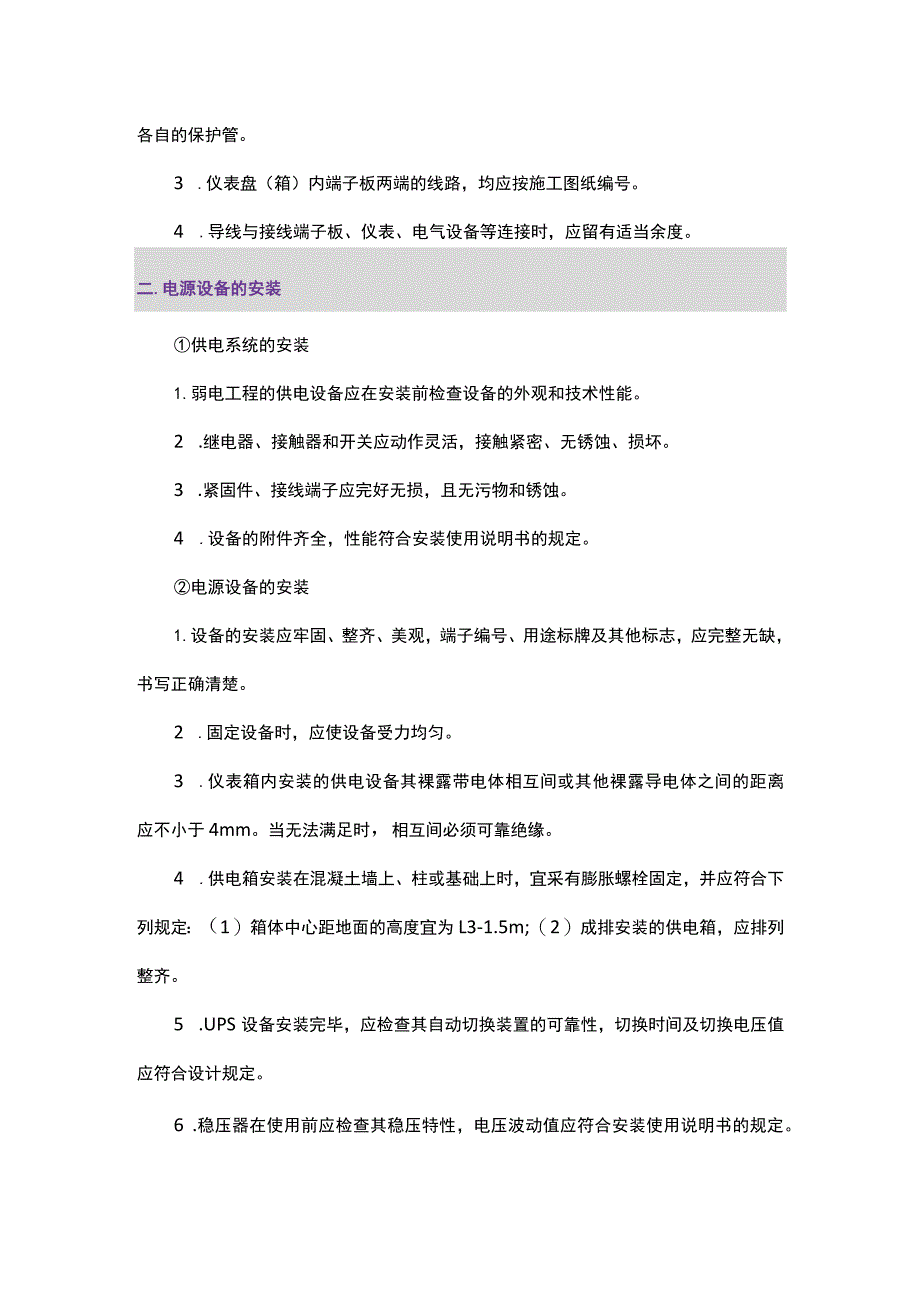

4、备之间的净距离，宜大于1.5m;当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，宜大于0.8m。9 .电缆在沟道内敷设时，应敷设在支架上或线槽内。当电缆进入建筑物后，电缆沟道与建筑物间应隔离密封。其他要求1 .电线穿管前应清扫保护管，穿管时不应损伤导线。2 .信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的保护管。3 .仪表盘（箱）内端子板两端的线路，均应按施工图纸编号。4 .导线与接线端子板、仪表、电气设备等连接时，应留有适当余度。二.电源设备的安装供电系统的安装1.弱电工程的供电设备应在安装前检查设备的外观和技术性能。2 .继电器、接触器和开关应动作灵活，接触紧密
5、、无锈蚀、损坏。3 .紧固件、接线端子应完好无损，且无污物和锈蚀。4 .设备的附件齐全，性能符合安装使用说明书的规定。电源设备的安装1.设备的安装应牢固、整齐、美观，端子编号、用途标牌及其他标志，应完整无缺，书写正确清楚。2 .固定设备时，应使设备受力均匀。3 .仪表箱内安装的供电设备其裸露带电体相互间或其他裸露导电体之间的距离应不小于4mm。当无法满足时，相互间必须可靠绝缘。4 .供电箱安装在混凝土墙上、柱或基础上时，宜采有膨胀螺栓固定，并应符合下列规定：（1）箱体中心距地面的高度宜为L3-1.5m;（2）成排安装的供电箱，应排列整齐。5 .UPS设备安装完毕，应检查其自动切换装置的可靠性，
6、切换时间及切换电压值应符合设计规定。6 .稳压器在使用前应检查其稳压特性，电压波动值应符合安装使用说明书的规定。7 .整流器在使用前应检查其输出电压，电压值应符合安装前使用说明书的规定。8 .供电设备的带电部分与金属壳间的绝缘电阻，50OV兆欧表测量时，应不小于5Mo当安装使用说明书中有特殊规定时，应符合规定。9 .供电系统送电前，系统内所有电源设备的开关均应处于继的位置，并应检查熔继器容量。三、弱电系统的接地一般规定1 .弱电系统的接地,按用途分有保护性接地和功能性接地。保护性接地分为：防电击接地、防雷接地、防静电接朔口防电蚀接地；功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。不同
7、的接地有不同的要求，应按设计决定的接地施工。2 .需要接地的弱电系统的接地装置应符合下列要求：(1)当配管采用镀锌电管时，除设计明确规定处，管子与管子、管子与金属盒子连接后不必跨接，但应遵守下述规定：管子间采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2,螺纹表面应光滑、无锈蚀、缺损,在螺纹上应涂以电力复全脂或导电性防腐脂。连接后,其螺纹宜外露23扣。管子间采用带有紧定螺钉的套管连接时,螺钉应拧紧;在振动的场所,紧定螺钉应有防松动措施。管子与盒子的连接不应采用塑料纳子，应采用导电的金属纳子。弱电管子内有PE线时，每只接线盒都应和PE线相连。(2)当配管采用镀锌电管，设计又规定管子间需要跨
8、接时，应遵守下述规定：明敷配管不应采用熔焊跨接，应采用设计指定的专用接下来线卡子跨接。埋地或埋设于混凝土中的电管，不应用线卡跨接，可采取熔焊跨接。若管内穿有裸软PE铜线时,电管可不跨接。此PE线必须与它所经过的每一只接线盒相连。配管采用黑铁管时，若设计不要求跨接，则不必跨接。若要求跨接时，黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接。当强弱电都采用PVC管时,为避免干扰，弱电配管应尽量避免与强电配管平行敷设。当强弱电用线槽敷设时，强弱电线槽宜分开；当需要敷设在同一线槽时，强弱电之间应用金属隔板隔开。施工前的环境检查在安装工程开始以前应对交接间、设备间的建凝口环境条件进行检查,具备下列条件方可开工：1 .交接间间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运、门锁和钥匙齐全。2 .房屋预留地槽、暗孔、孔洞的位置、数量、尺寸均应符合设计要求。3 .交接间、设备间应提供可靠的施工电源和接地装置。4 .交接间、设备间的面积，环境温、湿度均应符合设计要求和相关规定。施工前的器材检验四、设备材料检验(1)施工前，施工单位应对工程所用线缆器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。(2)经检验的器材应做好记录，对不合格证的器件应单独存放，以备核查与处理。
