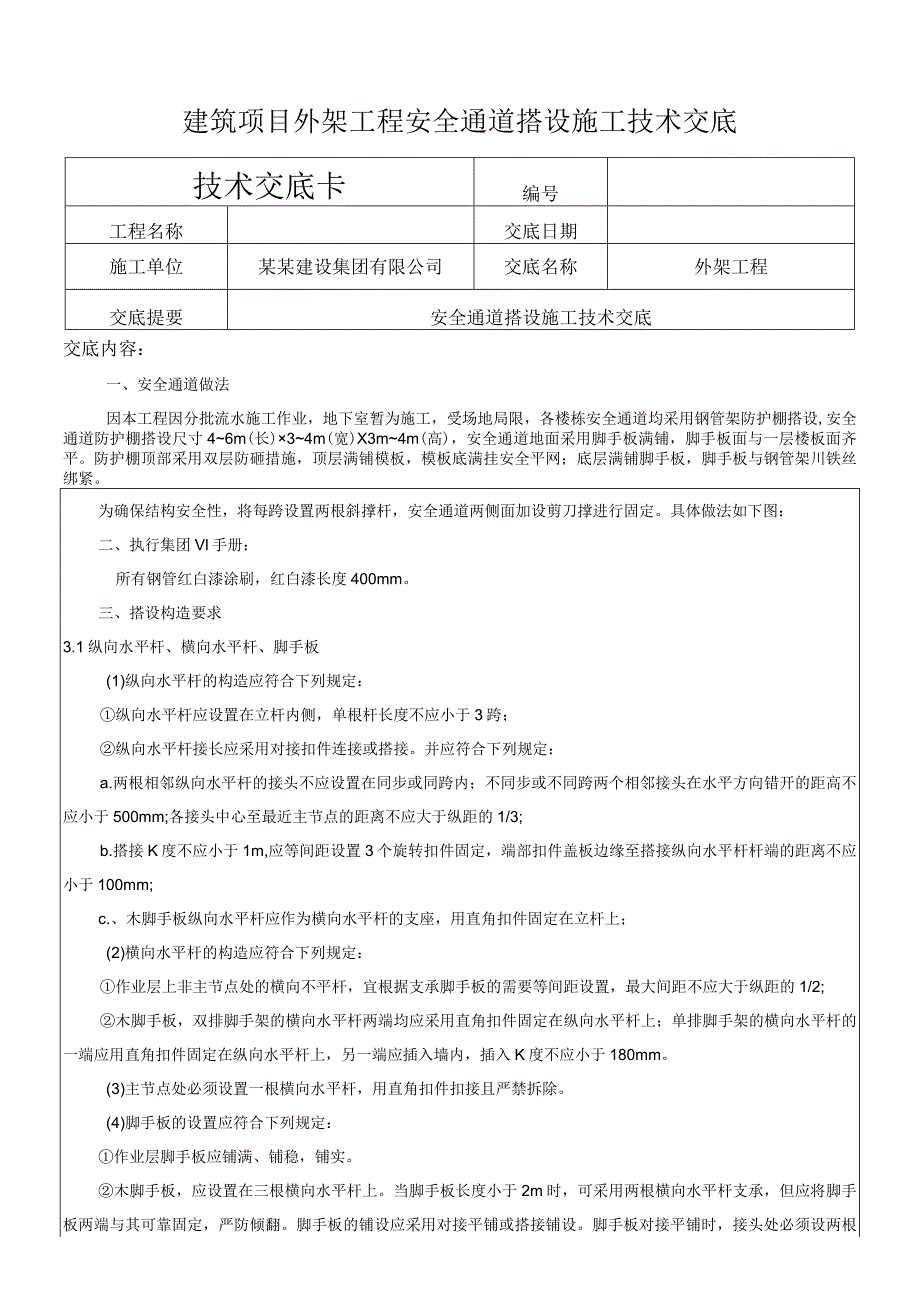

1、建筑项目外架工程安全通道搭设施工技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称外架工程交底提要安全通道搭设施工技术交底交底内容：一、安全通道做法因本工程因分批流水施工作业，地下室暂为施工，受场地局限，各楼栋安全通道均采用钢管架防护棚搭设,安全通道防护棚搭设尺寸46m(长)34m(宽)X3m4m(高)，安全通道地面采用脚手板满铺，脚手板面与一层楼板面齐平。防护棚顶部采用双层防砸措施，顶层满铺模板，模板底满挂安全平网；底层满铺脚手板，脚手板与钢管架川铁丝绑紧。为确保结构安全性，将每跨设置两根斜撑杆，安全通道两侧面加设剪刀撑进行固定。具体做法如下图：二、执行集团Vl手册：
2、所有钢管红白漆涂刷，红白漆长度400mm。三、搭设构造要求3.1纵向水平杆、横向水平杆、脚手板(1)纵向水平杆的构造应符合下列规定：纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；纵向水平杆接长应采用对接扣件连接或搭接。并应符合下列规定：a.两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距高不应小于500mm;各接头中心至最近主节点的距离不应大于纵距的1/3;b.搭接K度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm;c.、木脚手板纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；
3、(2)横向水平杆的构造应符合下列规定：作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2;木脚手板，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入K度不应小于180mm。(3)主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。(4)脚手板的设置应符合下列规定：作业层脚手板应铺满、铺稳，铺实。木脚手板，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的铺设应采用对接平铺或搭接

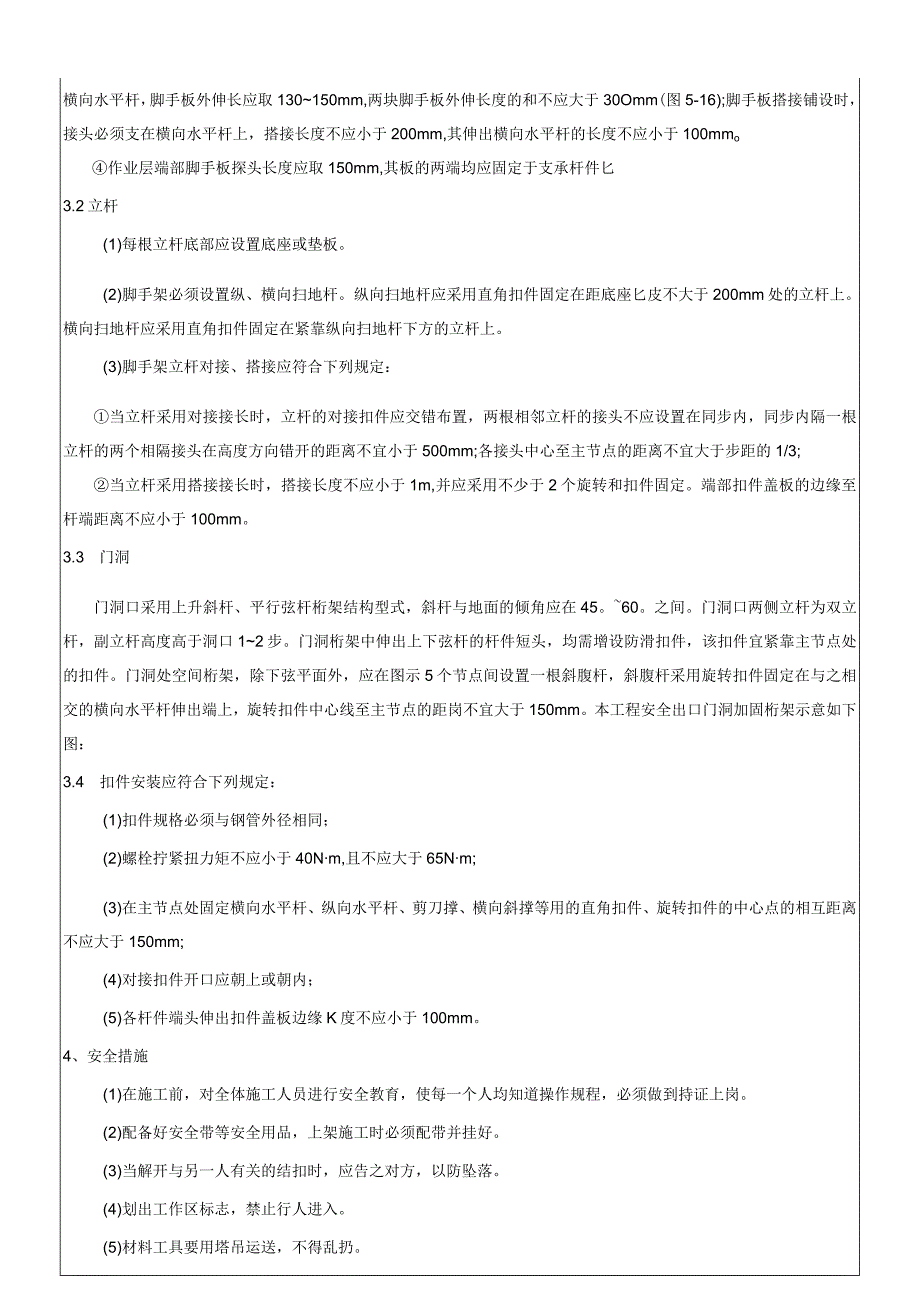

4、铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于30Omm(图5-16);脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不应小于200mm,其伸出横向水平杆的长度不应小于100mmo作业层端部脚手板探头长度应取150mm,其板的两端均应固定于支承杆件匕3.2立杆(1)每根立杆底部应设置底座或垫板。(2)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座匕皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(3)脚手架立杆对接、搭接应符合下列规定：当立杆采用对接接长时，立
5、杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3;当立杆采用搭接接长时，搭接长度不应小于1m,并应采用不少于2个旋转和扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。3.3 门洞门洞口采用上升斜杆、平行弦杆桁架结构型式，斜杆与地面的倾角应在45。60。之间。门洞口两侧立杆为双立杆，副立杆高度高于洞口12步。门洞桁架中伸出上下弦杆的杆件短头，均需增设防滑扣件，该扣件宜紧靠主节点处的扣件。门洞处空间桁架，除下弦平面外，应在图示5个节点间设置一根斜腹杆，斜腹杆采用旋
6、转扣件固定在与之相交的横向水平杆伸出端上，旋转扣件中心线至主节点的距岗不宜大于150mm。本工程安全出口门洞加固桁架示意如下图：3.4 扣件安装应符合下列规定：(1)扣件规格必须与钢管外径相同；(2)螺栓拧紧扭力矩不应小于40Nm,且不应大于65Nm;(3)在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm;(4)对接扣件开口应朝上或朝内；(5)各杆件端头伸出扣件盖板边缘K度不应小于100mm。4、安全措施(1)在施工前，对全体施工人员进行安全教育，使每一个人均知道操作规程，必须做到持证上岗。(2)配备好安全带等安全用品，上架施工

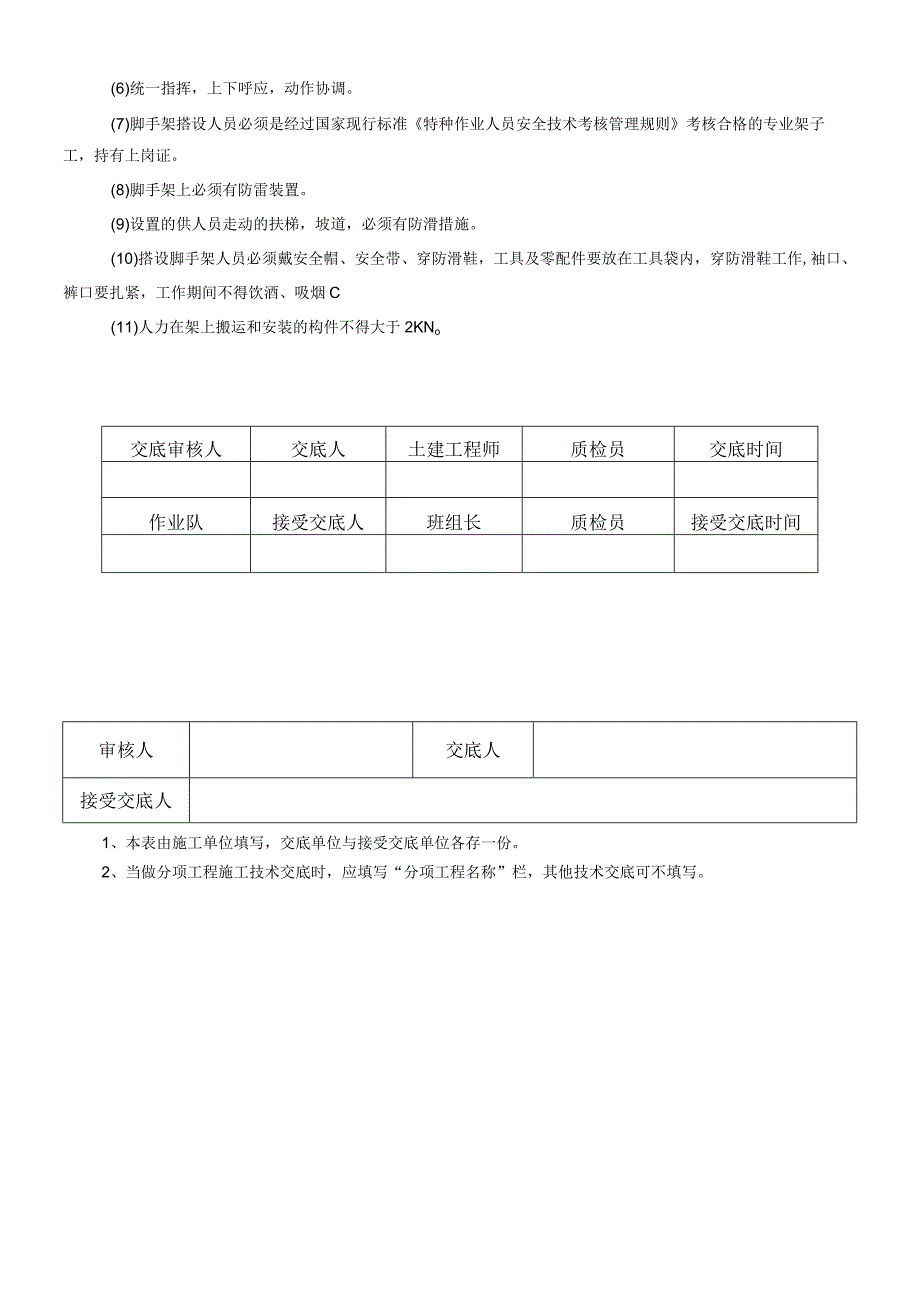

7、时必须配带并挂好。(3)当解开与另一人有关的结扣时，应告之对方，以防坠落。(4)划出工作区标志，禁止行人进入。(5)材料工具要用塔吊运送，不得乱扔。(6)统一指挥，上下呼应，动作协调。(7)脚手架搭设人员必须是经过国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工，持有上岗证。(8)脚手架上必须有防雷装置。(9)设置的供人员走动的扶梯，坡道，必须有防滑措施。(10)搭设脚手架人员必须戴安全帽、安全带、穿防滑鞋，工具及零配件要放在工具袋内，穿防滑鞋工作,袖口、裤口要扎紧，工作期间不得饮酒、吸烟C(11)人力在架上搬运和安装的构件不得大于2KNo交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
