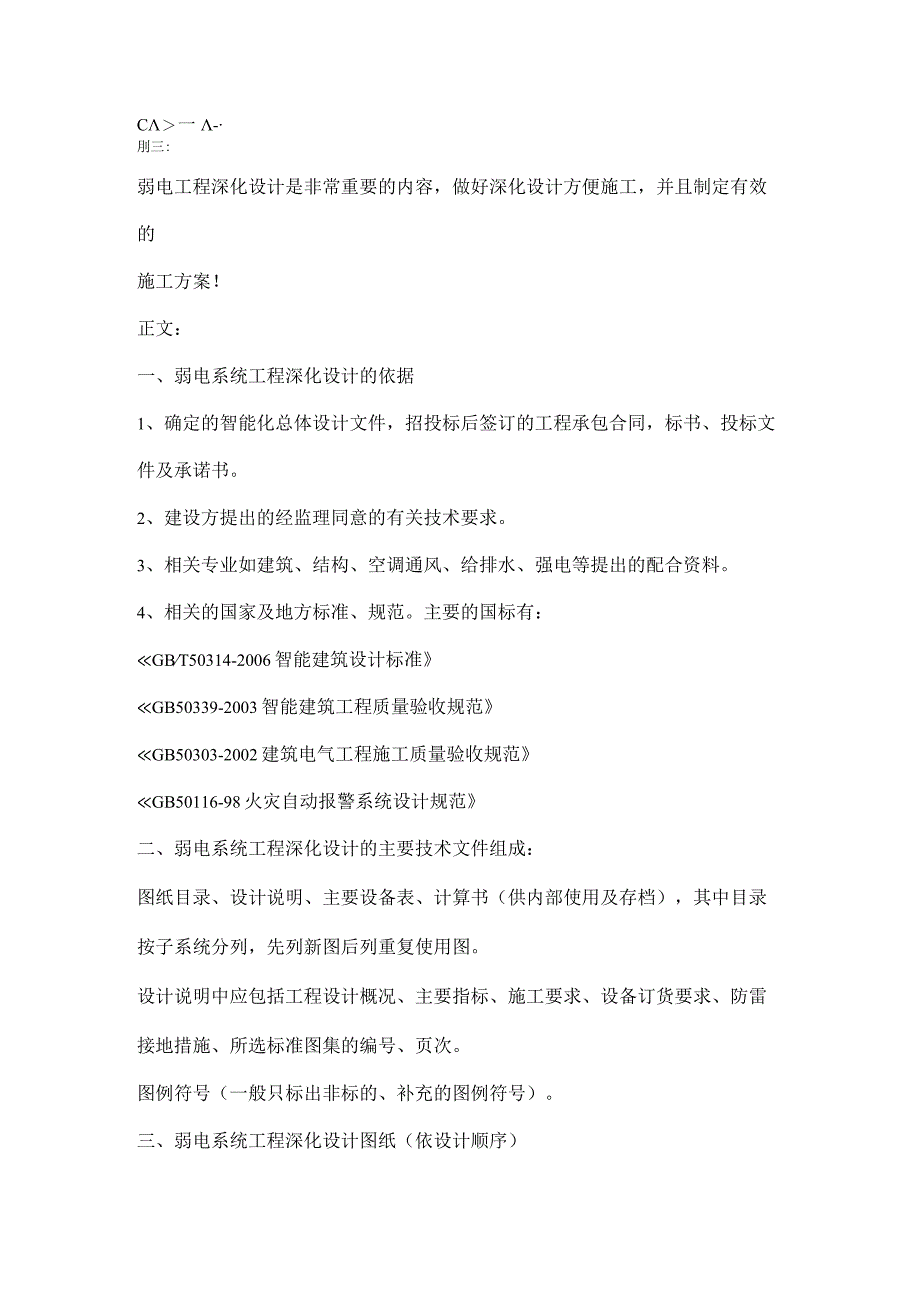

1、C一-刖三:弱电工程深化设计是非常重要的内容，做好深化设计方便施工，并且制定有效的施工方案！正文：一、弱电系统工程深化设计的依据1、确定的智能化总体设计文件，招投标后签订的工程承包合同，标书、投标文件及承诺书。2、建设方提出的经监理同意的有关技术要求。3、相关专业如建筑、结构、空调通风、给排水、强电等提出的配合资料。4、相关的国家及地方标准、规范。主要的国标有：GBT50314-2006智能建筑设计标准GB50339-2003智能建筑工程质量验收规范GB50303-2002建筑电气工程施工质量验收规范GB50116-98火灾自动报警系统设计规范二、弱电系统工程深化设计的主要技术文件组成：图纸目

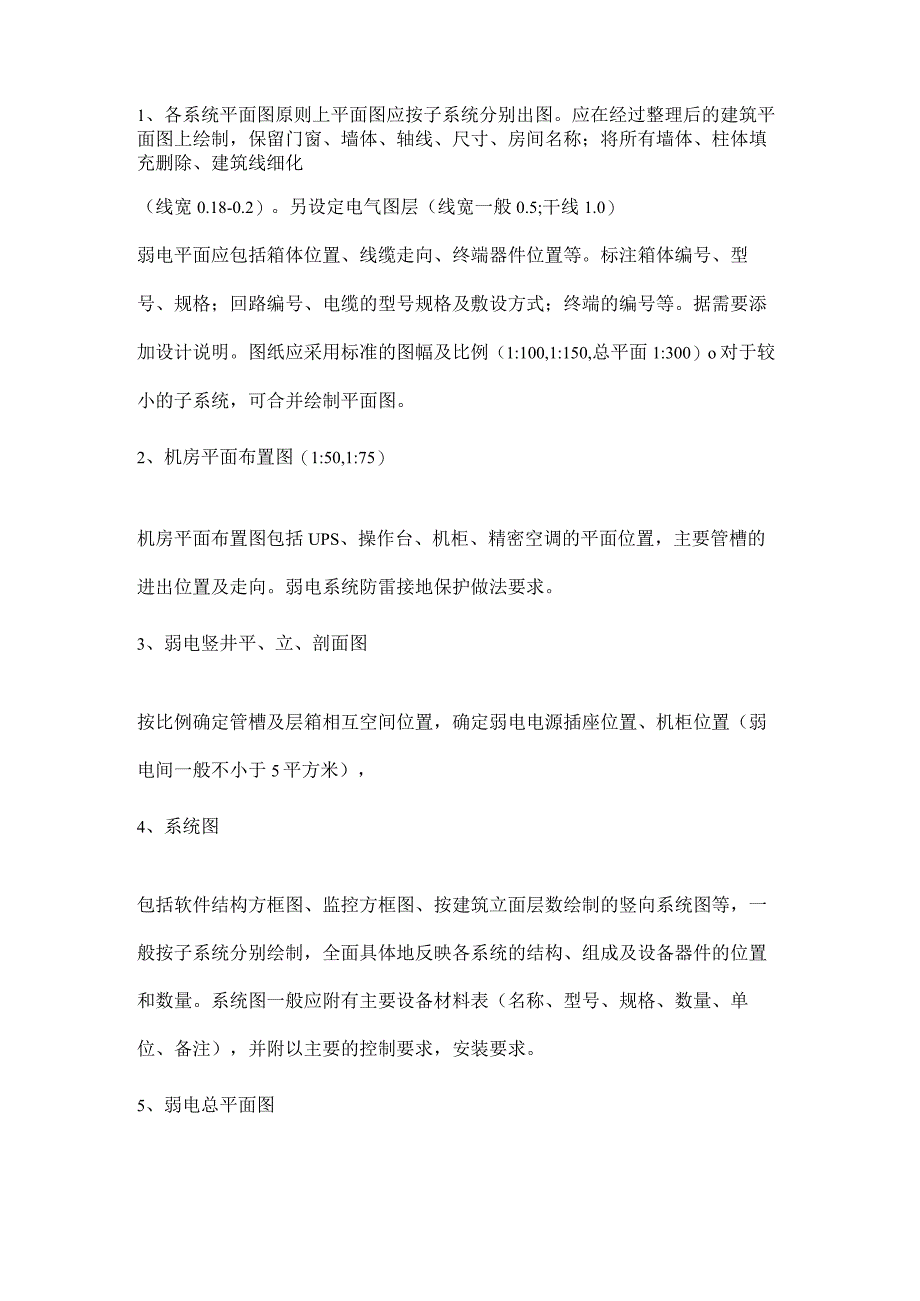

2、录、设计说明、主要设备表、计算书（供内部使用及存档），其中目录按子系统分列，先列新图后列重复使用图。设计说明中应包括工程设计概况、主要指标、施工要求、设备订货要求、防雷接地措施、所选标准图集的编号、页次。图例符号（一般只标出非标的、补充的图例符号）。三、弱电系统工程深化设计图纸（依设计顺序）1、各系统平面图原则上平面图应按子系统分别出图。应在经过整理后的建筑平面图上绘制，保留门窗、墙体、轴线、尺寸、房间名称；将所有墙体、柱体填充删除、建筑线细化（线宽0.18-0.2）。另设定电气图层（线宽一般0.5;干线1.0）弱电平面应包括箱体位置、线缆走向、终端器件位置等。标注箱体编号、型号、规格；回路编
3、号、电缆的型号规格及敷设方式；终端的编号等。据需要添加设计说明。图纸应采用标准的图幅及比例（1:100,1:150,总平面1:300）o对于较小的子系统，可合并绘制平面图。2、机房平面布置图（1:50,1:75）机房平面布置图包括UPS、操作台、机柜、精密空调的平面位置，主要管槽的进出位置及走向。弱电系统防雷接地保护做法要求。3、弱电竖井平、立、剖面图按比例确定管槽及层箱相互空间位置，确定弱电电源插座位置、机柜位置（弱电间一般不小于5平方米），4、系统图包括软件结构方框图、监控方框图、按建筑立面层数绘制的竖向系统图等，一般按子系统分别绘制，全面具体地反映各系统的结构、组成及设备器件的位置和数量

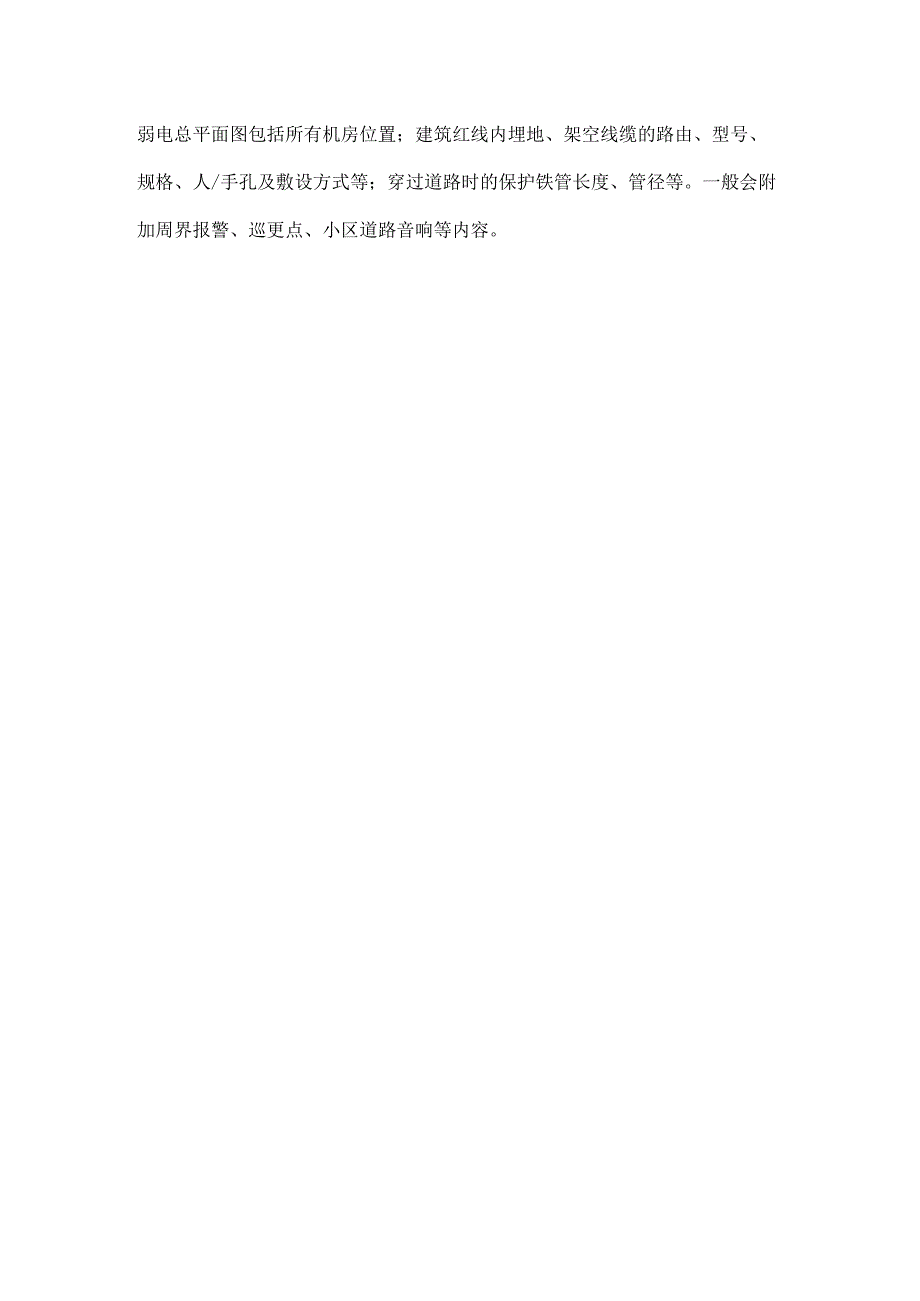

4、。系统图一般应附有主要设备材料表（名称、型号、规格、数量、单位、备注），并附以主要的控制要求，安装要求。5、弱电总平面图弱电总平面图包括所有机房位置；建筑红线内埋地、架空线缆的路由、型号、规格、人/手孔及敷设方式等；穿过道路时的保护铁管长度、管径等。一般会附加周界报警、巡更点、小区道路音响等内容。6、弱电接线图弱电接线图即端子接线图。弱电层箱、DDC箱等箱盖内应贴弱电接线图。此图是接线施工、维修、调试的依据。7、安装大样图8、天线方位、朝向及基座图。9、防雷接地及等电位做法图。四、计算书在总体设计计算书基础上进行，包括主干线槽占槽率、线缆使用总量、终端点位等计算。最近薛哥看到一些关于弱电工程设
5、计方面的内容,不同的工程设计的弱电系统不同，下面重点介绍一些重要行业的弱电设计一、酒店1、综合布线系统2、计算机网络及无线WIFl覆盖系统3、程控交换机系统4、卫星电视及有线电视系统5、VOD视频点播系统6、公共广播及背景音乐系统7、信息发布系统8、无线对讲系统10、KTV点歌系统11、视频监控及视频分析系统12、紧急报警系统13、电子巡更系统14、客房电子门锁系统15、门禁一卡通系统16、电梯控制系统17、电梯五方对讲系统18、停车场管理系统19、车辆引导及反向寻车系统20、客房控制系统21、酒店管系统及预约定房系统22、餐饮管理系统23、智能照明系统24、楼宇自控系统25、IBMS系统集成
6、26、机房建设工程二、医疗1、综合布线系统2、计算机网络及无线WIFl覆盖系统3、程控交换机系统4、卫星电视及有线电视系统5、VoD视频点播系统6、公共广播及背景音乐系统7、信息发布系统8、无线对讲系统9、多媒体会议系统10、子母时钟系统11、视频监控系统12入侵报警系统13、电子巡更系统14、电梯五方对讲系统15、门禁系统16、一卡通消费系统17、停车场管理系统18、车辆引导及反向寻车系统19、智能照明系统20、能源计量系统21、楼宇自控系统22、IBMS系统集成23、机房建设工程24、排队叫号系统25、手术示教系统28、婴儿防盗系统29、输液无线呼叫30、ICU控视系统31、自动取药系统3
7、2、远程医疗系统33、HIS/RIS/LIS/CIS/PACS系统34、容灾备份系统三、商业综合体1、综合布线系统2、计算机网络及无线WIFl覆盖系统3、程控交换机系统4、有线电视系统5、公共广播及背景音乐系统6、信息发布系统7、无线对讲系统8、多媒体会议系统9、POS收银系统10、视频监控及视频分析系统11、紧急报警系统15、电梯控制系统16、电梯五方对讲系统17、停车场管理系统18、车辆引导及反向寻车系统19、能量讲费系统20、远程抄表系统21、智能照明系统22、楼宇自控系统23、IBMS系统集成24、机房建设工程四、校园1、综合布线系统2、计算机网络及无线WIFl覆盖系统3、程控交换机系
8、统4、有线电视系统5、公共广播系统6、信息发布系统7、机房建设工程8、多媒体会议系统9、视频监控及视频分析系统12、校园一R1通系统13、报警系统14、停车场管理系统15、电子班牌系统16、自动录播系统17、身份认证与屏蔽系统18、多媒体教学系统19、智慧校园和智慧课堂系统20、三网三云系统五、小区、会所、售楼部1、综合布线系统2、计算机网络及无线WIFl覆盖系统3、程控交换机系统4、有线电视系统5、公共广播及背景音乐系统6、信息发布系统7、机房建设工程8、远程抄表系统9、视频监控及视频分析系统10、门禁一卡通系统12、停车场管理及车位引导系统13、电子巡更系统14、报警系统15、多媒体会议系统16、KTV点歌系统17、电子沙盘18、虚拟迎宾19、全息投影
