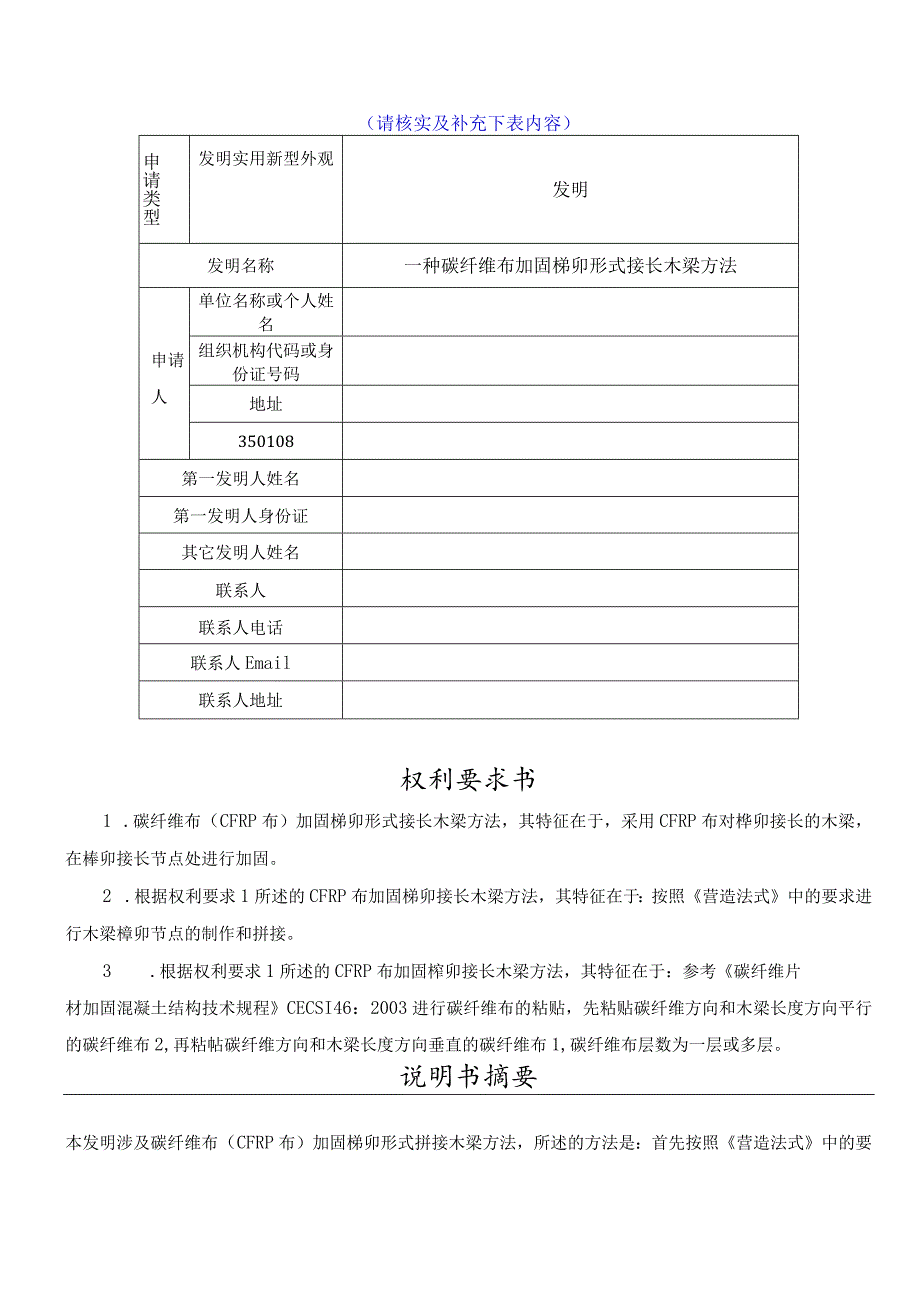

1、（请核实及补充下表内容）申请类型发明实用新型外观发明发明名称一种碳纤维布加固梯卯形式接长木梁方法申请人单位名称或个人姓名组织机构代码或身份证号码地址350108第一发明人姓名第一发明人身份证其它发明人姓名联系人联系人电话联系人Email联系人地址权利要求书1 .碳纤维布（CFRP布）加固梯卯形式接长木梁方法，其特征在于，采用CFRP布对桦卯接长的木梁，在棒卯接长节点处进行加固。2 .根据权利要求1所述的CFRP布加固梯卯接长木梁方法，其特征在于：按照营造法式中的要求进行木梁樟卯节点的制作和拼接。3 .根据权利要求1所述的CFRP布加固榨卯接长木梁方法，其特征在于：参考碳纤维片材加固混凝土结构技

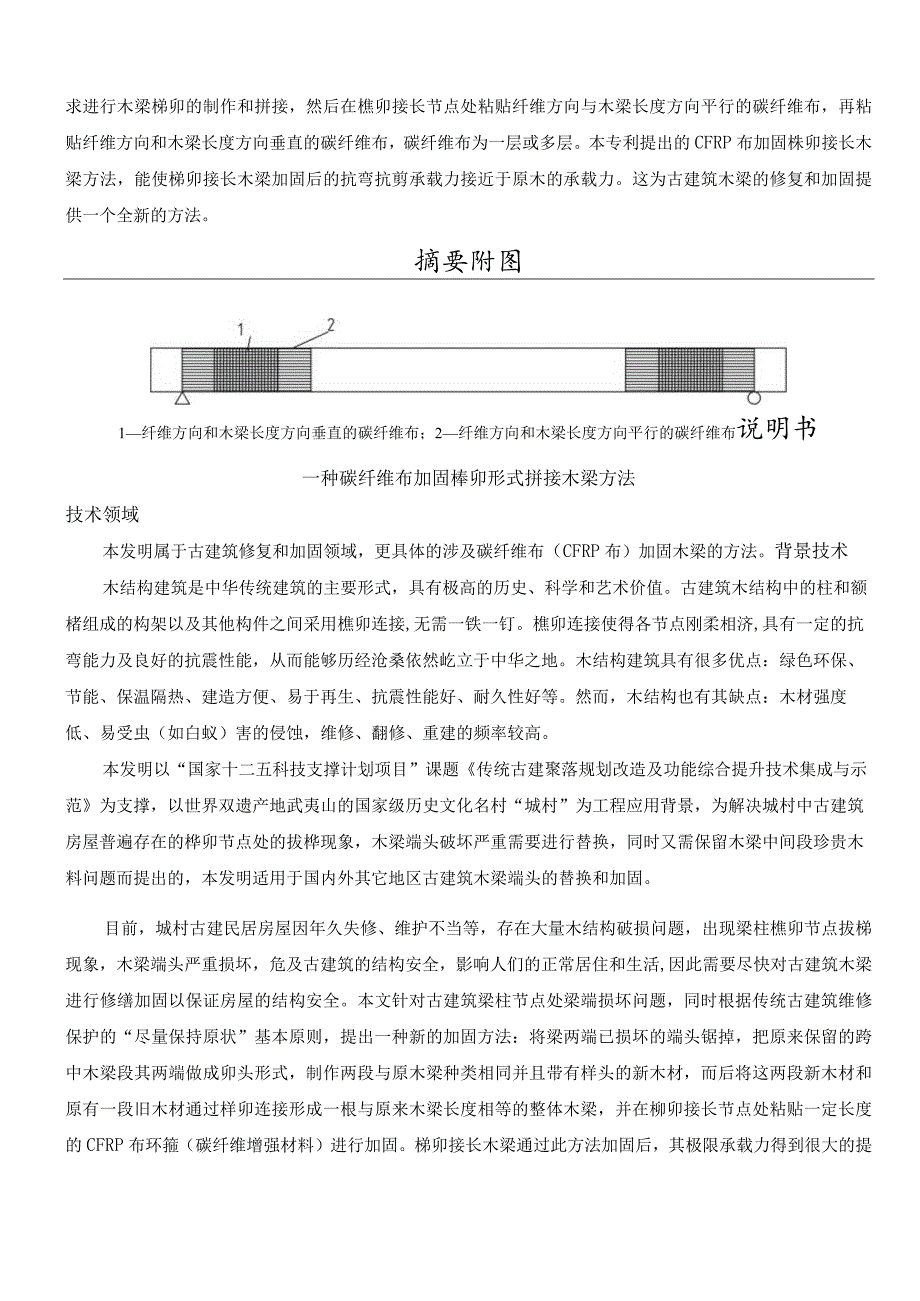

2、术规程CECSI46：2003进行碳纤维布的粘贴，先粘贴碳纤维方向和木梁长度方向平行的碳纤维布2,再粘帖碳纤维方向和木梁长度方向垂直的碳纤维布1,碳纤维布层数为一层或多层。说明书摘要本发明涉及碳纤维布（CFRP布）加固梯卯形式拼接木梁方法，所述的方法是：首先按照营造法式中的要求进行木梁梯卯的制作和拼接，然后在樵卯接长节点处粘贴纤维方向与木梁长度方向平行的碳纤维布，再粘贴纤维方向和木梁长度方向垂直的碳纤维布，碳纤维布为一层或多层。本专利提出的CFRP布加固株卯接长木梁方法，能使梯卯接长木梁加固后的抗弯抗剪承载力接近于原木的承载力。这为古建筑木梁的修复和加固提供一个全新的方法。摘要附图1纤维方向和
3、木梁长度方向垂直的碳纤维布；2纤维方向和木梁长度方向平行的碳纤维布说明书一种碳纤维布加固棒卯形式拼接木梁方法技术领域本发明属于古建筑修复和加固领域，更具体的涉及碳纤维布（CFRP布）加固木梁的方法。背景技术木结构建筑是中华传统建筑的主要形式，具有极高的历史、科学和艺术价值。古建筑木结构中的柱和额楮组成的构架以及其他构件之间采用樵卯连接,无需一铁一钉。樵卯连接使得各节点刚柔相济,具有一定的抗弯能力及良好的抗震性能，从而能够历经沧桑依然屹立于中华之地。木结构建筑具有很多优点：绿色环保、节能、保温隔热、建造方便、易于再生、抗震性能好、耐久性好等。然而，木结构也有其缺点：木材强度低、易受虫（如白蚁）害
4、的侵蚀，维修、翻修、重建的频率较高。本发明以“国家十二五科技支撑计划项目”课题传统古建聚落规划改造及功能综合提升技术集成与示范为支撑，以世界双遗产地武夷山的国家级历史文化名村“城村”为工程应用背景，为解决城村中古建筑房屋普遍存在的桦卯节点处的拔桦现象，木梁端头破坏严重需要进行替换，同时又需保留木梁中间段珍贵木料问题而提出的，本发明适用于国内外其它地区古建筑木梁端头的替换和加固。目前，城村古建民居房屋因年久失修、维护不当等，存在大量木结构破损问题，出现梁柱樵卯节点拔梯现象，木梁端头严重损坏，危及古建筑的结构安全，影响人们的正常居住和生活,因此需要尽快对古建筑木梁进行修缮加固以保证房屋的结构安全。

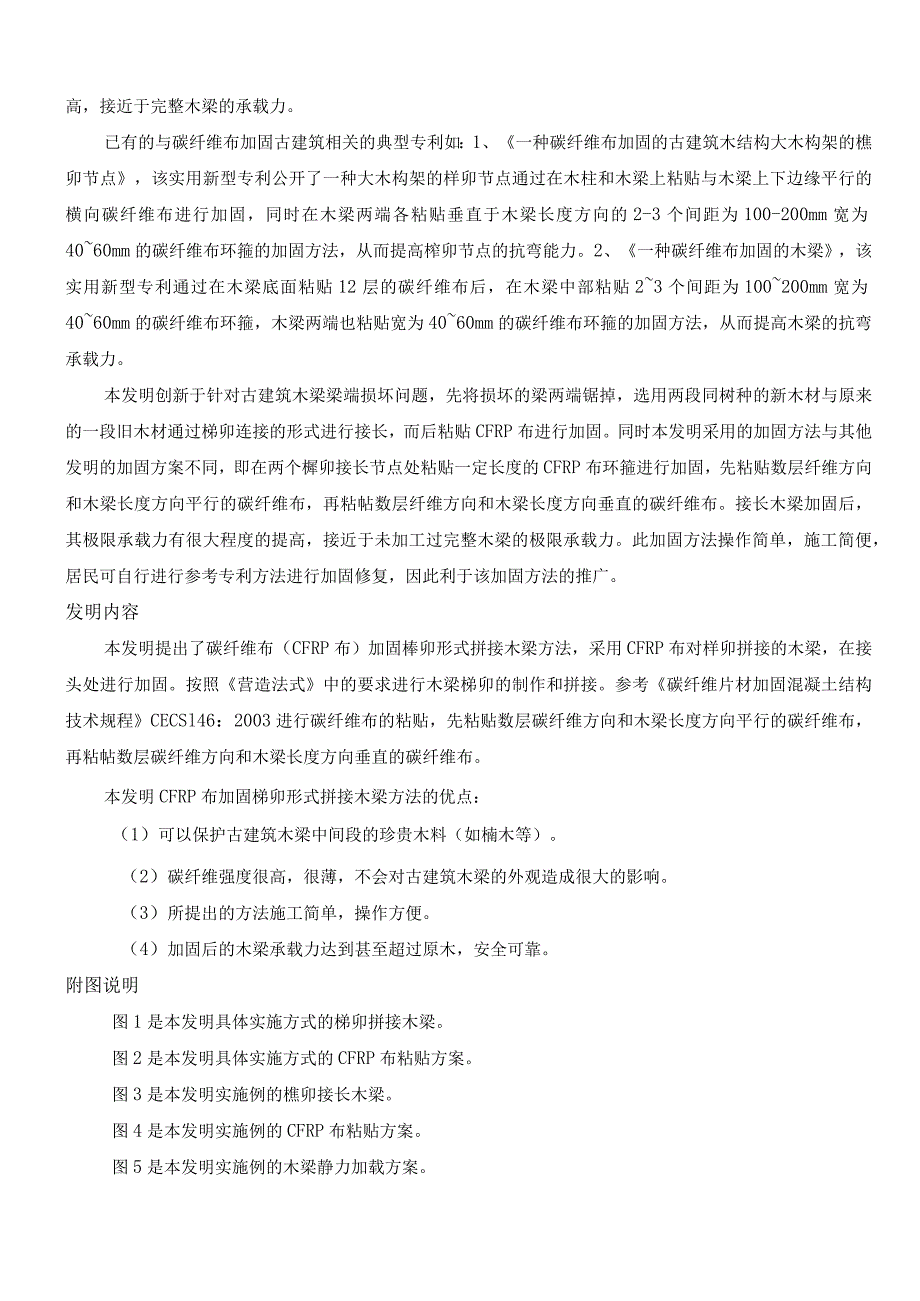

5、本文针对古建筑梁柱节点处梁端损坏问题，同时根据传统古建筑维修保护的“尽量保持原状”基本原则，提出一种新的加固方法：将梁两端已损坏的端头锯掉，把原来保留的跨中木梁段其两端做成卯头形式，制作两段与原木梁种类相同并且带有样头的新木材，而后将这两段新木材和原有一段旧木材通过样卯连接形成一根与原来木梁长度相等的整体木梁，并在柳卯接长节点处粘贴一定长度的CFRP布环箍（碳纤维增强材料）进行加固。梯卯接长木梁通过此方法加固后，其极限承载力得到很大的提高，接近于完整木梁的承载力。已有的与碳纤维布加固古建筑相关的典型专利如：1、一种碳纤维布加固的古建筑木结构大木构架的樵卯节点，该实用新型专利公开了一种大木构架的
6、样卯节点通过在木柱和木梁上粘贴与木梁上下边缘平行的横向碳纤维布进行加固，同时在木梁两端各粘贴垂直于木梁长度方向的2-3个间距为100-200mm宽为4060mm的碳纤维布环箍的加固方法，从而提高榨卯节点的抗弯能力。2、一种碳纤维布加固的木梁，该实用新型专利通过在木梁底面粘贴12层的碳纤维布后，在木梁中部粘贴23个间距为100200mm宽为4060mm的碳纤维布环箍，木梁两端也粘贴宽为4060mm的碳纤维布环箍的加固方法，从而提高木梁的抗弯承载力。本发明创新于针对古建筑木梁梁端损坏问题，先将损坏的梁两端锯掉，选用两段同树种的新木材与原来的一段旧木材通过梯卯连接的形式进行接长，而后粘贴CFRP布进
7、行加固。同时本发明采用的加固方法与其他发明的加固方案不同，即在两个樨卯接长节点处粘贴一定长度的CFRP布环箍进行加固，先粘贴数层纤维方向和木梁长度方向平行的碳纤维布，再粘帖数层纤维方向和木梁长度方向垂直的碳纤维布。接长木梁加固后，其极限承载力有很大程度的提高，接近于未加工过完整木梁的极限承载力。此加固方法操作简单，施工简便，居民可自行进行参考专利方法进行加固修复，因此利于该加固方法的推广。发明内容本发明提出了碳纤维布（CFRP布）加固棒卯形式拼接木梁方法，采用CFRP布对样卯拼接的木梁，在接头处进行加固。按照营造法式中的要求进行木梁梯卯的制作和拼接。参考碳纤维片材加固混凝土结构技术规程CECS
8、l46：2003进行碳纤维布的粘贴，先粘贴数层碳纤维方向和木梁长度方向平行的碳纤维布，再粘帖数层碳纤维方向和木梁长度方向垂直的碳纤维布。本发明CFRP布加固梯卯形式拼接木梁方法的优点：（1）可以保护古建筑木梁中间段的珍贵木料（如楠木等）。（2）碳纤维强度很高，很薄，不会对古建筑木梁的外观造成很大的影响。（3）所提出的方法施工简单，操作方便。（4）加固后的木梁承载力达到甚至超过原木，安全可靠。附图说明图1是本发明具体实施方式的梯卯拼接木梁。图2是本发明具体实施方式的CFRP布粘贴方案。图3是本发明实施例的樵卯接长木梁。图4是本发明实施例的CFRP布粘贴方案。图5是本发明实施例的木梁静力加载方案。
9、具体实施方式首先按照营造法式中的要求进行木梁樵卯的制作和拼接（图1）,参考碳纤维片材加固混凝土结构技术规程CECSl46：2003进行碳纤维布的粘贴，采用CFRP布先进行和木梁长度方向平行的碳纤维布个粘贴，再进行和木梁长度方向垂直的碳纤维布2粘贴（图2）,碳纤维布为一层或多层。实施例下面以CFRP布加固樵卯形式拼接木梁为具体实例来对本发明做进一步说明，但本发明的保护范围不限于此。1.试验原材料福建杉木（圆形截面，直径为130mm,长度为2m）、CFRP布、CFRP布浸渍剂，其具体指标见表1、表2、表3。表1木材主要性能指标木材含水率（%）密度（g/加）抗弯强度/MPa弹性模量/MPa顺纹抗拉强
10、度/MPa顺纹抗压强度/MPa顺纹抗剪强度/MPa福建2377水杉0.4169.111077967.6315.585.16加固材料性能指标见表2,表2CFRP布浸渍剂的性能指标见表4o加固材料性能指标材料型号规格厚度mm抗拉强度/MPa弹性模量/GPaCFRP布I级300g0.1673696242表3CFRP布浸渍剂性能指标材料拉伸剪切强度/MPa抗弯强度/MPa抗拉强度/MPa抗压强度/MPaCFRP布浸渍剂18.254.940.178.12.CFRP布加固方案所设计的CFRP布加固方案：对长度为2m直径为130mm的圆形截面接长木梁进行加固，通过在距离两端IOomm的位置开始分别先粘贴2层
11、纤维方向平行于木梁长度方向的CFRP布长度为530mm,宽度为700mm,再在距离梁左右端265mm的位置分别粘贴1层纤维方向垂直于木梁长度方向的CFRP布宽度为200mm,长度为70Omm。接长木梁样式图详见附图3,CFRP加固方案详见附图4。3 .CFRP粘贴工艺(1)施工准备根据试验方案，从CFRP整料上剪下满足试验尺寸要求的CFRP布条，裁减时不能割断纵向纤维丝，同时在各试验梁所需粘贴CFRP处用红色铅笔标出边界线。(2)界面处理为了保证CFRP布和木梁间有可靠的粘结性能，先清洁木梁上粘贴表面的尘土、油污等杂质，然后用粗砂纸打磨，以除去木材表面在打磨于燥和加工过程产生的小裂纹及木丝木屑
12、，待至表面平整，再用工业酒精清洗表面并晾干。(3)涂刷树脂首先，将树脂的A、B两组按照10：4的重量比例进行混合，充分搅拌，每次搅拌的胶当次使用以防其快速凝结，每次不超过1公斤，一般情况下5min内用完，用刮板将胶水涂刷于CFRP布上，而后用特制滚筒沿CFRP布条纤维力方向多次均匀滚压，应沿一个方向滚压，使得胶水均匀地渗入CFRP布中，树脂厚度不宜过薄也不宜过厚。(4)粘贴CFRP布粘贴CFRP布条时，预先将CFRP布条平行绷紧，将碳纤维布用手轻压贴于需粘贴的位置缓慢粘贴，在粘贴到位后，用特制滚筒沿CFRP布条受力方向多次均匀滚压，应沿一个方向滚压，挤出气泡和多余树脂，使CFRP与木梁表面紧密
13、粘合，同时保证树脂充分渗入纤维间的缝隙，使整条布最终平整地粘贴于指定部位，滚压时不得损伤碳纤维布，碳纤维布施工30分钟后，用滚筒刷均匀涂抹粘结剂，应在纤维表面的结构胶粘剂开始干燥时立即进行下一层粘贴，重复上述步骤，每层的连接处应错开。最后在CFRP布表面再均匀涂抹一层树脂。(5)养护为保证制作质量，CFRP复合木梁制作完成后，放置在室内养护7天，待胶粘剂完全干透，CFRP材料与木梁有较好的整体性，再进行试验。(6)自检、修补以上工序全部完成后应对碳纤维布粘贴质量进行全面检查，可用手指压碳纤维布，查看是否粘接密实，若空鼓面积小于IooCm2时，可采用针管注胶的方法进行补救。当空鼓面积大于100C
14、m2时，将空鼓处碳纤维布切除，重新接粘碳纤维布(7)注意事项CFRP布为导电材料，施工碳纤维片材时应远离电气设备和电源，或采取可靠的防护措施,配套胶粘剂的原料应密封储存，远离火源，避免阳光直接照射，胶粘剂的配制和使用场所应保持通风良好，现场施工人员应采取相应的劳动保护措施。4 .所制作的试件见表4。表4试验木梁试验号木梁形式加固方案L1原木不加固L2桦卯接长木梁CFRP布加固5.试验结果及分析按照木结构试验标准对木梁进行三分点静力加载试验，梁的加载装置详见图5。试验结果见表5o表5试验结果试验号极限荷载/kN比值提高幅度L142L24711242.7将试件L2与试件L1相比，试件L2的承载力为试件Ll的112%；足以见得通过此种加固方案，可以使得加固后木梁承载力高于未加工的木梁，达到试件Ll的112%。说明书附图口nU口Io主机团右视图P1一纤维方向和木梁长度方向平行的碳纤维布；2纤维方向和木梁长度方向垂直的碳纤维布图2叁匚二3IO12701300同651270m图31纤维方向和木梁长度方向平行的长530mm,宽70Omm的碳纤维布环箍；2纤维方向和木梁长度方向垂直长700mm,宽20Omm的碳纤维布环箍图43一位移计；4一应变片；5一接长节点；6一分配梁图5
