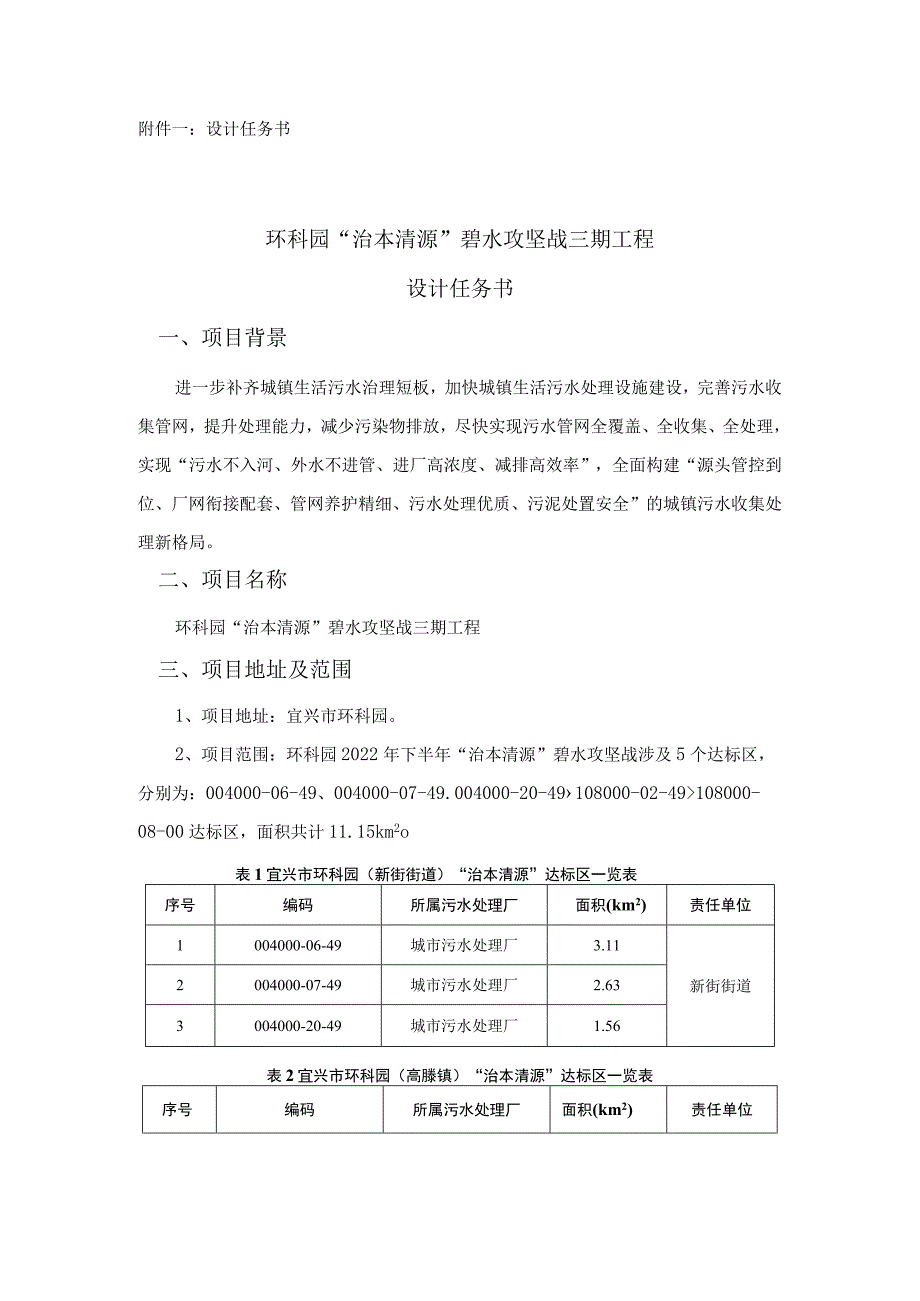

1、附件一：设计任务书环科园“治本清源”碧水攻坚战三期工程设计任务书一、项目背景进一步补齐城镇生活污水治理短板，加快城镇生活污水处理设施建设，完善污水收集管网，提升处理能力，减少污染物排放，尽快实现污水管网全覆盖、全收集、全处理，实现“污水不入河、外水不进管、进厂高浓度、减排高效率”，全面构建“源头管控到位、厂网衔接配套、管网养护精细、污水处理优质、污泥处置安全”的城镇污水收集处理新格局。二、项目名称环科园“治本清源”碧水攻坚战三期工程三、项目地址及范围1、项目地址：宜兴市环科园。2、项目范围：环科园2022年下半年“治本清源”碧水攻坚战涉及5个达标区，分别为：004000-06-49、00400

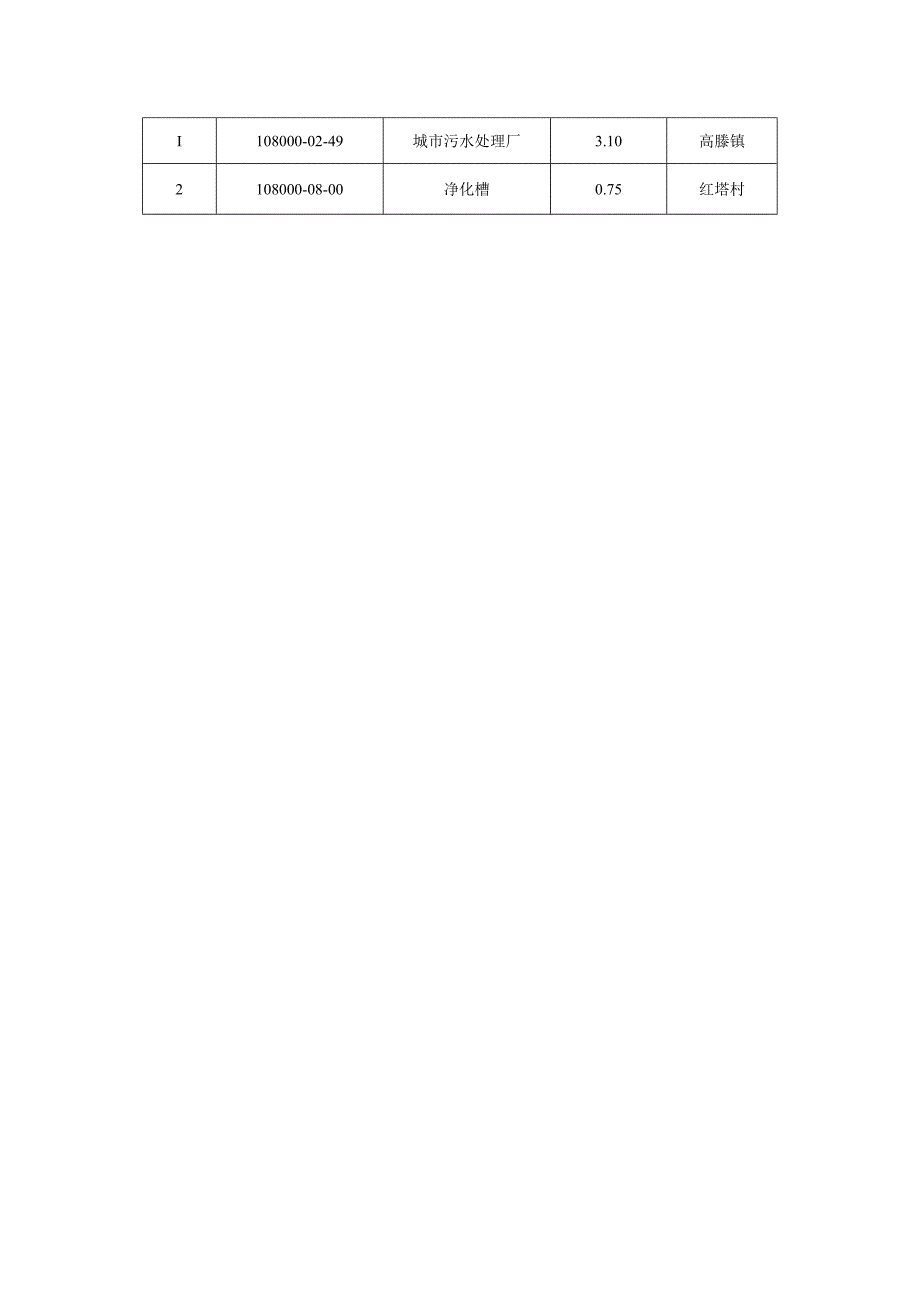

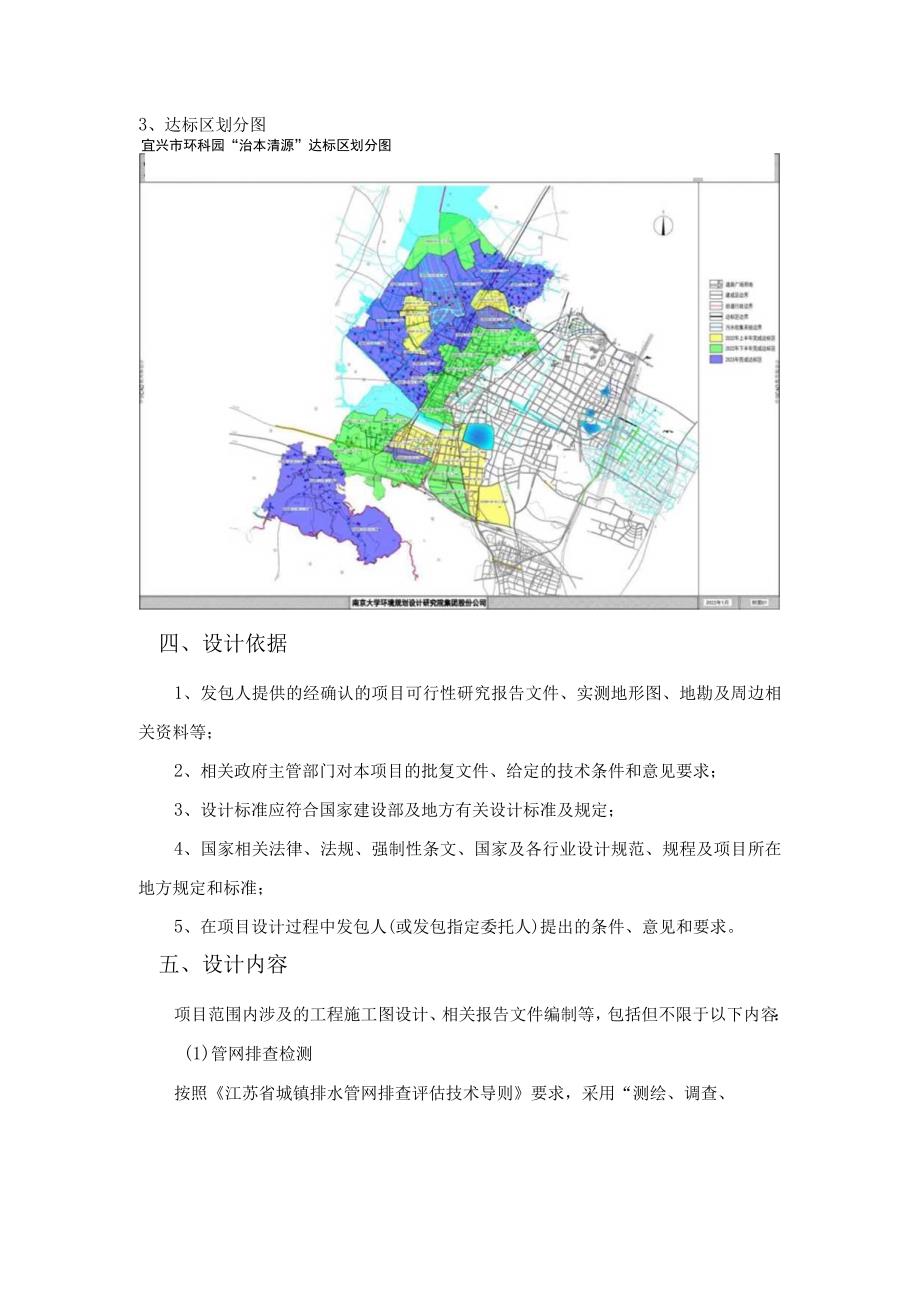

2、0-07-49.004000-20-49108000-02-49108000-08-00达标区，面积共计11.15km2o表1宜兴市环科园（新街街道）“治本清源”达标区一览表序号编码所属污水处理厂面积(km2)责任单位1004000-06-49城市污水处理厂3.11新街街道2004000-07-49城市污水处理厂2.633004000-20-49城市污水处理厂1.56表2宜兴市环科园（高滕镇）“治本清源”达标区一览表序号编码所属污水处理厂面积(km2)责任单位I108000-02-49城市污水处理厂3.10高滕镇2108000-08-00净化槽0.75红塔村3、达标区划分图宜兴市环科园“治本清
3、源”达标区划分图四、设计依据1、发包人提供的经确认的项目可行性研究报告文件、实测地形图、地勘及周边相关资料等；2、相关政府主管部门对本项目的批复文件、给定的技术条件和意见要求；3、设计标准应符合国家建设部及地方有关设计标准及规定；4、国家相关法律、法规、强制性条文、国家及各行业设计规范、规程及项目所在地方规定和标准；5、在项目设计过程中发包人(或发包指定委托人)提出的条件、意见和要求。五、设计内容项目范围内涉及的工程施工图设计、相关报告文件编制等，包括但不限于以下内容：(1)管网排查检测按照江苏省城镇排水管网排查评估技术导则要求，采用“测绘、调查、检测、评估”的技术路线，对项目范围内的住宅小区
4、、公建单位等各类对象进行全面排查检测。原则上管径2DN400管道应采用CCTV检测，管径VDN400管道采用QV检测；排查期间除现场条件复杂确无法降水、清淤检测且建设单位批准的管道外,其余管线应全覆盖；测绘成果“一图四表”：排水管网平面图(CAD格式测绘图纸注明管道的管内底标高、排水方向、检查井位置、节点井位置、混接点位置、结构缺陷位置及等级，要求各元素按导则要求分层标注)；数据信息表(污水管线信息统计表；雨水管线信息统计表；污水管点信息统计表；雨水管点信息统计表)；调查检测成果：管道雨污混接调查详表及统计表、化粪池和隔油池统计表、检查井缺陷详表及统计表、管道缺陷详表及统计表、过河管调查表、截
5、流设施调查表、管道检测评估报告、现场排查照片等；各成果装订成册；问题清单：根据排查发现的各类问题，形成系统问题清单。(2)住宅小区和公建单位排水改造根据管网排查检测结果以及现场实际情况，对住宅小区和公建单位的阳台立管、地下车库和出户管等进行雨污分流改造，实现雨污水系统的分流。(3)沿河排污口改造对沿河污水直排口进行接驳纳管，对合流排口进行溯源，从源头上进行雨污分流改造。(4)“小散乱”排水整治对尚未纳管的“小散乱”排水户进行纳管接驳，其中排水户内部的预处理设施不在本工程实施范围内，需排水户自身承担。(5)工业企业与市政管网接驳改造对尚未纳管的工业企业进行接驳处理，将污水接驳至市政污水管网，企业
6、内部管网不在本工程实施范围内。六、设计要求施工图纸包括但不限于图纸目录、施工图设计总说明、污水管线平面布置图、立管整改图、沟槽回填断面示意图、管道特殊处理示意图、工程量清单等。其中部分图纸具体技术要求如下：1、施工图设计说明内容包括但不限于项目概述、设计规范、标准图集及依据、坐标及高程系、施工方式、材料及附属设施、路面修复、设计要求及施工注意事项、验收要求等。2、污水管线平面布置图在满足施工图深度要求的前提下，住宅小区管道改造图需标明楼栋数、管线及检查并改造形式、标高等。3、立管整改图在满足施工图深度要求的前提下，需标注立管改造类型、管径大小等信息。4、工程量清单列出污水管道新建改建、污水检查井新建改建、立管改造工程量、混凝土路面及沥青路面绿化带修复的工程量等。七、中标人向发包人应交付的设计资料及文件要求序号资料及文件名称份数提交日期备注1管网排查检测成果文件3份中标后30天内提供纸质版：公司鲜章电子版：WOrd格式，其余均为Pdf文件格式2施工图设计成果文件3份中标后30天内提供纸质版：蓝图或白图并加盖出图章等相关注册章电子版：图纸dwg格式，其余均为Pdf文件格式深度要求：完成包括但不限于工艺、电气、仪表等各专业施工图设计文件；施工图设计文件应满足市政公用工程设计文件编制深度规定（2013版）要求的图纸深度，并配合完成施工图设计审查（如有）。
