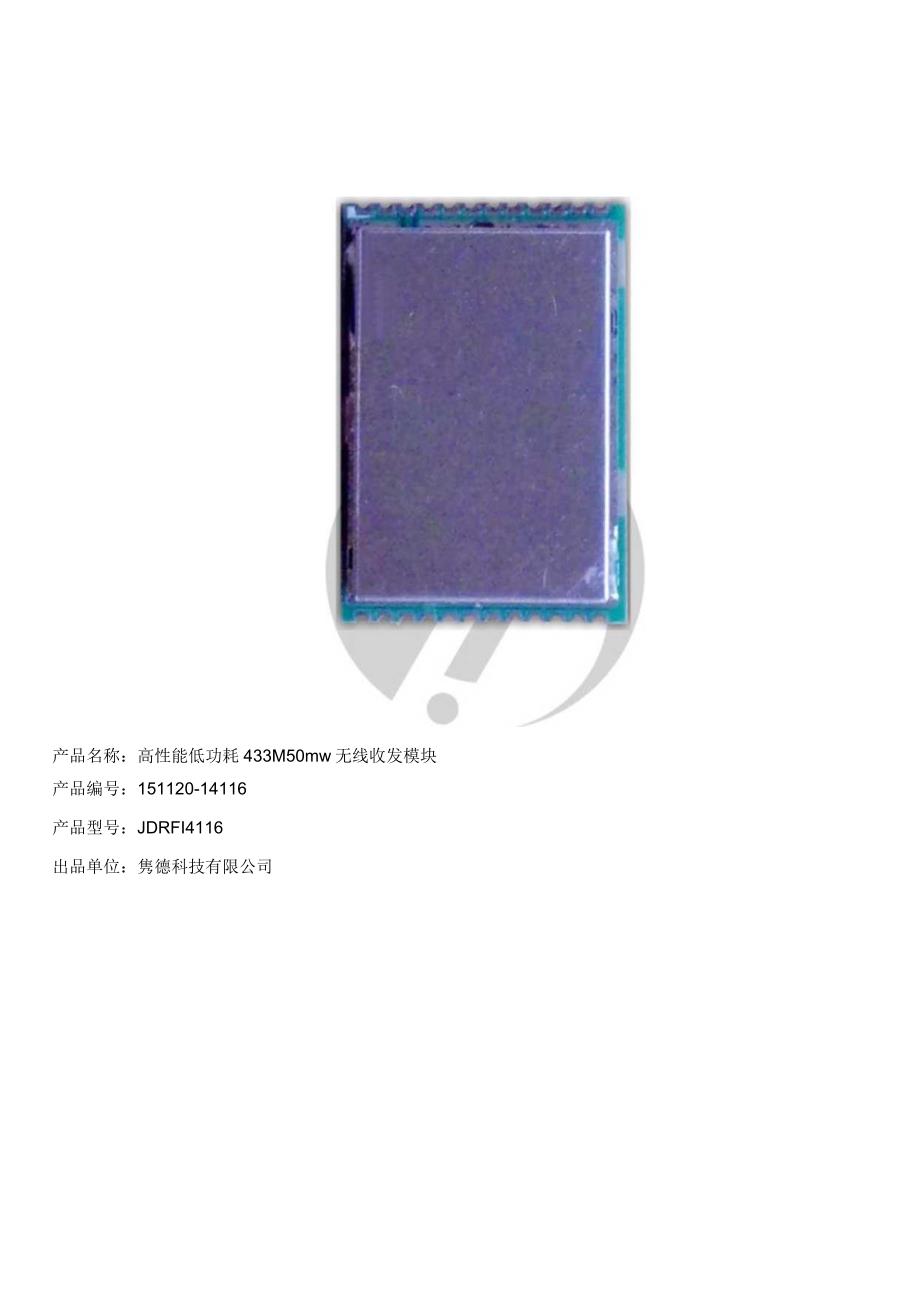

1、隽德科技JDRF14116说明书版本：V1.1JunDeCorporation.Allrightreserved.版本所有隽德科技有限公司保留所有权利产品名称：高性能低功耗433M50mw无线收发模块产品编号：151120-14116产品型号：JDRFI4116出品单位：隽德科技有限公司产品介绍：概述JDRFI4116_V11是基于SemteCh公司SX127X无线收发芯片设计，高性能、超低功耗、超长距离射频收发系统模块，支持自动RF检测低功耗工作模式，适合低功耗、超长距离、低速率无线应用。JDRFI4116_V11无线模块信号灵敏度超过148dBm这种高灵敏度结合+2OdBm的功率放大器使工
2、业链路预算达到最优，能过满足所有应用要求的范围与可靠性。支持LORa调制模式，该工作模式能够在低功耗情况下实现超长距离无线通信及高抗干扰能力。JDRFI4116_V11模块在抑制同频干扰的性能方面也具有明显优势，解决了传统设计方案无法同时兼顾距离、抗扰和功耗的弊端。同样的楼宇、工业应用等环境，性能优于使用传统调制方式（FSK、2-FSK4-FSK、GFSK.PSKASK、OOK等）工作的射频产品，在恶劣的噪声环境下（电表中、电机旁等强干扰源附近，电梯井、矿井、地下室等天然屏蔽环境）优势尤为明显。完美解决了小数据量在复杂环境中的超远距通信问题。基本特点 433MHZ无线收发模支持FSKzGFSK
3、zMSKzGMSKzLora,OOK调制方式 可编程配置传输数率300kbps 内置前向纠错FEC,灵敏度高 宽电压2.03.6V供电 低功耗睡眠模式电流2uA 点对点，点对多点，灵活通信方式 RSSl输出 64字节TX/RX目Fo支持4线SPl接口 模块尺寸小9嘀刷,可靠性达到工业级别 使用廉价的微控制器可获得高性能RF系统应用范围无线计量和无线智能电网无线抄表系统，水表、气表、热表、电表等居民计量表具无线远传自动抄表 物流跟踪、仓库巡检、电子标签等 工业仪器仪表无线数据采集和控制 住宅与建筑物控制（智能家居） 电子消费类产品无线遥控 无线报警与安全系统 无线传感器网络技术参数：基本参数测试
4、条件：Ta=25oC,VCC=3V技术指标参数备注工作电压直流2.03.6V(纹波v20mVp)工作频率433MHz可编程配制频率误差10KHz发射功率19ldBm可编程配制调制方式FSKzGFSKzMSKzGMSKzLorazOOK可编程配制接收灵敏度136dBm与速率有关传输速率最高可达300KbPS可编程配制发射电流100mA470M,17dbm接收电流14mA470M,LOra调制待机电流 ValidHeader、PayIoadCrcError13RST硬件复位14DIO2/DATA10,可编程配置。FhssChangeChanneI15NSSSPl片选16DIOlRXTimeoutF
5、hssChangeChanneI、CADDetected信超17D100必选RXDone、TXDoneCADDOne信号18SOSPl通讯接口SPl接口19SCLKSPl通讯接口SPl接口20SISPl通讯接口SPl接口21GND电源地22VDD电源VeC23TXE发送使能，高电平使能24RXE接收使能，高电平使能基本操作在用户的电路板上插入模块，使用微控制器与模块进行SPl通讯，对其控制寄存器与收发缓存进行操作，即能完成无线数据收发功能。其中模块寄存器读写操作时序如图所示，详细操作请参阅最新的SX127X数据手册。ThefigurebelowshowsatypicalSPIsingleacc
