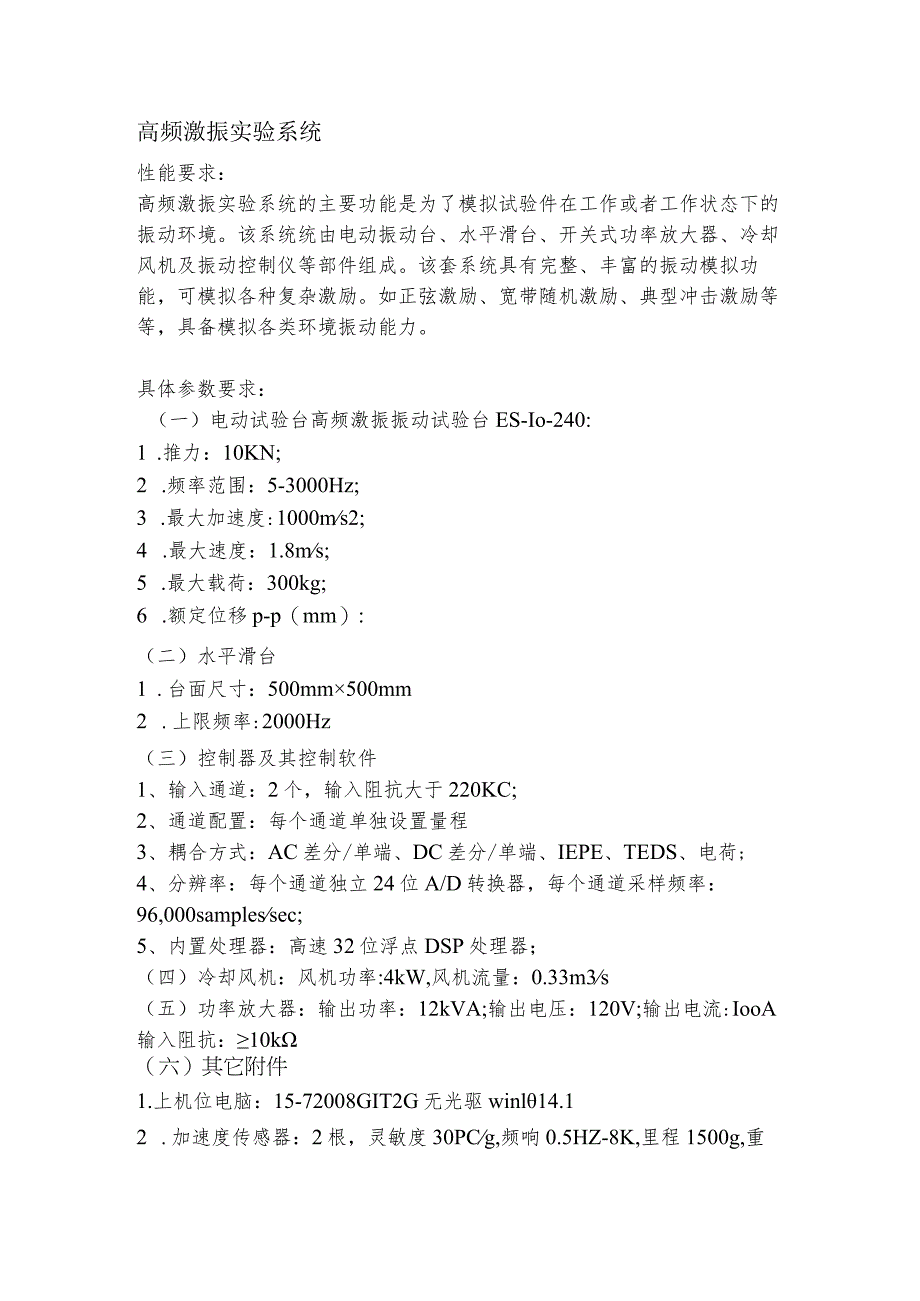

1、高频激振实验系统性能要求：高频激振实验系统的主要功能是为了模拟试验件在工作或者工作状态下的振动环境。该系统统由电动振动台、水平滑台、开关式功率放大器、冷却风机及振动控制仪等部件组成。该套系统具有完整、丰富的振动模拟功能，可模拟各种复杂激励。如正弦激励、宽带随机激励、典型冲击激励等等，具备模拟各类环境振动能力。具体参数要求：（一）电动试验台高频激振振动试验台ES-Io-240:1 .推力：10KN;2 .频率范围：5-3000Hz;3 .最大加速度:1000ms2;4 .最大速度：1.8ms;5 .最大载荷：300kg;6 .额定位移p-p（mm）:（二）水平滑台1 .台面尺寸：500mm500
2、mm2 .上限频率:2000Hz（三）控制器及其控制软件1、输入通道：2个，输入阻抗大于220KC;2、通道配置：每个通道单独设置量程3、耦合方式：AC差分/单端、DC差分/单端、IEPE、TEDS、电荷;4、分辨率：每个通道独立24位A/D转换器，每个通道采样频率：96,000samplessec;5、内置处理器：高速32位浮点DSP处理器；（四）冷却风机：风机功率:4kW,风机流量：0.33m3s（五）功率放大器：输出功率：12kVA;输出电压：120V;输出电流:IooA输入阻抗：10k（六）其它附件1.上机位电脑：15-72008GIT2G无光驱winl14.12 .加速度传感器：2根

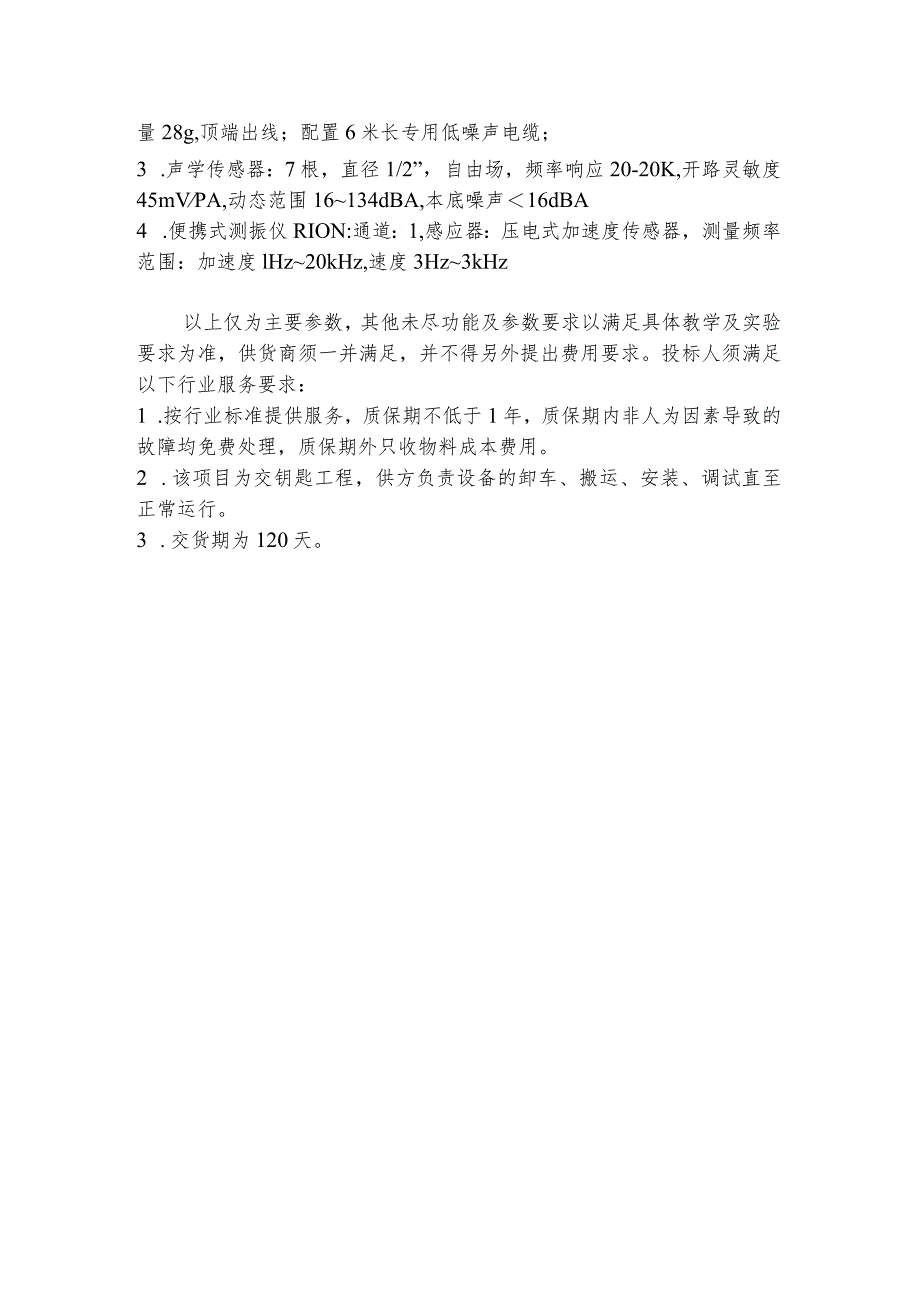

3、，灵敏度30PCg,频响0.5HZ-8K,里程1500g,重量28g,顶端出线；配置6米长专用低噪声电缆；3 .声学传感器：7根，直径1/2”，自由场，频率响应20-20K,开路灵敏度45mVPA,动态范围16134dBA,本底噪声16dBA4 .便携式测振仪RION:通道：1,感应器：压电式加速度传感器，测量频率范围：加速度lHz20kHz,速度3Hz3kHz以上仅为主要参数，其他未尽功能及参数要求以满足具体教学及实验要求为准，供货商须一并满足，并不得另外提出费用要求。投标人须满足以下行业服务要求：1 .按行业标准提供服务，质保期不低于1年，质保期内非人为因素导致的故障均免费处理，质保期外只收物料成本费用。2 .该项目为交钥匙工程，供方负责设备的卸车、搬运、安装、调试直至正常运行。3 .交货期为120天。
