《高石粉含量机制砂对预拌混凝土性能的影响.docx》由会员分享，可在线阅读，更多相关《高石粉含量机制砂对预拌混凝土性能的影响.docx（3页珍藏版）》请在第壹文秘上搜索。

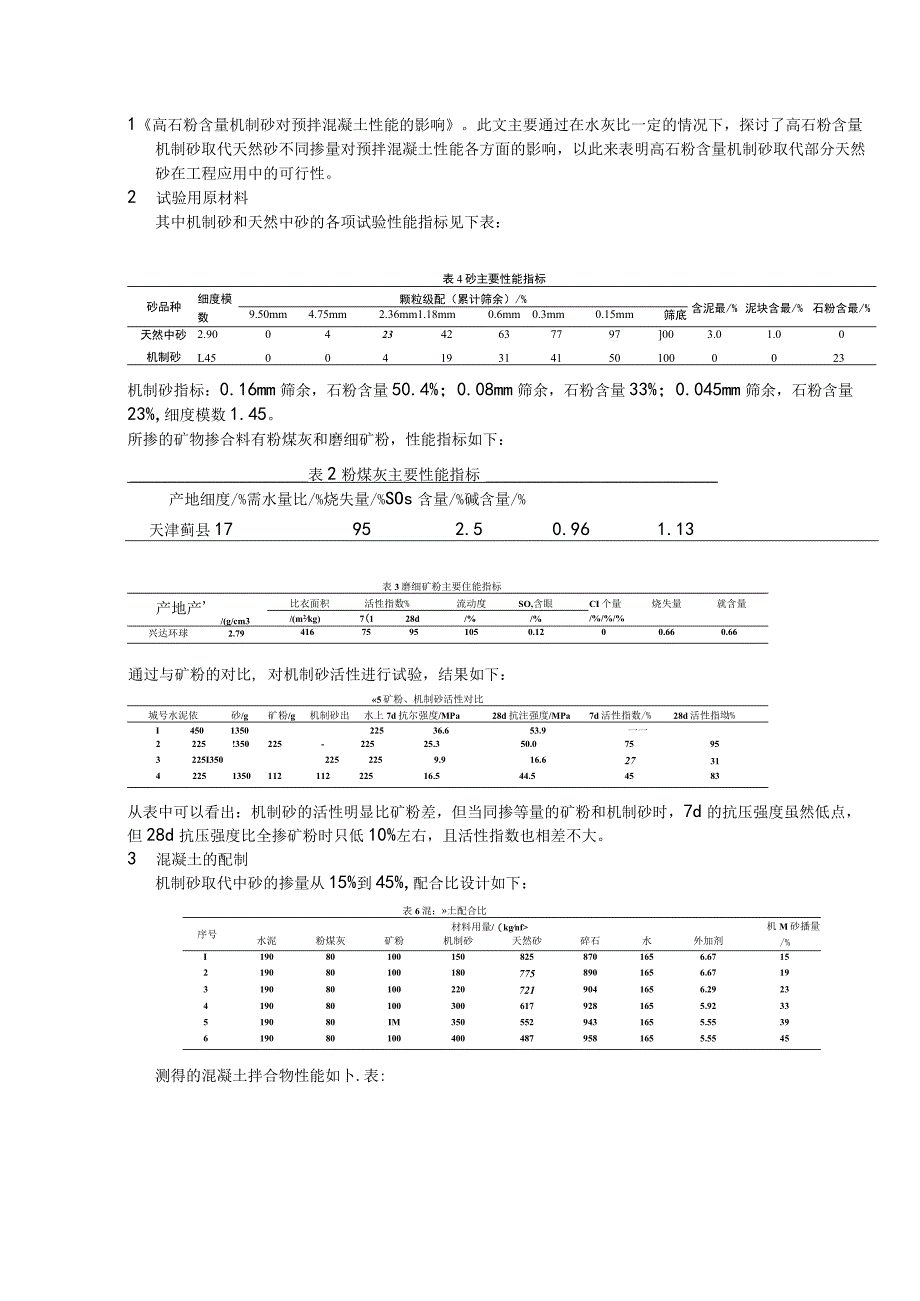

1、1高石粉含量机制砂对预拌混凝土性能的影响。此文主要通过在水灰比一定的情况下，探讨了高石粉含量机制砂取代天然砂不同掺量对预拌混凝土性能各方面的影响，以此来表明高石粉含量机制砂取代部分天然砂在工程应用中的可行性。2 试验用原材料其中机制砂和天然中砂的各项试验性能指标见下表：表4砂主要性能指标砂品种细度模数颗粒级配（累计筛余）/%含泥最/%泥块含最/%石粉含最/%9.50mm4.75mm2.36mm1.18mm0.6mm0.3mm0.15mm筛底天然中砂2.90042342637797003.01.00机制砂L45004193141501000023机制砂指标：0.16mm筛余，石粉含量50.4%；
2、0.08mm筛余，石粉含量33%；0.045mm筛余，石粉含量23%,细度模数1.45。所掺的矿物掺合料有粉煤灰和磨细矿粉，性能指标如下：表2粉煤灰主要性能指标产地细度/%需水量比/%烧失量/%SOs含量/%碱含量/%天津蓟县17952.50.961.13表3磨细矿粉主要住能指标产地产/(g/cm3比衣面积活性指数%流动度SO,含眼CI个量烧失量就含量/(m2kg)7(128d/%/%/%/%/%兴达环球2.7941675951050.1200.660.66通过与矿粉的对比,对机制砂活性进行试验，结果如下：5矿粉、机制砂活性对比城号水泥依砂/g矿粉/g机制砂出水上7d抗尔强度/MPa28d抗注
3、强度/MPa7d活性指数/%28d活性指坳%I450135022536.653.9一一2225!350225-22525.350.075953225I3502252259.916.627314225135011211222516.544.54583从表中可以看出：机制砂的活性明显比矿粉差，但当同掺等量的矿粉和机制砂时，7d的抗压强度虽然低点，但28d抗压强度比全掺矿粉时只低10%左右，且活性指数也相差不大。3 混凝土的配制机制砂取代中砂的掺量从15%到45%,配合比设计如下：表6混；土配合比序号材料用量/（kgnf机M砂播量/%水泥粉煤灰矿粉机制砂天然砂碎石水外加剂I1908010015082

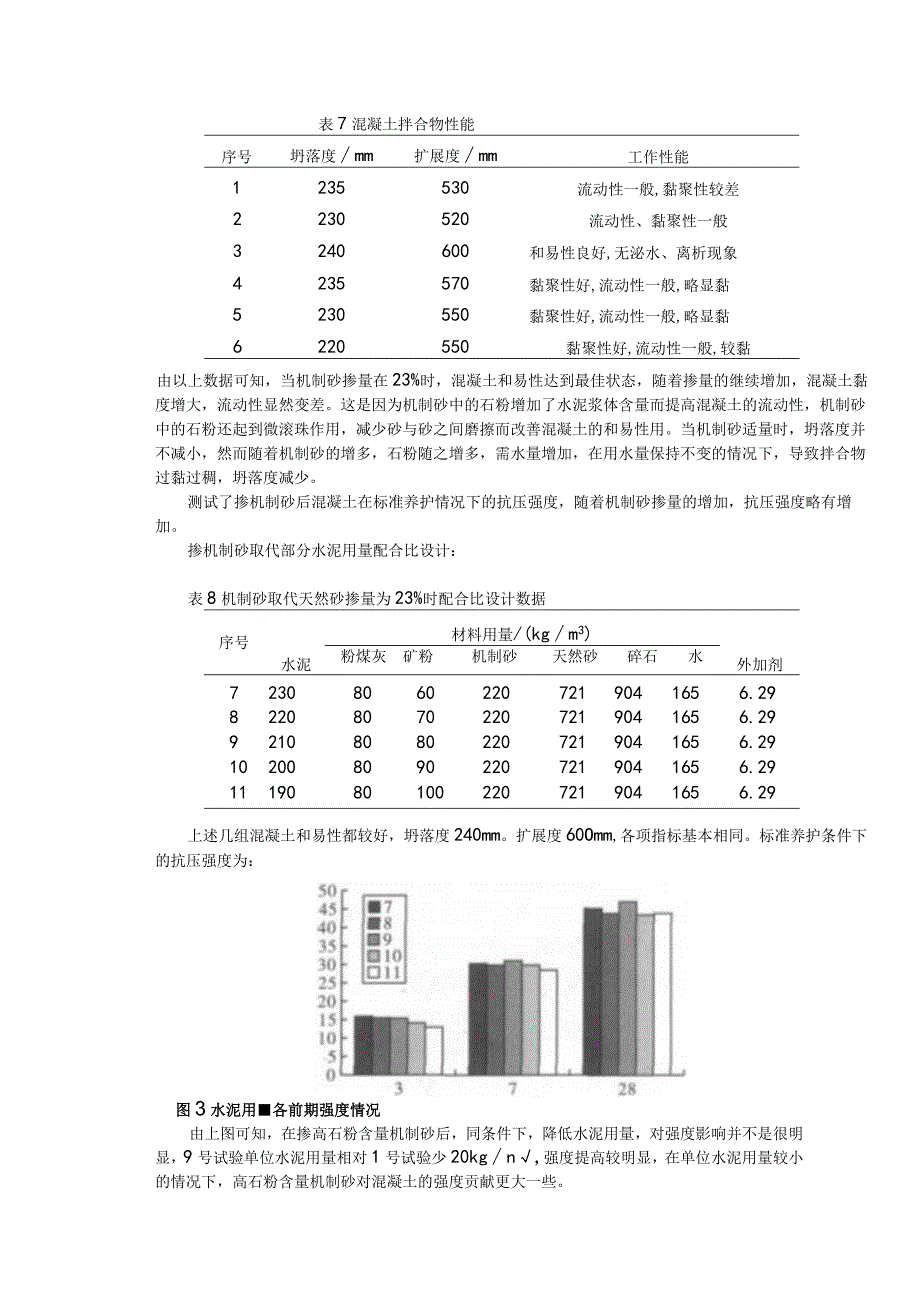

4、58701656.67152190801001807758901656.67193190801002207219041656.29234190801003006179281655.9233519080IM3505529431655.55396190801004004879581655.5545测得的混凝土拌合物性能如卜.表:表7混凝土拌合物性能序号坍落度mm扩展度mm工作性能1235530流动性一般,黏聚性较差2230520流动性、黏聚性一般3240600和易性良好,无泌水、离析现象4235570黏聚性好,流动性一般,略显黏5230550黏聚性好,流动性一般,略显黏6220550黏聚性好,流动
5、性一般,较黏由以上数据可知，当机制砂掺量在23%时，混凝土和易性达到最佳状态，随着掺量的继续增加，混凝土黏度增大，流动性显然变差。这是因为机制砂中的石粉增加了水泥浆体含量而提高混凝土的流动性，机制砂中的石粉还起到微滚珠作用，减少砂与砂之间磨擦而改善混凝土的和易性用。当机制砂适量时，坍落度并不减小，然而随着机制砂的增多，石粉随之增多，需水量增加，在用水量保持不变的情况下，导致拌合物过黏过稠，坍落度减少。测试了掺机制砂后混凝土在标准养护情况下的抗压强度，随着机制砂掺量的增加，抗压强度略有增加。掺机制砂取代部分水泥用量配合比设计：表8机制砂取代天然砂掺量为23%时配合比设计数据序号水泥材料用量/(k
6、gm3)外加剂粉煤灰矿粉机制砂天然砂碎石水723080602207219041656.29822080702207219041656.29921080802207219041656.291020080902207219041656.2911190801002207219041656.29上述几组混凝土和易性都较好，坍落度240mm。扩展度60Omm,各项指标基本相同。标准养护条件下的抗压强度为：图3水泥用各前期强度情况由上图可知，在掺高石粉含量机制砂后，同条件下，降低水泥用量，对强度影响并不是很明显，9号试验单位水泥用量相对1号试验少20kgn,强度提高较明显，在单位水泥用量较小的情况下，高石

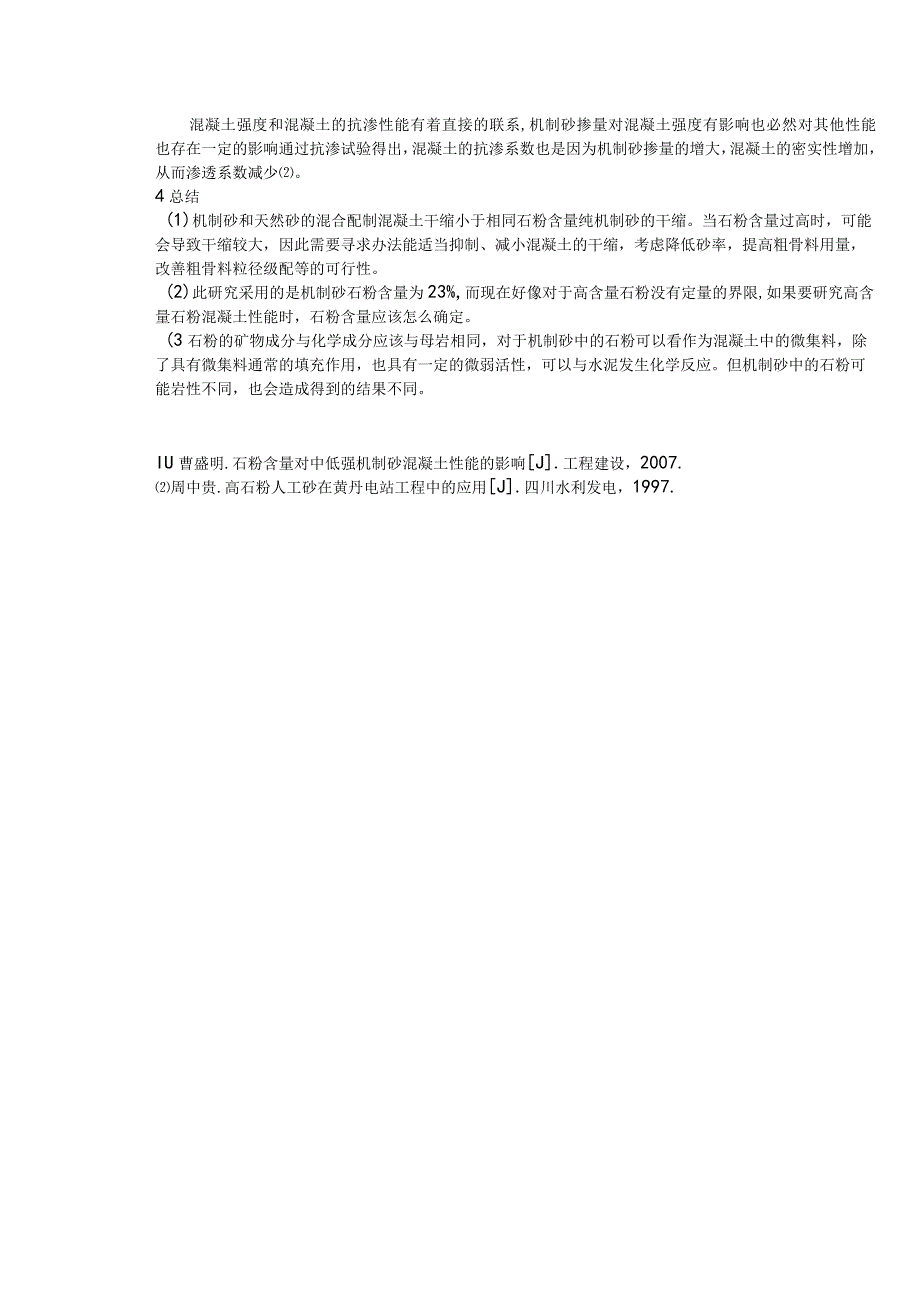

7、粉含量机制砂对混凝土的强度贡献更大一些。混凝土强度和混凝土的抗渗性能有着直接的联系,机制砂掺量对混凝土强度有影响也必然对其他性能也存在一定的影响通过抗渗试验得出，混凝土的抗渗系数也是因为机制砂掺量的增大，混凝土的密实性增加，从而渗透系数减少。4总结(1)机制砂和天然砂的混合配制混凝土干缩小于相同石粉含量纯机制砂的干缩。当石粉含量过高时，可能会导致干缩较大，因此需要寻求办法能适当抑制、减小混凝土的干缩，考虑降低砂率，提高粗骨料用量，改善粗骨料粒径级配等的可行性。(2)此研究采用的是机制砂石粉含量为23%,而现在好像对于高含量石粉没有定量的界限,如果要研究高含量石粉混凝土性能时，石粉含量应该怎么确定。(3石粉的矿物成分与化学成分应该与母岩相同，对于机制砂中的石粉可以看作为混凝土中的微集料，除了具有微集料通常的填充作用，也具有一定的微弱活性，可以与水泥发生化学反应。但机制砂中的石粉可能岩性不同，也会造成得到的结果不同。IU曹盛明.石粉含量对中低强机制砂混凝土性能的影响J.工程建设，2007.周中贵.高石粉人工砂在黄丹电站工程中的应用J.四川水利发电，1997.
