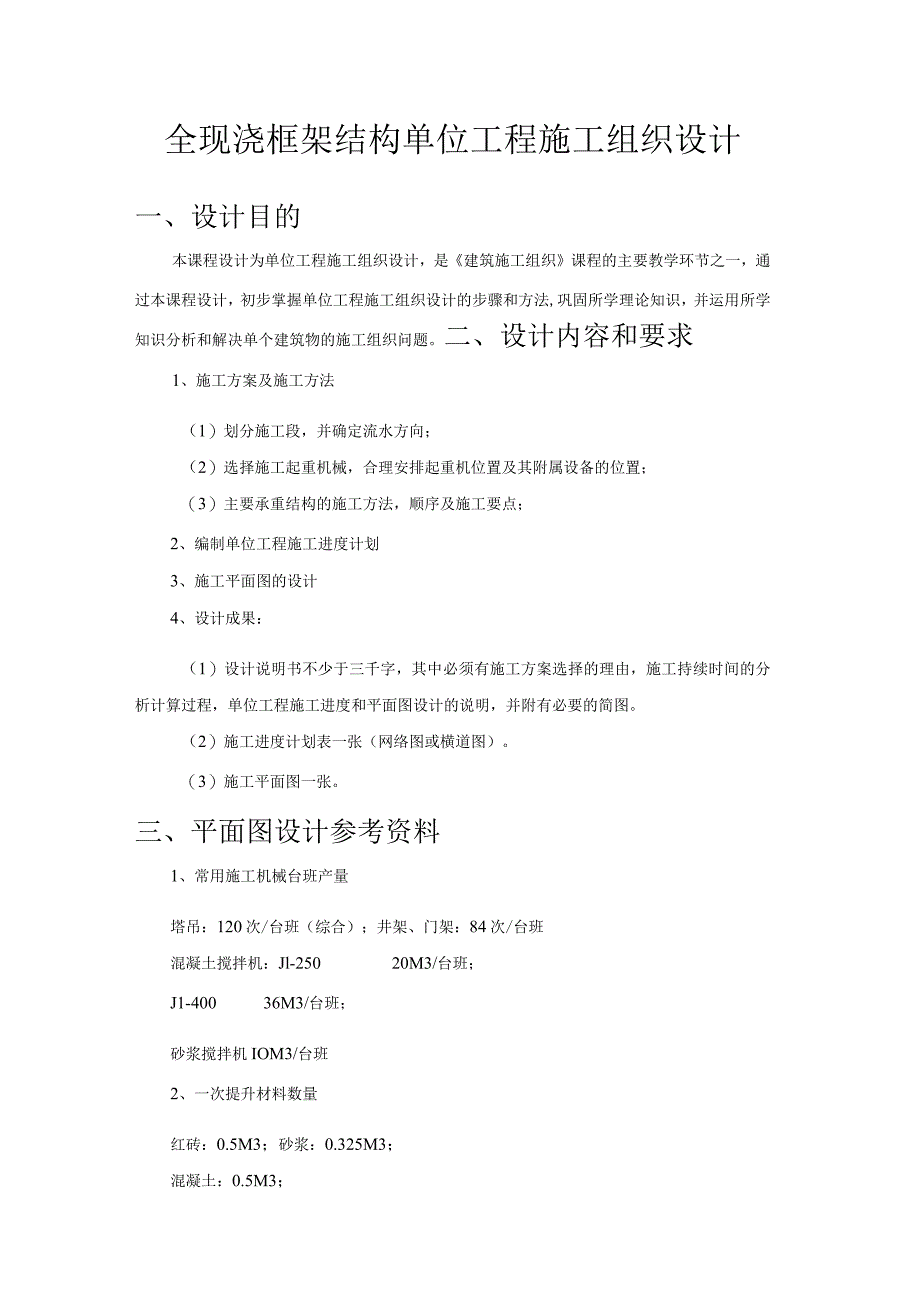

1、全现浇框架结构单位工程施工组织设计一、设计目的本课程设计为单位工程施工组织设计，是建筑施工组织课程的主要教学环节之一，通过本课程设计，初步掌握单位工程施工组织设计的步骤和方法,巩固所学理论知识，并运用所学知识分析和解决单个建筑物的施工组织问题。二、设计内容和要求1、施工方案及施工方法（1）划分施工段，并确定流水方向；（2）选择施工起重机械，合理安排起重机位置及其附属设备的位置；（3）主要承重结构的施工方法，顺序及施工要点；2、编制单位工程施工进度计划3、施工平面图的设计4、设计成果：（1）设计说明书不少于三千字，其中必须有施工方案选择的理由，施工持续时间的分析计算过程，单位工程施工进度和平面图

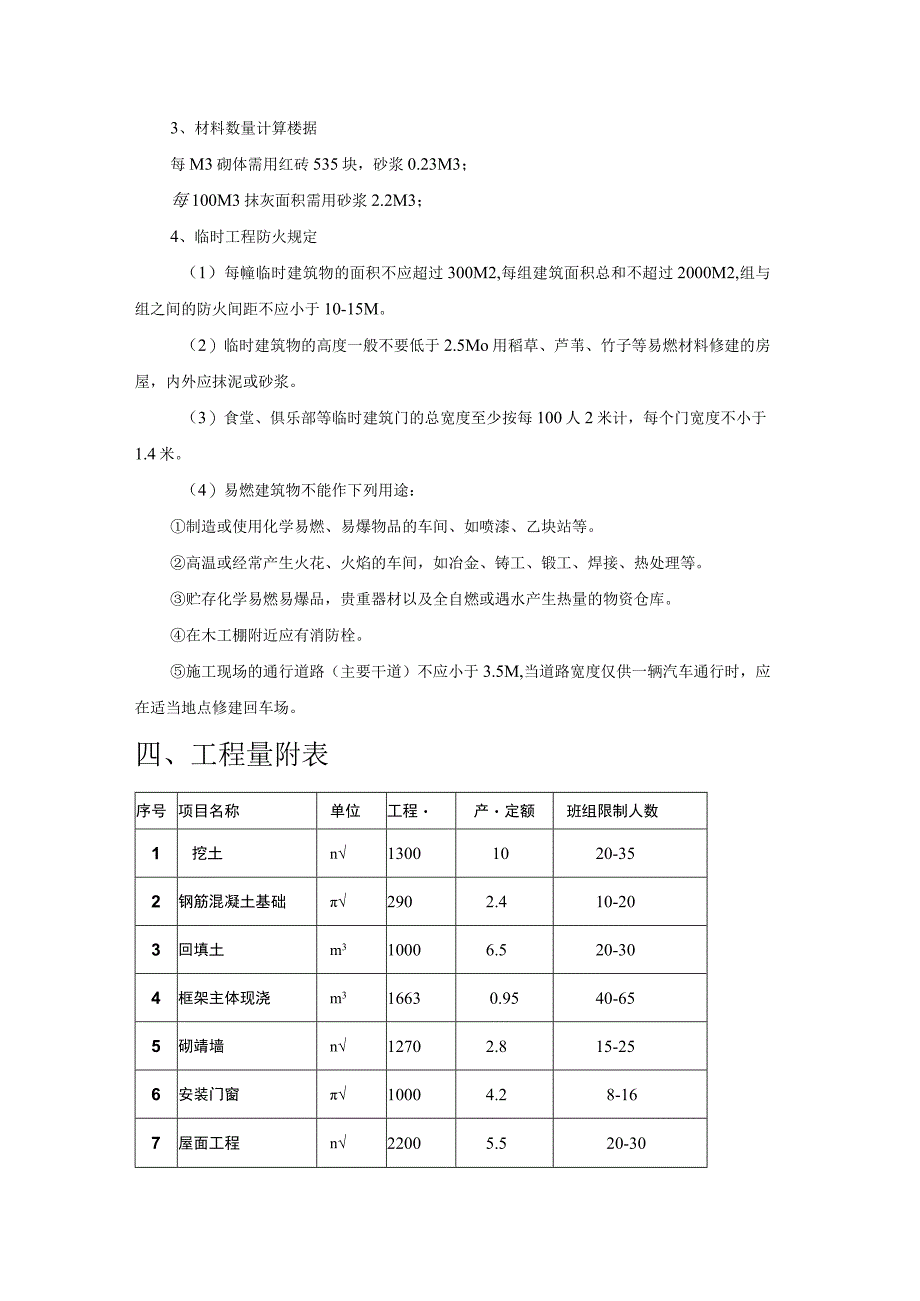

2、设计的说明，并附有必要的简图。（2）施工进度计划表一张（网络图或横道图）。（3）施工平面图一张。三、平面图设计参考资料1、常用施工机械台班产量塔吊：120次/台班（综合）；井架、门架：84次/台班混凝土搅拌机：Jl-25020M3/台班；J1-40036M3/台班；砂浆搅拌机IOM3/台班2、一次提升材料数量红砖：0.5M3；砂浆：0.325M3；混凝土：0.5M3；3、材料数量计算楼据每M3砌体需用红砖535块，砂浆0.23M3；每100M3抹灰面积需用砂浆2.2M3；4、临时工程防火规定（1）每幢临时建筑物的面积不应超过300M2,每组建筑面积总和不超过2000M2,组与组之间的防火间距不
3、应小于10-15M。（2）临时建筑物的高度一般不要低于2.5Mo用稻草、芦苇、竹子等易燃材料修建的房屋，内外应抹泥或砂浆。（3）食堂、俱乐部等临时建筑门的总宽度至少按每100人2米计，每个门宽度不小于1.4米。（4）易燃建筑物不能作下列用途：制造或使用化学易燃、易爆物品的车间、如喷漆、乙块站等。高温或经常产生火花、火焰的车间，如冶金、铸工、锻工、焊接、热处理等。贮存化学易燃易爆品，贵重器材以及全自燃或遇水产生热量的物资仓库。在木工棚附近应有消防栓。施工现场的通行道路（主要干道）不应小于3.5M,当道路宽度仅供一辆汽车通行时，应在适当地点修建回车场。四、工程量附表序号项目名称单位工程产定额班组限

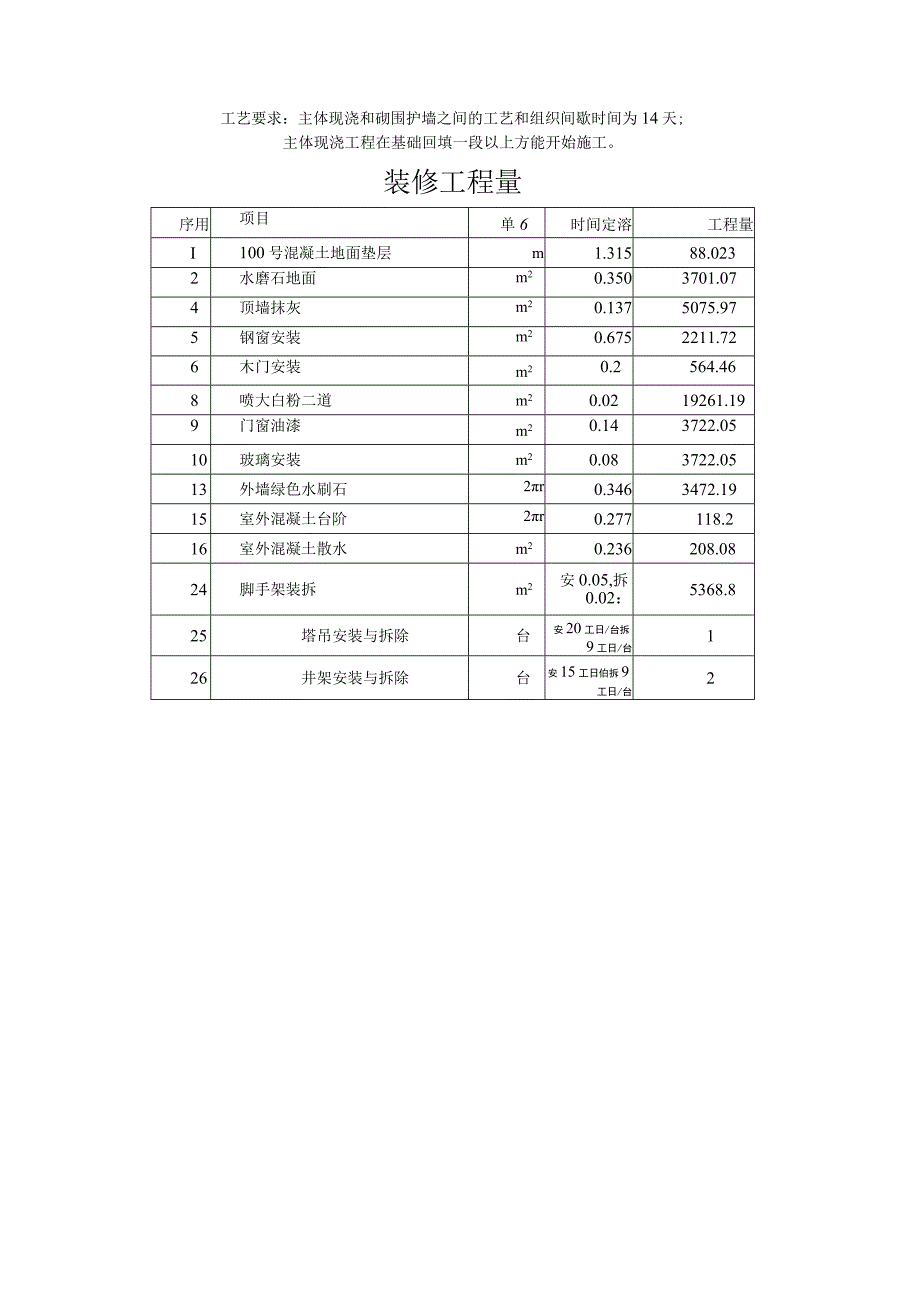

4、制人数1挖土n13001020-352钢筋混凝土基础2902.410-203回填土m310006.520-304框架主体现浇m316630.9540-655砌靖墙n12702.815-256安装门窗10004.28-167屋面工程n22005.520-30工艺要求：主体现浇和砌围护墙之间的工艺和组织间歇时间为14天;主体现浇工程在基础回填一段以上方能开始施工。装修工程量序用项目单6时间定溶工程量I100号混凝土地面垫层m1.31588.0232水磨石地面m20.3503701.074顶墙抹灰m20.1375075.975钢窗安装m20.6752211.726木门安装m20.2564.468喷大
5、白粉二道m20.0219261.199门窗油漆m20.143722.0510玻璃安装m20.083722.0513外墙绿色水刷石2r0.3463472.1915室外混凝土台阶2r0.277118.216室外混凝土散水m20.236208.0824脚手架装拆m2安0.05,拆0.02：5368.825塔吊安装与拆除台安20工日/台拆9工日/台126井架安装与拆除台安15工日伯拆9工日/台2全现浇框架结构单位工程施工组织设计一、工程概况本工程为整体现浇钢筋混凝土框架结构，（I）层高及建筑面积：共五层，顶高19.82m,层高均为2.8m,总建筑面积3630m2o（2）绝对标高，0.00相当于绝对标高
6、425.044。（3）结构方案：本工程为整体现浇框架结构，梁，柱，楼板等均为现浇。墙体为非承重墙，外墙、内墙均为大孔空心砖墙。（4）楼地面：水磨石地面，底层地面垫层为60厚100#素混凝土。（5）顶棚及墙面：顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。（6）外墙面：为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。2、施工工期要求：计划总工期不大于150天。3、地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15Tm2,地下水位在地表下6-7m0建筑场地北面和东面，南面均紧邻厂
7、区，以墙为界，西南为金花路（见总平面图）。4、气象条件夏秋两季主导风向偏东，冬季北偏西。雨季为8、9、10月。5、施工技术经济条件本工程由某建筑公司承担，该公司分派一个施工队负责。施工队有框架住体现浇人数共80人，砌砖30人，安装门窗16人，屋面工程能满足实际需要人数。根据需要可招收部分民工协助工作。施工用的水、电均从厂区取得。建筑材料及构件均可用汽车运入工地。临建工程中除搅拌棚，木工硼，材料库等需设置外，办公及其它生活用房均可利用已建成的宿舍楼。可供施工选用的起重机有QT1-6型及QT1-2型塔吊。井架，门架等。汽车有解放牌(5T),黄河牌(8T)可以使用。卷扬机、搅拌机、木工机械、钢筋机械
8、、混凝土振捣器、脚手架板等可按计划供应。二、施工方案设计(一)施工总程序本工程总的施工程序为先地下后地上，先主体后维护，先土建后设备安装,先结构后装饰。主体结构自下而上逐层分段流水施工。本建筑总施工顺序为：基础一主体屋面室内装修室外装修水暖电安装。具体而言，基础和主体工程自下而上施工。基础完成后立即进行回填，以保证主体工程正常施工。装饰工程在主体工程完工后进行，从顶层依次做下来。从上向下装饰有利于保证装饰工程的质量，并且可以减少交叉作业时间，有利于安全且清理场地方便。(二)施工段的划分(详见附录)施工段划分考虑的方面有：(1)各工作段上的劳动量大致相等，确保流水施工节拍相等。(2)施工段数m大
9、于施工过程数n。(3)按自然层划分施工层。(4)为了充分发挥工人、机器的效率，每个施工段上要有足够的工作面。(5)要保证拟建工程的结构整体完整性，施工段的分界线要划分在结构强度要求不高的地段。综上所述，该经济合作社划分为5个施工段，5个施工层，分别为：第一施工段：1-7轴第二施工段：7-13轴第三施工段：13-19轴第四施工段：19-25轴第五施工段：26-34轴起点流向：主体工程在每层上采用第一施工段到第五施工段依次流动的方向，各层采用自下而上的流动方向；装饰工程采用自上而下的流动方向，同样采用五个施工段，划分方式与主体工程同样。基础工程的具体划分方式见工程施工进度计划表。(三)确定施工顺序
10、考虑的因素：(1) 遵循施工程序（2） 与施工方法一致（3） 符合施工组织的要求（4） 符合施工工艺故选择施工程序如下：1、基础工程基础工程的工作包括：挖土、修坡清底、基础处理、垫层、桩承台、地圈梁、砖砌筑、回填土。2、主体工程主体工程工作包括：立塔吊、脚手架、绑扎柱钢筋、安装主梁模板、浇柱混凝土、绑梁板钢筋、浇梁板混凝土、护达到要求后拆架子、砌筑填充墙、安装门窗。3、屋面和装饰工程外檐：立双排架、抹灰、涂料、按雨水管、摸散水、台阶、拆架子。内檐：墙抹灰、顶棚、地面、涂料、门窗扇、油漆、五金、玻璃。屋面：做保温层并找坡、找平层、防水层。（四）选择施工方法1、基础工程（1）挖土及回填土：根据地址
11、情况，本地区土壤为一级大孔性黄土。本工程挖土方量为130（3,采用人工挖土。回填土约OOOm3。同样采用人工回填。并且采用蛙式打夯机分层夯实。（2）垫层及混凝土基础：本工程中基础下需铺设ClO混凝土及碎石，且现浇桩基础及基础梁。工程量一共为290m3o其中又包括了混凝土的制备、搅拌、运输、浇注、捣实、养护、拆模。（3）基础梁及砖砌体：对于基础梁和砖砌体，应当在混凝土强度达到要求后进行施工，施工前应该轴线尺寸进行校正。（4）排水设施：本工程中工程槽在地下水位以上，但是考虑到有可能有雨水的原因，可以设置明沟一集水井一水泵系统将水排出在基础工程的施工中，以保证质量为前提，在此前提下要尽量加快施工速度
12、,混凝土浇筑要求一次成型，不留施工缝。这样可以避免意外的雨水带来的麻烦。减少施工时间。2、主体工程（1）钢筋工程：直径18-22mm的钢筋调直采用冷拉调直方法，其余采用调直机调制。在下料过程中应该严格按照下料长度采用钢筋切断机进行。采用钢筋弯曲机弯曲成型。钢筋的绑扎为现场绑扎，采用20号铁丝。绑扎是必须做到钢筋位置准确，绑扎牢固，钢筋接头位置，搭接长度，保护层厚度满足要求。（2）模板工程：模板及其支架要能保证结构和构件的形状、尺寸和相对位置；有足够的强度、刚度和稳定性。采用钢模和木模搭配使用钢模：优先选用通用规格及打规格的模板，整体性好并可减少装拆工作。木模：根据实际需要选用，尽量减少装拆工作
13、。（3）混凝土工程：对于混凝土搅拌，采用Jl-400搅拌机进行，投料采用二次投料，对于搅拌好的混凝土，应检查其各种性质。对于混凝土运输，地面运输采用手推车，垂直运输采用塔吊和井架混合运输。在混凝土的浇筑过程中，应对模板，支架，钢筋进行检查，核实无误后浇筑。对于柱，尤其注意，每层柱要分三次循环浇筑和振捣。(4)养护及拆模：混凝土中应加入早强剂，保证一昼夜可使强度达到预定强度。养护过程中采用自热养护，在浇筑12h后即覆盖和浇水使其保证湿润状态。养护时间不得少于7昼夜。对于承重构件，当其强度达到设计强度70%时即可拆模。2、装饰工程(1)楼地面：水磨石地面，底层地面垫层为60厚100#素混凝土。(2
14、)顶棚及墙面：顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。(3)外墙面：为绿色水刷石，局部构件(檐口、阳台、雨蓬)及凸出墙面壁柱等贴马赛克。(4)抹灰工程：抹灰前应对表面的灰尘、污垢和油渍清除干净，并将施工洞堵塞密实。抹灰质量控制应按施工验收规范要求。(5)室内装修前必须将屋面防水做好，以防上面漏水污染墙面。(五)施工机械选择序号机械名称型号需用量用途1塔吊QTl1台垂直运输2卷扬机JJM-31台装修垂直运输3混凝土搅拌机J1-4002台搅拌混凝土4砂浆搅拌机（IOM3/台班）1台砖砌筑5蛙式打夯机HW-604台基础回填6钢筋调直机GJ4/43台钢筋制作7钢筋切断机GJS-401台钢筋制作8钢筋弯曲机WT40-11台钢筋制作9振捣机21Z-504台浇筑混凝土10普通木工车床MC614A1台木具制作11对焊机VN1-751台钢筋焊接等12电弧焊机MC614A1台钢筋焊接等注：上述表中机械为主要机械，仅做参考。三、施工进度计划时间参数的确定：1、假定各施工段上劳动量相同，则各施工段上劳动量P/的确定:
