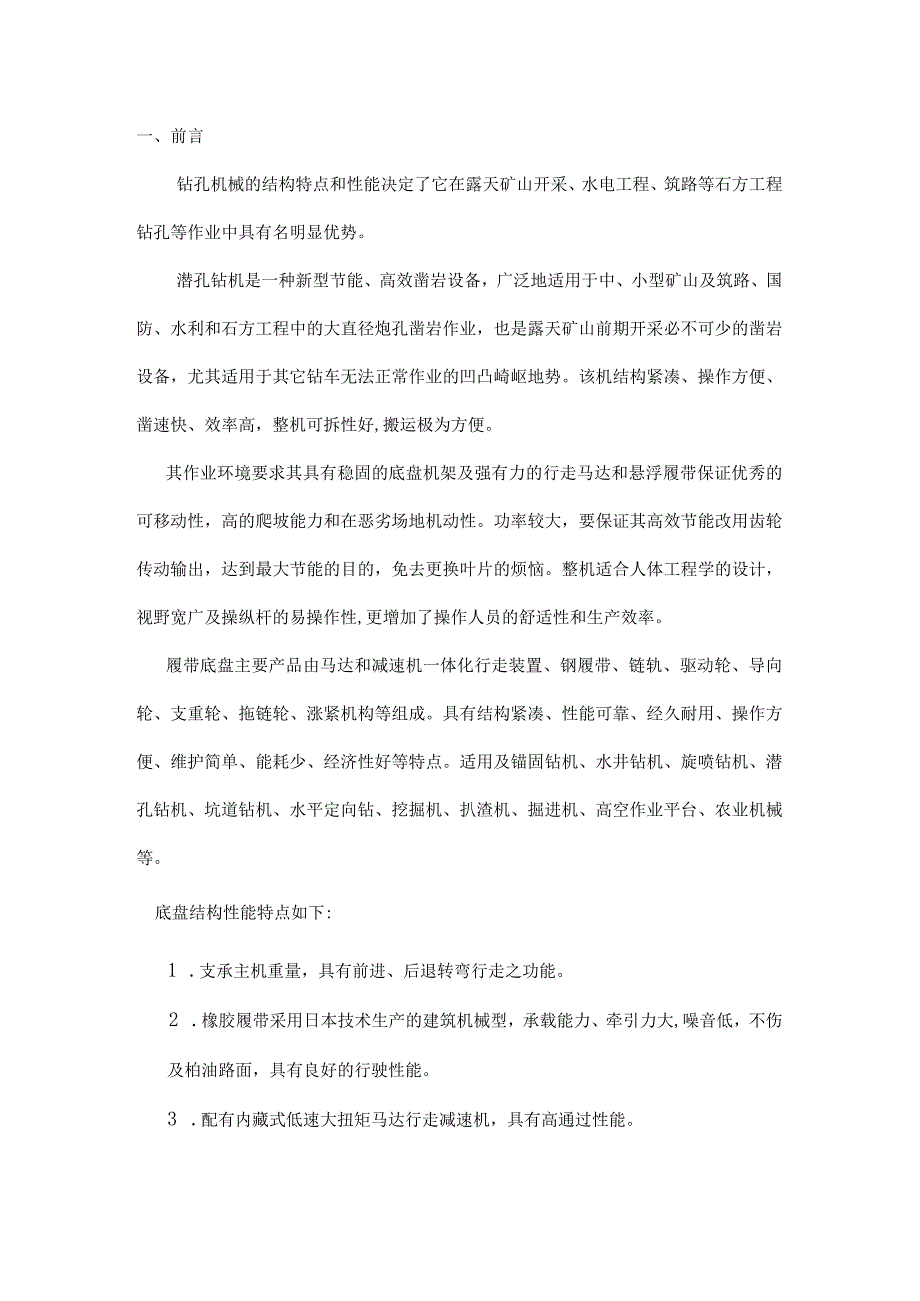

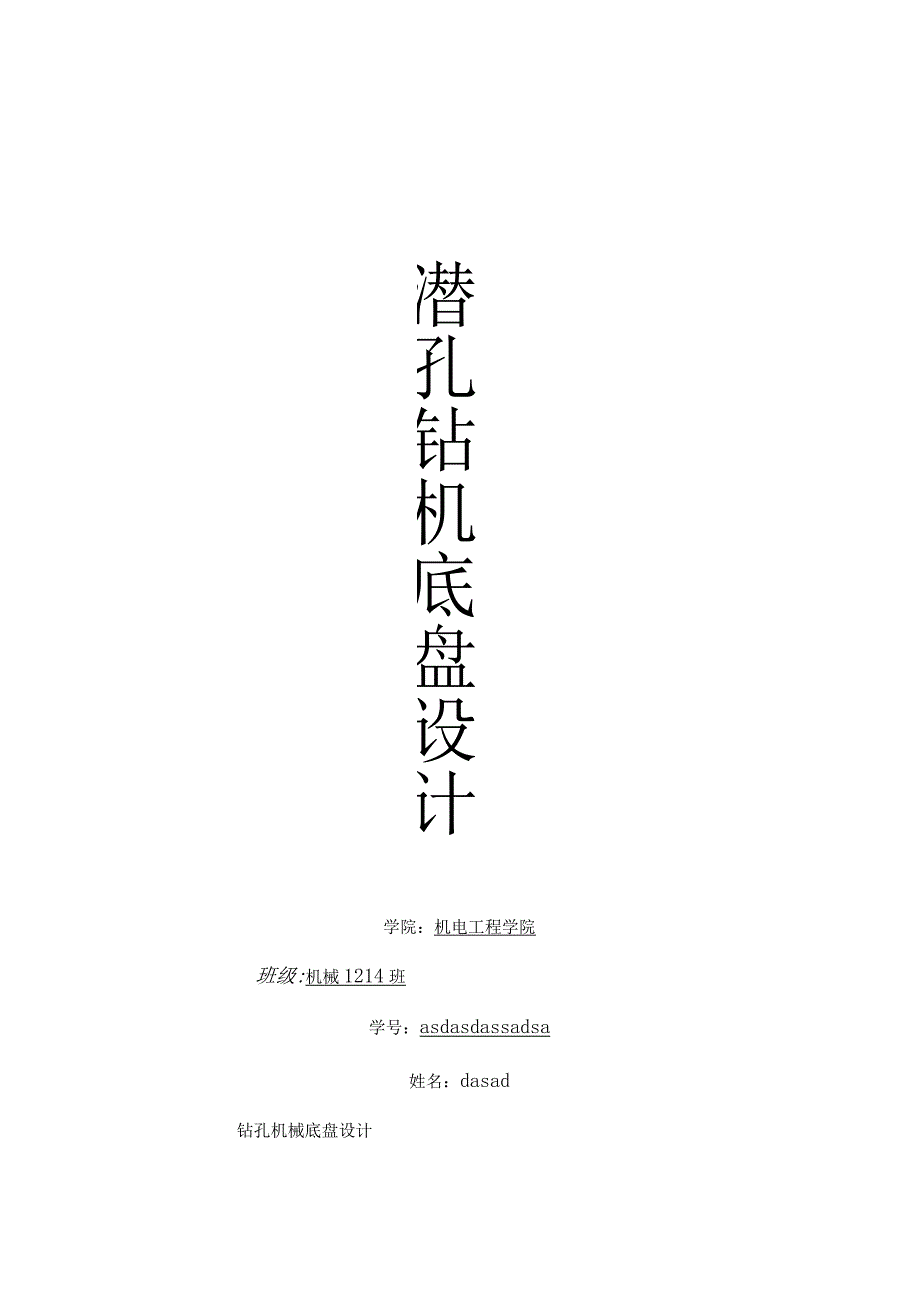

1、潜孔钻机底盘设计学院：机电工程学院班级:机械1214班学号：asdasdassadsa姓名：dasad钻孔机械底盘设计一、前言钻孔机械的结构特点和性能决定了它在露天矿山开采、水电工程、筑路等石方工程钻孔等作业中具有名明显优势。潜孔钻机是一种新型节能、高效凿岩设备，广泛地适用于中、小型矿山及筑路、国防、水利和石方工程中的大直径炮孔凿岩作业，也是露天矿山前期开采必不可少的凿岩设备，尤其适用于其它钻车无法正常作业的凹凸崎岖地势。该机结构紧凑、操作方便、凿速快、效率高，整机可拆性好,搬运极为方便。其作业环境要求其具有稳固的底盘机架及强有力的行走马达和悬浮履带保证优秀的可移动性，高的爬坡能力和在恶劣场地
2、机动性。功率较大，要保证其高效节能改用齿轮传动输出，达到最大节能的目的，免去更换叶片的烦恼。整机适合人体工程学的设计，视野宽广及操纵杆的易操作性,更增加了操作人员的舒适性和生产效率。履带底盘主要产品由马达和减速机一体化行走装置、钢履带、链轨、驱动轮、导向轮、支重轮、拖链轮、涨紧机构等组成。具有结构紧凑、性能可靠、经久耐用、操作方便、维护简单、能耗少、经济性好等特点。适用及锚固钻机、水井钻机、旋喷钻机、潜孔钻机、坑道钻机、水平定向钻、挖掘机、扒渣机、掘进机、高空作业平台、农业机械等。底盘结构性能特点如下:1 .支承主机重量，具有前进、后退转弯行走之功能。2 .橡胶履带采用日本技术生产的建筑机械型

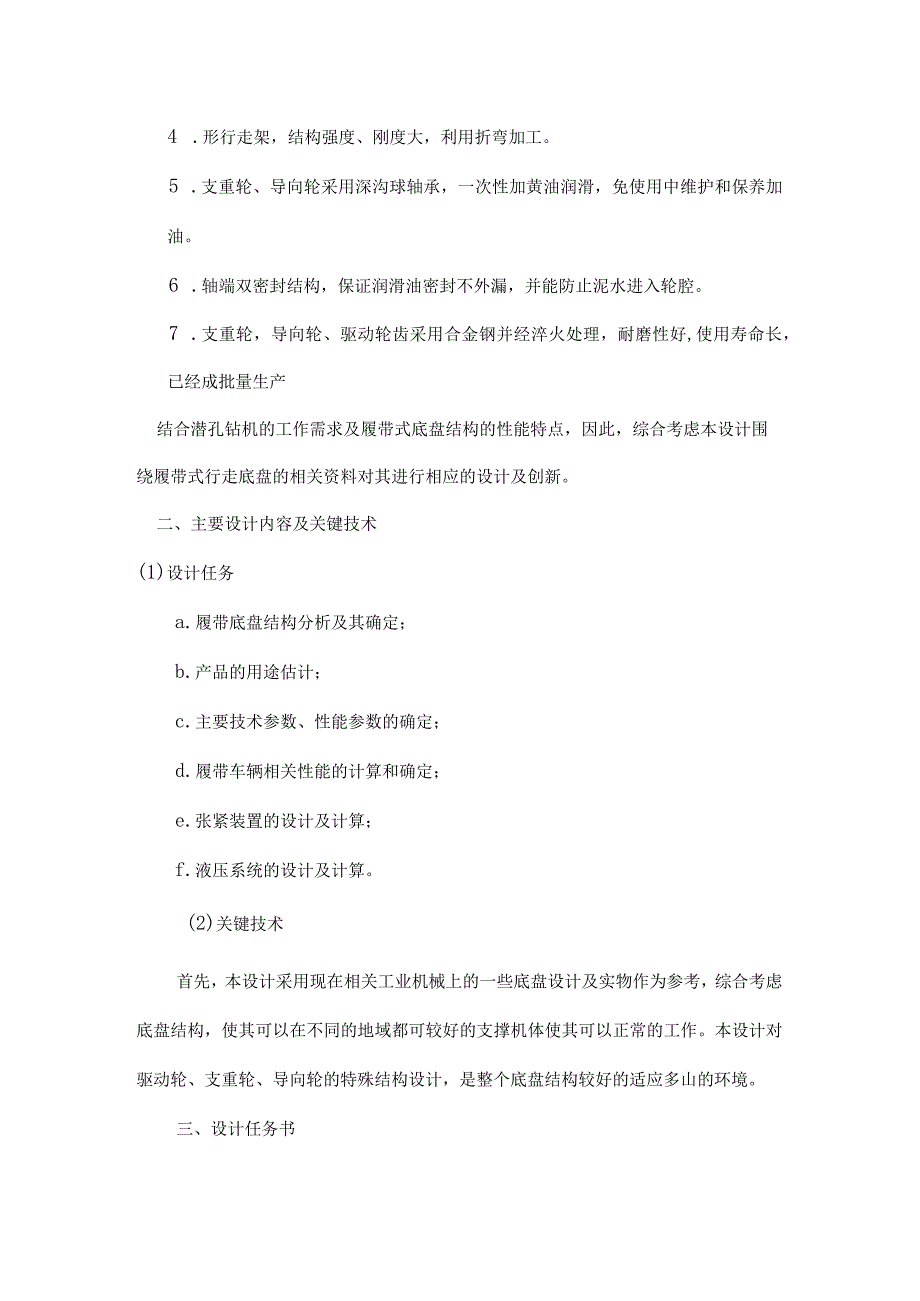

3、，承载能力、牵引力大,噪音低，不伤及柏油路面，具有良好的行驶性能。3 .配有内藏式低速大扭矩马达行走减速机，具有高通过性能。4 .形行走架，结构强度、刚度大，利用折弯加工。5 .支重轮、导向轮采用深沟球轴承，一次性加黄油润滑，免使用中维护和保养加油。6 .轴端双密封结构，保证润滑油密封不外漏，并能防止泥水进入轮腔。7 .支重轮，导向轮、驱动轮齿采用合金钢并经淬火处理，耐磨性好,使用寿命长，已经成批量生产结合潜孔钻机的工作需求及履带式底盘结构的性能特点，因此，综合考虑本设计围绕履带式行走底盘的相关资料对其进行相应的设计及创新。二、主要设计内容及关键技术(1)设计任务a.履带底盘结构分析及其确定；
4、b.产品的用途估计；c.主要技术参数、性能参数的确定；d.履带车辆相关性能的计算和确定；e.张紧装置的设计及计算；f.液压系统的设计及计算。(2)关键技术首先，本设计采用现在相关工业机械上的一些底盘设计及实物作为参考，综合考虑底盘结构，使其可以在不同的地域都可较好的支撑机体使其可以正常的工作。本设计对驱动轮、支重轮、导向轮的特殊结构设计，是整个底盘结构较好的适应多山的环境。三、设计任务书1设计要求在现有的机械资料的基础上，充分考虑到实际的要求，应满足结构的紧凑及其配合的合理。同时，要对应该计算的部分进行必要的计算，但是实际的情况有所不同，应该根据实际作为标准结合计算的数据进行综合考虑，争取找到
5、比较好的方案和结构。2产品的用途本次设计的履带底盘是对相应小型功率矿山机械使用的3产品的主要技术指标及主要技术参数电机驱动1480rmin快速2kmh慢速IkmZh整机质量2300kg4考虑到的若干方案的比较底盘可以分为履带式及轮式，轮式底盘运用较广，但是它的牵引附着性能较差，在坡地、粘重、潮湿地及沙土地的使用受到一定的限制；履带式底盘牵引附着性能好，单位机宽、牵引力大、接地比压低、越远性能强、稳定性好，在坡地、粘重、潮湿地及沙土地的使用具有更好的性能。两者比较采用履带式底盘可更加适应多山的地貌特征。5设计的关键问题及其解决方法设计的关键问题是在保证正常工作下，其结构尽可能的简单方便。同时，要
6、注意结构的合理性及正确性。本次设计采用圆螺母的定位方法，使其在结构上基本一致，同时结构也紧凑的连接，初步达到设计的目的。还有，采用的支重轮及导向轮的轴承放入轮里的方案。四、设计计算说明书1结构方案分析及确定履带行走装置有“四轮一带”（驱动轮，支重轮，导向轮，拖带轮或紧轮，以及履带），张紧装置和缓冲弹簧，行走机构组成。机械行走时,驱动轮在履带紧边产生一个拉力，力图把履带从支重轮下拉出。出于支重轮下的履带及地面有足够的附着力，阻止履带的拉出，迫使驱动轮卷绕履带向前滚动，导向轮把履带铺设到地面，从而使机体借支重轮沿履带轨道向前运行。“四轮一带”在我国已经基本标准化，尤其是在大型、重型机械方面。因此，
7、本设计还是采用传统模式的设计方法金属履带拖拉机牵引力大，适合重负荷作业，接地比压小，对地面压实、破坏程度轻，特别适合在低、湿地作业，综合利用程度较高。但其主要缺点是在潮湿和砂性土壤上行走装置，如支重轮、导向轮、托带轮及履带板（俗称三轮一板）磨损较快，维修费用高，作业速度较慢，随着公路网发展，金属履带拖拉机转移越发困难，使用不便橡胶履带拖拉机采用方向盘操纵的差速转向机构，可控性强，机动灵活，转弯更省力，履带接地面积大，并有减振效果，乘坐舒适，由于比压低，对地面破坏程度轻，尤其适于低湿地作业，并可大大提高作业速度，改善道路转移适应性。橡胶履带寿命可达到6000小时，三轮寿命延长一倍，每台可节约维修
8、保养费用和转移运输费用7000100OO元,依据轮式及履带机械的特点，以其以上所叙述的比较分析，综合考虑后得出了履带的结构和所采取的安装方法和连接方案。2履带式行走底盘总体的设计根据矿山机械学、矿山汽车学、机械设计、机械原理等理论，对履带式行走底盘的驱动行走系统进行了理论分析及研究，完成了履带底盘主要工作参数的确定和力学的计算。结构组成及其工作原理履带行走装置有“四轮一带”（驱动轮，支重轮，导向轮，拖带轮或张紧轮，以及履带），张紧装置和缓冲弹簧，行走机构组成。机械行走时,驱动轮在履带紧边产生一个拉力，力图把履带从支重轮下拉出。出于支重轮下的履带及地面有足够的附着力，阻止履带的拉出，迫使驱动轮卷
9、绕履带向前滚动，导向轮把履带铺设到地面，从而使机体借支重轮沿履带轨道向前运行。“四轮一带”在我国已经基本标准化，尤其是在大型、重型机械方面,见图1123451-履带；2-驱动轮；3-机架；4-拖带轮；5-导向轮；6-支重轮图1履带底盘结构图履带及地面接触，驱动轮不及地面接触。驱动轮在减速器驱动转矩的作用下，通过驱动轮上的轮齿和履带链之间的啮合，连续不断地把履带从后方卷起。接地那部分履带给地面一个向后的作用力，而地面相应地给履带一个向前的反作用力，这个反作用是推动机器向前行驶的驱动力。当驱动力足以克服行走阻力时，支重轮就在履带上表面向前滚动,从而使机器向前行驶。3履带车辆性能计算履带机械整机参数
10、初步确定以后，一般应进行下列计算，以估计该履带机械的基本性能是否满足预期要求，整机参数选择是否合理。这里主要是关于牵引性能的计算。计算工况：计算时所用的工况一般为：在使用重量状态自受，适当坡度的碎石路面。带牵引负荷(牵引线及地面平行)全油门等速行驶。以下为表示的示意图。图2潜孔钻机受力示意图(31)(1)履带式机械的驱动力4履带机械A=kgf式中：Me发动机转矩kgf；一一各档总传动比；l.一一各档总传动效率；Qll驱动轮动力半径m；q一一履带驱动段半径效率，计算时一般去取乙=0.95。(GSmaX=2b%,；GSmiIX=I.5Zv；PTN=(Ll-1.2)PO式中：GSmaX最大使用重量；
11、1.o一一履带接地长度；b履带板宽度；qp1般为O.350.5kgfcm2；PTN额定牵引力；PT牵引力。根据中的活动阻力打，经计算即可得4)经计算后得结果4=24.45KN.(2)履带式机械的活动阻力P,Pf=fGskgf(32)式中：Gs使用重量(kgf)；f履带式一般取0,1。经计算后得结果尸厂3.45KN(3)行驶速度-理论速度匕=0.377km/h(33)实际速度v=b(1-)km/h(34)式中：ne发动机转速；%一驱动轮动力半径；驱动轮轮滑转率（履带式一般取0.07）。经计算后得结果片（2.55）km/h（4）履带式机械的牵引效率%力=外力/”（34）式中：l.一一各档的总传动效
12、率；j滚动效率；滑转效率；q履带驱动带效率（一般取0.95）。经计算后得结果%=0.65（5）履带机械的附着力分（要求：附着力应大于或等于履带行走机构的牵引力且大于等于各阻力之和。）Ps=Qw（35）式中：,般取0.75；G,取3000千克。经计算后得结果a=25.875KN（符合要求）4、转向最大驱动力矩的分析及计算（1）履带转向时驱动力说明：履带行走装置在转向时，需要切断一边履带的动力并对该履带进行制动，使其静止不动，靠另一边履带的推动来进行转向，或者将两条履带同时一前一后运动，实现原地转向，但两种转向方式所需最大驱动力一样。因此以机器单条履带制动左转为例，见图（示意图）。左边的履带处于制
13、动状态，在右边履带的推动下，整台机器绕左边履带的中心Cl点旋转，产生转向阻力矩Mr,右边履带的行走阻力Fr/2o一般情况，履带接地长度L和履带轨距B的比值LBL6,同时,L/B值也直接影响转向阻力的大小,在不影响机器行走的稳定性及接地比压的要求下，应尽量取小值，也就是尽量缩短履带的长度,可以降低行走机构所需驱动力。（2）转向驱动力矩的计算转向阻力矩是履带绕其本身转动中心Ol（或02）作相对转动时，地面对履带产生的阻力矩，如图所示，01、02分别为两条履带的瞬时转向中心。为便于计算转向阻力矩叫的数值，作如下两点假设：(1)机体质量平均分配在两条履带上，且单位履带长度上的负荷为：(36)式中：G-
14、车身总质量(kg)；1.-履带接地长度(m)。经过计算:3000q =2L 2x1500= IOOO(Zg).形成转向阻力矩的反力都是横向力且是均匀分布的。履带拖拉机牵引负荷在转向时存在横向分力，在横向分力的影响下，车辆的转向轴线将由原来通过履带接地几何中心移至002,移动距离为%。图4履带转向受力图根据上述假设，转向时地面对履带支承段的反作用力的分布为矩形分布。在履带支承面上任何一点到转动中心的距离为X,则微小单元长度为dx,分配在其上的车体重力为qdx,总转向阻力矩可按下式：S=用XdK+JJ0qxd(37)式中：-转向阻力系数。(经查表计算：=任F=0.450.85+0.15-B式中：Amax-车辆作急转弯时转弯的转向阻力系数；B履带轨距。)将式(3-6)代入上式积分得并简化得：(3-8)h11“GL0.4530001.5UWrUN即：MU=-=506.25N.m“44(3)转向驱动力矩(假设机器重心及履带行走装置几何中心相重合)把转向半径分别考虑。1)当转向半径如下图所示，两侧履带都向前运动，此时两侧履带受地面摩擦阻力朝同一方向(即行驶的反方向)，外侧、内侧履带受力分别为:(39)图5此时转向示意图2）当转向半径，如下图所示，此时两侧履带受地面摩擦阻力朝反方向,外侧、内侧履带受力分别为:(310)图6此时转向示意图式中：尸小%分别为内侧前进阻力和驱动力；/2,写2-
