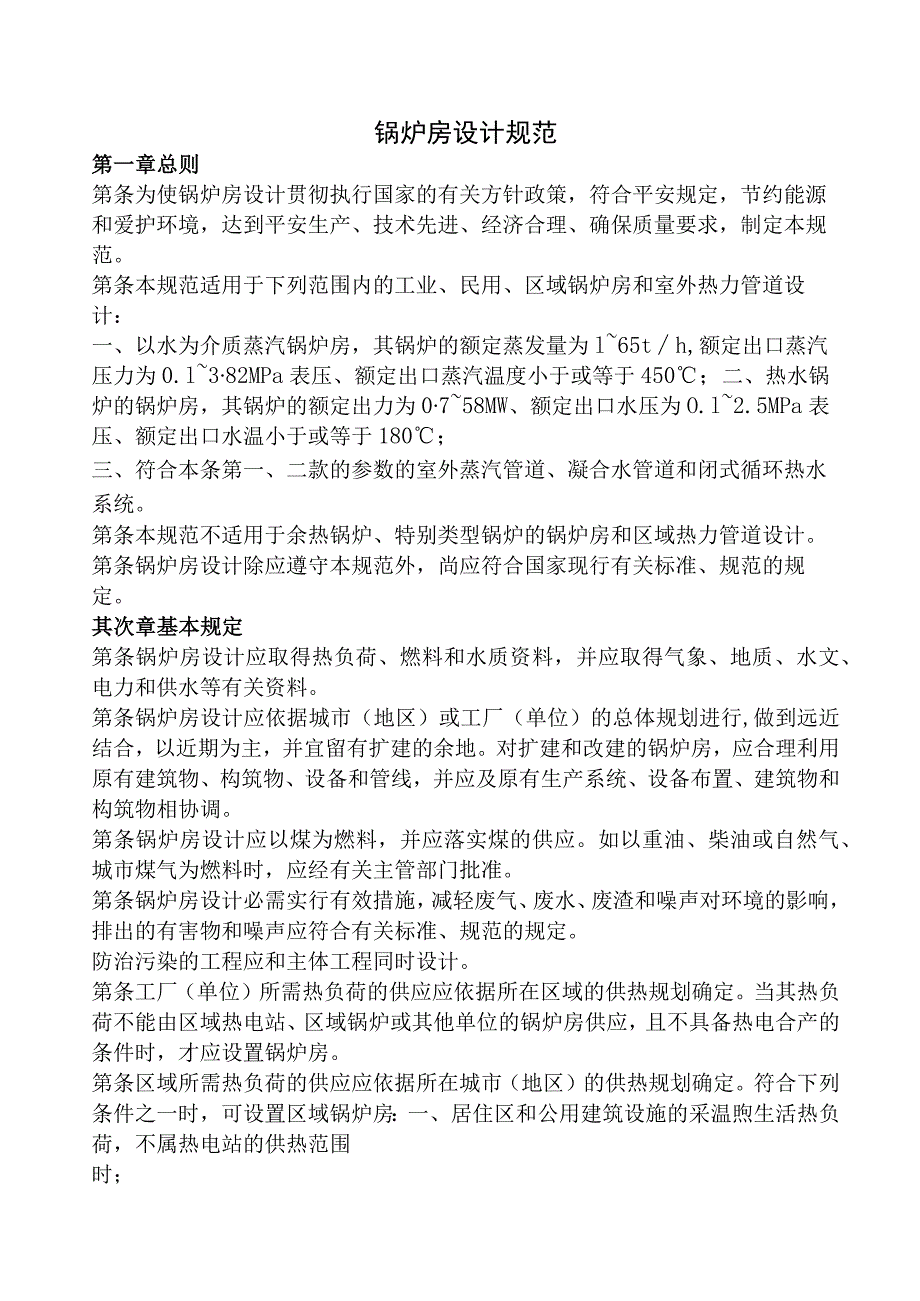

1、锅炉房设计规范第一章总则第条为使锅炉房设计贯彻执行国家的有关方针政策，符合平安规定，节约能源和爱护环境，达到平安生产、技术先进、经济合理、确保质量要求，制定本规范。第条本规范适用于下列范围内的工业、民用、区域锅炉房和室外热力管道设计：一、以水为介质蒸汽锅炉房，其锅炉的额定蒸发量为l65th,额定出口蒸汽压力为0.l382MPa表压、额定出口蒸汽温度小于或等于450；二、热水锅炉的锅炉房，其锅炉的额定出力为0758MW、额定出口水压为O.l2.5MPa表压、额定出口水温小于或等于180；三、符合本条第一、二款的参数的室外蒸汽管道、凝合水管道和闭式循环热水系统。第条本规范不适用于余热锅炉、特别类型
2、锅炉的锅炉房和区域热力管道设计。第条锅炉房设计除应遵守本规范外，尚应符合国家现行有关标准、规范的规定。其次章基本规定第条锅炉房设计应取得热负荷、燃料和水质资料，并应取得气象、地质、水文、电力和供水等有关资料。第条锅炉房设计应依据城市（地区）或工厂（单位）的总体规划进行,做到远近结合，以近期为主，并宜留有扩建的余地。对扩建和改建的锅炉房，应合理利用原有建筑物、构筑物、设备和管线，并应及原有生产系统、设备布置、建筑物和构筑物相协调。第条锅炉房设计应以煤为燃料，并应落实煤的供应。如以重油、柴油或自然气、城市煤气为燃料时，应经有关主管部门批准。第条锅炉房设计必需实行有效措施，减轻废气、废水、废渣和噪声
3、对环境的影响，排出的有害物和噪声应符合有关标准、规范的规定。防治污染的工程应和主体工程同时设计。第条工厂（单位）所需热负荷的供应应依据所在区域的供热规划确定。当其热负荷不能由区域热电站、区域锅炉或其他单位的锅炉房供应，且不具备热电合产的条件时，才应设置锅炉房。第条区域所需热负荷的供应应依据所在城市（地区）的供热规划确定。符合下列条件之一时，可设置区域锅炉房：一、居住区和公用建筑设施的采温煦生活热负荷，不属热电站的供热范围时；二、用户的生产、采暖通风和生活热负荷较小，负荷不稳定，年运用时数较低，或由于场地、资金等缘由，不具备热电合产的条件时；三、依据城市热规划和用户先期用热的要求须要过滤性供热，

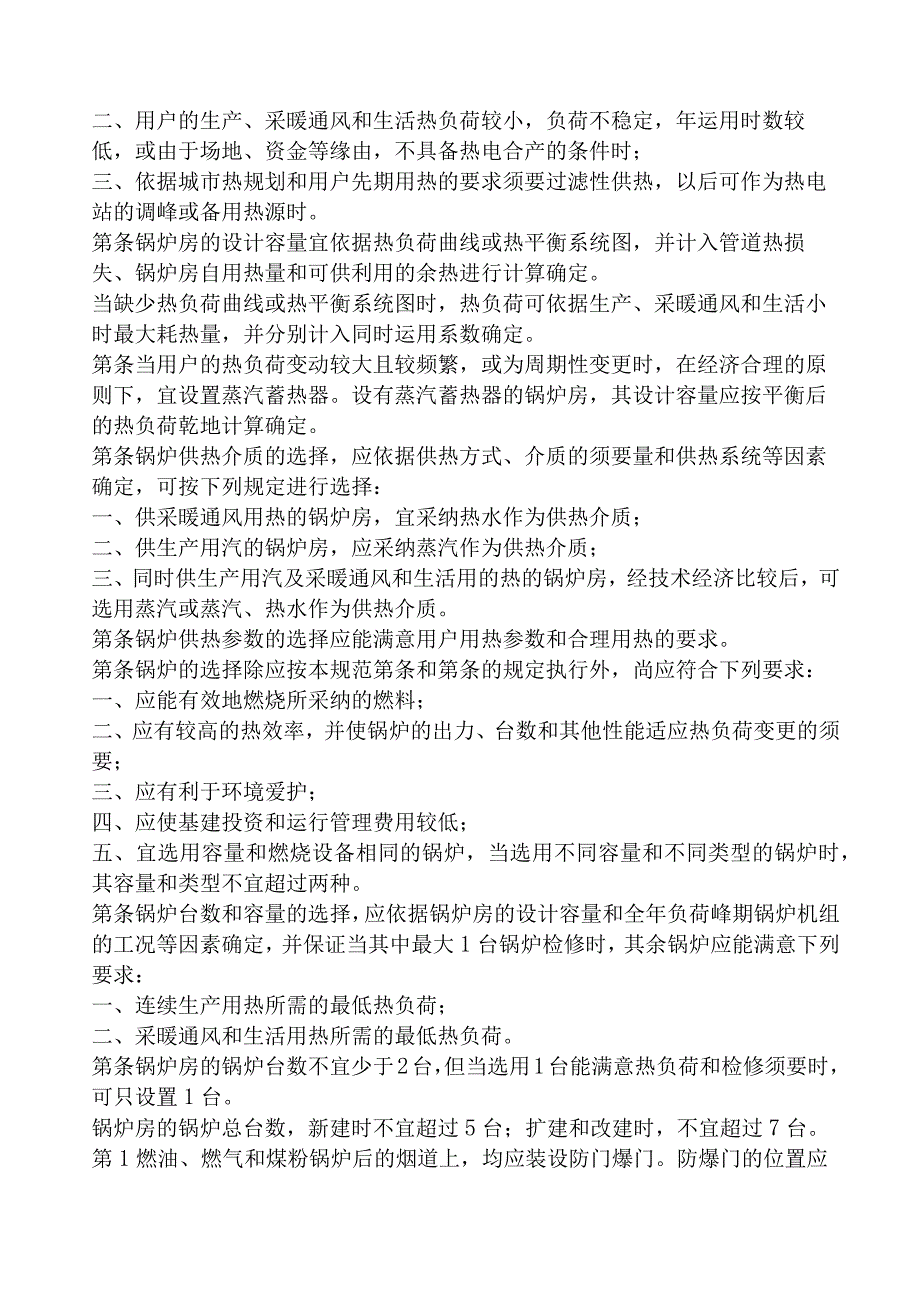

4、以后可作为热电站的调峰或备用热源时。第条锅炉房的设计容量宜依据热负荷曲线或热平衡系统图，并计入管道热损失、锅炉房自用热量和可供利用的余热进行计算确定。当缺少热负荷曲线或热平衡系统图时，热负荷可依据生产、采暖通风和生活小时最大耗热量，并分别计入同时运用系数确定。第条当用户的热负荷变动较大且较频繁，或为周期性变更时，在经济合理的原则下，宜设置蒸汽蓄热器。设有蒸汽蓄热器的锅炉房，其设计容量应按平衡后的热负荷乾地计算确定。第条锅炉供热介质的选择，应依据供热方式、介质的须要量和供热系统等因素确定，可按下列规定进行选择：一、供采暖通风用热的锅炉房，宜采纳热水作为供热介质；二、供生产用汽的锅炉房，应采纳蒸汽
5、作为供热介质；三、同时供生产用汽及采暖通风和生活用的热的锅炉房，经技术经济比较后，可选用蒸汽或蒸汽、热水作为供热介质。第条锅炉供热参数的选择应能满意用户用热参数和合理用热的要求。第条锅炉的选择除应按本规范第条和第条的规定执行外，尚应符合下列要求：一、应能有效地燃烧所采纳的燃料；二、应有较高的热效率，并使锅炉的出力、台数和其他性能适应热负荷变更的须要；三、应有利于环境爱护；四、应使基建投资和运行管理费用较低；五、宜选用容量和燃烧设备相同的锅炉，当选用不同容量和不同类型的锅炉时，其容量和类型不宜超过两种。第条锅炉台数和容量的选择，应依据锅炉房的设计容量和全年负荷峰期锅炉机组的工况等因素确定，并保证

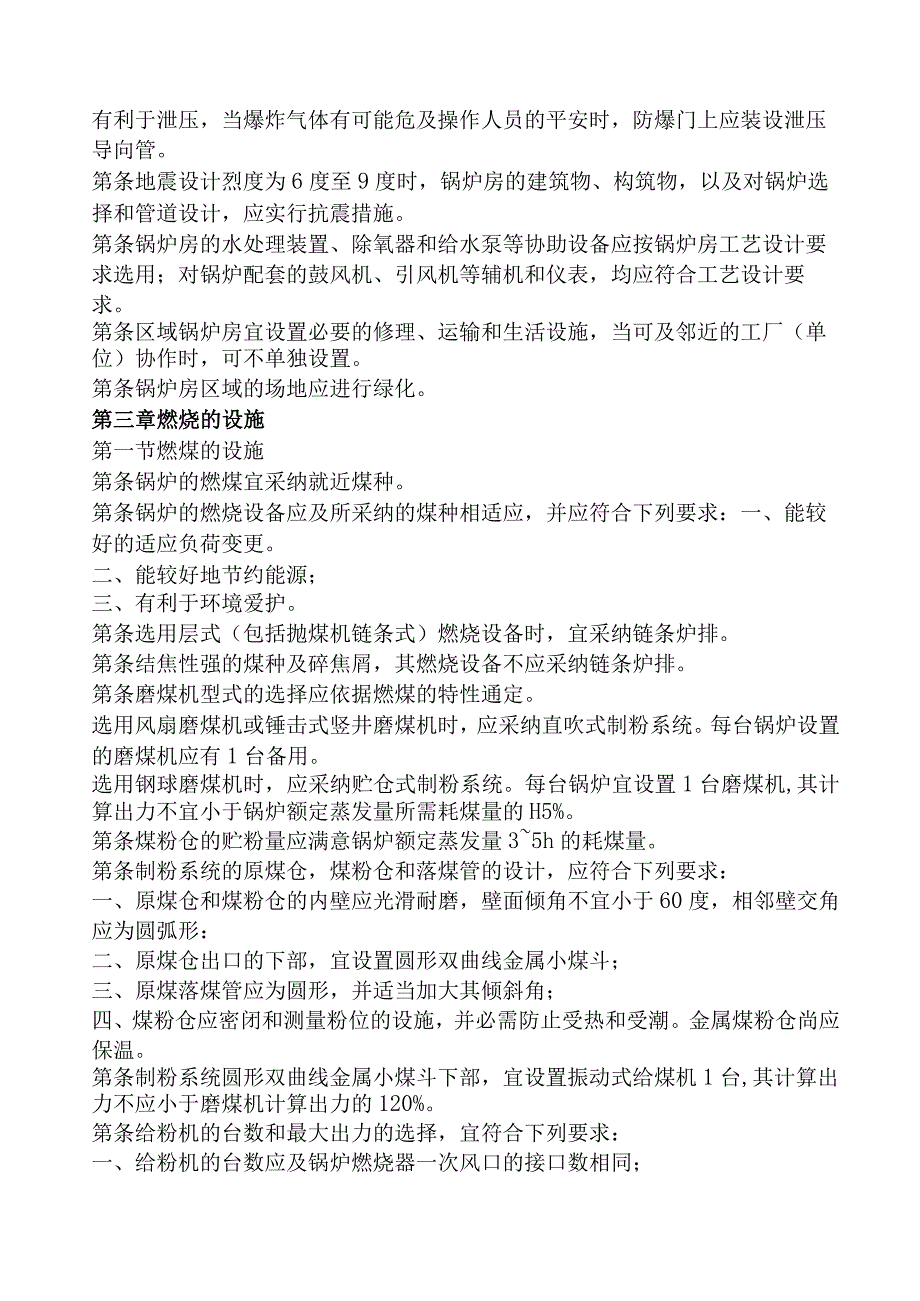

6、当其中最大1台锅炉检修时，其余锅炉应能满意下列要求：一、连续生产用热所需的最低热负荷；二、采暖通风和生活用热所需的最低热负荷。第条锅炉房的锅炉台数不宜少于2台，但当选用1台能满意热负荷和检修须要时，可只设置1台。锅炉房的锅炉总台数，新建时不宜超过5台；扩建和改建时，不宜超过7台。第1燃油、燃气和煤粉锅炉后的烟道上，均应装设防门爆门。防爆门的位置应有利于泄压，当爆炸气体有可能危及操作人员的平安时，防爆门上应装设泄压导向管。第条地震设计烈度为6度至9度时，锅炉房的建筑物、构筑物，以及对锅炉选择和管道设计，应实行抗震措施。第条锅炉房的水处理装置、除氧器和给水泵等协助设备应按锅炉房工艺设计要求选用；对
7、锅炉配套的鼓风机、引风机等辅机和仪表，均应符合工艺设计要求。第条区域锅炉房宜设置必要的修理、运输和生活设施，当可及邻近的工厂（单位）协作时，可不单独设置。第条锅炉房区域的场地应进行绿化。第三章燃烧的设施第一节燃煤的设施第条锅炉的燃煤宜采纳就近煤种。第条锅炉的燃烧设备应及所采纳的煤种相适应，并应符合下列要求：一、能较好的适应负荷变更。二、能较好地节约能源；三、有利于环境爱护。第条选用层式（包括抛煤机链条式）燃烧设备时，宜采纳链条炉排。第条结焦性强的煤种及碎焦屑，其燃烧设备不应采纳链条炉排。第条磨煤机型式的选择应依据燃煤的特性通定。选用风扇磨煤机或锤击式竖井磨煤机时，应采纳直吹式制粉系统。每台锅炉
8、设置的磨煤机应有1台备用。选用钢球磨煤机时，应采纳贮仓式制粉系统。每台锅炉宜设置1台磨煤机,其计算出力不宜小于锅炉额定蒸发量所需耗煤量的H5%。第条煤粉仓的贮粉量应满意锅炉额定蒸发量35h的耗煤量。第条制粉系统的原煤仓，煤粉仓和落煤管的设计，应符合下列要求：一、原煤仓和煤粉仓的内壁应光滑耐磨，壁面倾角不宜小于60度，相邻壁交角应为圆弧形：二、原煤仓出口的下部，宜设置圆形双曲线金属小煤斗；三、原煤落煤管应为圆形，并适当加大其倾斜角；四、煤粉仓应密闭和测量粉位的设施，并必需防止受热和受潮。金属煤粉仓尚应保温。第条制粉系统圆形双曲线金属小煤斗下部，宜设置振动式给煤机1台,其计算出力不应小于磨煤机计算
9、出力的120%。第条给粉机的台数和最大出力的选择，宜符合下列要求：一、给粉机的台数应及锅炉燃烧器一次风口的接口数相同；二、每台给粉最大出力不宜小于及其连接的燃烧器最大出力的130%。第条两台相邻锅炉之间的煤粉仓应采纳可逆式螺旋输粉机连通。螺旋输粉机的出力，应及磨煤机的计算出力相同。第条制粉系统（全部烧无烟煤除外）必需设置防爆设施。对煤粉仓、钢球磨煤机等设备，应装设蒸汽或其他灭火介质的管道。第条制粉系统排粉机的选择，应符合下列要求：一、台数应及磨煤机台数相同；二、风量裕量宜为5%10%；三、风压裕量宜为10%20%第条煤粉锅炉宜采纳轻油或重油点火，有条件时可采纳燃气点火。当采纳油点火时，点火油罐
10、的设置应符合下列要求：一、蒸汽锅炉额定蒸发量小于或等于20t/h、热水锅炉额定出力小于或等于14MW的锅炉房，宜设置1个2040m3油罐。二、蒸汽锅炉额定蒸发量大于或等于35t/h、热水锅炉额定出力大于或等于29MW的锅炉房，宜设置1个410m3油罐。其次节燃油的设施第条锅炉房的供油系统宜采纳经锅炉燃烧器的单管循环系统。第条锅炉房的供油管道宜采纳单母管；常年不间断供热时，宜采纳双母管。回油管道应采纳单母管。采纳双母管时，每一管的流量宜按锅炉房最大计算耗油量和回油量之和的75%计算。第条重油供油管道应保温。当重油在输送过程中，由于温度降低不能满意生产要求时，尚应伴热。在重油回油管道可能引起烫伤人
11、员或冻结的部位，应实行隔热或保温措施。第条通过油加热器及其后管道燃油的流速，不应小于0.7ms第条油管道宜采纳顺坡敷设，但接入燃烧器的重油管道不宜坡向燃烧器。柴油管道的坡度不应小于0.3%,重油管道的坡度不应小于0.4%。第条燃用重油锅炉房，当冷炉起动点火缺少蒸汽加热重油时，应采纳重油电加热器或设置轻油、燃气的协助燃料系统。第条采纳单机组配套的全自动燃油锅炉，应保持其燃烧自控的独立性,并按其要求配置燃油管道系统。第条燃油锅炉所配置的燃烧器，应及燃油的性质和燃烧室的型式相适应,并应符合下列要求：一、油的雾化性能好；二、能较好地适应负荷变更；三、对大气污染少；四、噪声较低。第条在重油供油系统的设备
12、和管道上，应装吹扫口。其位置应能吹净设备和管道内的重油。吹扫介质宜用蒸汽或用轻油置换，吹扫用蒸汽压力宜为O.6IMPao第条固定接法的蒸汽吹扫口，应有防止重油倒灌的措施。第条每台锅炉的供油干管上，应装设关闭和快速切断阀。每个燃烧器前的燃油支管上，应装设关闭阀。当设置2台或2台以上锅炉时，尚应在每台锅炉的回油干管上装设止回阀。第条集中设置的供油泵应符合下列要求：一、供油泵的台数不应少于2台。当其中任何1台停止运行时，其余的总容量，不应少于锅炉最大计算耗油量和回油量之和。二、供油泵的扬程不应小于下列各项的供数和；1.供油系统的压力降；2 .供油系统的油位差；3 .燃烧前所需的油压；4 .适当的富有
13、量。第条不带平安阀的容积式供油，在其出口的阀门前靠近油泵处的管段上，必需装设平安阀。第条集中设置的重油加热器就符合下列要求：一、加热面应依据锅炉房要求加热的油量和油温确定，并不适当的富有量;二、加热面组宜能进行调整；三、应装设旁通管；四、常年不间断供装的锅炉房应设置备用油加热器。第条燃油锅炉采纳电热式油加热器时，应限于起动点火或临时加热，不应作为常常加热，不应作为常常加热燃油的设备。第条在供油泵进口母管上，应设置油过滤器2台，其中1台备用。油过滤器的滤网网孔，宜符合下列要求：一、离心泵、蒸汽往复泵为812目/cm。二、螺杆泵、齿轮泵为1632目/cm。滤网流通面积宜为其进口管截面积的810倍。
14、第条采纳机械雾化燃烧器（不包括转怀式）时，在油加热器和燃烧器之间的管段上，应设置油过滤器。油过滤器滤网的网孔，不宜小于20目/cm。滤网的流通面积，不宜小于其进口管截面积的2倍。第条油箱的布置高度宜使供油泵有足够的灌注头。第条室内油箱应装设将油排放到室外的紧急排放管，并设置相应的排油存放设施。排放管上的阀门应装设在平安和便于操作的地点。第条室内油箱应采纳闭式油箱。油箱上应装设直通室外的通气管，通气管上设置阻火器和防雨设施。油箱上不应采纳玻璃管式的油位表。第条室内重油箱的油加热温度不应超过90C。第条锅炉房内油箱的总容量，重油不宜超过5m3,柴油不应超过lm3,并严禁把油箱设置在锅炉或省煤器的上
15、方。第条室外中间油箱的总容量，不宜超过锅炉房Id的计算耗油量。第条燃油锅炉点火用的液化气罐，不应存放在锅炉间，应存放在专用房间内。第条燃用重油锅炉的尾部受热面和烟道，宜设置蒸汽吹灰或蒸汽灭火装置。第三节燃气的设施第条燃4锅炉的选择，应依据气体燃料的物性、布置的特点等因素确定。第条燃气锅炉房设计，应对气体燃料的易爆性、毒性和腐蚀性等实行有效措施。第条锅炉房燃气管道宜采纳单母管；常年不间断供热时，宜采纳双母管。采纳双母管时，每一母管的流量宜按锅炉房最大计算耗气量的75%计算。第条燃烧器的选择应适应气体燃烧的特性，并应符合下列要求：一、燃（成分变更时，有较好的燃烧适应性）；二、能较好地适应负荷变更；三、具有微正压燃烧的特性；四、噪声较低。第条锅炉房燃气系统宜采有压（小于5kPa）和中压（5-150kPa）系统,不宜采纳高压（0.30.8MPa）系统。第条燃气质量要求、贮配、净化和调压站设计等，应符合现行国家标准城市燃气设计规范的有关规定。第条燃气锅炉房备用燃料，应依据供热系统的平安性、重要性、供气部门的保证程度和备用燃料的可能性等因素确定。第条当燃气压力过高或不稳定，不能适应燃烧器的要求时，应设置调压装置。调压
