1、附录A（斐料性）光纤电流互感器的状态量两种类型光纤电流互感器的关键状态量名称及说明分别如表A.1和A.2所示:表A.1压电陶瓷调制式光纤电流互感器的状态量状态量名称状态量说明LED驱动电流光源工作电流，表征光源工作状态半导体制冷器温度光源工作温度，表征光源制冷器状态调制器驱动电压调制器调制电压，表征调制解调器工作状态输入电压峰值探测器接收光信号强度，表征光路损耗状态输入电压平均偏差表征探测器接收光强稳定程度二次谐波电压探测器输出信号按贝塞尔函数展开后的二次谐波量值，表征光路与调制回路综合状态表A.2银酸锂调制式光纤电流互感器的状态量状态量名称状态值说明光源驱动电流光源工作电流，表征光源工作状态

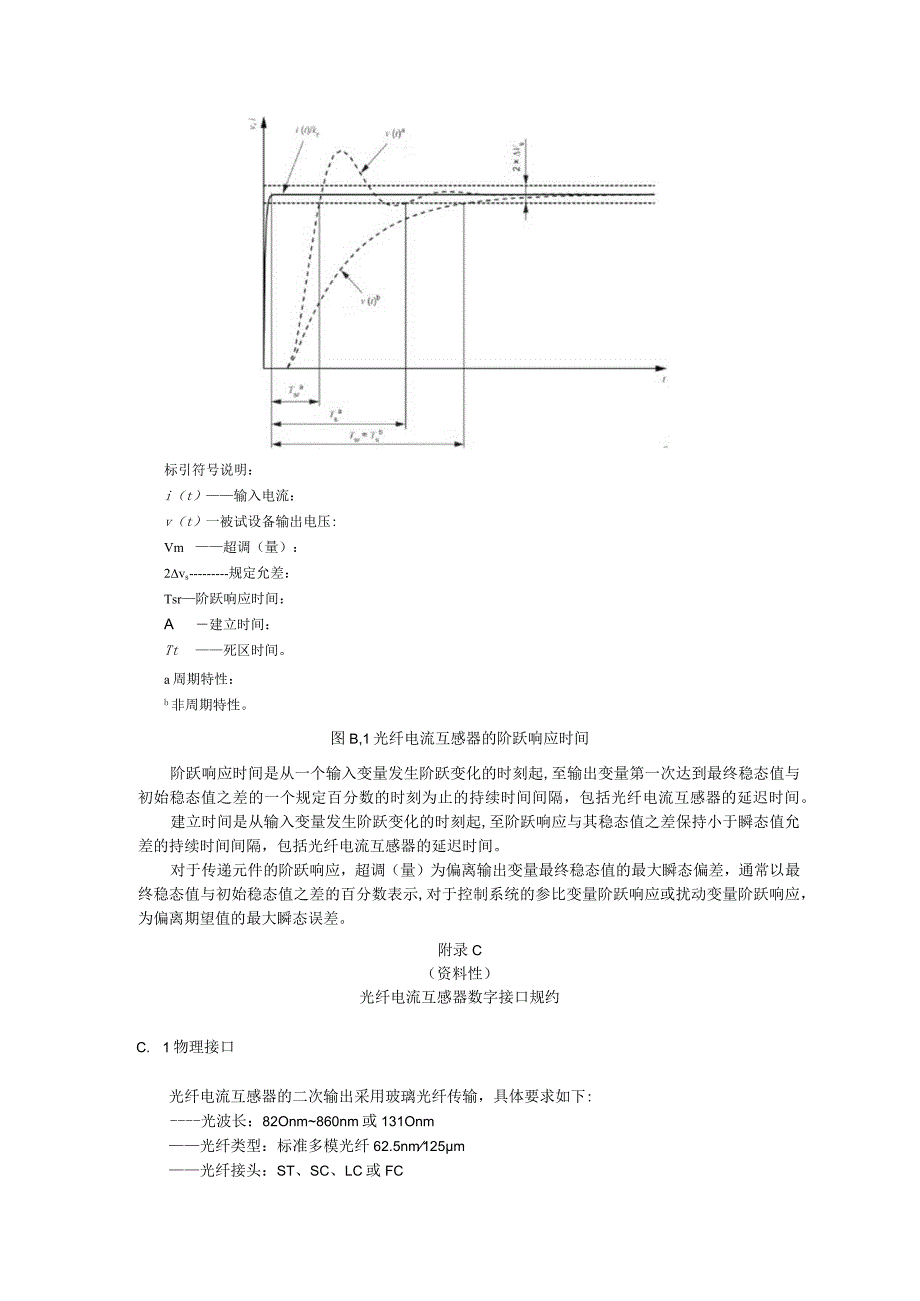

2、光强水平探测器接收光信号强度，表征探测器工作状态绝对光功率探测器接收光信号强度相对光功率归一化量值，梳状波高度与量化噪声的比值，表征整机输出是否可靠传感光纤温度表征光纤传感环的工作温度光路温度光源、调制器等光器件运行环境温度光源温度光源工作温度，表征光源制冷器状态光路榻耗光源输出光强与探测器接收光强的差值，表征光学回路损耗半波电压直波导调制器调制电压，表征调制解调器工作状态附录B（资料性）光纤电流互感器的阶跃响应时间光纤电流互感器的阶跃响应从被测量（或供给量）经受一规定突然变化的时刻开始到标示值（或供给量）达到并在规定限值内维持其稳态值为止的持续过程，见图B.1。标引符号说明：i（t）输入电流
3、：v（t）一被试设备输出电压:Vm超调（量）：2vs规定允差：Tsr阶跃响应时间：A建立时间：Tt死区时间。a周期特性：b非周期特性。图B,1光纤电流互感器的阶跃响应时间阶跃响应时间是从一个输入变量发生阶跃变化的时刻起,至输出变量第一次达到最终稳态值与初始稳态值之差的一个规定百分数的时刻为止的持续时间间隔，包括光纤电流互感器的延迟时间。建立时间是从输入变量发生阶跃变化的时刻起,至阶跃响应与其稳态值之差保持小于瞬态值允差的持续时间间隔，包括光纤电流互感器的延迟时间。对于传递元件的阶跃响应，超调（量）为偏离输出变量最终稳态值的最大瞬态偏差，通常以最终稳态值与初始稳态值之差的百分数表示,对于控制系统

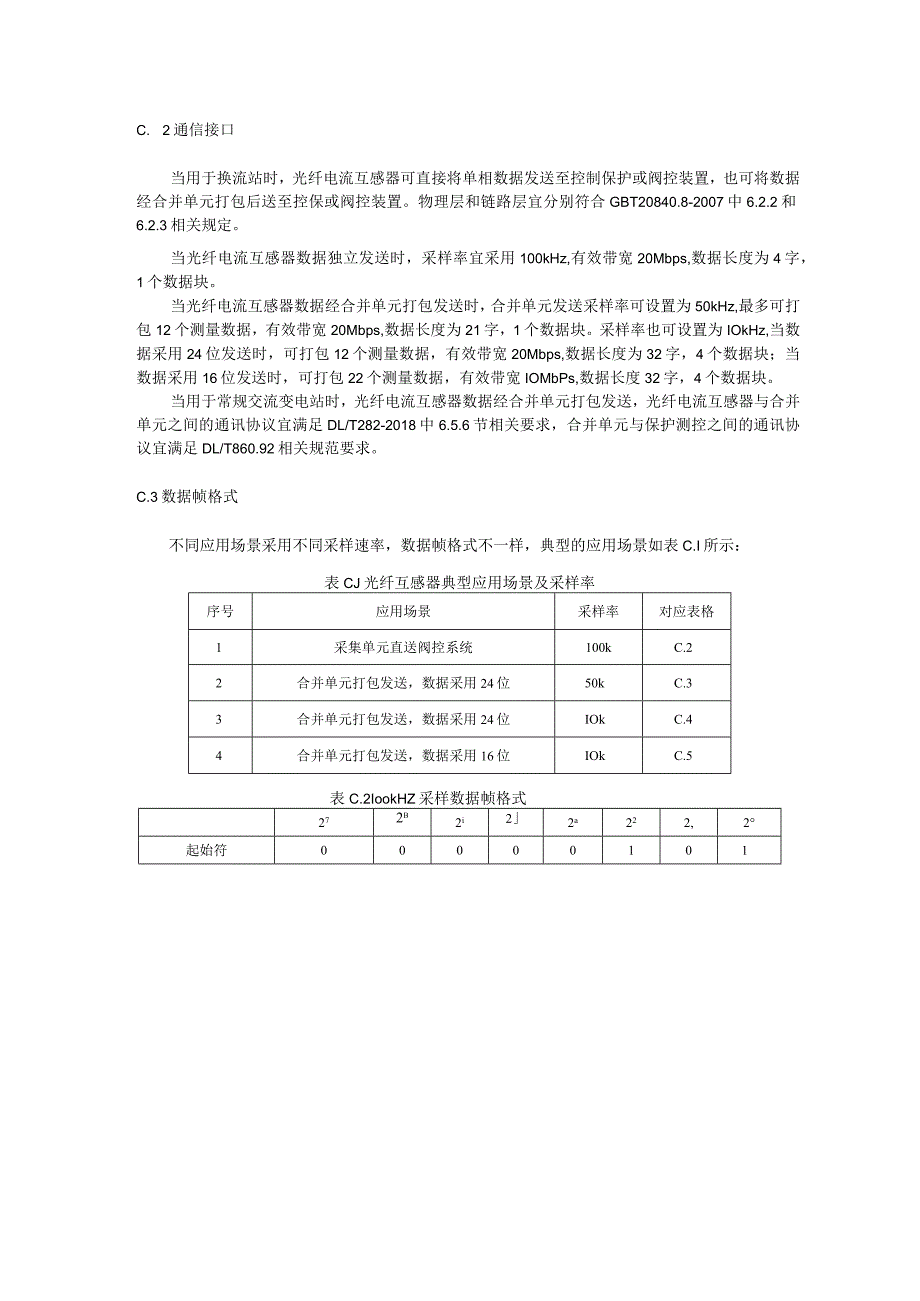

4、的参比变量阶跃响应或扰动变量阶跃响应，为偏离期望值的最大瞬态误差。附录C（资料性）光纤电流互感器数字接口规约C. 1物理接口光纤电流互感器的二次输出采用玻璃光纤传输，具体要求如下:光波长：82Onm860nm或131Onm光纤类型：标准多模光纤62.5nm125m光纤接头：ST、SC、LC或FCC. 2通信接口当用于换流站时，光纤电流互感器可直接将单相数据发送至控制保护或阀控装置，也可将数据经合并单元打包后送至控保或阀控装置。物理层和链路层宜分别符合GBT20840.8-2007中6.2.2和6.2.3相关规定。当光纤电流互感器数据独立发送时，采样率宜采用100kHz,有效带宽20Mbps,数
5、据长度为4字，1个数据块。当光纤电流互感器数据经合并单元打包发送时，合并单元发送采样率可设置为50kHz,最多可打包12个测量数据，有效带宽20Mbps,数据长度为21字，1个数据块。采样率也可设置为IOkHz,当数据采用24位发送时，可打包12个测量数据，有效带宽20Mbps,数据长度为32字，4个数据块；当数据采用16位发送时，可打包22个测量数据，有效带宽IOMbPs,数据长度32字，4个数据块。当用于常规交流变电站时，光纤电流互感器数据经合并单元打包发送，光纤电流互感器与合并单元之间的通讯协议宜满足DL/T282-2018中6.5.6节相关要求，合并单元与保护测控之间的通讯协议宜满足D
6、L/T860.92相关规范要求。C.3数据帧格式不同应用场景采用不同采样速率，数据帧格式不一样，典型的应用场景如表C.I所示：表CJ光纤互感器典型应用场景及采样率序号应用场景采样率对应表格1采集单元直送阀控系统100kC.22合并单元打包发送，数据采用24位50kC.33合并单元打包发送，数据采用24位IOkC.44合并单元打包发送，数据采用16位IOkC.5表C.2IookHZ采样数据帧格式272b2i22a222,2起始符0000010101100100数据载入1（4个word）字节1数据品质：bitbitbit7：逻辑设备名/字节2采样数据高8位（bit2316）字节3中8位（bitl5
7、8）字节4低8位（bit70）字节5设备状态序号字节6设备状态（分时上送）字节7字节8SmPCnt（样本计数器，065535）CRCmsb数据载入1的CRC/Isb表C.350kHz采样数据帧格式2726252,232222起始符0000010101100100数据载入字节广字节2逻辑设备名/字节3字节4数据品质:bitbitll,0有效，1无效字节5字节7测点1采样数据字节8字节10测点2采样数据字节1广字节13测点3采样数据字节14字节16测点4采样数据字节17字节19测点5采样数据字节20字节22测点6采样数据字节23字节25测点7采样数据字节26字节28测点8采样数据字节29”字节31
8、测点9采样数据字节32字节34测点10采样数据字节35字节37测点11采样数据字节38字节40测点12采样数据采样计数器字节4广字节42基数范围：049999CRCmsb数据载入CRC/Isb27262524232222起始符0000010101100100数据载入1(8个word)字节r字节2数据集长度(=62十进制)/字节3字节4LNName(=02)DataSetName字节5字节6注：LDName字节7字节8额定相电流(PhsA.Artg)字节9字节10额定中性点电流(NeUt.Artg)字节1字节12额定相电压(PhSA.Vrtg)字节13字节14额定延迟时间()字节15字节16Sm
9、pCnt(样本计数器，09999)CRCmsb数据载入1的CRC/Isb数据载入2(8个Word)字节广字节3测点1采样数据/字节4字节6测点2采样数据字节7字节9测点3采样数据字节10字节12测点4采样数据字节13字节15测点5采样数据字节16测点6采样数据(bit23bitl6)CRCmsb数据载入2的CRC/Isb数据载入3(8个word)字节字节2测点6采样数据(bitl5bit)/字节3字节5测点7采样数据字节6字节8测点8采样数据字节9字节11测点9采样数据字节12字节14测点10采样数据字节15字节16测点11采样数据(bit23bit8)CRCmsb数据载入3的CRC/Isb数
10、据载入4字节1测点11采样数据(bitbitO)/字节2字节4测点12采样数据（8个word）字节5字节6备用字节7字节9备用字节10,字节12备用字节13字节14StatusWorcI#1字节15字节16StatusWord#2CRCmsb数据载入4的CRC/Isb27262s2，23222l2起始符00OOO1O1011OO1OO数据载入1（8个Word）字节广字节2数据集长度（=62十进制）/字节3字节4LNName(=02)DataSetName字节5字节6LDName字节7字节8额定相电流（PhsA.Artg）字节9一字节10额定中性点电流（NeUt.Artg）字节1字节12额定相电
11、压注：（PhSA.Vrtg）字节13字节14额定延迟时间（tdr）字节15字节16SmpCnt（样本计数器，09999）CRCmsb数据载入1的CRC/Isb数据载入2（8个Word）字节广字节2测点1采样数据/字节3字节4测点2采样数据字节5字节6测点3采样数据字节7字节8测点4采样数据字节9字节10测点5采样数据字节1广字节12测点6采样数据字节13”字节14测点7采样数据字节15字节16测点8采样数据CRCmsb数据载入2的CRC/Isb数据载入3（8个WOrd）字节广字节2测点9采样数据/字节3”字节4测点10采样数据字节5一字节6测点11采样数据字节7字节8测点12采样数据字节9字节
12、10测点13采样数据字节1广字节12测点14采样数据字节13字节14测点15采样数据2726252232222起始符0000010101100100字节15字节16测点16采样数据CRCmsb数据载入3的CRC/Isb数据载入4（8个Word）字节字节2测点17采样数据/字节3字节4测点18采样数据字节5字节6测点19采样数据字节7字节8测点20采样数据字节9字节10测点21采样数据字节1广字节12测点22采样数据字节13字节14StatusWord#1字节15字节16StatusWord#2CRCmsb数据载入4的CRC/Isb当数据采用24位或16位传输时，其对应状态字也有所差异，24位传输状态字参见表C.6和C.7,16位传输状态字参见表C.8和C.9。表C.624位数据传输状态字#1(StatusWord#1)说明注释比特0要求维修(LPHD.PHHealth)0：良好1：警竹或报警(要求维修)用于设备状态检修比特1LLNO.Mode0：接通(正常运行)1：试验检修标志位test比特2唤醒时间指示唤醒时间数据的有效性0：接通(正常运行)，数据有效1：唤醒时间
