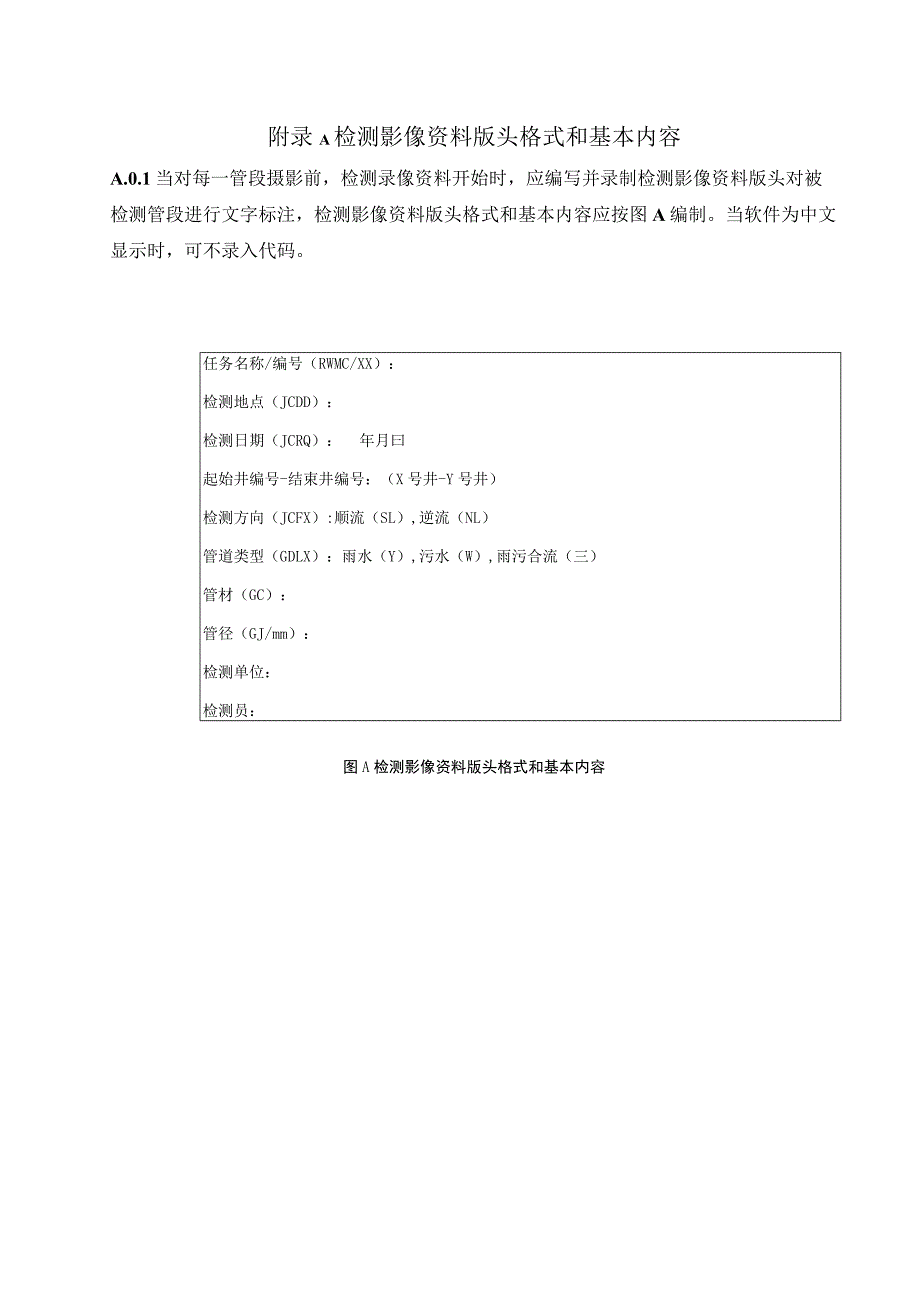

1、附录A检测影像资料版头格式和基本内容A.0.1当对每一管段摄影前,检测录像资料开始时,应编写并录制检测影像资料版头对被检测管段进行文字标注,检测影像资料版头格式和基本内容应按图A编制。当软件为中文显示时,可不录入代码。任务名称/编号(RWMC/XX):检测地点(JCDD):检测日期(JCRQ):年月曰起始井编号-结束井编号:(X号井-Y号井)检测方向(JCFX):顺流(SL),逆流(NL)管道类型(GDLX):雨水(Y),污水(W),雨污合流(三)管材(GC):管径(GJ/mm):检测单位:检测员:图A检测影像资料版头格式和基本内容附录B现场记录表B.0.1排水管道检测现场记录应按表BO1填写

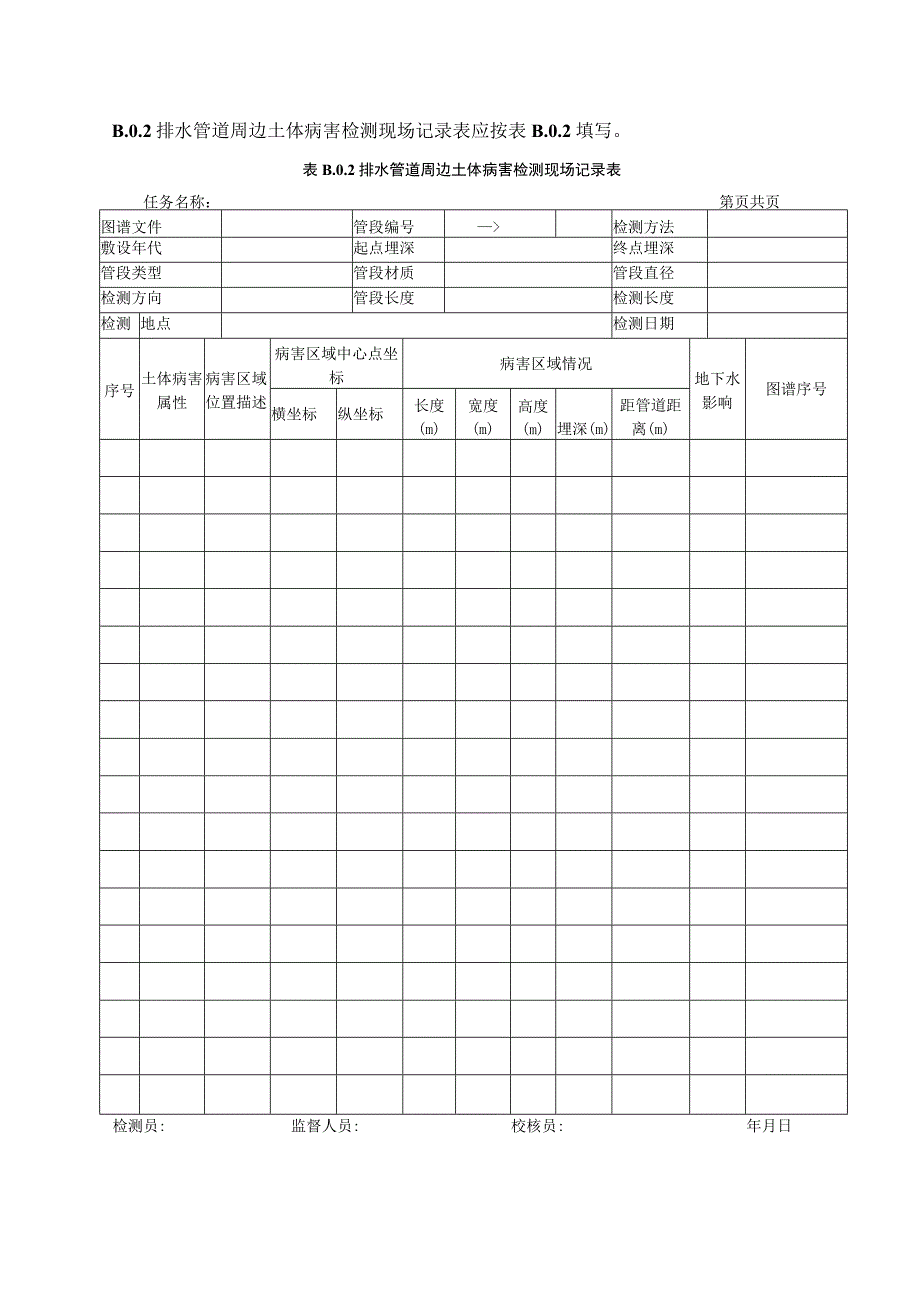

2、。表B.0.1排水管道检测现场记录表任务名称:第页共页录像文件管段编号检测方法敷设年代起点埋深终点埋深管段类型管段材质管段直径检测方向管段长度检测长度检测地点检测日期距离(m)缺陷名称或代码等级位置照片序号备注其他B.0.2排水管道周边土体病害检测现场记录表应按表B.0.2填写。图谱文件管段编号检测方法敷设年代起点埋深终点埋深管段类型管段材质管段直径检测方向管段长度检测长度检测地点检测日期序号土体病害属性病害区域位置描述病害区域中心点坐标病害区域情况地下水影响图谱序号横坐标纵坐标长度(m)宽度(m)高度(m)埋深(m)距管道距离(m)表B.0.2排水管道周边土体病害检测现场记录表任务名称:第页

3、共页检测员:监督人员:校核员:年月日表B.0.3检查井检查记录表任务名称:第页共页检测单位名称:检查井编号埋设年代性质井材质井盖形状井盖材质检查内容外部检查内部检查1井盖埋没链条或锁具2井盖丢失防坠装置3井盖破损爬梯松动、锈蚀或缺损4井框破损井壁泥垢5盖框间隙井壁裂缝6盖框高差井壁渗漏7盖框突出或凹陷抹面脱落8跳动和声响管口孔洞、雨污混接点9周边路面破损、沉降流槽破损10井盖标示错误井底积泥、杂物11是否为重型井盖(道路上)水流不畅12其他浮渣13/其他备注检测员:记录员:校核员检查日期:年月日表B.0.4雨水口检查记录表任务名称:第页共页检测单位名称雨水口编号埋设年代材质雨水算形式雨水算材质

4、卜游井编号检查内容外部检查内部检查1雨水算丢失钱或链条损坏2雨水算破损裂缝或渗漏3雨水口框破损抹面剥落4盖框间隙积泥或杂物5盖框高差水流受阻6孔眼堵塞私接连管7雨水口框突出井体倾斜8异臭连管异常9路面沉降或积水防坠装置10其他其他检测员:记录员:校核员:检查日期:年月日B.0.5管中雷达检测记录应按表B.0.5填写。表B.0.5管中雷达检测记录表工程名称:工程地点:仪器型号:天线主频:文件名测线方向测线位置测线起点侧线长度备注/异常测线分布草图测试员:记录员:时间:日期:第页/共页附录C管道状况断面图格式C.0.1排水管道沉积状况纵断面图应按图C0.1格式绘制管段编号管段直径检测地点检测方I可

5、:-管径:起始并(编号)(绘图区)起始井(编号)积深(mm)平均积深(mm)占管径百分比(%)平均百分比(%)间距(m)总长(m)检测单位:检测员:绘图员:日期:年月日图C.0.1排水管道沉积状况纵断面图格式C.0.2排水管道渗漏状况纵断面图应按图C.0.2格式绘制管段编号管段直径管段长度管道类型管道埋深管道材质检测长度检测地点检测方向(截图粘贴区)缺陷等级均值间距(Cm)均值裂隙占比(%)均占比距离(CnI)总长(Cm)检测单位:检测员:绘图员:日期:年月日图CO.2排水管道渗漏状况纵断面图格式C.0.3管道变形率图表应按图C.0.3格式绘制管段编号管道直径管段长度检测长度管道类型管道材质管

6、道埋深检测地点最大内径最小内径5平均内径变形率检测单位:检测员:绘图员:日期:年月日注:变形率=(管内径变形后的最小内径)管内径XlO0%图C.0.3管道变形率图表格式C.0.4管道过水断面损失率图表应按图C.0.4格式绘制管段编号管道直径管段长度检测长度管道类型管道材质管道埋深检测地点最大面积最小面积平均面积断面根失检测单位:检测员:绘图员:日期:年月日注:过水断面损失率二(原始断面面积-最小断面面积)原始断面面积Xlo0%图C.0.4管道过水断面损失率图表格式附录D检测成果表D.0.1排水管道缺陷统计应按表D.0.1填写。表D.0.1排水管道缺陷统计表(结构性缺陷/功能性缺陷)序号管段编号

7、管径材质检测长度(m)缺陷距离(m)缺陷名称及位置缺陷等级D.0.2管道激光剖面检测成果应按表D.0.2填写。表D.0.2管道激光剖面检测成果表起始井号终止井号管段长度起点埋深终点埋深检测长度管道类型管道材质管道直径修复指数养护指数检测方向录像文件剖面文件检测日期检测地点检测人员最大内径最小内径平均内径变形率最大面积最小面积平均面积断面损失备注信息缺陷序号缺陷名称缺陷等级缺陷分值缺陷性质纵向距离缺陷长度环向位置沉积宽度沉积高度变形率断面损失缺陷描述(激光剖面检测截图粘贴区)(CCTV截图粘贴区)检测单位:绘图员:日期:年月日注:管段整体过水断面损失率=(原始断面面积-最小断面面积)原始断面面积XlO0%当前轮廓过水断面损失率=(原始断面面积-实测断面面积)原始断面面积XIOoD.0.3管段状况评估应按表D.0.3填写。表D.0.3管段状况评估表任务名称:第页共页管段管径(mm)长度(m)材质埋深(m)结构性缺陷功能性缺陷起力:终点平均值S最大值Smax缺陷等级缺陷密度修复指数RI综合状况评价平均值Y最大值lzmax缺陷等级缺陷密度养护指数MI综合状况评价

展开阅读全文
