1、施工技术交底记录工程名称39号文件检测中心试验室工程施工单位安徽华建筑工程有限公司分项工程名称垫层部分交底内容：垫层部分技术交底书1.垫层土方清槽必需平整，桩顶必需保留不低于7公分。2 .垫层模板不能直线搭接，模板对准轴线尺寸，不能小四边加固防止位移。3 .桩芯钢筋下料前及碎浇筑前桩内水需抽干，用220伏插入式振动棒充分振捣好实。4 .钢筋下料长度参考图纸，合理搭配如有奢侈班组担当。5 .垫层碎厚度7公分如遇桩顶较低，需确保桩顶露出垫层表面2-3公分，垫层表面碎要平整打模板。6、停锤标准。符合设计要求，现场实测或检查沉桩记录。桩在现场预制时，检查原材料、钢筋骨架（见表）、混凝土强度；采纳预制桩
2、，检查桩的外观及尺寸。对长桩和总锤击数超过500击的桩。对其强度和邻期进行双限制。（检查施工记录和检验报告。混凝土预制桩工程质量检验标准项目序号检查项目允许偏差或允许值（mm）检查方法主控项目1桩体质量检验设计要求按基桩检测技术规范2桩位偏差第5.L3条尺量检查3承载力设计要求按基桩检测技术规范般1砂、石、水泥、钢材等材料（现场预制时）设计要求检查产品合格证及试验报告施工技术交底记录工程名称39号文件检测中心试验室工程施工单位安徽R鬻工程有限公司分项工程名称垫层部分交底内容：垫层部分技术交底书项H2混凝土协作比及强度（现场预制时）设计要求检查协作比单、计量记录、试验报告3成品桩外形表面平整，颜
3、色匀称，掉角深度10m11,蜂窝面积不于总面积0.5%视察检查4成品桩裂缝（收缩裂缝或起吊、装运、堆放引起的裂缝）深度20mm宽度0.25mm横向裂缝不超过边长的一半用裂缝测定仪测量（此项地下水侵蚀地区，锤击数超过500击的长桩不适用）检查测定记录5成品桩尺寸：横载面边长（mm）桩顶对角线差m）桩尖中心线（mm）桩身弯曲矢高桩顶平整度（mm）mmmmmmmmmm+510101/WOOL1.010l1000L秒表测定尺量检查尺量检查（L为两节桩长）7硫磺胶泥接桩：胶泥浇注时间浇注后停留时间Minmin7秒表测定秒表测定8桩顶标高mm50水准仪9停锤标准设计要求现场实测或检查沉桩记录5成品爱护5.
4、1 桩应达到设计强度的70%方可起吊，达到100%才能运输。5.2 桩在起吊和搬运时，必需做到吊点符合设计要求，应平稳并不得损坏。5.3 桩的堆放应符合下列要求：5.3.1 场地应平整、坚应，不得产生不匀称下沉。5.3.2 垫木与吊点的位置应相同，并应保持在同一平面内。5.3.3 同桩号的桩应堆放在一起，而桩尖应向一端。5.3.4 多层垫木应上下对齐，最下层的垫木应适当加宽。堆放层数一般不宜超过4层。5.4 妥当爱护好桩基的轴线和标高限制桩，不得由于碰撞和振动而位移。施工技术交底记录工程名称39号文件检测中心试验室工程施工单位安徽华建筑工程有限公司分项工程名称垫层部分交底内容：垫层部分技术交底

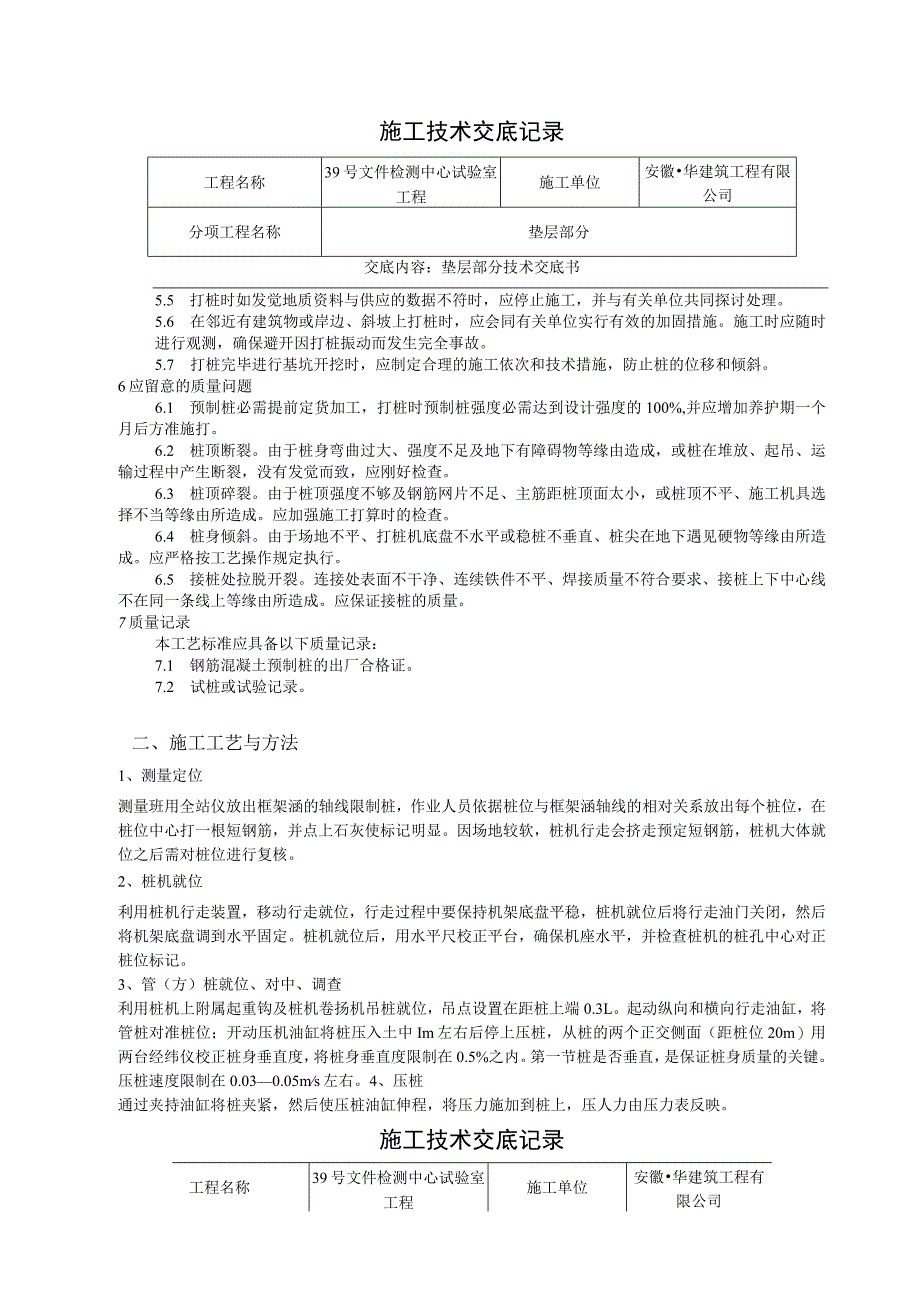

5、书5.5 打桩时如发觉地质资料与供应的数据不符时，应停止施工，并与有关单位共同探讨处理。5.6 在邻近有建筑物或岸边、斜坡上打桩时，应会同有关单位实行有效的加固措施。施工时应随时进行观测，确保避开因打桩振动而发生完全事故。5.7 打桩完毕进行基坑开挖时，应制定合理的施工依次和技术措施，防止桩的位移和倾斜。6应留意的质量问题6.1 预制桩必需提前定货加工，打桩时预制桩强度必需达到设计强度的100%,并应增加养护期一个月后方准施打。6.2 桩顶断裂。由于桩身弯曲过大、强度不足及地下有障碍物等缘由造成，或桩在堆放、起吊、运输过程中产生断裂，没有发觉而致，应刚好检查。6.3 桩顶碎裂。由于桩顶强度不够
6、及钢筋网片不足、主筋距桩顶面太小，或桩顶不平、施工机具选择不当等缘由所造成。应加强施工打算时的检查。6.4 桩身倾斜。由于场地不平、打桩机底盘不水平或稳桩不垂直、桩尖在地下遇见硬物等缘由所造成。应严格按工艺操作规定执行。6.5 接桩处拉脱开裂。连接处表面不干净、连续铁件不平、焊接质量不符合要求、接桩上下中心线不在同一条线上等缘由所造成。应保证接桩的质量。7质量记录本工艺标准应具备以下质量记录：7.1 钢筋混凝土预制桩的出厂合格证。7.2 试桩或试验记录。二、施工工艺与方法1、测量定位测量班用全站仪放出框架涵的轴线限制桩，作业人员依据桩位与框架涵轴线的相对关系放出每个桩位，在桩位中心打一根短钢筋
7、，并点上石灰使标记明显。因场地较软，桩机行走会挤走预定短钢筋，桩机大体就位之后需对桩位进行复核。2、桩机就位利用桩机行走装置，移动行走就位，行走过程中要保持机架底盘平稳，桩机就位后将行走油门关闭，然后将机架底盘调到水平固定。桩机就位后，用水平尺校正平台，确保机座水平，并检查桩机的桩孔中心对正桩位标记。3、管（方）桩就位、对中、调查利用桩机上附属起重钩及桩机卷扬机吊桩就位，吊点设置在距桩上端0.3L。起动纵向和横向行走油缸，将管桩对准桩位；开动压机油缸将桩压入土中Im左右后停上压桩，从桩的两个正交侧面（距桩位20m）用两台经纬仪校正桩身垂直度，将桩身垂直度限制在0.5%之内。第一节桩是否垂直，是
8、保证桩身质量的关键。压桩速度限制在0.030.05ms左右。4、压桩通过夹持油缸将桩夹紧，然后使压桩油缸伸程，将压力施加到桩上，压人力由压力表反映。施工技术交底记录工程名称39号文件检测中心试验室工程施工单位安徽华建筑工程有限公司分项工程名称垫层部分交底内容：垫层部分技术交底书在压桩过程中要仔细记录桩入土深度和压力表读数的关系，以推断桩的质量及承载力。当压力表读数突然上升或下降时，要停机比照地质资料进行分析，看是否遇到障碍物或产生断桩状况等。施压过程中，留意视察桩身状况，确保轴心受力，若有偏心，刚好较正，压桩连续间歇时间不得超过1个小时。5、接桩当下一节桩压到露出地面08-1.0m时，应接上一
9、节桩。桩节间采纳焊接连接。焊接前先将预埋铁件表面清理干净，上下桩节间的缝隙用铁垫片垫密焊牢，焊接要求对称施焊，以削减焊缝变形引起节点弯曲。焊缝应连续、饱满。接桩处的焊缝在自然条件下冷却0-5min,对外露铁件涂刷水柏油防腐漆后，方可打入土中。上下桩的轴线偏差不大于3%。，节点弯曲矢量不得大于1%。桩长。6、送桩桩顶低于地面标高尚未达到设计标高时，采纳专用桩简送桩。送桩方法：将送桩简底端对准送桩桩顶（锥形导向头套桩管内空），然后施压以便达到设计标高位置，桩顶标高采纳水准仪测量限制。9、压桩结束：对于摩擦桩以达到持力层（管桩的设计标高）作为管桩终压的标准。当达到极限压力后而没有达到设计标高，应马上
10、通知项目部，经项目部确认后方可终止压桩。三、施工中的质量限制1、桩帽与桩之间、送桩器和桩之间要适当加弹性衬垫，且桩帽或压桩器与桩四周的间隙应为5-IOmirio2、桩机在定位后应将桩机垂直调校在0.5%范围内方可压桩，在压桩过程中要随时测桩身垂直度，若发觉偏差较大时应马上停机，调校后再行施压。压桩后的垂直度不应大于1%。3、桩上下节必需接直焊牢，就位时下节桩须设导向箍以保证上下节接直，如桩节之间间隙较大，应用铁片填实焊牢，结合面之间间隙不得大于2mm。4、一根桩原则上应一次压入，中途不得人为停止压桩。压桩应做到随送随压。5、压桩过程中应防止桩偏移，遇下列状况停止压机，报项目部并经分析探讨并实行
11、有效措施后，方可接着施工。1）贯入度发生急剧改变；2）桩身突然倾斜、移位；3）桩头破裂或桩身开裂；4）旁边地面有严峻隆起现象。八、常见的质量问题分析与处理：1、桩倾斜：插桩初压就有较大幅度的桩端走位利倾斜。遇到此种状况，很可能在地面下不远处有障碍物。处理的措施主要是在压桩施工前将地面下块石等障碍物彻底清理干净。施工技术交底记录工程名称39号文件检测中心试施工单位安徽华建筑工程验室工程有限公司分项工程名称垫层部分交底内容：垫层部分技术交底书2、桩尖达不到设计深度：静压管桩施工时，若发生个别桩长达不到设计深度，其缘由可能是：a、桩尖遇到了局部的较厚夹层或其他硬层。b、中断沉桩的时间过长，由于设备故
12、障或其他特别缘由，致使沉桩突然中断，延时时间过长，沉桩阻力增加，使桩无法沉到设计深度。c、接桩时，桩尖停留在硬土层内，若时间拖长，很可能不能接着沉桩。发生管桩沉不下去时，应冷静分析缘由，找出对策才能接着施工，切不要盲目加大压桩力强行沉桩。3、不能压至设计标高的处理实际施工过程中，有时会遇到个别桩因地质等缘由，不能压至设计标高的状况，假如有这种状况出现，应首先查找压桩设备的缘由，在确认设备正常后，将状况汇报项目部，依据项目部提出的相应措施执行。四、各项沉桩施工保证措施1、运至现场的预制管桩，厂方必需供应其完整的有关资料及产品质量保证书，并经现场验收合格后方能运用，成品桩质量验收标准为：外观无蜂窝
13、、露筋、裂缝、色感匀称、桩顶处无孔隙。管壁厚度5mm桩尖中心线2mm顶面平整度IOmm桩体弯曲Vl/lOOOLmmL为桩长2、压桩深度限制按设计高程、压桩力和稳压下沉量相结合的原则，并依据地质条件和设计要求综合确定。3、压桩过程中，桩架应坚实、稳固，桩帽和桩身应保持在同一垂直的轴线上，保证不出现斜压的现象。4、管桩接头焊接采纳J422焊条。施焊时，先用点焊固定，然后分三次焊满焊缝，其次次焊时要将前一次焊缝表面的焊渣夹渣等清理干净，焊缝要饱满无夹渣、气孔。5、桩端钢帽要刷干净，去掉泥土等杂物，施焊时先固定四点，然后对称焊接，削减焊接变形。6、接桩时，动作要快速，速度要快，保证连续沉桩，间歇时间不
14、宜太长。7、沉桩时，如沉桩发生突然改变时，应留意保持桩处于轴心受压状态，如有偏移应刚好调正，以免发生桩顶破裂及断桩质量事故。若发生移位，桩顶或桩身出现严峻裂缝、破裂等状况时，应暂停压桩，与项目部协商后才能施工，并分析缘由，实行相应措施。在施工中如出现桩的挤偏、隆起、挤断现象，应实行跳桩依次施工、并调整压桩速度。施工技术交底记录工程名称39号文件检测中心试安徽一华建筑工程施工单位验室工程有限公司分项工程名称垫层部分交底内容：垫层部分技术交底书五、平安生产留意事项1、施工过程中严格执行建筑机械运用平安技术规程(JGJ033-2001)有关规定。桩机安装完毕，应对整机进行试运转。设备安装验收后才能运用，并悬挂平安标记。2、工人上岗前必需进行平安教化，并要求持证上岗。进入现场必需戴平安帽，并系紧带子。进入现场的作业人员必需遵守“十不准”规定。严禁酒后操作。3、上班前必需在桩机各部件及钢丝绳、转动部分加润滑油，各制动部分要灵敏。检查并确认各传动机、齿轮箱、防护罩良，各部件连接坚固。确认起重机起升、变帽机构正常，吊具、钢丝绳、制动器良好。并试机正常后方能施工。4、桩机行动时，指挥员应留意地面及空中的状况，要保证桩架的稳定、平衡、垂直移动，保证平安。5、压机作业时，应有统一指挥，压桩人员和吊桩人员应亲密联系，相互协作
