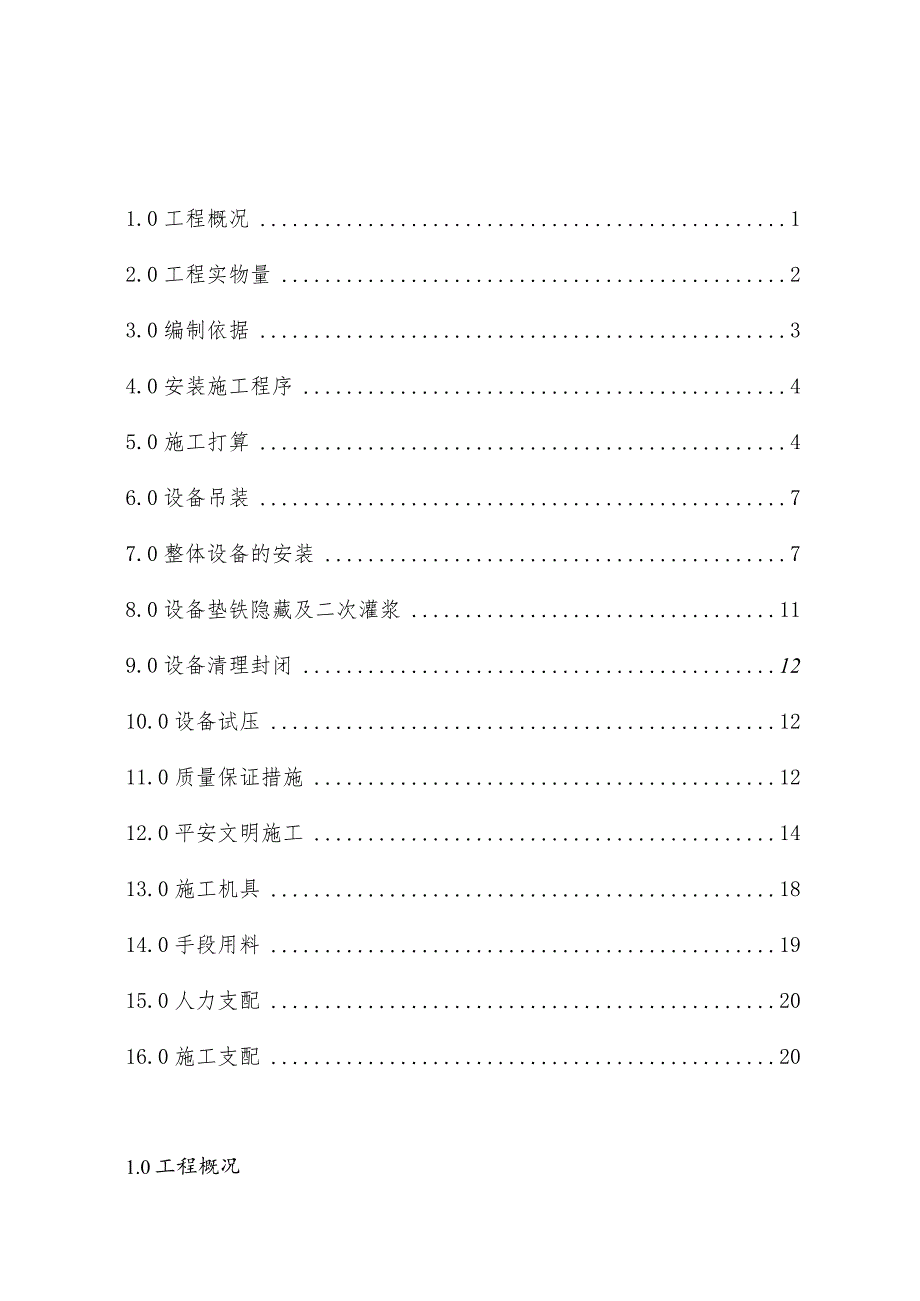

1、1.0工程概况12.0工程实物量23.0编制依据34.0安装施工程序45.0施工打算46.0设备吊装77.0整体设备的安装78.0设备垫铁隐藏及二次灌浆119.0设备清理封闭1210.0设备试压1211.0质量保证措施1212.0平安文明施工1413.0施工机具1814.0手段用料1915.0人力支配2016.0施工支配201.0工程概况本方案适用南京百润化工有限公司年产50000吨乙酸丁酯工程静设备安装的施工。工程于2009年11月开工，支配到2010年6月中交。依据目前到图统计本装置全部静设备约57台，其中最高的设备共沸塔为45m。类别塔类设备反应器换热器其他容器数量（台）311934现场

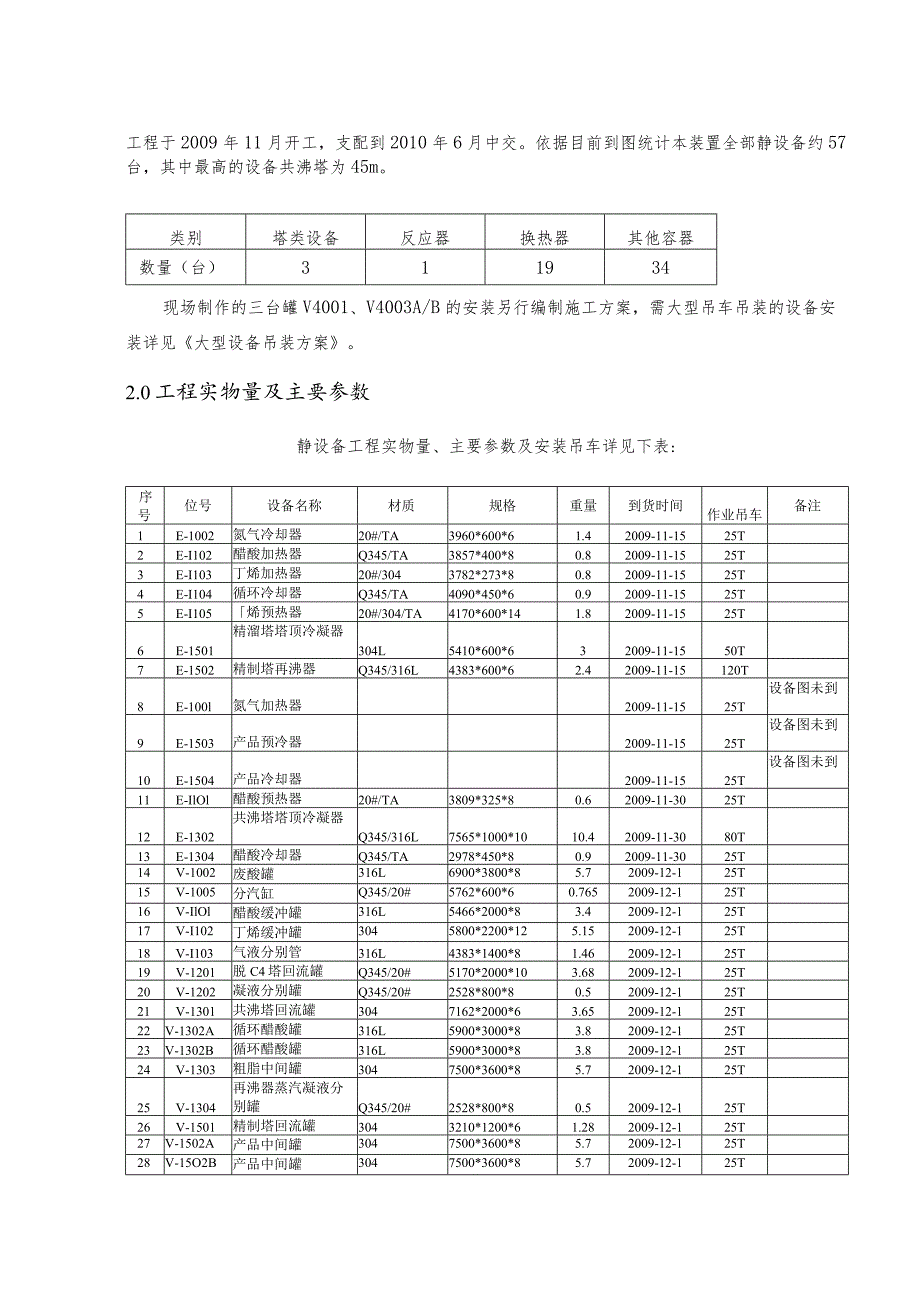

2、制作的三台罐V4001、V4003A/B的安装另行编制施工方案，需大型吊车吊装的设备安装详见大型设备吊装方案。2.0工程实物量及主要参数静设备工程实物量、主要参数及安装吊车详见下表:序号位号设备名称材质规格重量到货时间作业吊车备注1E-1002氮气冷却器20#/TA3960*600*61.42009-11-1525T2E-I102醋酸加热器Q345/TA3857*400*80.82009-11-1525T3E-I103丁烯加热器20#/3043782*273*80.82009-11-1525T4E-I104循环冷却器Q345/TA4090*450*60.92009-11-1525T5E-I10
3、5烯预热器20#/304/TA4170*600*141.82009-11-1525T6E-1501精溜塔塔顶冷凝器304L5410*600*632009-11-1550T7E-1502精制塔再沸器Q345/316L4383*600*62.42009-11-15120T8E-100l氮气加热器2009-11-1525T设备图未到9E-1503产品预冷器2009-11-1525T设备图未到10E-1504产品冷却器2009-11-1525T设备图未到11E-IlOl醋酸预热器20#/TA3809*325*80.62009-11-3025T12E-1302共沸塔塔顶冷凝器Q345/316L7565*
4、1000*1010.42009-11-3080T13E-1304醋酸冷却器Q345/TA2978*450*80.92009-11-3025T14V-1002废酸罐316L6900*3800*85.72009-12-125T15V-1005分汽缸Q345/20#5762*600*60.7652009-12-125T16V-IlOl醋酸缓冲罐316L5466*2000*83.42009-12-125T17V-I102丁烯缓冲罐3045800*2200*125.152009-12-125T18V-I103气液分别管316L4383*1400*81.462009-12-125T19V-1201脱C4塔
5、回流罐Q345/20#5170*2000*103.682009-12-125T20V-1202凝液分别罐Q345/20#2528*800*80.52009-12-125T21V-1301共沸塔回流罐3047162*2000*63.652009-12-125T22V-1302A循环醋酸罐316L5900*3000*83.82009-12-125T23V-1302B循环醋酸罐316L5900*3000*83.82009-12-125T24V-1303粗脂中间罐3047500*3600*85.72009-12-125T25V-1304再沸器蒸汽凝液分别罐Q345/20#2528*800*80.520
6、09-12-125T26V-1501精制塔回流罐3043210*1200*61.282009-12-125T27V-1502A产品中间罐3047500*3600*85.72009-12-125T28V-15O2B产品中间罐3047500*3600*85.72009-12-125T29V-1503凝液分别罐Q345/20#2528*700*80.52009-12-125T30V-1601醋酸再生罐TA4103*1500*81.152009-12-125T31V-1602借酸再生分别罐316L3532*1200*812009-12-125T32V-1603水洗罐3045900*1800*122.7
7、2009-12-150T33V-1701系统排污罐316L4462*1600*61.82009-12-125T34V-3105切水罐Q345/20#2683*800*80.452009-12-125T35V-4002醋纤储罐316L7590*2400*127.52009-12-125T36V-5101空气缓冲罐Q345/20#6103*2200*123.52009-12-125T37V-5102仪表空气贮罐Q345/20#6103*2200*123.52009-12-125T38V-5201冷水贮罐Q345/20#6400*3800*85.252009-12-125T39V-5202热水贮罐Q
8、345/20#6575*1800*82.82009-12-125T40V-5301纯水贮罐3045315*3600*84.72009-12-125T41V-5401氮气贮罐Q345/2086103*2200*123.52009-12-125T42V-5501热水箱Q345/20#3232*3212*62.82009-12-125T43X-HOlA醋酸预处理器Q345/316L4804*1200*213.682009-12-125T44X-IlOlB醋酸预处理器Q345/316L4804*1200*213.682009-12-125T45E-1202脱C4塔塔顶冷凝器Q345/3047475*1
9、000*8112009-12-580T46E-1301反应产物冷凝器Q345/TA5407*400*812009-12-525T47E-1602醋酸再生冷凝器Q345/316L7164*600*84.12009-12-550T48E-1601醋酸再生加热盘管Q345/TA3450*400*80.42009-12-3025T49V-4001醋酸储罐316L9050*6550*611.62009-12-3025T50V-4003成品储罐Q235/20#9500*8920*8212009-12-3025T51V-4003B成品储罐Q235/20#9500*8920*8212009-12-3025T5
10、2T-1501产品精致塔Q345/30435970*1600*10142010-1-15120T53E-1201脱C4塔再沸器20#/C-2764955*800*832010-1-20120T54E-1303共沸精馀塔再沸器Q345/C-2765130*1400*126.22010-1-20200T55T-1301共沸塔Q345/TA45700*2200*12222010-2-10200T56R-IlOl醋化反应器304/C-27625380*2000*2739.52010-3-15200T57T-1201脱C4塔316L/C-27630400*100*15122010-3-20120T3.1
11、 编制依据3.2 装置设备图纸3.3 石油化工建设工程项目施工过程技术文件规定SH3543-20073.4 石油化工换热设备施工及验收规范SH3532-20053.5 石油化工设备安装工程质量检验评定标准SHJ3514-20013.6 石油化工施工平安技术规程SH3505-19993.7 石油化工建设工程施工过程技术文件规定SH3543-20073.8 石油化工工程建设交工技术文件规定SH3503-20073.8百润化工装置施工组织设计4.0安装施工程序前期施工打算基础中间交垫铁安装设备就位备注：设备劳动爱护在设备就位前安装完毕，整体吊装。如有不具备就位前安装劳动爱护条件的设备，则在设备就位后
12、安装劳动爱护。5.0施工打算5.1 全部施工人员应熟识设备安装技术资料，包括设备制造装配图及零部件图、设备安装说明文件、专用工具运用说明书、工艺安装图、设备装箱单及合格证，施工方案、平安技术交底等有关技术文件资料。5.2 对设备安装所需手段用料、协助材料、工机具、车辆等进行预先打算。5.3 施工前要组织有关管理人员（技术、质量、平安）对全部施工作业人员进行平安技术交底，使作业人员对工程的状况、施工的程序和要求有全面深化的了解，同时也了解本装置设备安装的质量、平安方面的要求。5. 4基础中间交接及处理6. 4.1基础中间交接1 .进行基础中间交接时，基础施工方需供应基础测量报告，基础上应有标高和纵横中心线标记；2 .基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷；3 .预埋地脚螺栓的螺纹应无损坏、锈蚀，并且涂上黄油缠上塑料布予以爱护；4 .卧式设备基础滑动端的预埋板应光滑平整，不得有挂渣、飞溅和油污；5 .混凝土基础的允许偏差见下表混凝土基础允许偏差序号项目名称允许偏差（mm）1基础纵、横中心线202基础顶平面的偏差0-203基础
