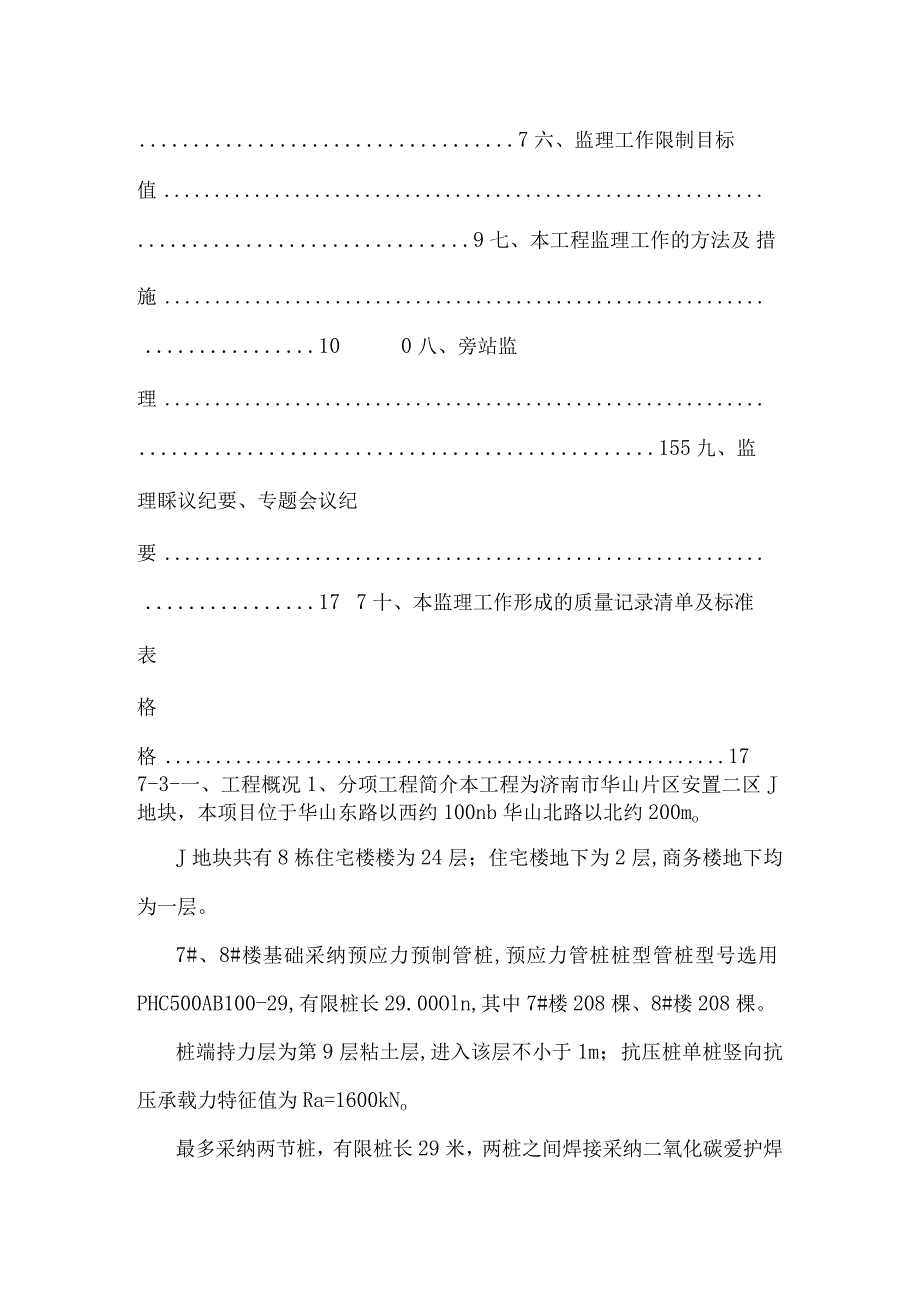

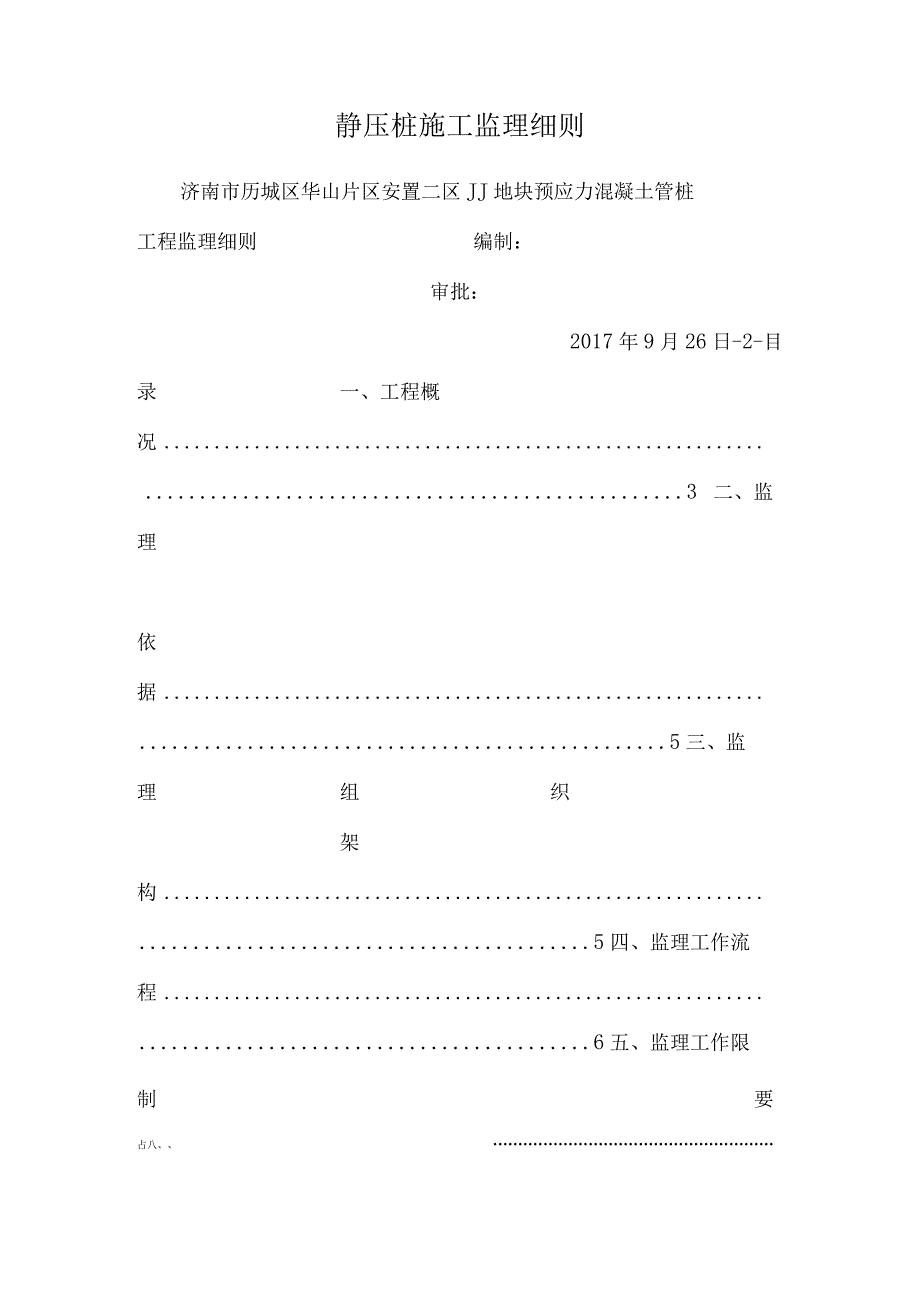

1、静压桩施工监理细则济南市历城区华山片区安置二区JJ地块预应力混凝土管桩工程监理细则编制：审批：2017年9月26日-2-目录一、工程概况3二、监理依据5三、监理组织架构5四、监理工作流程6五、监理工作限制要占八、7六、监理工作限制目标值9七、本工程监理工作的方法及措施100八、旁站监理155九、监理睬议纪要、专题会议纪要177十、本监理工作形成的质量记录清单及标准表格格177-3-一、工程概况1、分项工程简介本工程为济南市华山片区安置二区J地块，本项目位于华山东路以西约100nb华山北路以北约200moJ地块共有8栋住宅楼楼为24层；住宅楼地下为2层,商务楼地下均为一层。7#、8#楼基础采纳预

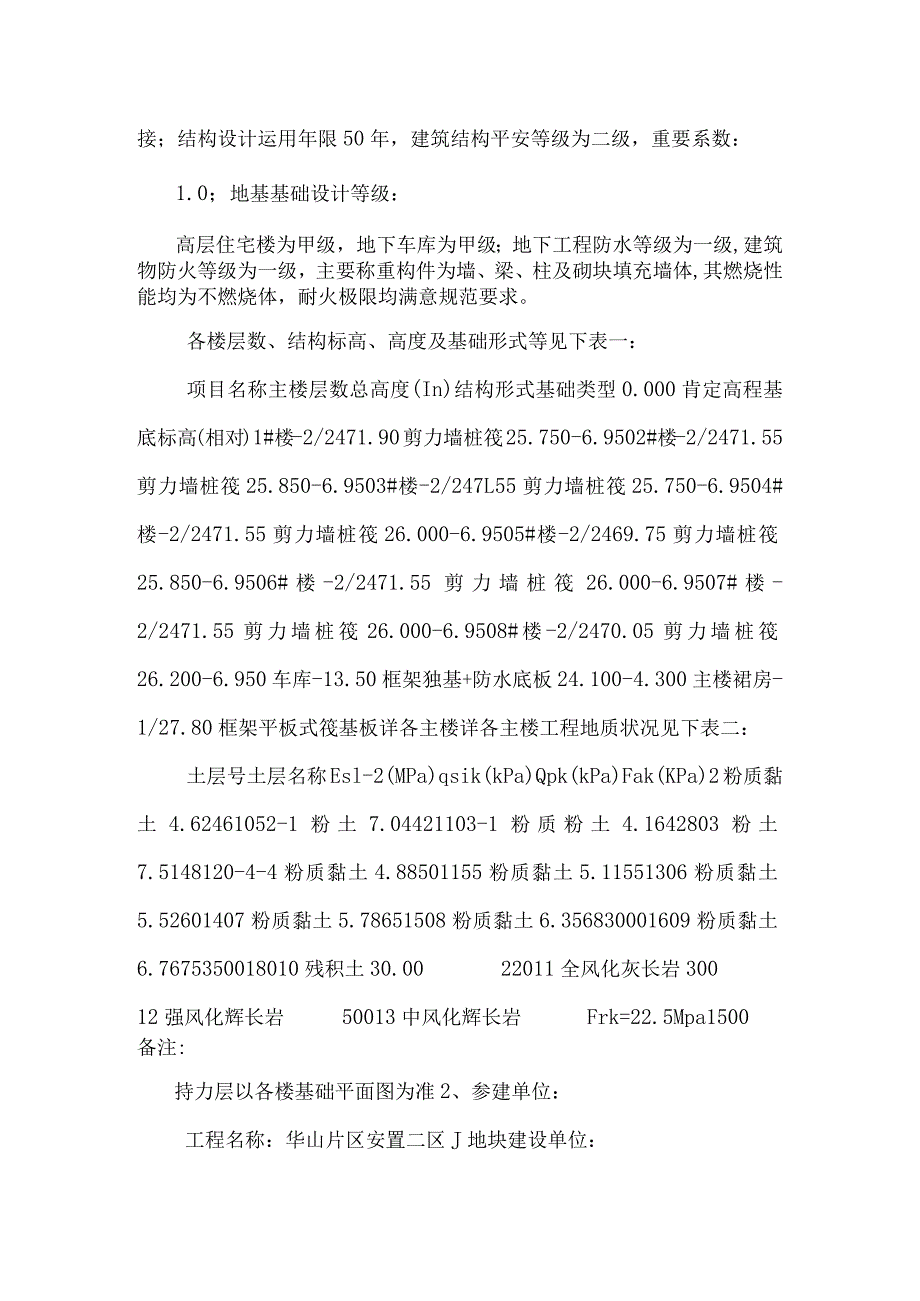

2、应力预制管桩,预应力管桩桩型管桩型号选用PHC500AB100-29,有限桩长29.00Oln,其中7#楼208棵、8#楼208棵。桩端持力层为第9层粘土层,进入该层不小于1m；抗压桩单桩竖向抗压承载力特征值为Ra=1600kNo最多采纳两节桩，有限桩长29米，两桩之间焊接采纳二氧化碳爱护焊接；结构设计运用年限50年，建筑结构平安等级为二级，重要系数：1.0；地基基础设计等级：高层住宅楼为甲级，地下车库为甲级；地下工程防水等级为一级,建筑物防火等级为一级，主要称重构件为墙、梁、柱及砌块填充墙体,其燃烧性能均为不燃烧体，耐火极限均满意规范要求。各楼层数、结构标高、高度及基础形式等见下表一：项目名
3、称主楼层数总高度(In)结构形式基础类型0.000肯定高程基底标高(相对)1#楼-2/2471.90剪力墙桩筏25.750-6.9502#楼-2/2471.55剪力墙桩筏25.850-6.9503#楼-2/247L55剪力墙桩筏25.750-6.9504#楼-2/2471.55剪力墙桩筏26.000-6.9505#楼-2/2469.75剪力墙桩筏25.850-6.9506#楼-2/2471.55剪力墙桩筏26.000-6.9507#楼-2/2471.55剪力墙桩筏26.000-6.9508#楼-2/2470.05剪力墙桩筏26.200-6.950车库-13.50框架独基+防水底板24.100-
4、4.300主楼裙房-1/27.80框架平板式筏基板详各主楼详各主楼工程地质状况见下表二：土层号土层名称Esl-2(MPa)qsik(kPa)Qpk(kPa)Fak(KPa)2粉质黏土4.62461052-1粉土7.04421103-1粉质粉土4.1642803粉土7.5148120-4-4粉质黏土4.88501155粉质黏土5.11551306粉质黏土5.52601407粉质黏土5.78651508粉质黏土6.356830001609粉质黏土6.7675350018010残积土30.0022011全风化灰长岩30012强风化辉长岩50013中风化辉长岩Frk=22.5Mpa1500备注:持力层
5、以各楼基础平面图为准2、参建单位：工程名称：华山片区安置二区J地块建设单位：济南市历城区人民政府华山街道办事处施工单位：中国建筑第八工程局有限公司桩基分包单位：黄河基础建设有限公司勘察单位：山东惠裕土木工程有限公司设计单位：汉嘉设计集团股份有限公司监理单位：山东泰山工程项目管理有限公司3、预应力静压管桩工程特点(1)项目对基础的承载力以及沉降要求高，因此桩基础的施工质量好坏对整个工程的质量影响较大，粘土层中局部有砂夹层，施工时实行有效措施该层。(2) PHC桩选用高强度、抗弯性能好。低松驰的阴螺纹钢筋作为预应力主筋，使桩身具有较高的预压应力，其抗弯、抗裂性能良好，PHC桩有卓绝的贯入性能，能穿
6、透密实的砂层，能适应困难的环境与地理条件。(3)单桩承载力高，造价比预制混凝土方桩和钻孔灌注桩低，且仅为钢桩的1323,并节约钢材。(4)质量稳定牢靠。由于采纳工厂预制的生产方式，能利用先进的工艺和设备，质量简单限制，产品质量简单保证，且成桩质量监测便利。(5)施工速度快，工期短。PHC桩在工厂商品化生产，能按施工要求刚好供桩，施工前期打算时间短。-5-(6)应用范围广，桩身耐防腐性能好，规格长度简单调整，使设计选用范围广，简单布桩，对桩端持力层起伏改变大的地质条件适应性强。(7)施工现场文明。施工现场无砂石、水泥，无泥浆污染，对施工现场狭窄的工程特殊有利。二、监理依据1、已批准的建设工程监理
7、规划；2、与专业工程相关的标准、设计文件和技术资料；3、本工程的预应力混凝土管桩专项施工方案；4、设计图纸、设计变更、设计交底、图纸会审纪要用、试成桩记录。5、本工程项目的岩土工程勘察报告。6、业主与承建商签订的施工合同及批准的施工组织设计。7、业主与本监理公司签订的托付监理合同。8、建筑桩基技术规范9、建筑地基基础工程施工质量验收规范10、工程测量规范11、建筑工程基桩检测技术规范三、监理组织架构总监理工程师：季艳梅项目副经理：张冬梅J地块综合组：平安监理资料员：J地块土建监理组专业工程师：监理员:J地块安装监理组专业工程师：监理员：-6-四、监理工作流程施工方案报审沉桩大应变试验小应变试验
8、桩位偏差报验桩位偏差测量桩基工程质量评估桩基分项工程质量备案巡察、旁站、验收1.验桩位、垂直度、检查沉桩速率、环境境2.接桩焊接隐藏验收3.检查桩底、桩顶标高、桩孔覆盖巡察复测巡察-7-五、监理工作限制要点1、(1)预制桩进场检验：保证资料，外观检查表(管桩长度、壁厚、内外平整)；项目产品等级优等品一等品合格品粘皮和麻面不允许局部粘皮和麻面累计面积不大于桩总外表面积的0.2%；每处粘皮和麻面的深度不大于5MM,且应修补。局部粘皮和麻面累计面积不大于桩总外表面积的0.5%；每处粘皮和麻面的深度不大于10MM,且应修补。桩身合缝漏浆不允许漏浆深度不大于5MM,每处漏浆长度不大于IooMM,累计长度
9、不大于管桩长度的5%,且应修补。漏浆深度不大于10MM,每处漏浆长度不大于300MM,累计长度不大于管桩长度的10%,或对称漏浆的搭接长度不大于100MM,且应修补。局部磕损不允许磕损深度不大于5MM,每处面积不大于20CM2，且应修补。磕损深度不大于IOMM,每处面积不大于50CM2,且应修补。内外表面露筋不允许表面裂缝不得出现环向和纵向裂缝，但龟裂、水纹和内壁浮浆层中的收缩裂缝不在此限。桩端面平整度管桩端面混凝土及预应力钢筋锁头不得高出端板平面断筋、脱头不允许桩套箍凹陷不允许凹陷深度不大于5MM凹陷深度不大于IOMM内表面混凝土坍落不允许接头和漏浆不允许漏浆深度不大于5MM,漏浆深度不大于
10、IoMM,漏浆-8-桩套箍与桩身结合面漏浆长度不大于周长的1/8,且应修补。长度不大于周长的1/4,且应修补。空洞蜂窝不允许（2）预应力管桩尺寸允许误差标准项目允许偏差优等品一等品合格品L0.3%L0.5%L；-O.4%L+0.7%L；-O.5%L端部倾斜O.3%DO.4%DO.5%DD6002+4；-2+5；-4600+3；-2+5；-2+7；-4T+10；O+15；O正偏差不限；O爱护层厚度+5；O+7；-3+10；-5桩身弯曲度L/1500L/1200L/1000桩端板外侧平面度0.2外径0；-1内径0；-2厚度正偏差不限;O2、压桩依次：压桩宜从中间向四周，中间向两端，先长后短，先高后
11、低的原则确定压桩依次；3、桩机就位：桩架龙口必需垂直，保证桩机桩架、桩身在同始终线上，桩架要坚实、稳定，并有足够刚度；-9-4、桩位：放线后仔细复核，限制吊装就位精确；5、桩垂直度：第一节管桩起吊就位插入地面时的垂直度用长条水准尺或两条经纬仪随时校正，垂直度偏差不得大于桩长的0.5%,必要时拔出重插，每次接桩应用长条水准尺测垂直度，偏差限制在0.5%内。在静压过程中，桩机桩架、桩身中心线应重合，当桩身超过0.8%时，应找出缘由并设法校正，当桩尖进入硬土层后，严禁用移动桩架等强行回扳的方法纠偏；6、沉桩前，施工单位应供应沉桩先后依次和每日班沉桩数量；7、管桩接头焊接：管桩入土部分桩头高出地面0.
12、51.OnI时接桩，接桩时上节桩应对直，轴向错位不得大于2mm。采纳焊接接桩时，上下接桩之间的空隙用铁片填实焊牢，结合面的间隙不得大于2mmo焊接坡口表面用铁刷子刷干净，露出金属光泽。焊接时宜先在坡口圆周上对称点焊46点，待上下桩节固定后拆除导向箍再分层施焊。施焊宜有2名焊工对称进行，焊缝应连续饱满，焊接宜采纳二氧化碳气体爱护焊，也可采纳手工电弧焊。当采纳二氧化碳气体爱护焊，焊接层数不小于二层。采纳手工电弧焊时，焊接层数不小于两层，内层焊渣必需清理干净以方能施焊外一层，焊好后的桩必需自然冷却不少于8min方可施工，严禁用水冷却后马上施压；8、送桩：当桩顶打至地面须要送桩时，应测出桩垂直度并检查
13、桩顶质量，合格后马上送桩，用送桩器将桩送至设计桩顶位置。送桩时，送桩器应保证与压入的桩垂直一样，送桩器下端与桩顶断面应平整接触，以免桩顶面受力不匀称而发生偏位或桩顶破裂；9、截桩头:桩头截除应采纳锯桩器截割，严禁用大锤横向敲击或强行扳拉截桩，截桩后桩顶标高偏差不得大于IOrnnu六、监理工作限制目标值1、质量限制目标该工程验收评定等级达到合格标准，保证项目必需符合相应质量检验评定标准的规定。桩身垂直度偏差不得大于0.5%；上下桩节中心线偏差5mm,节点弯曲矢高不得大于0.1%桩长，且不大于20mmo允许偏差项目抽检的点数中，有90%及其以上的实测值应在相应质量检验评定标-10-准的允许偏差范围
14、内。2、进度限制目标桩基工期基本限制目标2017年月日。3、投资限制目标以不超过业主与承建商签订的工程施工承包合同包干价为基本限制目标，严格限制设计变更、现场签证和预算外费用支出，依据议定的经济技术签证程序及政府有关造价文件的规定办理各种签证。尽量利用先进的技术和工艺来节约成本，把成本限制在合同价格范围之内。4、平安文明限制目标坚决执行中海地产的平安文明施工管理制度，规范施工现场的平安作业环境树立良好的工程形象，达到济南市文明施工工地标准；七、本工程监理工作的方法及措施监理工作通过旁站、巡察、见证取样、平行检测等监理方法，对工程施工做全面监控，除常规方法外还可以采纳监理工作联系单、监理工程师通
15、知单、支付限制手段等方法实施监理。监理工作措施如下：（一）、质量限制1、事前限制（1）仔细学习和审查工程地质勘察报告，驾驭工程地质状况；（2）施工前督促业主和施工单位，选择有代表性的地层，先行试桩，以检验管桩施工机械和工艺的可行性及设计单桩承载力值的合理性（采纳静载试验3根桩），并为管桩正式施工供应施工技术参数；（3）依据管桩型号正确选择压装机，审查桩机备案状况，检查桩机的显著位置标注单位名称、机械本案编号。（4）进入施工现场时机长及电焊操作人员必需备齐基础施工机械备案卡及上岗证，供项目监理机构、平安监管机构、质量监督机构检查。未经备案的桩机不得进入施工现场施工；（5）仔细学习和审查桩基设计施工图纸，及进行图纸会审，组织或帮助建设单位组织技术交底（技术交底主要内容：地质状况，设计要求，操作流程，平安措施和监理工作程序及相关要求等）。11-（6）审查施工单位的桩基施工专项施工方案、技术保障措施、施工机械配置的合理性及完好率、施工人员到位状况、施工前期状况、材料供应状况并提出整改看法。（7）审查预制桩生产
