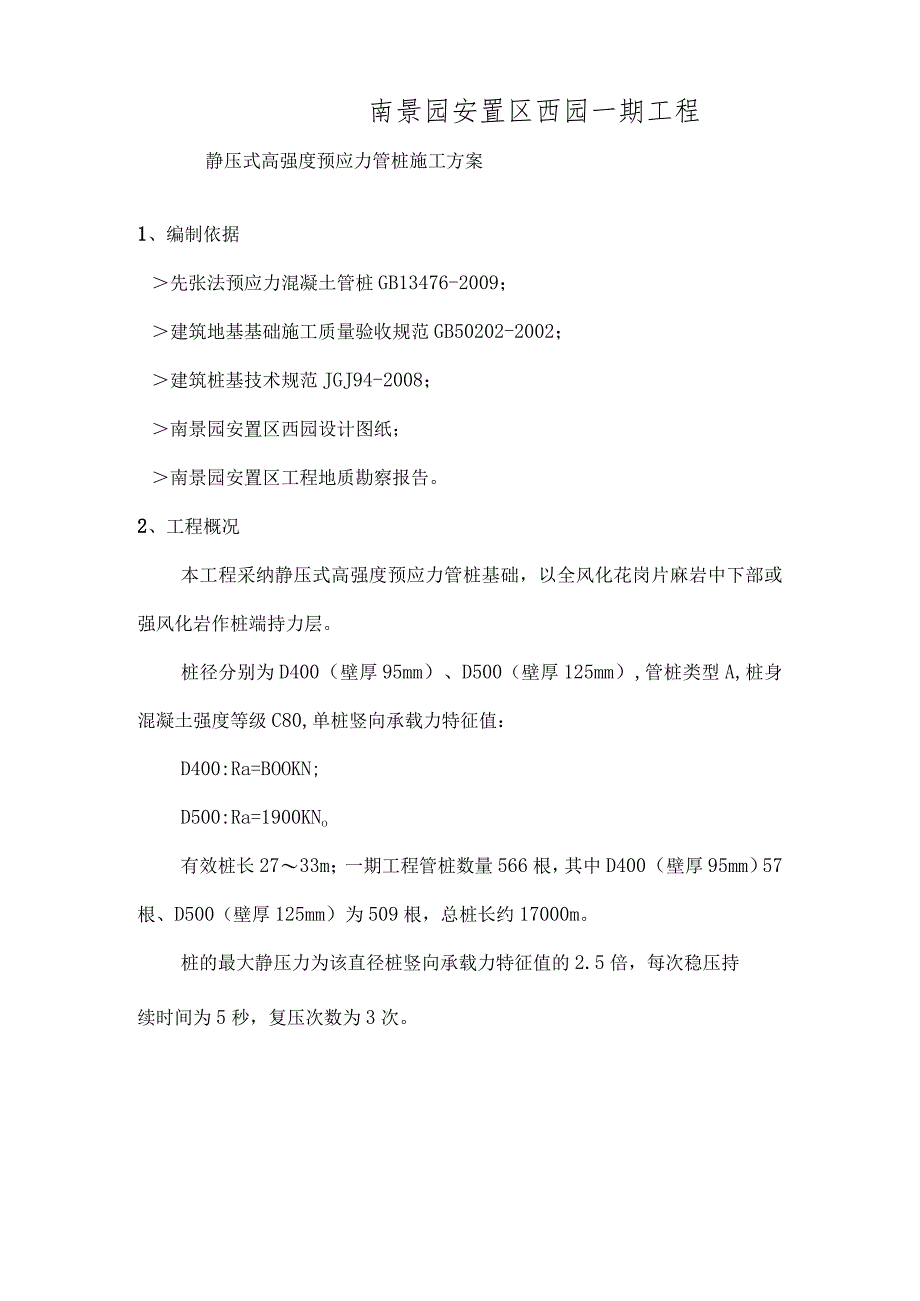

1、南景园安置区西园一期工程静压式高强度预应力管桩施工方案1、编制依据先张法预应力混凝土管桩GB13476-2009；建筑地基基础施工质量验收规范GB50202-2002；建筑桩基技术规范JGJ94-2008；南景园安置区西园设计图纸；南景园安置区工程地质勘察报告。2、工程概况本工程采纳静压式高强度预应力管桩基础，以全风化花岗片麻岩中下部或强风化岩作桩端持力层。桩径分别为D400（壁厚95mm）、D500（壁厚125mm）,管桩类型A,桩身混凝土强度等级C80,单桩竖向承载力特征值：D400:Ra=BOOKN;D500:Ra=1900KNo有效桩长2733m；一期工程管桩数量566根，其中D400

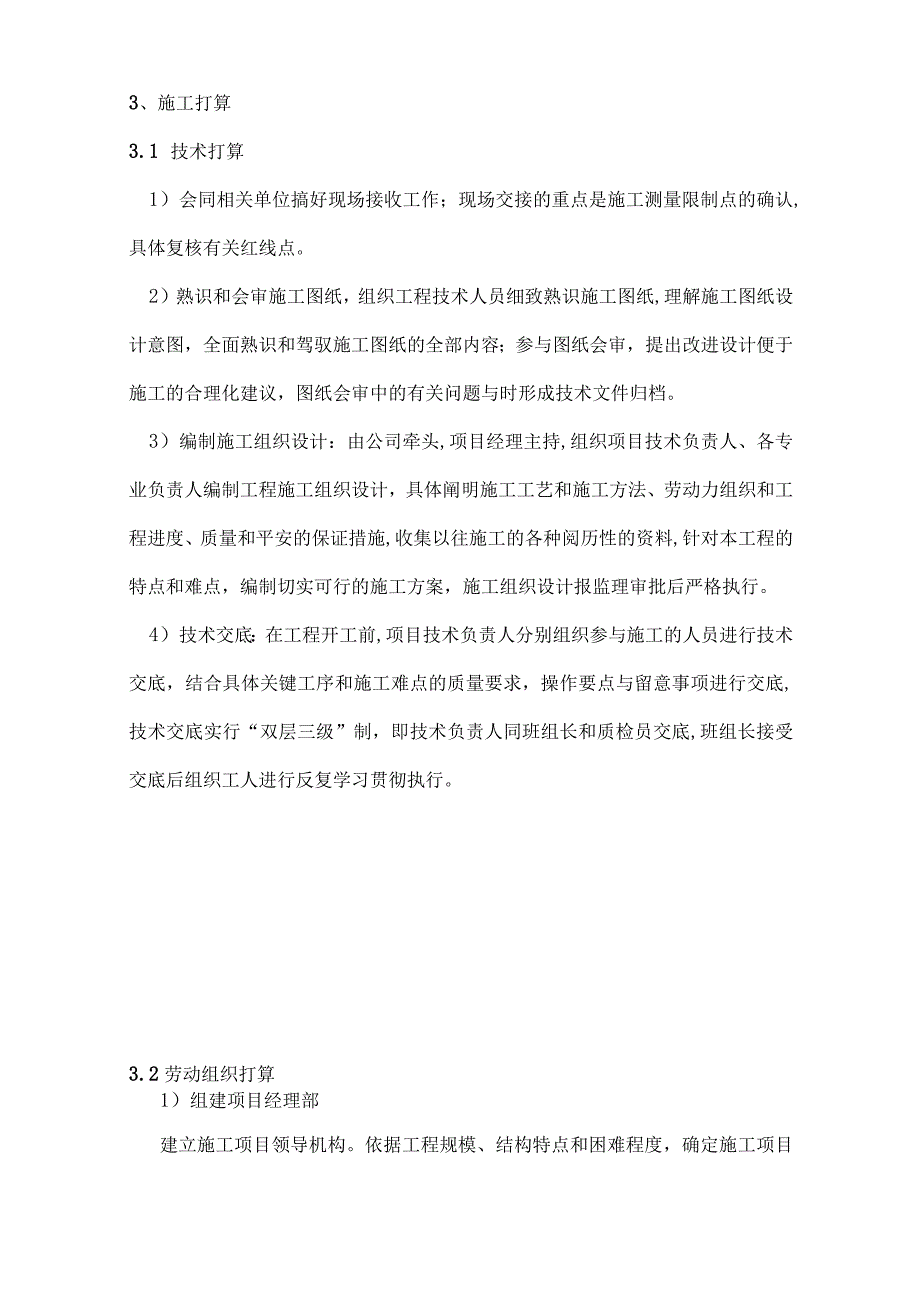

2、（壁厚95mm）57根、D500（壁厚125mm）为509根，总桩长约17000m。桩的最大静压力为该直径桩竖向承载力特征值的2.5倍，每次稳压持续时间为5秒，复压次数为3次。3、施工打算3.1 技术打算1）会同相关单位搞好现场接收工作；现场交接的重点是施工测量限制点的确认,具体复核有关红线点。2）熟识和会审施工图纸，组织工程技术人员细致熟识施工图纸,理解施工图纸设计意图，全面熟识和驾驭施工图纸的全部内容；参与图纸会审，提出改进设计便于施工的合理化建议，图纸会审中的有关问题与时形成技术文件归档。3）编制施工组织设计：由公司牵头,项目经理主持,组织项目技术负责人、各专业负责人编制工程施工组织设计
3、，具体阐明施工工艺和施工方法、劳动力组织和工程进度、质量和平安的保证措施,收集以往施工的各种阅历性的资料,针对本工程的特点和难点，编制切实可行的施工方案，施工组织设计报监理审批后严格执行。4）技术交底：在工程开工前,项目技术负责人分别组织参与施工的人员进行技术交底，结合具体关键工序和施工难点的质量要求，操作要点与留意事项进行交底,技术交底实行“双层三级”制，即技术负责人同班组长和质检员交底,班组长接受交底后组织工人进行反复学习贯彻执行。3.2劳动组织打算1）组建项目经理部建立施工项目领导机构。依据工程规模、结构特点和困难程度，确定施工项目领导机构的人选和名额；遵循合理分工与亲密协作、因事设职与

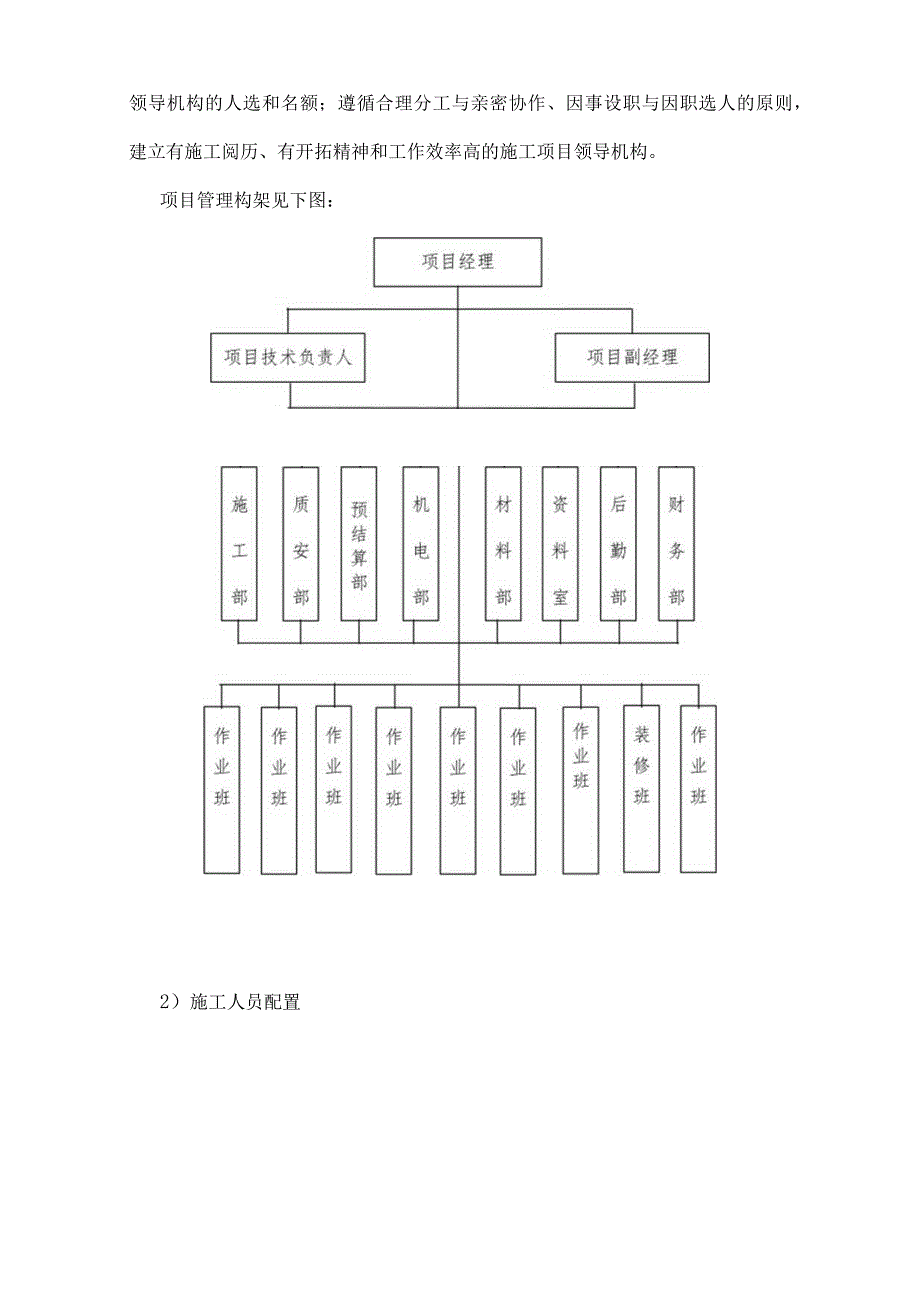

4、因职选人的原则，建立有施工阅历、有开拓精神和工作效率高的施工项目领导机构。项目管理构架见下图：2）施工人员配置依据桩基工程两班作业的特点，桩机每班配备足够的各工种操作人员。这些操作工人都经过特地技术培训，多年从事桩基施工，有丰富的施工阅历和技术技能，施工技术等级都在四级以上。进场工人应进行三级平安教化，办理各种必备证件，特殊工种持证上岗。施工人员配备如下表：岗位人数岗位人数起重工2电焊工4平安员1电工2主机手2倒桩工43.3机械机具设备支配用量表序号机械设备名称规格型号单位数量额定功率产地1静压桩机YZJ-600台1120KW2C02爱护焊机BX3-300-4台423.5KW3碘鸨灯IKW44
5、KW4镐灯3KW盏13KW5经纬仪J2台16水准仪DS3台13.4施工现场打算1）本施工方案中确定的施工组织机构各部门人员集中到位，明确施工打算目标，按项目部各人员的主要职能进行运行，完成对桩基作业人员的组织打算。2）办理好业主或当地有关部门要求办理的各种证件手续。3）完成对施工机械（具）的保养调试与清洁。保证在进场前机械（具）性能、状态良好。4）规划、组织好运输力气，对进场道路、路途进行考察、落实。5）组织施工机具进场：依据施工机具须要量支配，组织施工机械、设备和工具进场，按规定地点和方式存放，并应进行相应的保养和试运转等项工作。6）组织材料进场：依据本工程须要管桩的需求量支配，组织管桩进场
6、,按桩机行走路途进行摆放。由于本工程场地的特殊性，而且施工期间雨水天气较多，为保证施工工期与工程实际考虑，为保证桩机正常施工，所以管桩要运至桩机旁边，使桩机能够有桩可打，运桩方案：依据桩位的分布状况在场内修建临时运桩道路2条，宽5米，铺垫砖渣500mm厚碾压夯实,个别零星桩位由铲车拖桩至施工地点。7）做好季节性施工打算：依据施工组织设计要求，细致落实雨季施工技术组织措施，特殊是接桩时的焊接，要避开在雨中进行。设置排水沟，并支配专人定期疏通沟渠，修整养护，使现场排水通畅。4、工程实施支配和施工方案、工艺流程4.1工程实施支配预应力管桩共计约17000m,按压桩速度600m天台预料，支配施工工期为
7、30天，前3天打算工作与试桩，正式压桩为27天，具体开工日期按开工批准令执行。静压桩施工进度计划横道图工作日工作内首、51015202530桩基进场就位一试桩3、4号楼桩基地下室桩基8号楼桩基4.2施工依次D压桩的先后，原则上先压3、4座楼管桩，而后是地下室管桩，最终压8座楼管桩，具体视土质的实际状况敏捷支配。2）压承台内的桩，原则上先压承台中间的桩后外围桩。3）先压长桩后压短桩。4）不同长度的桩分类堆放。地下室桩基施工顺序示意图4.3施工工艺流程清表整平，压实后形成工作面一桩机就位一静压第一节桩一起吊其次节桩一电焊接桩一检查焊接质量和垂直度一静压其次节桩一送桩至满意静压力要求一稳压与终压一移
8、机。4.4施工技术方案桩位测量、复核放线定位：依据测量限制点,依据图纸给定的座标,用全站仪与钢尺将轴线定位，桩位定位采纳5mm电焊条绑红带锤入土层做标记,标高记录在册,并将限制轴线引至平安位置，以便复原轴线与检查运用。为防止挤土效应与移动桩机时的碾压破坏，针对单桩、独立承台以与群桩制定不同的放线方案。当桩数比较少时，采纳坐标随时复测；针对大面积群桩，在场地平整度较高的状况下，采纳网格进行限制，并在端头桩位延长线上埋设限制桩，以便复核。轴线复核：施工前,对已放线定位的各轴线与桩位置重新复核一次,检查各轴线之间尺寸与桩位置尺寸是否符合施工图纸设计要求，并请甲方监理验线复核签字认可。标高限制：用水准
9、仪测定,确保精度,对基准点加以爱护。桩机就位依据本工程地质勘察报告，施工场内地面懦弱。在桩机进场前，在场地现有标高面铺填500mm砖渣整平压实，确保承载力满意静压机械施工与移动过程中不至于出现沉陷。如铺填后仍不能满意桩机施工与移动要求，可采纳整块钢板铺垫作业。桩机进场后，检查各部件与仪表是否灵敏有效，确保设备运转平安、正常后，依据打桩依次，移动调整桩机对位、调平、调直。管桩运输、验收、堆放、吊运管桩运输管桩采纳汽车运输时，应在车上位于距桩端021L处设置固定支承点,装运时，应将管桩一根挤一根平行放置，一层叠一层错位放置，大直径桩、长桩放在下面，小直径桩，短桩放在上面，一堆桩应绑固成一整体，并在
10、四周塞紧，防止晃动。汽车运输一般运用长挂车，管桩悬臂长度不应超过1.5Mo管桩的进场验收管桩进场后，依据先张法预应力碎管桩的国家标准或广东省的地方标准对管桩的外观、桩径、长度、壁厚、桩身弯曲度、桩端头板的平整度、桩身强度以与桩身上的材料标识等按规范进行验收,填写验收记录，并审查产品合格证明文件，把好材料进场验收关。依据设计与施工规范要求等级将不符合要求的管桩清退出场。管桩的堆放先将堆场地基平整压实，铺垫厚度不小于50OnIm厚砖渣垫层，并在堆放前或管桩起底重新堆放前细致平整。采纳软垫（木垫）按二点法做相应支垫，且支撑点大致在同一水平面上，见下图。管桩在施工现场不宜堆得太高，尽量随卸随用或单层堆
11、放在桩机旁边，如布置集中堆场时，场地应平整压实，叠层堆放不超过4层。需二次倒运时，采纳吊机与平板车协作操作。如场地条件不具备时，采纳桩机拖拽的方式，采纳废轮胎或其它弹性材料衬垫，对桩的拖地端加以爱护，以免在硬化地面上滑动时磨损套箍与端头板。管桩吊运管桩装卸起吊采纳两头钩吊法（WlOnI）或两支点法（10m）,两支点法的两吊点位置距离桩端宜为0.21L,吊索与桩水平夹角不得小于45。管桩在吊运过程中应轻起轻放，严禁抛掷、碰撞、滚落。两支点法起吊示意图压桩用钢丝绳绑住桩身单点起吊，当心移入桩机，然后调平桩机，开动纵横向油缸移动桩机调整对中，同时利用相互垂直的两个方向的经纬仪检查垂直度（在距桩机约2
12、0m处，成90。设置经纬仪各一台），垂直度偏差限制在0.5%以内，条件不具备也可采纳两个线锤进行垂直度限制。通过桩机导架的旋转、滑动进行调整，确保管桩位置和垂直度符合要求后压桩。如超差必需与时调整，须保证桩身不裂，必要时拔出重插，不得采纳强拔的方法快速纠偏而将桩身拉裂拉断。第一节桩入土3050cm后检查和校整垂直度，垂直度限制在0.5%以内，开动压桩装置，严格记录压桩时间和各压力表读数，保持连续压桩并限制压桩速度在InIinm2minm0压桩依次按“从内侧向外侧、每根桩先长桩后短桩”的依次施工，在压后一排桩之前必需检查前一排桩的偏位状况。压桩结束后通过锤球法检查桩的打入深度，并记录每根桩的实测
13、深度。接桩与焊接静压桩至原地面0.51.0m时，停止静压进行接桩，接桩前下节桩的桩头加上定位板，然后将上节吊放在下节桩端板上，依靠定位板将上下桩接直，其错位偏差限制在2mm以内；上下桩之间如有空隙，用楔形铁片全部垫实焊接坚固；管桩焊接之前,上下端表面用铁刷清理干净，直至其坡口处刷出金属光泽；焊接时分层焊接，在坡口四周先对称电焊6点，焊接由两个焊工对称施焊，焊接层数不得少于2层，层间焊皮要清理干净，焊缝达到三级焊缝要求;焊接好的桩接头应自然冷却8min后再静压，严禁用水冷却或焊好即打，待自然冷却后，接头处全部涂上油漆，防止腐蚀。终压正常状况按设计压桩力L3L5倍送桩，为满意设计单位的要求，当达到
14、设计终压荷载（该直径桩竖向承载力特征值2.5倍），浮机后复压三次，（满载一卸载一再满载，反复3次）每次稳压时间为5秒。在同一地质类型地段，若出现静压力显著增加或送桩时静压力显著减小等异样状况，需暂停施工并与时报告监理，必要时增加静力触探等施工勘察补钻资料，分析和找出缘由后提出处理措施。施工结束后，若有高出地面的桩头，留意爱护，严防施工机械碰撞。机械挖土时，严格限制铲斗入土深度，防止碰桩，导致桩头破损。送桩或截桩当桩顶设计标高较自然地面低时必需进行送桩。送桩时选用的送桩器的外形尺寸要与所压桩的外形尺寸相匹配，并且要有足够的强度和刚度，一般为一圆形钢柱体。送桩时，送桩器的轴线要与桩身相吻合。送桩器
