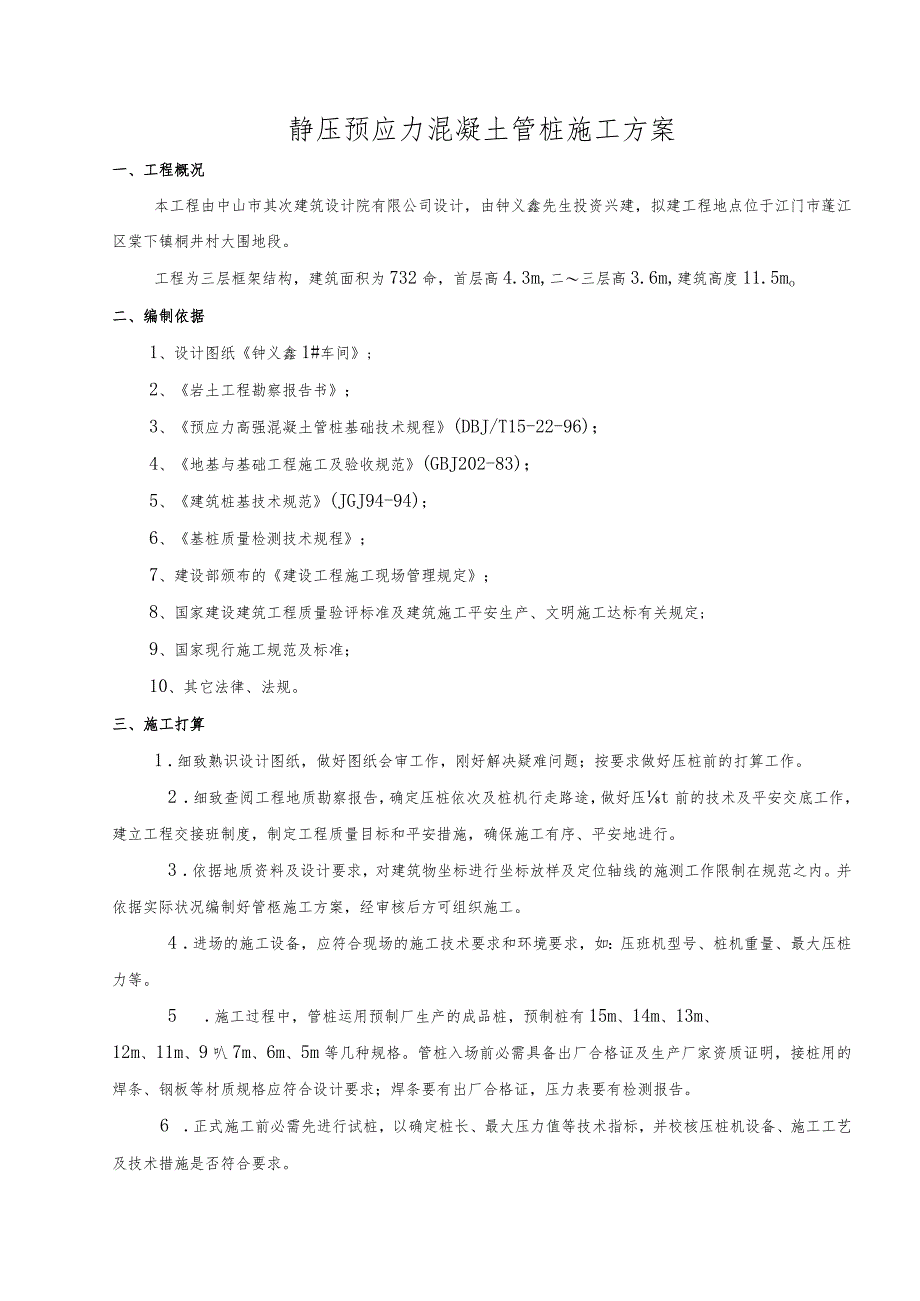

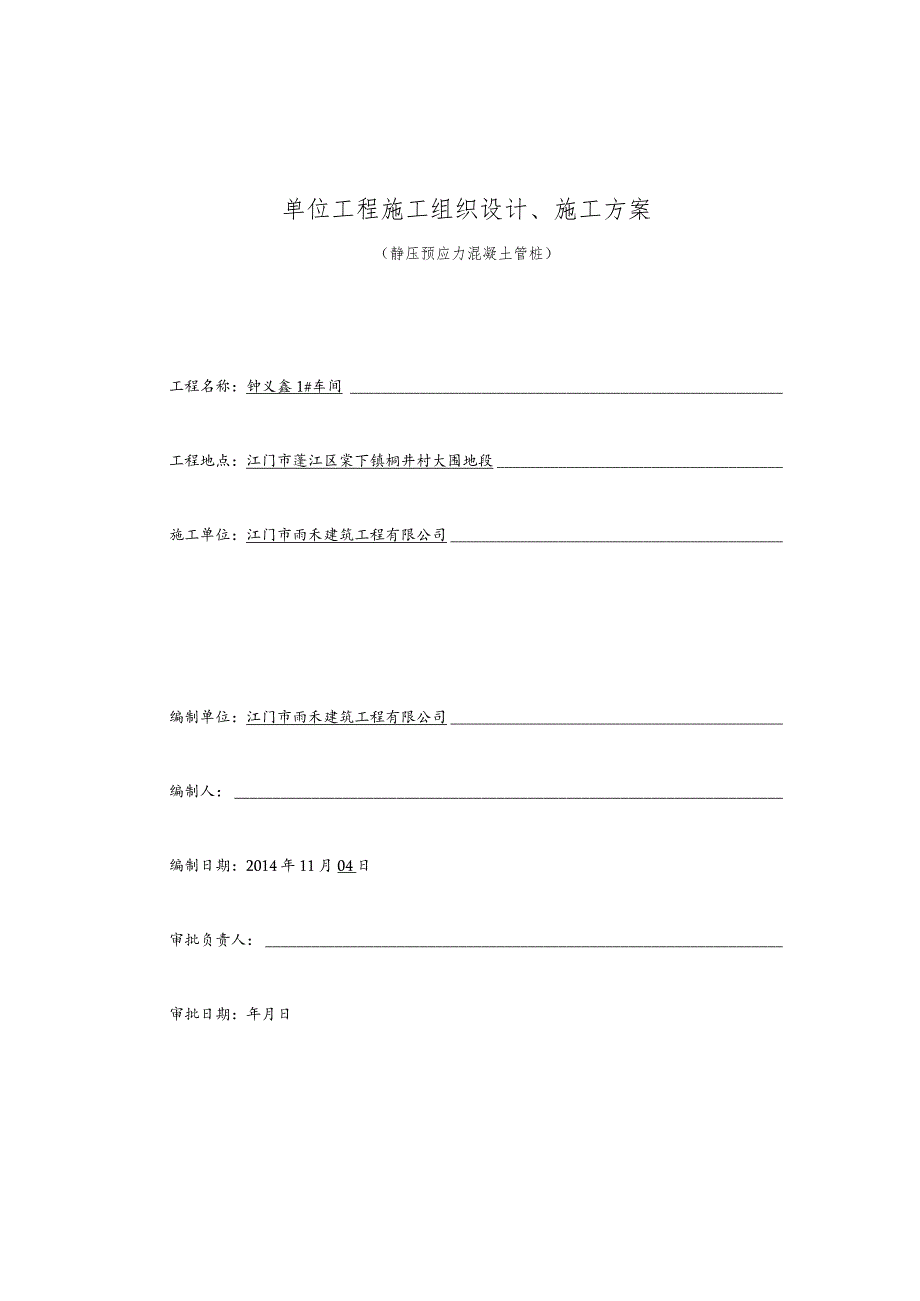

1、单位工程施工组织设计、施工方案（静压预应力混凝土管桩）工程名称：钟义鑫1#车间工程地点：江门市蓬江区棠下镇桐井村大围地段施工单位：江门市雨禾建筑工程有限公司编制单位：江门市雨禾建筑工程有限公司编制人：编制日期：2014年11月04日审批负责人：审批日期：年月日静压预应力混凝土管桩施工方案一、工程概况本工程由中山市其次建筑设计院有限公司设计，由钟义鑫先生投资兴建，拟建工程地点位于江门市蓬江区棠下镇桐井村大围地段。工程为三层框架结构，建筑面积为732命，首层高4.3m,二三层高3.6m,建筑高度11.5mo二、编制依据1、设计图纸钟义鑫1#车间;2、岩土工程勘察报告书；3、预应力高强混凝土管桩基础
2、技术规程(DBJ/T15-22-96)；4、地基与基础工程施工及验收规范(GBJ202-83)；5、建筑桩基技术规范(JGJ94-94)；6、基桩质量检测技术规程；7、建设部颁布的建设工程施工现场管理规定；8、国家建设建筑工程质量验评标准及建筑施工平安生产、文明施工达标有关规定;9、国家现行施工规范及标准；10、其它法律、法规。三、施工打算1 .细致熟识设计图纸，做好图纸会审工作，刚好解决疑难问题；按要求做好压桩前的打算工作。2 .细致查阅工程地质勘察报告，确定压桩依次及桩机行走路途，做好压t前的技术及平安交底工作，建立工程交接班制度，制定工程质量目标和平安措施，确保施工有序、平安地进行。3
3、.依据地质资料及设计要求，对建筑物坐标进行坐标放样及定位轴线的施测工作限制在规范之内。并依据实际状况编制好管柩施工方案，经审核后方可组织施工。4 .进场的施工设备，应符合现场的施工技术要求和环境要求，如：压班机型号、桩机重量、最大压桩力等。5 .施工过程中，管桩运用预制厂生产的成品桩，预制桩有15m、14m、13m、12m、11m、9叭7m、6m、5m等几种规格。管桩入场前必需具备出厂合格证及生产厂家资质证明，接桩用的焊条、钢板等材质规格应符合设计要求；焊条要有出厂合格证，压力表要有检测报告。6 .正式施工前必需先进行试桩，以确定桩长、最大压力值等技术指标，并校核压桩机设备、施工工艺及技术措施

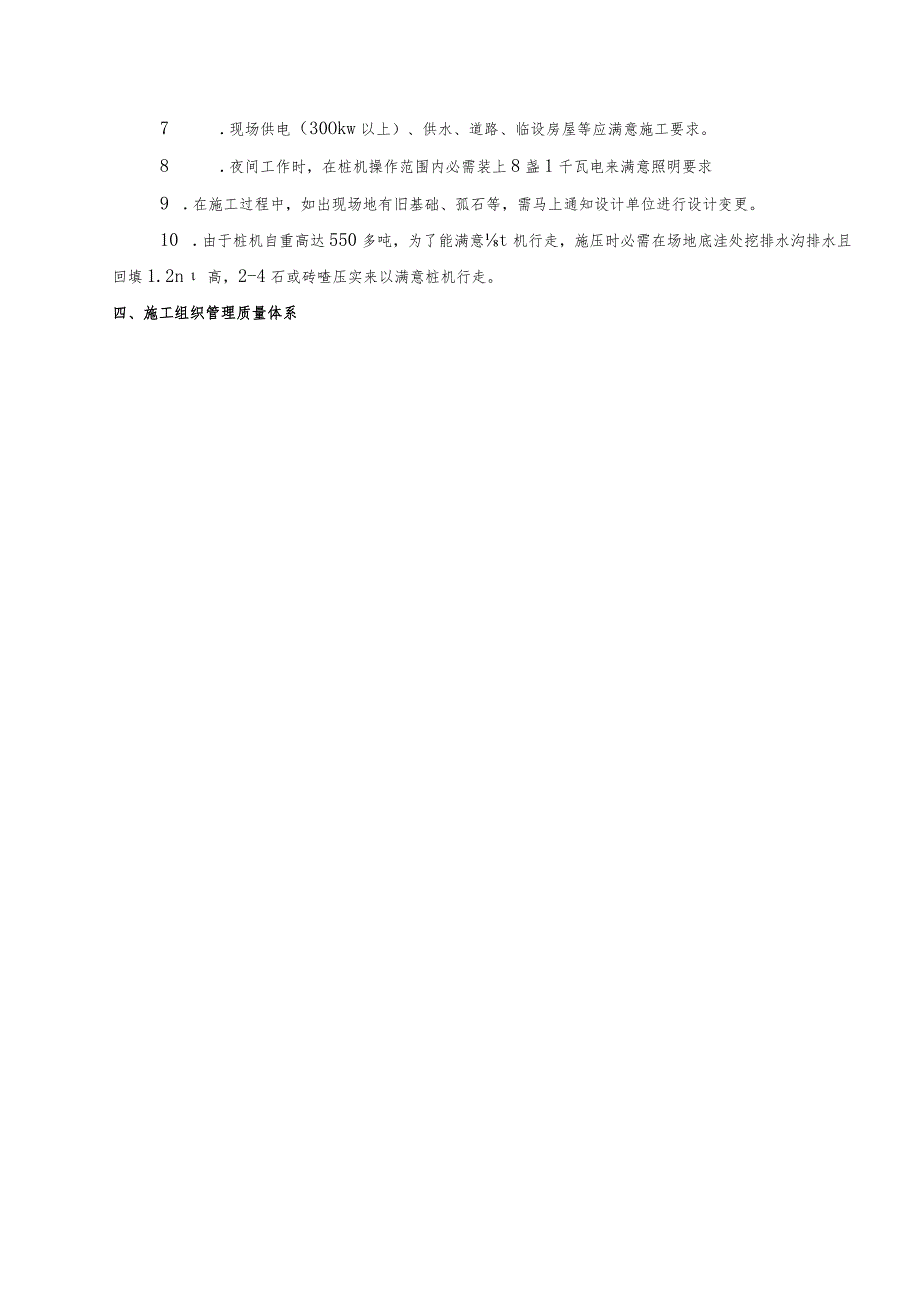

4、是否符合要求。7 .现场供电（30Okw以上）、供水、道路、临设房屋等应满意施工要求。8 .夜间工作时，在桩机操作范围内必需装上8盏1千瓦电来满意照明要求9 .在施工过程中，如出现场地有旧基础、孤石等，需马上通知设计单位进行设计变更。10 .由于桩机自重高达550多吨，为了能满意t机行走，施压时必需在场地底洼处挖排水沟排水且回填1.2n高，2-4石或砖喳压实来以满意桩机行走。四、施工组织管理质量体系五、施工进度的限制依据本工程特点以及以往的施工阅历，采纳1台液压桩机进行压桩作业，每台压桩机一天时间可压桩15根左右,在没有其他外界因素影响的状况下，_3天左右可以完成本工程每段预应力管桩的压桩任务
5、。如遇图纸没出来、设计变更、自然灾难或场地出现陷机，工期应顺延。六、施工工艺流程：场地平整一桩位放线一桩机就位一桩机调整(在此之前完成管桩的检验和运输工作)f吊桩定位(桩尖焊接)f垂直检查f试桩f静压桩f接桩f再静压桩f压桩完成静力压桩施工工艺流程图：七、施工用电平安保证措施(1)、施工现场临时配电线路按施工现场临时用电平安技术有关规程要求架设整齐，架空线路采纳绝缘导线。室内外线路与建筑施工机具、建筑物、车辆、行人等保持不小于最小平安距离，否则应实行平安爱护隔离措施。(2)、接地方式应按临时用电平安技术的有关规定执行：采纳TN-S爱护系统，接地电阻不大于4Q,在临设总配电箱处加重复接地。接地采
6、纳镀锌角钢L50X5或镀锌钢管DG50埋设。(3)、实行三级配电两级爱护，照明、动力分支电源应装设漏电爱护装置，室内照明线路按规范布线装设灯具，特别场所应按规范运用平安照明电源。(4)、运用电动机器时应在空载状况下启动。操作人员应戴上绝缘手套、穿上绝缘胶鞋，在金属工作台上作业时，应铺设绝缘垫板。实行一机、一闸、一漏、一箱勤检查勤修理。八、确定桩机行走路途：因压桩机与场地接触面积较大，且自身重量比较重(重-200多吨),考虑到独机行走的便利和压桩施工的便利，自建筑物的每个桩位出5m8作为桩机行走的工作面。施压边桩时桩中心点离障碍物不能小于2米，角桩不能小于3米。(由于有部分桩基础平面图还没有，详
7、细操作时详见桩机行走线路图)九、预应力管桩的进场检验原穗建筑(1999)387号文和穗建材(2001)200号文规定实行进场检验的十九类建筑材料中，对混凝土预制桩不再列入进场检验的材料范围，其中在运用前，除按规定供应相应的质量证明材料之外，还必需供应生产企业的资质证书。1.管桩的外观质量要求:项目质量粘皮和麻面局部粘皮和麻面累计面积不大于桩身总面积的0.5%,其深度不得大于10mm,允许做有效修补。桩身合缝漏浆合缝漏浆深度小于主筋爱护层厚度，每处漏浆长度不大于30OnInb累计长度不大于管桩长度的10%,或对称漏浆的搭接长度不大于100rnm,允许做有效修补。局部磕损磕损深度不大于IOInm,
8、每处面积不大于50c11允许做有效的修补。内处表面露筋不允许。表面裂缝不允许出现环向或纵向裂缝，但龟裂、水纹及浮浆层裂纹不在此限。端面平整度管桩端面混凝土及主筋锁头不得高出端板平面。断头、脱头不允许。当预应力主筋采纳钢丝且其断线数量不大于钢丝总数的3%时，允许运用。柩套箍凹陷凹陷深度不得大于IOnln1,每处面积不大于25Cnl2。内表面碎塌落不允许。2.静压管桩允许尺寸偏差:项目允许偏差值（mm）质检工具及量度方法长度L+0.7%L-0.5%L采纳钢卷尺端部倾斜0.5%L将直角靠尺的一边紧靠桩身，另一边紧靠端板，测其最大间隙直径5用卡尺或钢尺在同一断面测定相互垂直的两直径,取其值壁厚正偏差不
9、限-5用钢直尺在同一断面相互垂直的两直径上测定四处壁厚,取其值爱护层厚度+10-5用钢尺在管桩断面处测量桩身弯曲度l1000桩长且不大于20将拉线紧靠桩的两端部，用钢直尺测其弯曲处最大的距离端度2用钢直尺一边紧靠端头板,测其间隙处距离头外径0-1内径2用钢卷尺或钢直尺板厚度正偏差不限,负偏差为0注：表内尺寸以预应力管桩设计图纸为准。3.静压管桩桩身抗裂弯矩及极限弯矩应符合下表的规定:管桩外径（mm）类型抗裂弯矩极限弯矩A2334AB2845300B33593876CA5277AB6310440075135B87174CA99148AB121200500B144258C166332十、管桩的吊装
10、、运输和堆放当管桩的腔强度达到设计强度的70%后方可起吊，吊点应系于设计规定之处，达到100%后才能运输和压桩。如提前吊运，必需实行措施并阅历算合格后方可进行。桩在吊装和搬运时，应把桩扎牢塞紧，防止产生滑动或滚动，必需做到平稳提升，避开撞击和振动。桩水平运输时，强度应达到100%,桩机和吊机应协作运用，运输可采纳平板拖车或载重汽车，装载时应将桩装载稳固，并支撑、绑坚固。垂直运输靠桩机自身作业，配备两台30KW的沟通电弧焊机进行接桩处理。管桩运到现场经检查确无质量问题后，按如下规定堆放：（1）堆放场地应平整、坚实，不得产生不匀称沉降；（2）管桩堆放时，应按规格、桩号分层叠置在平实的地面上；（3）
11、垫木与吊点的位置应相同，并保持在同一平面上；（4）叠层堆放时，必需在底层班下设置二道贴地垫木，各层垫木应上下对齐，最下层的垫木应适当加宽；（5）桩的重叠层数应依据详细状况确定，但不应超过二层。十一、预应力管桩施工方法1.正式压桩前的打算工作（1）压桩前必需处理架空（高压线）和地下障碍物，架空高压线距离压桩机不得小于10米，场地表面应平整，排水应畅通，并满意压桩所须要的地面承载力。（2）压桩机运入现场安装就位后，应细致检查压桩设备各部位的质量和性能，施工前机械设备试行运转正常，并定期对机械设备修理保养、（3）定桩位，确定压桩依次。依据现场地质勘察报告，桩基平面尺寸、桩的密集程度及深度，桩机移动便
12、利等确定压桩依次，对群柩基础先由中间向外方向施工或跳压。压t机行走详见每栋的桩机行走线路图。（4）由专职测量人员测量出场地内的压桩的位置，桩位偏差不得大于20mm；另外，在场地醒目位置设置水准点，数量不宜少于3个；设置标尺，用以观测柱身入土深度，桩机就位对中前用全站仪从新复核校正，确保班位偏差缩小在施工规范之内，并绘制坐标、轴线、标高图报监理单位审核，并告知建设单位。施工完一条班后应马上记录该桩的桩顶标高，待全部桩施工完毕后再检查桩顶标高，发觉桩有上浮时应予以复压。（5）记录员要细致观测桩的入土深度及该深度时的压力值，要精确做好记录。（6）正式压桩前，按有关规定进行试压桩工作。2 .试压桩规定
13、（试桩表式详见广东省建筑工程竣工验收GD2301014口口用表）：本工程的地质状况显示，桩的长度相差比较大，有部分桩的持力层埋深较浅，在正式施工前，在持力层较浅的区域，较深的区域，先进行试桩，以检测单独承载力是否达到设计要求。如达不到要求，则进行设计修改，如达到设计要求，则依据设计施工图进行施工。详细选试桩桩位由设计单位、建设单位来定。试桩应符合以下要求：（1）试桩在同一条件下试桩数量不少于点总桩数的1%,且不少于3根；（2）试压桩的规格、长度及地质条件应具有代表性；（3）试压桩应选在地质勘探技术孔的旁边；（4）施压方法及施压条件应与工程桩一样；（5）试压桩宜按1%的工程桩数量进行静载试验。3
14、 .液压式压桩机作业的施工要点（1）压桩机应按有关规定配足重量，符合最大压桩力的要求；（2）施工过程中，桩机就位后将桩吊放入压机内，启动液压夹头紧桩身对准桩位中心、调直、然后压桩：每位沉桩高度为一个压桩行程，反复往下沉桩，完成一节班的沉桩过程；然后用焊接接桩，再重复第三节、第三节等的沉桩过程，从而成一根桩的施工过程；（3）由于本工程送桩后留下的班孔会影响下一根的施工，施压时桩会向桩孔方向偏移，带有桩尖的第一节班插入地面0.51.Om时，应严格调整柩的垂直度，偏差不得大于0.5%,然后才能接着下压；（4）压桩过程中应常常观测桩身的垂直度，当桩身垂直度偏差大于1%时，应找出缘由并设法订正；当桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏；（5）压桩过程中应常常留意视察柩身混凝土的完整性，一旦发觉桩身裂缝或掉角，应马上停机，找出缘由，实行改进措施；（6）每一根i应一次连续压究竟，接桩、送桩应连续进行，中间不得无故停留，且尽可能避开在桩尖接近设计持力层时进行接桩；（7）压桩时应由专职记录员刚好精确地填写压桩施工记录表，并经现场监理人员（或建设单位代表）验证签名后才可作为有效施工记录。4 .送桩的施工要点（1）当桩顶被压至接近地面须要送桩时，应测出桩的垂直度并检查桩头质量合格后应马上送桩，压、送桩应连续进行；（2）当场地
