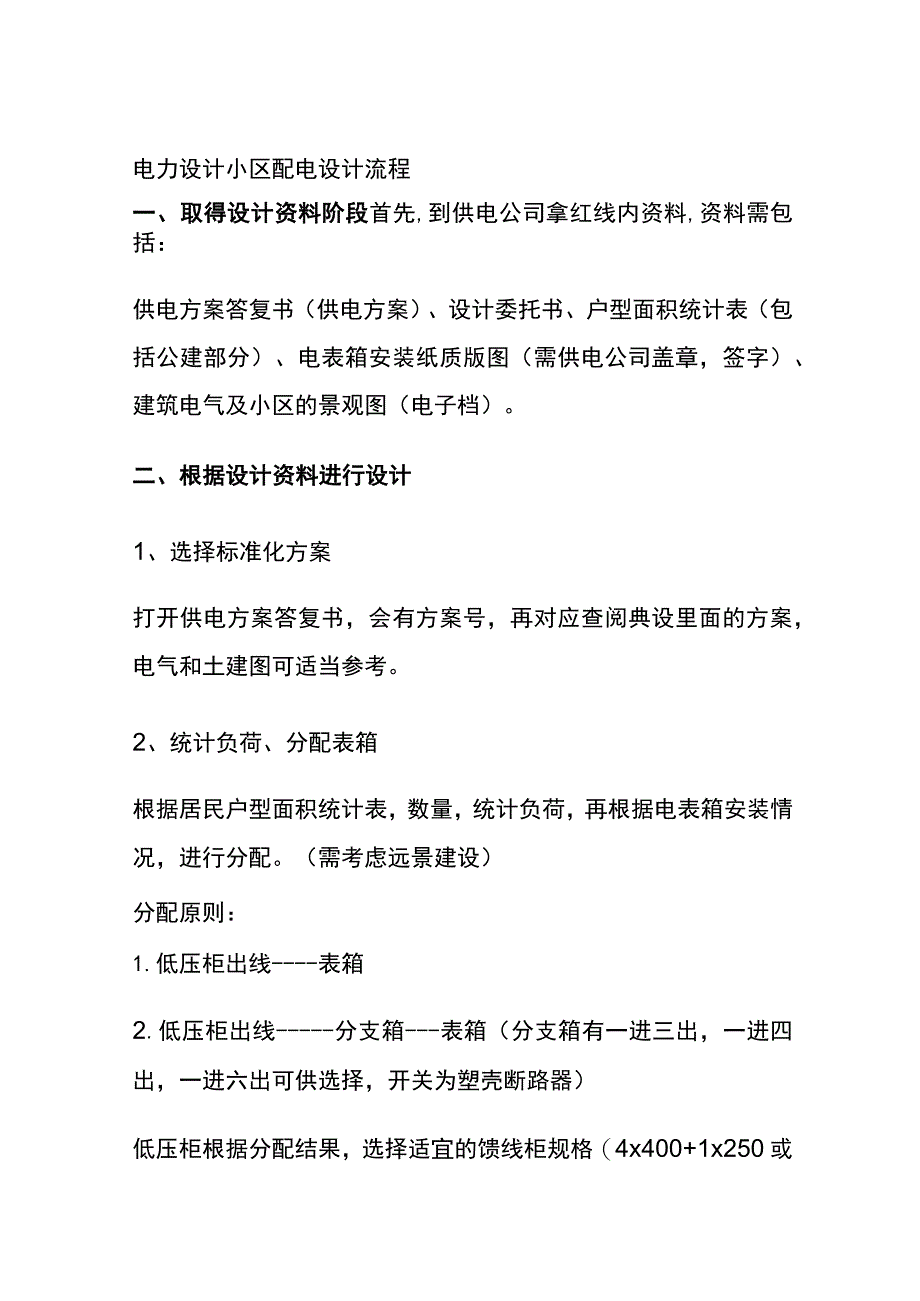

1、电力设计小区配电设计流程一、取得设计资料阶段首先,到供电公司拿红线内资料,资料需包括:供电方案答复书(供电方案)、设计委托书、户型面积统计表(包括公建部分)、电表箱安装纸质版图(需供电公司盖章,签字)、建筑电气及小区的景观图(电子档)。二、根据设计资料进行设计1、选择标准化方案打开供电方案答复书,会有方案号,再对应查阅典设里面的方案,电气和土建图可适当参考。2、统计负荷、分配表箱根据居民户型面积统计表,数量,统计负荷,再根据电表箱安装情况,进行分配。(需考虑远景建设)分配原则:1.低压柜出线-表箱2.低压柜出线-分支箱-表箱(分支箱有一进三出,一进四出,一进六出可供选择,开关为塑壳断路器)低压

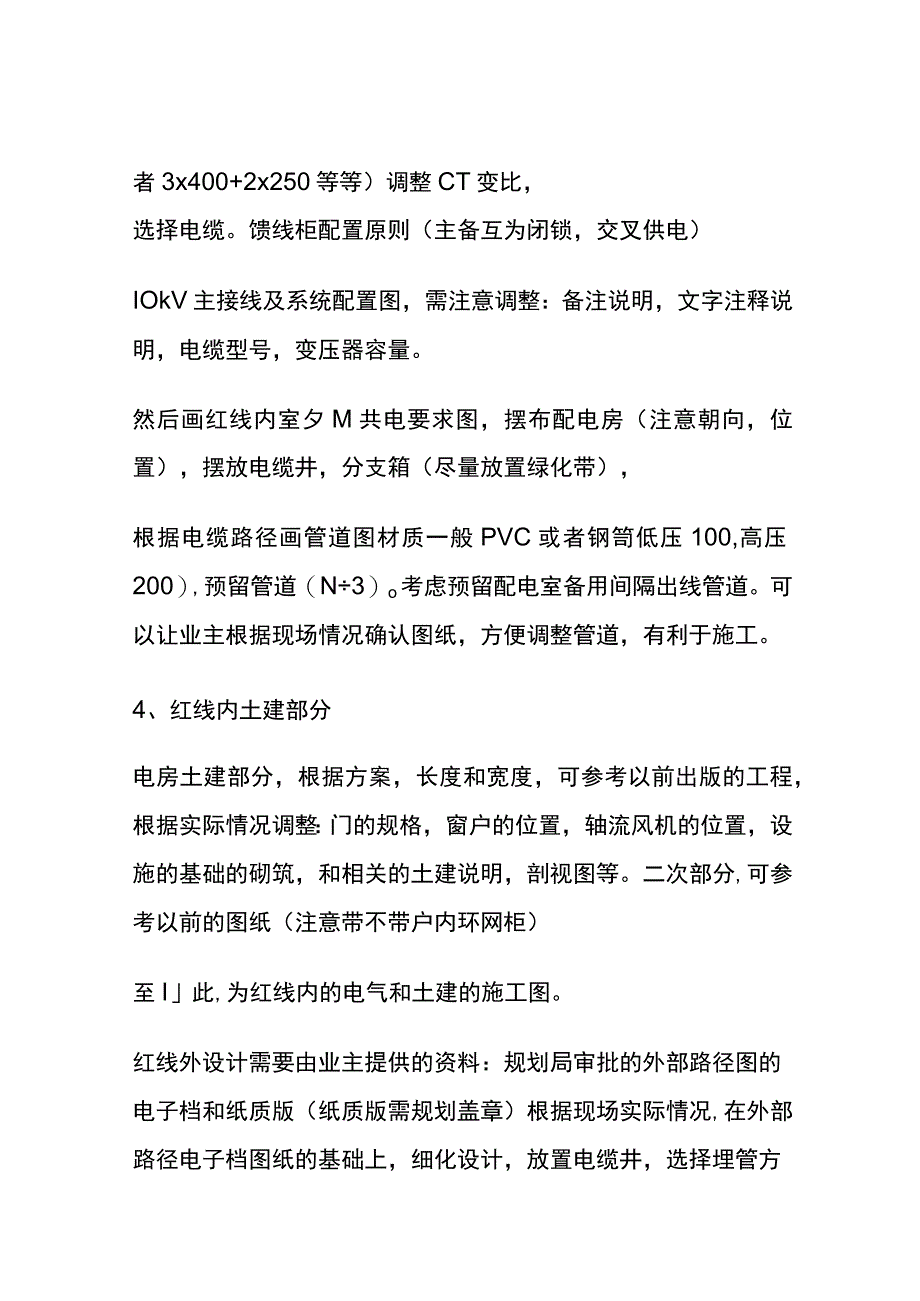

2、柜根据分配结果,选择适宜的馈线柜规格(4x400+1x250或者3x400+2x250等等)调整CT变比,选择电缆。馈线柜配置原则(主备互为闭锁,交叉供电)IOkV主接线及系统配置图,需注意调整:备注说明,文字注释说明,电缆型号,变压器容量。然后画红线内室夕M共电要求图,摆布配电房(注意朝向,位置),摆放电缆井,分支箱(尽量放置绿化带),根据电缆路径画管道图材质一般PVC或者钢笥低压100,高压200),预留管道(N3)o考虑预留配电室备用间隔出线管道。可以让业主根据现场情况确认图纸,方便调整管道,有利于施工。4、红线内土建部分电房土建部分,根据方案,长度和宽度,可参考以前出版的工程,根据实际

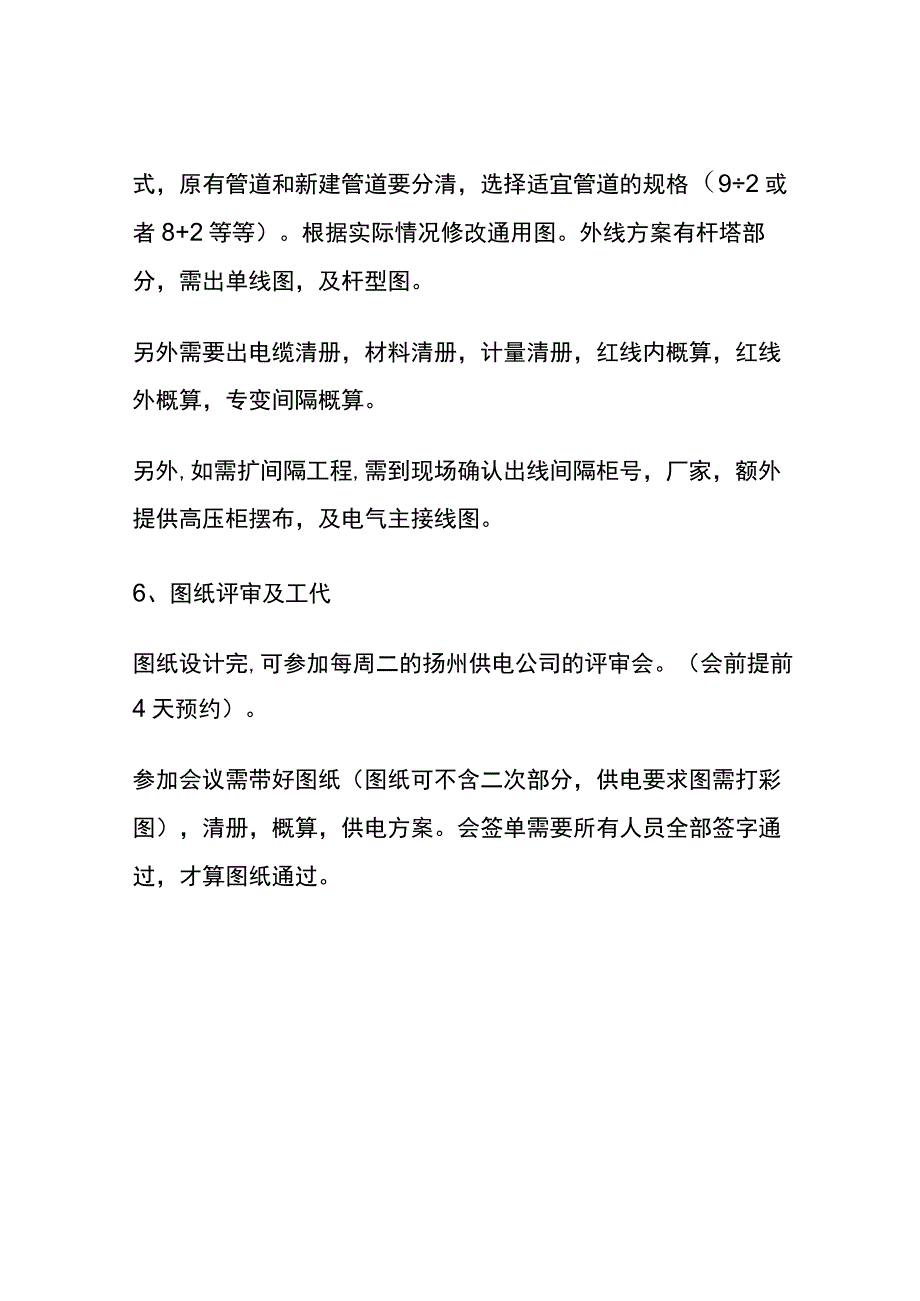

3、情况调整:门的规格,窗户的位置,轴流风机的位置,设施的基础的砌筑,和相关的土建说明,剖视图等。二次部分,可参考以前的图纸(注意带不带户内环网柜)至I此,为红线内的电气和土建的施工图。红线外设计需要由业主提供的资料:规划局审批的外部路径图的电子档和纸质版(纸质版需规划盖章)根据现场实际情况,在外部路径电子档图纸的基础上,细化设计,放置电缆井,选择埋管方式,原有管道和新建管道要分清,选择适宜管道的规格(92或者8+2等等)。根据实际情况修改通用图。外线方案有杆塔部分,需出单线图,及杆型图。另外需要出电缆清册,材料清册,计量清册,红线内概算,红线外概算,专变间隔概算。另外,如需扩间隔工程,需到现场确

4、认出线间隔柜号,厂家,额外提供高压柜摆布,及电气主接线图。6、图纸评审及工代图纸设计完,可参加每周二的扬州供电公司的评审会。(会前提前4天预约)。参加会议需带好图纸(图纸可不含二次部分,供电要求图需打彩图),清册,概算,供电方案。会签单需要所有人员全部签字通过,才算图纸通过。图纸根据评审意见修改出版,出版8份,白图。图纸及评审意见单,送到扬州供电公司。给运维部的主任看过出版的图纸,签字,方可盖章。(自己盖)盖完后,2份图留给运维部主任,2份给大客户经理,4份给项目经理。在施工过程中,如外线方案变化,负荷变化,需要业主提出变更,并需供电公司盖章同意,图纸重新调整出版盖章。如设计单位出现设计失误,又设计单位写申请变更函,与变更后的图纸一起交至供电公司。7、物资大致流程:1.供电公司项目经理通知物资上报,并提供项目定义号;2 .施工单位提供物资清单,并且需要项目经理签字,施工单vr-3 .外网上*电力统一认证服务。4 ,登陆成功后,设计成果提交,设备材料清册提交,匹配项目,输入项目定义号。5 .匹配成功后,生成工程信息,导出。6 .打开设备管理工具,项目管理,接收,刚刚导出的文件。7 .项目添加到列表后,双击,新建设备材料清册,添加主设备,装置性材料。8 .保存,导出设备材料清册。9 .上网登陆,勾选报的项目,维护设备材料清册,补充物料,上传,确认。
