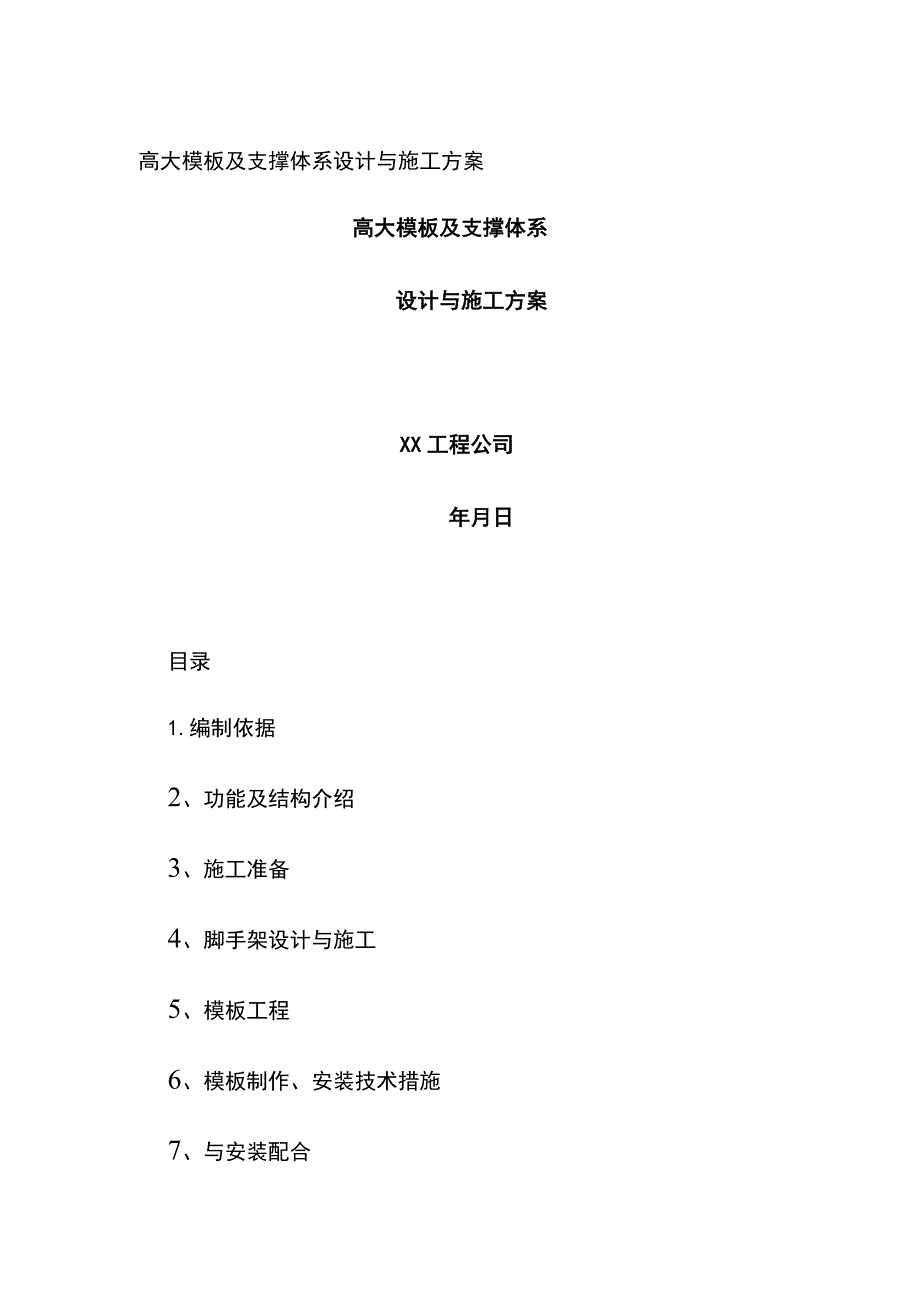

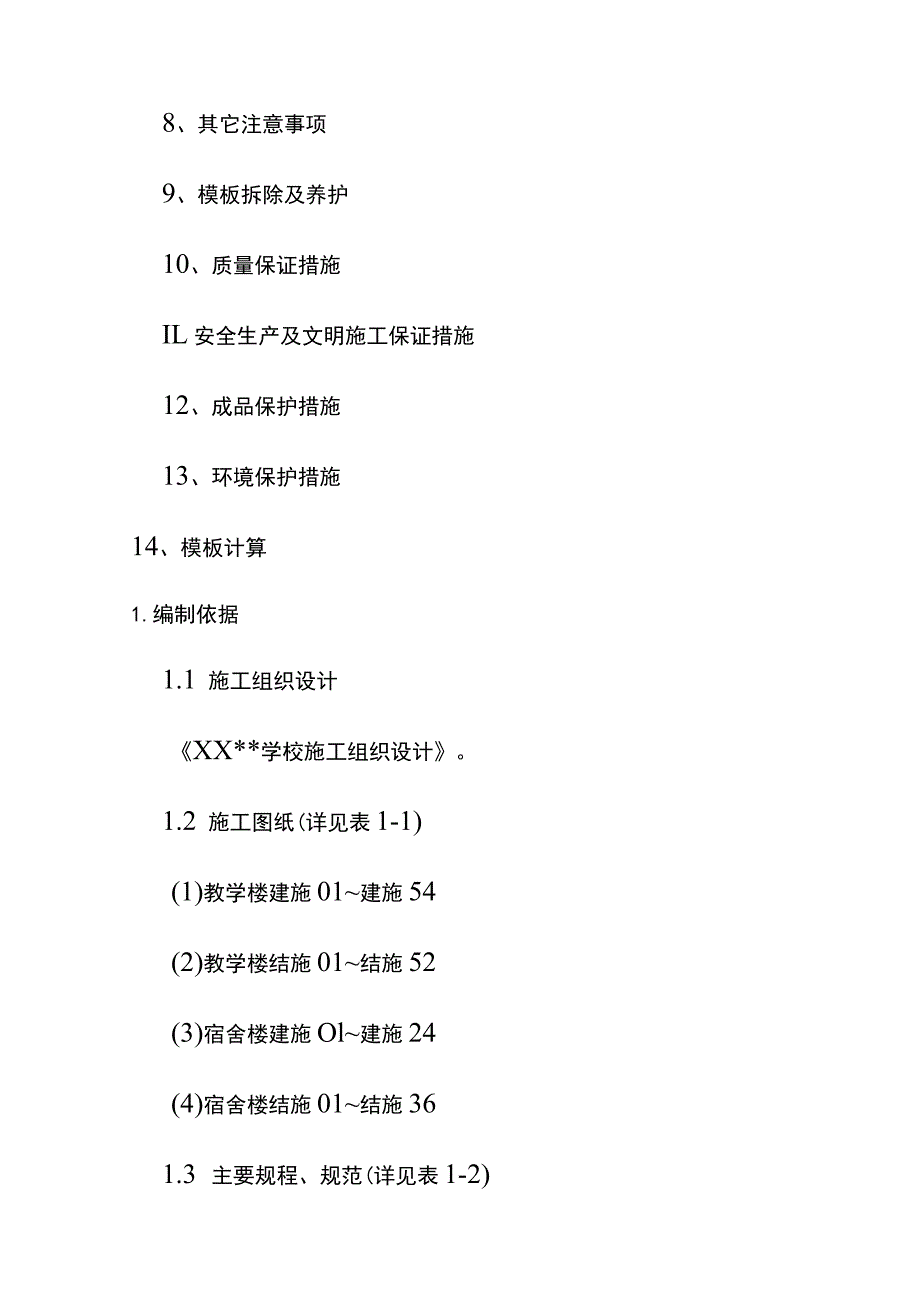

1、高大模板及支撑体系设计与施工方案高大模板及支撑体系设计与施工方案XX工程公司年月日目录1.编制依据2、功能及结构介绍3、施工准备4、脚手架设计与施工5、模板工程6、模板制作、安装技术措施7、与安装配合8、其它注意事项9、模板拆除及养护10、质量保证措施IL安全生产及文明施工保证措施12、成品保护措施13、环境保护措施14、模板计算1.编制依据1.1 施工组织设计XX*学校施工组织设计。1.2 施工图纸(详见表1-1)(1)教学楼建施01建施54(2)教学楼结施01结施52(3)宿舍楼建施Ol建施24(4)宿舍楼结施01结施361.3 主要规程、规范(详见表1-2)规范一览表表1-2类名称编号别

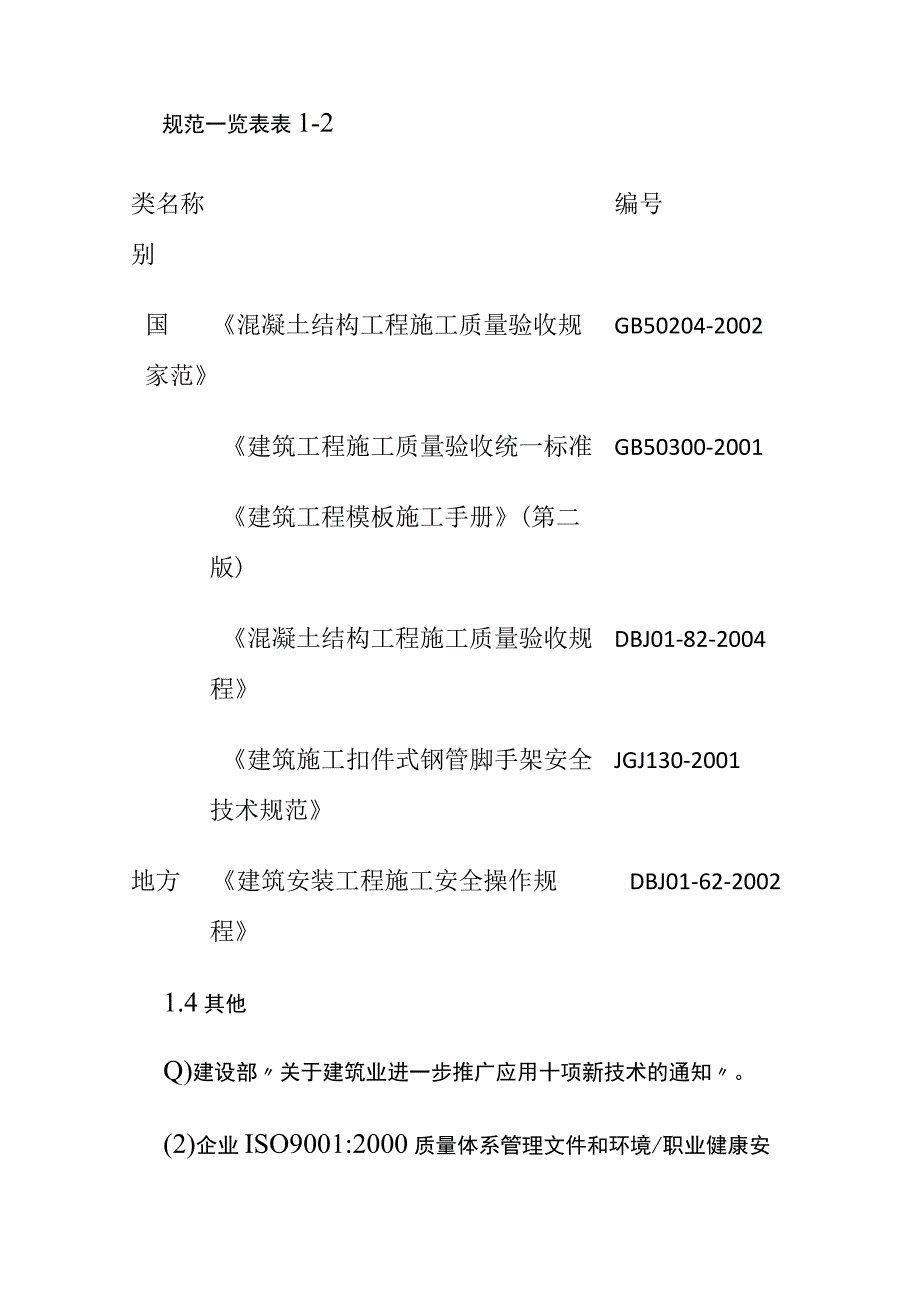

2、国混凝土结构工程施工质量验收规GB50204-2002家范建筑工程施工质量验收统一标准GB50300-2001建筑工程模板施工手册(第二版)混凝土结构工程施工质量验收规DBJ01-82-2004程建筑施工扣件式钢管脚手架安全JGJ130-2001技术规范DBJ01-62-2002地方建筑安装工程施工安全操作规程1.4其他Q)建设部关于建筑业进一步推广应用十项新技术的通知。(2)企业ISO9001:2000质量体系管理文件和环境/职业健康安全管理体系文件。(3)企业项目管理手册。(4)危险性较大工程安全专项施工方案编制及专家论证审查办法2、功能及结构介绍2.1总体介绍XXX学校工程主要由宿舍楼和
3、教学楼组成，该工程位于XXX区XXX路XX号，建筑总面积XXXXXnf,其中宿舍楼建筑面积XXXm2,教学楼建筑面积XXm2建筑高度宿舍楼XXX米教学楼xxxm;建筑层数：宿舍楼地上XX层，地下XX层，教学楼地下XX层，地上XX层。结构形式：宿舍楼为全现浇剪力墙结构，教学楼框架-剪力墙结构。教学楼集一至十二年级教学、学习、娱乐活动及餐厅为一体的综合性建筑，室内主要有教室、实验室、计算机房、室内活动场、报告厅、阶梯教室等功能性房间。2.2室内活动场、报告厅、阶梯教室结构简介部位平面尺寸(m)净高(m)板厚(mm)梁截面尺寸(mm)XX16.024.011.53150350800.4001200X
4、X28.222.016.13120350x1200、350x1250、3506003501000350600XX9.218.012.05150350600350700350550XX16.019.58.081203501100350900XX32.021.012.06120、150350x700、300700350x800、350x750、4001300XXX32.021.05.79700840700为保证施工过程中的安全,需对以上部位的模板及支撑体系进行设计验算，并对方案进行专家论证。3、施工准备3.1 组织施工技术人员在施工前认真熟悉图纸，了解设计意图，熟悉各部位及各空间的相对关系及标高。
5、发现问题及时同设计院沟通，做到提前发现问题，提前解决问题。3.2 编制模板及支撑体系专项设计施工方案，对施工队组进行技术交底。3.3 对施工人员进行安全和技术培训，加强队组的技术素质。4、脚手架设计与施工4.1 脚手架及其附件材料要求4.1.1 钢管(1)钢管规格及材质要求钢管均采用483.5mm高频焊接钢管。其材质应符合现行国家标准碳素结构钢(GB/T-700)中Q235-A级钢的规定。(2)外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀(内外壁)和硬弯曲等现象。钢管必须涂有防锈漆。(3)钢管上严禁打孔。4.1.2 扣彳牛(1)材质采用可锻铸铁制作的扣件，其材质应符合现行国
6、家标准钢管脚手架扣件(GB15831)的规定。(2)外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。4.2 脚手架搭设及构造要求4.2.1 立杆立杆接头必须采用对接扣件连接,立杆与水平杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm;各接头中心距主节点的距离不大于步距的l3o立杆在顶部搭接时，搭接长度不小于Im,必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mmo4.2.2 水平杆水平杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm,各接头距立柱
7、距离不大于纵距的1/3（本工程不大于50cm）,大横杆在同一步架内纵向水平高差不超过全长的1/300,局部高差不超过5cmo4.2.3 剪刀撑本工程脚手架采用水平剪刀撑与竖向剪刀撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑应按附图设置，斜杆与地面的夹角在45。60。之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的斜杆应扣在立杆或水平杆上，两端分别用旋转扣件固定。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的力殖，同时充分考虑剪刀撑的安全作用，剪刀撑采用搭接连接，且连接扣件不少于3个。4.3 质量保证措施4.3.1 扣件拧
8、紧抽样检查数目及质量判定标准4.3.2 脚手架搭设的允许偏差和检验方法4.4 安全施工措施4.4.1 材质及其使用的安全技术措施(1)扣件的紧固程度宜在4050Nm,并不大于65Nm,对接扣件的抗拉承载力为3kN0对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。(2)各杆件端头伸出扣件盖板边缘不小于100mm。(3)钢管有严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。(4)钢管和扣件均要现场取样送检,合格后方可使用。(5除底立杆必须保证垂直且立杆应对正梁的中心线。4.4.2 脚手架搭设的安全技术措施(1)操作人员必须在每步架搭设完毕，并检
9、查符合设计规定才可进行下步操作。(2)搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防坠落伤人。(3)脚手架及时与结构拉结或采取临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。(4)脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以上两步。(5)在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌。(6)搭设过程中严格控制立杆的自由伸出长度，应按附图施工。4.4.3脚手架拆除的安全技术措施(1)脚手架搭拆人员
10、必须是经过考核的专业架子工，并持证上岗。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。(2)拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。(3)拆除时应划出作业区，周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。(4)拆除时统一指挥、上下呼应、动作协调，当解开与另一人有关的扣件时必须先告诉对方并得到允许，以防坠落伤人。(5)拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。(6)每天拆架下班时，不应留下隐患部位。(7游架时严禁碰撞脚手架附近电源线,以防触电事故。(8)在拆除过程中，凡松开连接的杆、配件应及时
11、拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。(9)所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。(10)所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠落伤人。(11)拆除的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。5、模板工程模板工程是结构外观好坏的重要保证,在整个结构施工中也是投入最大的一部分，模板系统的选择正确与否直接影响到施工进度及工程质量。5.1 模板的支设模板支设前用空压机将楼面清理干净。不得有积水、杂物，并将施工缝
12、表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。5.2 顶板模板支设521顶板模板采用15mm厚木多层板，50mm100mm木方做次楞,中心间距30Ommz100mm100mm木方作主楞，中心间距850或900mm,采用483.5满堂钢管架做支撑系统,考虑到整个支撑系统的稳定性,设水平剪刀撑和竖向剪刀撑。具体设置见附图。5.2.2顶板模板施工时注意以下几点：1）横板支撑钢管必须在楼面弹线下垫50mr250mm通长木跳板，HI段室内活动室支撑钢管下垫100xIOomm通长木方（东西向）；2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；3）模板第一排次
13、楞木方需紧靠墙板，如有缝隙用密封条封孔,模板与模板之间拼接缝小于Imm,否则用腻子封条；4）根据房间大小，决定顶板模板起拱大小：4m开间按1%。起拱，4mL6m按2%。起拱，6mL的按23%。起拱。5）顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm长钉子固定，格栅间距300mm,板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平,加密封条，避免墙体吃模，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后,将杂物清理干净，刷好脱模剂。5.3 楼面梁
14、模板体系采用18厚多层板,梁侧部分水平次龙骨采用50x100木方，间距25Omm,竖向主龙骨采用。48钢管，当梁高大于100Omm时间距45Omm,当梁高小于等于100Omm时，间距900mmo当80Omm梁高100Omm时，必须按水平间距610mm设一道l6对拉螺栓；当100Omm梁高1200mm时，必须按水平间距610mm设两道l6对拉螺栓；当120Omm梁高1400mm时，必须按水平间距610mm设三道l6对拉螺栓。梁底模次龙骨采用50x100mm木方，主龙骨为钢管，当梁高大于100Omm时，间距45Omm,当梁高小于等于100Omm时，间距900mmo梁宽300mm底部设置2根木方，3
15、0Omm梁宽400mm,底设3根木方，钢管主龙骨与板下支撑连成一体。支撑系统：梁下主龙骨钢管与板下碗扣架连成整体，碗扣上端支撑板底主龙骨部分加u型托进行高度调节。5.4 模板工程的冬期施工5.4.1 模板在支设前必须将模板表面清理干净，并刷涂脱模剂，不得粘有杂物或冰雪，然后采取塑料布等覆盖措施以便提高模板所处的环境温度。5.4.2 顶板拆模按气温和混凝土的实际强度来确定，按规范要求拆模。模板拆除需经项目技术部同意后方可进行。同时要求有预应力的梁板必须经张拉后方可拆除。6、模板制作、安装技术措施6.1 进场模板质量标准模板要求：6.1.1 技术性能必须符合相关质量标准（通过收存、检查进场木多层板出厂合格证和检测报告来检验）。6.1.2 外观质量检查标准（通过观察检验）任意部位
